استاندارد رنگ سیم در تابلو برق ایران و جهان


استاندارد رنگ‌بندی سیم‌ها در سیستم‌های الکتریکی نقش حیاتی در اطمینان از ایمنی، کارآمدی و راحتی نصب و نگهداری تابلوهای برق ایفا می‌کند. این استانداردها به نصاب‌ها و تکنسین‌ها کمک می‌کند تا به راحتی سیم‌ها را شناسایی کرده و از اشتباهات ناشی از اتصالات نادرست جلوگیری کنند. در این مقاله، به بررسی جامع استاندارد رنگ سیم‌ها در تابلوهای برق ایران و سایر کشورها می‌پردازیم و تفاوت‌ها و مشابهت‌های آن‌ها را توضیح خواهیم داد.



اهمیت استاندارد رنگ سیم‌ها

استاندارد رنگ‌ سیم‌ها نه تنها یک الزام ایمنی است، بلکه روشی ساده و موثر برای بهبود سرعت و دقت در نصب و تعمیرات سیستم‌های الکتریکی به شمار می‌آید. در صورت عدم رعایت این استانداردها، احتمال بروز اشتباهاتی مانند اتصال کوتاه، آتش‌سوزی و برق‌گرفتگی افزایش می‌یابد. به همین دلیل، تمامی کشورها و نهادهای صنعتی، استانداردهای رنگ‌بندی مشخصی را برای سیم‌های تابلو برق وضع کرده‌اند.



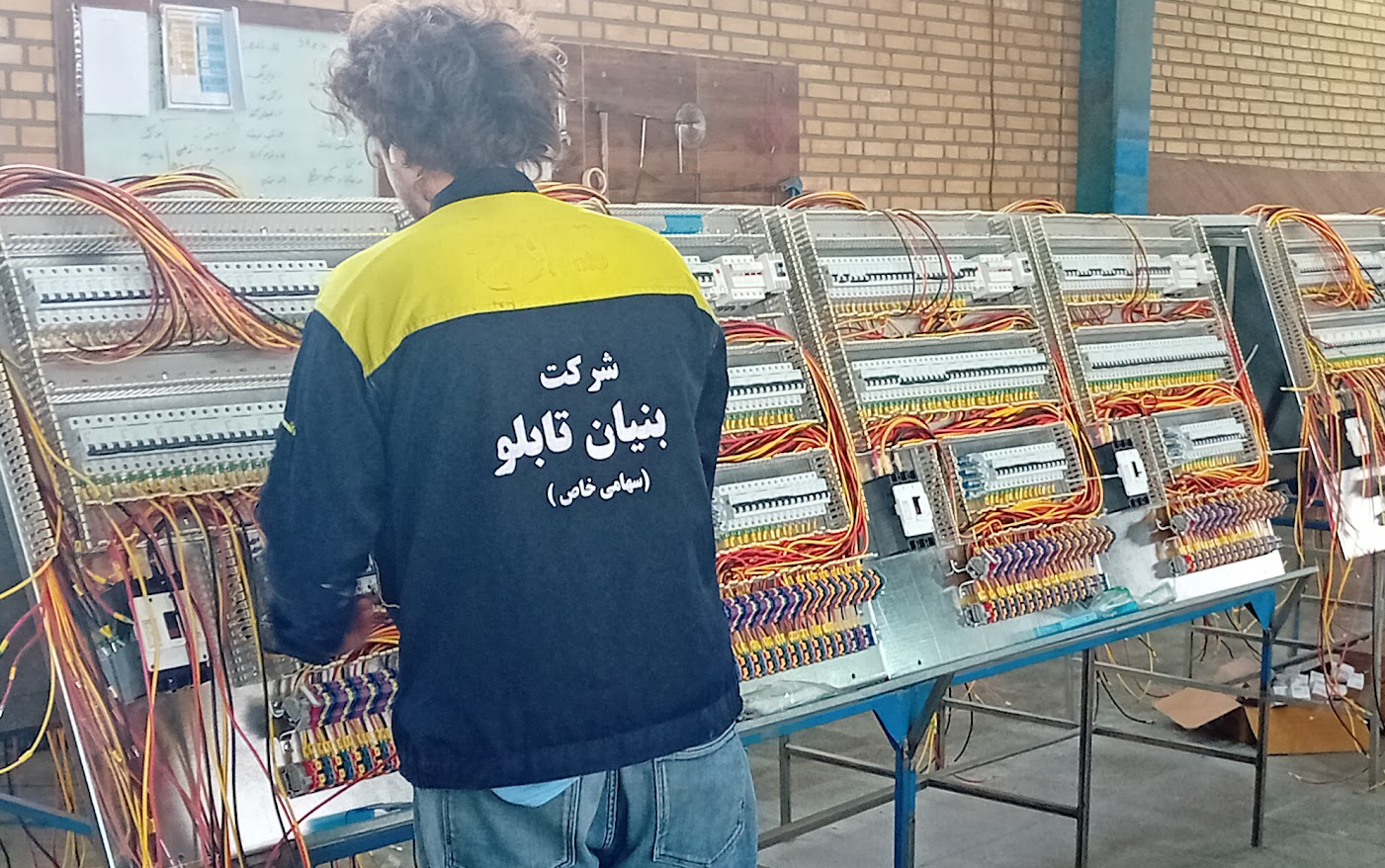

استاندارد رنگ سیم‌ها در ایران

در ایران، استاندارد رنگ‌بندی سیم‌ها بر اساس استاندارد ملی ایران (ISIRI) و استانداردهای بین‌المللی IEC تدوین شده است. این استانداردها به‌ویژه در سیستم‌های سه فاز و تک‌فاز برای تعیین رنگ سیم‌های فاز، نول و ارت اهمیت دارند.

استاندارد رنگ سیم‌ها در سیستم‌های تک‌فاز

•    فاز: رنگ سیم فاز در سیستم‌های تک‌فاز به‌طور معمول قهوه‌ای است. این سیم حامل برق است و باید به کلیدها و دستگاه‌ها متصل شود.
•    نول: سیم نول که وظیفه بازگشت جریان به منبع تغذیه را بر عهده دارد، معمولاً به رنگ آبی است.
•    ارت (زمین): سیم ارت که برای ایمنی و تخلیه جریان‌های اضافی به زمین متصل می‌شود، به رنگ سبز و زرد است.

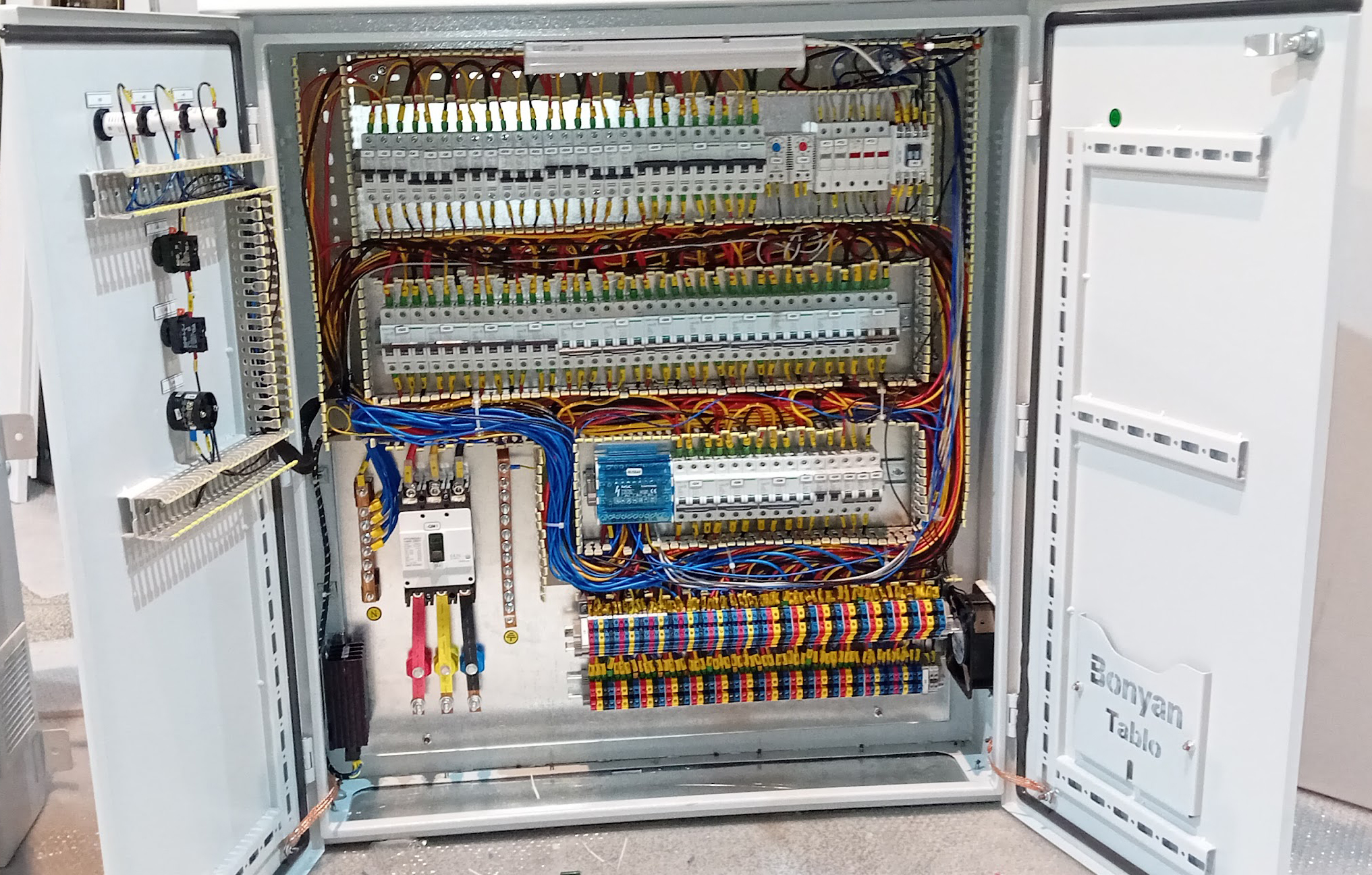

استاندارد رنگ سیم‌ها در سیستم‌های سه فاز

•    فاز اول (L1): رنگ قهوه‌ای برای فاز اول در سیستم‌های سه فاز استفاده می‌شود.
•    فاز دوم (L2): فاز دوم به رنگ سیاه مشخص می‌شود.
•    فاز سوم (L3): رنگ خاکستری یا گاهی اوقات قرمز برای فاز سوم به کار می‌رود.
•    نول: همانند سیستم تک‌فاز، سیم نول در سیستم سه فاز نیز آبی است.
•    ارت: سیم ارت همچنان به رنگ سبز و زرد است.





استانداردهای رنگ سیم‌ها در سایر کشورهای جهان

استانداردهای رنگ‌بندی سیم‌ها در کشورهای مختلف ممکن است با یکدیگر تفاوت داشته باشند. در این بخش، به بررسی برخی از استانداردهای معروف رنگ‌بندی سیم‌ها در نقاط مختلف جهان می‌پردازیم:

استاندارد رنگ سیم‌ها در اروپا (IEC)

استانداردهای رنگ‌بندی سیم‌ها در کشورهای عضو اتحادیه اروپا و برخی دیگر از کشورها بر اساس IEC (کمیسیون بین‌المللی الکتروتکنیک) تعیین می‌شود.
•    فاز (تک‌فاز): سیم فاز به رنگ قهوه‌ای است.
•    فازهای سیستم سه فاز:
•    فاز اول: قهوه‌ای
•    فاز دوم: سیاه
•    فاز سوم: خاکستری
•    نول: سیم نول به رنگ آبی است.
•    ارت: سیم زمین یا ارت به رنگ سبز و زرد مشخص می‌شود.

استاندارد رنگ سیم‌ها در آمریکا (NEC)

استانداردهای سیم‌کشی در آمریکا بر اساس NEC (National Electrical Code) تعریف شده است. این استاندارد در آمریکا و کانادا به‌طور گسترده مورد استفاده قرار می‌گیرد.
•    فاز (تک‌فاز): سیم فاز معمولاً مشکی یا قرمز است.
•    فازهای سیستم سه فاز:
•    فاز اول: مشکی
•    فاز دوم: قرمز
•    فاز سوم: آبی
•    نول: رنگ سیم نول سفید است.
•    ارت: سیم زمین به رنگ سبز یا بدون عایق (سیم لخت) می‌باشد.

استاندارد رنگ سیم‌ها در بریتانیا

بریتانیا از سیستم رنگ‌بندی خاصی استفاده می‌کند که تا حدودی با سایر کشورهای اروپایی مشابه است. با این حال، برخی تفاوت‌ها در رنگ‌بندی فازها وجود دارد.
•    فاز (تک‌فاز): قهوه‌ای برای سیم فاز استفاده می‌شود.
•    فازهای سیستم سه فاز:
•    فاز اول: قهوه‌ای
•    فاز دوم: سیاه
•    فاز سوم: خاکستری
•    نول: رنگ سیم نول آبی است.
•    ارت: سیم ارت به رنگ سبز و زرد است.



تفاوت‌های مهم میان استانداردهای ایران و جهان

اگرچه در بسیاری از کشورها، استانداردهای بین‌المللی IEC به‌عنوان مرجع اصلی برای رنگ‌بندی سیم‌ها پذیرفته شده است، اما در برخی مناطق مانند آمریکا، کانادا و ژاپن تفاوت‌های محسوسی در رنگ‌بندی مشاهده می‌شود. برخی از مهم‌ترین تفاوت‌ها به شرح زیر است:

در ایران و اروپا، سیم فاز در سیستم‌های تک‌فاز به رنگ قهوه‌ای است، در حالی که در آمریکا این رنگ معمولاً مشکی یا قرمز است.
رنگ سیم نول در ایران، اروپا و بریتانیا به رنگ آبی است، اما در آمریکا به رنگ سفید تعیین شده است.
رنگ سیم ارت تقریباً در همه کشورها به صورت سبز و زرد مشخص می‌شود، اما در برخی از استانداردها ممکن است سیم ارت بدون عایق (سیم لخت) باشد.





نحوه تشخیص صحیح سیم‌ها

برای تشخیص سیم‌های مختلف در تابلو برق، علاوه بر رعایت استانداردهای رنگ‌بندی، استفاده از ابزارهای مختلف نیز ضروری است. تکنسین‌ها معمولاً از ابزارهایی مانند مولتی‌متر برای تشخیص ولتاژ و جریان در سیم‌ها استفاده می‌کنند. همچنین، برچسب‌گذاری دقیق سیم‌ها در زمان نصب، به کاهش اشتباهات احتمالی در مراحل تعمیرات و نگهداری کمک می‌کند.



دلیل اهمیت پیروی از استانداردهای جهانی

با توجه به افزایش پروژه‌های بین‌المللی و تبادل تکنسین‌ها و مهندسان میان کشورها، اهمیت پیروی از استانداردهای جهانی بیش از پیش احساس می‌شود. عدم تطابق استانداردهای رنگ‌بندی می‌تواند منجر به خطرات جانی و مالی بزرگی شود. به همین دلیل، استانداردسازی رنگ سیم‌ها در پروژه‌های الکتریکی بین‌المللی نقش کلیدی در اطمینان از ایمنی و کارایی سیستم‌های الکتریکی دارد.



چالش‌های عدم رعایت استانداردها

رعایت نکردن استانداردهای رنگ‌بندی می‌تواند منجر به بروز مشکلات و خطرات جدی شود. برخی از این چالش‌ها عبارتند از:

•    اشتباه در تشخیص سیم‌ها: بدون رعایت استانداردهای رنگ‌بندی، تکنسین‌ها ممکن است سیم‌ها را به اشتباه متصل کنند که این مسئله می‌تواند باعث اختلال در عملکرد سیستم و حتی خرابی تجهیزات شود.
•    افزایش خطر برق‌گرفتگی: عدم رعایت استانداردهای ایمنی و رنگ‌بندی سیم‌ها احتمال بروز برق‌گرفتگی را افزایش می‌دهد.
•    مشکلات تعمیر و نگهداری: در صورت عدم استفاده از استانداردهای مشخص، عملیات تعمیر و نگهداری سیستم‌های الکتریکی با پیچیدگی‌های بیشتری روبرو خواهد شد.



جمع بندی نهایی

با وجود برخی تفاوت‌های جزئی میان این استانداردها، هدف همه آن‌ها افزایش ایمنی و کارایی در سیستم‌های الکتریکی است. رعایت استانداردهای رنگ‌بندی در پروژه‌های الکتریکی نه تنها ایمنی کاربران را تضمین می‌کند، بلکه سرعت و دقت در نصب و نگهداری تابلوهای برق را بهبود می‌بخشد.
