راهنمای جامع تابلو برق ستاره مثلث دستی؛ مشخصات، کاربردها و مزایای آن در صنعت
آیا تا به حال به این موضوع فکر کرده‌اید که چگونه موتورهای سه فاز قدرتمند راه‌اندازی می‌شوند؟ راه‌اندازی این موتورها به دلیل جریان اولیه بالا می‌تواند چالش‌برانگیز باشد و به تجهیزات الکتریکی آسیب برساند.
تابلو برق ستاره مثلث دستی به عنوان یک راه‌حل هوشمندانه و کارآمد برای این مشکل وارد میدان می‌شود.
در دنیای پیچیده صنعت و الکترونیک، تابلو برق ستاره مثلث دستی همچون قلب تپنده‌ای است که جریان حیات را در رگ‌های ماشین‌آلات صنعتی به گردش درمی‌آورد. این سیستم هوشمندانه، با ترکیبی از دانش فنی و طراحی کاربردی، راه‌حلی مؤثر برای راه‌اندازی موتورهای الکتریکی قدرتمند ارائه می‌دهد.
در این بلاگ، قصد داریم به طور کامل به بررسی تابلو برق ستاره مثلث دستی بپردازیم.
تابلو برق ستاره مثلث دستی چیست؟
تابلو برق ستاره مثلث دستی یک سیستم کنترل الکتریکی است که برای راه‌اندازی نرم و کنترل موتورهای الکتریکی سه فاز با توان بالا استفاده می‌شود. این تابلو امکان تغییر اتصال سیم‌پیچ‌های موتور از حالت ستاره به مثلث را به صورت دستی فراهم می‌کند که این امر باعث کاهش جریان راه‌اندازی و در نتیجه کاهش فشار بر شبکه برق می‌شود.
اهمیت تابلو برق ستاره مثلث دستی در صنعت برق و موتورهای الکتریکی بسیار چشمگیر است. این تابلو با کاهش جریان راه‌اندازی، از آسیب‌های ناشی از جریان‌های بالا به موتور و تجهیزات الکتریکی جلوگیری می‌کند. همچنین، با کاهش افت ولتاژ در زمان استارت، به پایداری شبکه برق کمک می‌کند.
استفاده از این تابلو در صنایع مختلف مانند پتروشیمی، فولاد و کارخانجات تولیدی که از موتورهای قدرتمند استفاده می‌کنند، بسیار رایج است. علاوه بر این، تابلو برق ستاره مثلث دستی به دلیل سادگی در طراحی و قابلیت اطمینان بالا، گزینه‌ای مقرون به صرفه برای بسیاری از کاربردهای صنعتی است. این تابلو نقش مهمی در افزایش طول عمر موتورهای الکتریکی و کاهش هزینه‌های نگهداری و تعمیرات ایفا می‌کند.
مشخصات فنی تابلو برق ستاره مثلث دستی

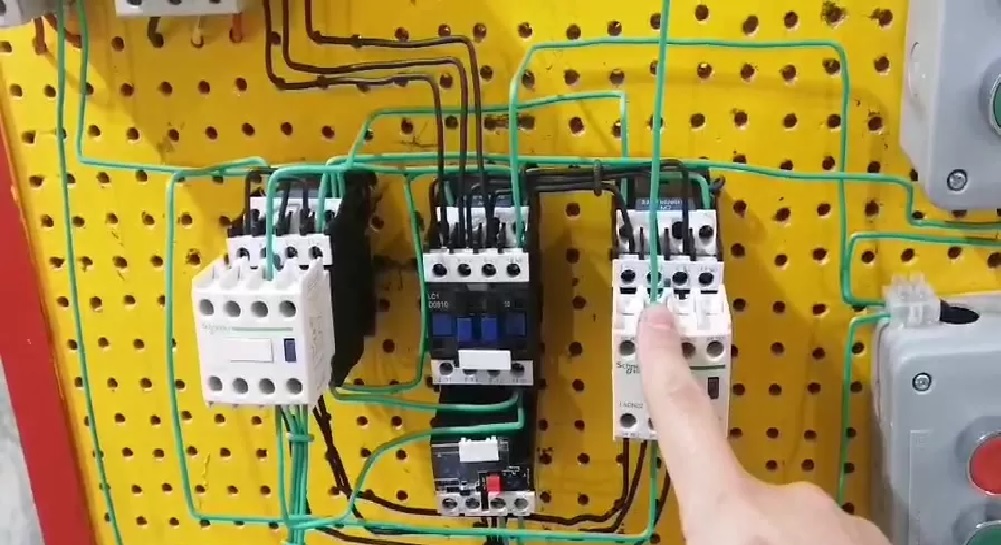

تابلو برق ستاره مثلث دستی از اجزای زیر تشکیل شده است:
مدار فرمان
• کنتاکتور ستاره: برای اتصال موتور در حالت ستاره استفاده می‌شود.
• کنتاکتور مثلث: برای اتصال موتور در حالت مثلث استفاده می‌شود.
• تایمر: تأخیر زمانی لازم برای تغییر از اتصال ستاره به مثلث را ایجاد می‌کند.
• رله بی متال: از موتور در برابر اضافه بار و گرمای بیش از حد محافظت می‌کند.
• کلید استارت: برای راه‌اندازی موتور استفاده می‌شود.
• کلید استپ: برای توقف موتور استفاده می‌شود.
• کلید ریست: برای ریست کردن مدار فرمان استفاده می‌شود.
• فیوز یا کلید مینیاتوری: از مدار در برابر اتصال کوتاه محافظت می‌کند.

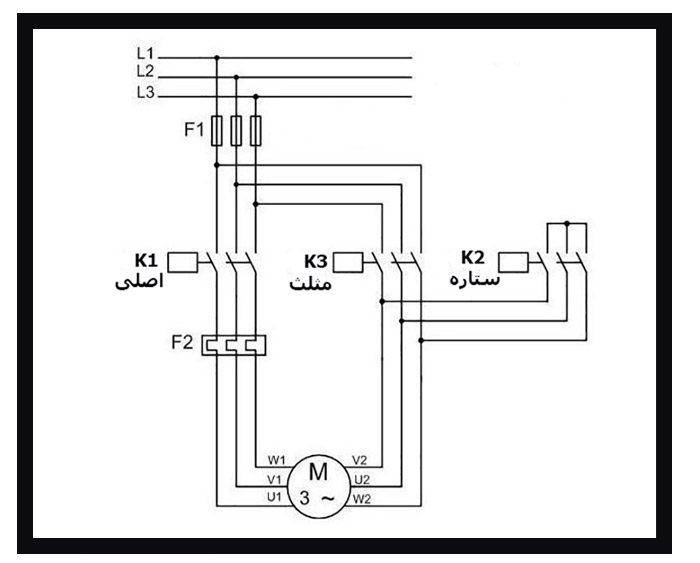

مدار قدرت
• کنتاکتور قدرت ستاره: کنتاکتور ستاره را در مدار قدرت وصل و قطع می‌کند.
• کنتاکتور قدرت مثلث: کنتاکتور مثلث را در مدار قدرت وصل و قطع می‌کند.
• موتور الکتریکی: موتوری که باید راه‌اندازی شود.
• منبع تغذیه: شبکه برق AC سه فاز
مشخصات فنی کلی:
• ولتاژ تغذیه: 380 ولت یا 400 ولت AC سه فاز
• جریان نامی موتور: تا 100 آمپر
• توان موتور: تا 37 کیلووات
• درجه حفاظت: IP54
• نوع بدنه: فلزی
• روش نصب: دیواری
نحوه عملکرد تابلو برق ستاره مثلث دستی
تابلو برق ستاره مثلث دستی در مواقع قطع برق به طور مستقیم نقشی در تأمین برق ندارد، اما نقش مهمی در راه‌اندازی مجدد و ایمن موتور الکتریکی پس از بازگشت برق ایفا می‌کند. هنگامی که برق قطع می‌شود، این تابلو به طور خودکار به وضعیت خاموش می‌رود و اتصالات موتور را قطع می‌کند. این اقدام از آسیب‌های احتمالی به موتور در اثر راه‌اندازی ناگهانی و غیرمنتظره جلوگیری می‌کند. پس از بازگشت برق، تابلو در حالت خاموش باقی می‌ماند و نیاز به دخالت دستی اپراتور دارد. این ویژگی ایمنی اضافی، فرصت بررسی شرایط و اطمینان از آمادگی سیستم برای راه‌اندازی مجدد را فراهم می‌کند. برای راه‌اندازی مجدد، اپراتور باید مراحل استاندارد را طی کند: ابتدا کلید را در وضعیت ستاره قرار دهد، سپس موتور را روشن کند و پس از رسیدن موتور به سرعت مناسب، اتصال را به حالت مثلث تغییر دهد. این فرآیند کنترل شده، از راه‌اندازی ایمن و نرم موتور پس از قطعی برق اطمینان حاصل می‌کند و خطرات ناشی از جریان‌های راه‌اندازی بالا را کاهش می‌دهد.
مزایای استفاده از تابلو برق ستاره مثلث دستی
• کاهش جریان راه‌اندازی: این امر تنش را در شبکه برق کاهش می‌دهد، از گرم شدن بیش از حد موتور و تجهیزات جلوگیری می‌کند و طول عمر موتور را افزایش می‌دهد.
• راه‌اندازی نرم و بدون شوک: تابلو برق ستاره مثلث شوک ناشی از راه‌اندازی ناگهانی را از بین می‌برد و از آسیب به موتور و تجهیزات جانبی جلوگیری می‌کند.
• افزایش عمر مفید موتور: کاهش تنش‌های مکانیکی و حرارتی ناشی از جریان راه‌اندازی بالا، به طور قابل توجهی عمر مفید موتور را افزایش می‌دهد.
• کاهش هزینه‌ها: با جلوگیری از خرابی موتور و تجهیزات جانبی، در هزینه‌های تعمیر و نگهداری صرفه‌جویی می‌شود.
• سادگی: ساختار ساده و استفاده آسان
کاربردهای تابلو برق ستاره مثلث دستی
تابلو برق ستاره مثلث دستی در طیف وسیعی از صنایع و تجهیزات مورد استفاده قرار می‌گیرد. در صنایع سنگین مانند فولاد، پتروشیمی و معدن، این تابلوها برای کنترل موتورهای الکتریکی قدرتمند در دستگاه‌های حفاری، آسیاب‌ها و پمپ‌های بزرگ به کار می‌روند.
در صنعت ساختمان، برای راه‌اندازی موتورهای آسانسورهای بزرگ و سیستم‌های تهویه مطبوع صنعتی استفاده می‌شوند. کارخانجات تولیدی از این تابلوها در خطوط مونتاژ، دستگاه‌های پرس و کمپرسورهای هوای فشرده بهره می‌برند. در صنعت آب و فاضلاب، برای کنترل پمپ‌های قوی در تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ کاربرد دارند. همچنین در نیروگاه‌ها برای راه‌اندازی موتورهای کمکی و در صنایع کشتی‌سازی برای کنترل موتورهای پیشران استفاده می‌شوند.
جمع بندی نهایی
تابلو برق ستاره مثلث دستی ابزاری کارآمد برای راه‌اندازی تدریجی موتورهای الکتریکی است. این سیستم با کاهش جریان راه‌اندازی، از آسیب به موتور و شبکه برق جلوگیری می‌کند. مزایای آن شامل کاهش هزینه‌های نگهداری، افزایش عمر موتور و بهبود بازدهی انرژی است. در صنایع مختلف مانند تولید، ساختمان‌سازی و کشاورزی کاربرد گسترده‌ای دارد.
