روشهای نوین حمل و نقل امن تابلو برق
روشهای نوین حمل و نقل امن تابلو برق
تابلو برق صنعتی یکی از حساسترین و گرانقیمتترین تجهیزاتی است که باید از کارخانه سازنده به محل پروژه حمل شود. قطعات داخلی مانند کلیدها، کنتاکتورها، رلهها، نمایشگرها و شینهها همگی به ضربه، لرزش و رطوبت حساس هستند. یک حمل و نقل نامناسب میتواند خسارتی به مراتب بیشتر از هزینه خود تابلو ایجاد کند. در این مقاله، روشهای نوین و استاندارد برای حمل و نقل امن تابلو برق صنعتی معرفی میشود.
چرا حمل و نقل تابلو برق نیاز به روش خاص دارد؟
تابلو برق بر خلاف بسیاری از تجهیزات صنعتی، دارای دو ویژگی حساس است:
وزن بالا و مرکز ثقل نامتعارف (بیشتر وزن در قسمت بالایی به دلیل کلیدها و ترانسفورماتورها)
قطعات داخلی شکننده و حساس به ضربه و لرزش (نمایشگرها، بردهای الکترونیکی، رلههای حساس)
همچنین ابعاد تابلو برق معمولاً بزرگ و غیر استاندارد است که حمل را دشوار میکند. آسیبهای رایج در حمل عبارتند از:
شکستن شیشه درب یا بدنه
شل شدن اتصالات داخلی
کنده شدن سیمها از ترمینالها
ترک خوردن بردهای الکترونیکی
نفوذ آب و رطوبت به داخل
اصول کلی حمل امن تابلو برق
پیش از هر بار حمل، مراحل زیر باید انجام شود:
بازرسی کامل تجهیزات داخلی و بستن مجدد اتصالات شل
ثابت کردن قطعات متحرک و شل با مهاربندهای موقت
بستن درب تابلو با قفل و نوار چسب صنعتی (برای جلوگیری از باز شدن ناگهانی)
گرفتن عکس و فیلم از وضعیت داخلی قبل از حمل (برای اثبات سلامت در صورت بروز خسارت)
مستندسازی مشخصات تابلو (وزن، ابعاد، مرکز ثقل) و ارائه به تیم حمل

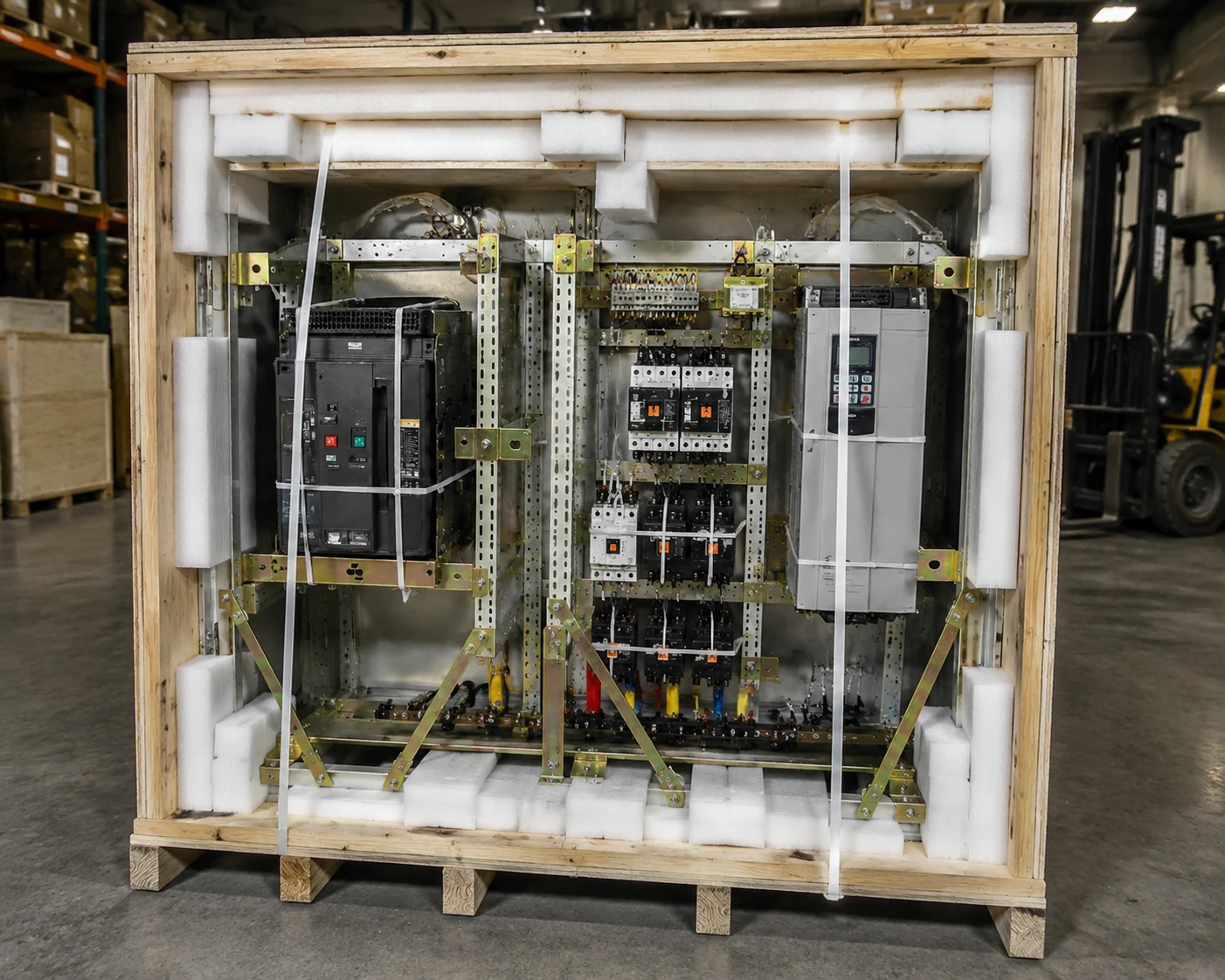

بستهبندی استاندارد تابلو برق
بستهبندی مناسب، اولین و مهمترین گام در حمل امن است. بستهبندی استاندارد شامل لایههای زیر است:
لایه اول (داخلی): پوشش شرینک پلاستیکی ضد رطوبت در اطراف کل تابلو (برای جلوگیری از نفوذ آب، گرد و غبار و رطوبت)
لایه دوم (محافظ ضربه): پوشش فوم ضخیم (پلی اتیلن سلولی) یا پتوی حبابدار در اطراف شیشه و نقاط حساس
لایه سوم (سخت): استفاده از ورق تخته سه لا یا مقواهای صنعتی ضخیم در اطراف تابلو
لایه چهارم (پالت و قاب چوبی): تابلو برق باید بر روی پالت چوبی استاندارد (با گواهی ISPM 15 برای حمل بینالمللی) نصب و با مهاربندی چوبی در اطراف قاببندی شود
نکته مهم: فاصله بین بدنه تابلو و قاب چوبی حداقل ۵ سانتیمتر باشد تا در صورت ضربه، ضربه به قاب بخورد نه به بدنه.
پالت چوبی استاندارد
پالت چوبی زیر تابلو برق باید:
ظرفیت تحمل حداقل ۲ برابر وزن واقعی تابلو را داشته باشد
دارای گواهی ISPM 15 برای حمل بینالمللی (سمپاشی شده ضد آفت)
ابعاد آن حداقل ۱۰ سانتیمتر بزرگتر از ابعاد تابلو در هر طرف باشد
تختههای پالت بدون گره و پوسیدگی و با ضخامت حداقل ۲ سانتیمتر باشد
تابلو برق با پیچ و مهره ضد لرزش به پالت متصل شود (نه فقط با میخ)
مهاربندی داخلی برای جلوگیری از جابجایی قطعات
در تابلوهای بزرگ و سنگین، حتی با بستهبندی مناسب، قطعات داخلی ممکن است در اثر لرزش جابجا شوند. روشهای نوین مهاربندی داخلی:
استفاده از پایههای فوم مخصوص بین قطعات حساس و بدنه
بستن موقت سیمها و کابلهای شل با بند کابل (کابلتای)
نصب مهاربندهای چوبی موقت بین شینهها و بدنه (با احتیاط برای عدم ایجاد اتصال کوتاه)
خارج کردن قطعات بسیار حساس (مانند بردهای کنترل نمایشگر) و حمل جداگانه در بستهبندی ضد ضربه
نشانهگذاری و برچسبگذاری استاندارد
روی بستهبندی خارجی تابلو برق، برچسبهای زیر به صورت واضح نصب شود:
نشان "این طرف بالا" (Upward arrow)
نشان "شکننده" (Fragile)
نشان "دور از رطوبت" (Keep dry)
نشان "حداکثر ارتفاع انباشتگی" (Stacking limit)
نشان "مرکز ثقل" (Center of gravity)
وزن دقیق و ابعاد بسته
نام و آدرس فرستنده و گیرنده
تجهیزات و روشهای نوین حمل
بالابر و لیفتراک مناسب با ظرفیت بالاتر از وزن تابلو (حداقل ۲۰ درصد اضافه وزن)
استفاده از تراول Lift truck مخصوص بارهای بلند و سنگین
استفاده از ضربهگیرهای پنوماتیک در کامیون (تریلرهای دارای سیستم تعلیق بادی)
نصب شتابسنج (اکسلرومتر) روی بسته برای ثبت حداکثر ضربات وارد شده در طول مسیر (الزام برخی شرکتهای بیمه)
استفاده از سامانه GPS برای ردیابی محموله و اطلاع از توقفهای غیرعادی
حمل با کامیون و تریلر
نکات کلیدی در حمل جادهای:
کامیون باید دارای سقف سرپوشیده و بدنه بدون سوراخ یا منفذ باشد
بار باید با تسمههای ضد لغزش (حداقل ۴ تسمه) به بدنه کامیون مهار شود
بین تابلو برق و دیواره کامیون حداقل ۱۰ سانتیمتر فاصله هوایی با فوم پر شود
از انباشتن بارهای سنگین روی تابلو برق جلوگیری شود (تابلو برق حتماً در لایه بالایی قرار گیرد)
رعایت سرعت مطمئنه و اجتناب از جادههای ناهموار در صورت امکان
حمل دریایی و ریلی
برای حمل دریایی (صادراتی)، شرایط سختتر است:
استفاده از قاب چوبی مقاوم با تختههای ضخیم (حداقل ۱۵ میلیمتر)
استفاده از پوشش شرینک ضد رطوبت و مواد جاذب رطوبت (سیلیکاژل) داخل پکیج
قراردادن تابلو در کانتینر با استفاده از مهاربندی متقابل (cross bracing)
ثبت نوسانات دما و رطوبت در طول مسیر با دیتالاگر
بیمه حمل دریایی با پوشش تمام خطر (All Risks)
در حمل ریلی، لرزش بیشتر از حمل جادهای است. استفاده از ضربهگیرهای اضافی و فومهای ضخیمتر ضروری است.
بازرسی و پذیرش در مقصد
پس از رسیدن تابلو برق به مقصد، مراحل زیر انجام شود:
بازرسی چشمی بستهبندی از نظر پارگی، له شدگی، نفوذ آب
بررسی شتابسنج (اگر نصب شده) برای اطمینان از عدم وارد شدن ضربه بیش از حد مجاز
باز کردن بستهبندی و بازرسی داخلی با حضور نماینده بیمه (در صورت داشتن بیمه)
تست عایقی (مگر) قبل از اتصال برق برای اطمینان از عدم نفوذ رطوبت
تست عملکردی با ولتاژ کاهش یافته قبل از اتصال به برق اصلی
در صورت مشاهده آسیب، بلافاصله مستندسازی (عکس، فیلم، گزارش) و اعلام به شرکت حمل و بیمه
روشهای نوین و هوشمند در حمل تابلو برق
فناوریهای جدید حمل را ایمنتر و قابل ردیابیتر کردهاند:
IOT و سنسورهای هوشمند: سنسورهای دما، رطوبت، ضربه و شیب نصب شده روی بسته، دادهها را به اپلیکیشن موبایل ارسال میکنند.
بستهبندی با فوم مایع درجا (in-situ foam): فوم دو جزئی که در محل تزریق میشود و دقیقاً شکل تابلو را میگیرد.
تابلوهای با طراحی ماژولار (جداشونده): حمل قطعات به صورت مجزا و مونتاژ در محل پروژه (کاهش ریسک حمل)
استفاده از واقعیت افزوده برای آموزش تیم حمل قبل از انجام عملیات
جدول تجهیزات و مواد مورد نیاز برای حمل استاندارد
مورد: پالت چوبی استاندارد - مشخصات: گواهی ISPM 15، ضخامت ۲ سانتیمتر، تحمل ۲ برابر وزن - کاربرد: زیرسازی و مهار
مورد: قاب چوبی - مشخصات: تخته ۱۰ میلیمتر، فاصله ۵ سانتیمتر از بدنه - کاربرد: محافظت در برابر ضربه
مورد: پوشش شرینک - مشخصات: ضخامت ۲۰۰ میکرون، ضد رطوبت - کاربرد: حفاظت در برابر آب و گرد و غبار
مورد: فوم سلولی - مشخصات: ضخامت ۳۰ تا ۵۰ میلیمتر - کاربرد: جذب ضربه
مورد: تسمه مهار - مشخصات: ظرفیت ۲ تن، ضد کشش - کاربرد: بستن بار به کامیون
مورد: شتابسنج - مشخصات: قابل برنامه ریزی، ثبت g تا ۱۰۰ - کاربرد: ثبت ضربات وارد شده
مورد: سیلیکاژل - مشخصات: بسته ۵۰۰ گرمی - کاربرد: جذب رطوبت داخل بسته
جمعبندی
حمل و نقل امن تابلو برق نیازمند رعایت اصول دقیق بستهبندی، مهاربندی، انتخاب تجهیزات حمل مناسب و بازرسی در مقصد است. بستهبندی استاندارد شامل پالت چوبی، قاب محافظ، پوشش شرینک و فوم ضربهگیر است. در حین حمل، استفاده از تسمههای مهار، خودروی مناسب و رعایت سرعت مطمئنه الزامی است. برای محمولههای با ارزش بالا، استفاده از سنسورهای هوشمند IoT، شتابسنج و بیمه حمل توصیه میشود. رعایت این روشها، ریسک آسیب دیدگی تابلو برق را از ۲۰ درصد به کمتر از ۱ درصد کاهش میدهد.
