راهنمای جامع انتخاب و نصب فیوز در تابلوهای برق صنعتی
تابلوهای برق صنعتی قلب سیستم‌های توزیع انرژی در کارخانجات، ساختمان‌های بزرگ، نیروگاه‌ها و پروژه‌های زیرساختی هستند. در چنین سیستم‌هایی، حفاظت دقیق و قابل‌اعتماد از مدارها اهمیت حیاتی دارد. یکی از اصلی‌ترین و ابتدایی‌ترین تجهیزات حفاظتی که در این تابلوها استفاده می‌شود، فیوز محافظ است.
اما سؤال اساسی این است:
چطور فیوز مناسب را انتخاب کنیم؟
چه عواملی در انتخاب جریان و نوع فیوز نقش دارند؟
و نصب آن باید طبق چه اصولی انجام شود؟
در این مقاله، پاسخی کامل، کاربردی و فنی به این پرسش‌ها داده می‌شود. این راهنما به‌ویژه برای مهندسان برق، طراحان تابلو و مدیران پروژه‌هایی نوشته شده که به عملکرد بی‌نقص و ایمنی بالا در سیستم‌های برقی متعهد هستند.
چرا انتخاب صحیح فیوز اهمیت دارد؟
فیوزها نخستین سد دفاعی در برابر خطرات الکتریکی‌اند. آن‌ها در صورت عبور جریان غیرمجاز (به دلیل اضافه‌بار یا اتصال کوتاه)، مدار را قطع می‌کنند. این عملکرد نه‌تنها از آسیب به تجهیزات گران‌قیمت صنعتی جلوگیری می‌کند، بلکه مانع از بروز خطراتی نظیر آتش‌سوزی، تخریب کابل‌ها یا خرابی کل شبکه برق می‌شود.
برخی مزایای انتخاب صحیح فیوز عبارتند از:
• افزایش ایمنی تابلو برق
• کاهش هزینه‌های تعمیرات و خاموشی
• حفظ سلامت تجهیزات مانند موتور، اینورتر، PLC و کلیدها
• افزایش قابلیت اطمینان کل سیستم برق‌رسانی
دسته‌بندی انواع فیوز در تابلو برق صنعتی

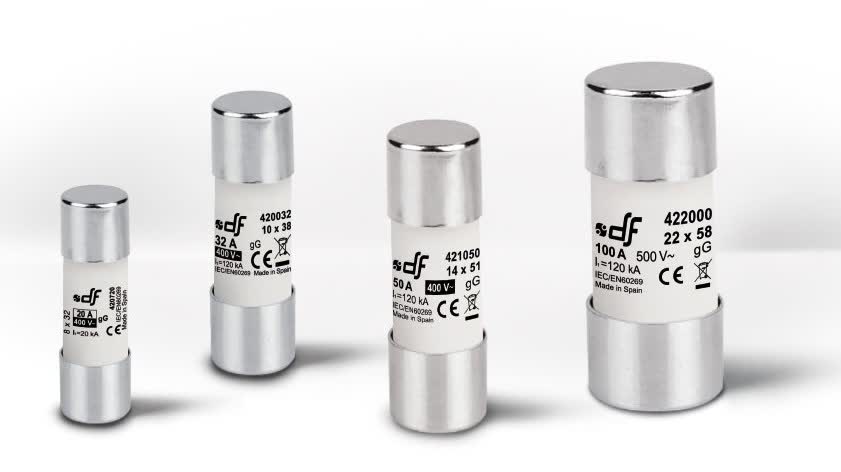

فیوزهای کندکار (gG یا gL)
مناسب برای حفاظت عمومی در برابر اضافه‌بار و اتصال کوتاه. این فیوزها معمولاً برای کابل‌ها، مصرف‌کننده‌های ثابت و بارهای عمومی استفاده می‌شوند.
فیوزهای تندکار (aR یا gR)
سرعت عملکرد این فیوزها بسیار بالاست و در حفاظت از تجهیزات حساس مانند منابع تغذیه، اینورترها، درایوهای AC/DC و بردهای الکترونیکی کاربرد دارند.
نکته مهم: این فیوزها معمولاً فقط در برابر اتصال کوتاه عمل می‌کنند.
فیوز موتور (aM)
طراحی‌شده برای حفاظت موتورها. این فیوزها در برابر اتصال کوتاه پاسخ می‌دهند اما برای محافظت در برابر اضافه‌بار باید همراه رله حرارتی (بی‌متال) استفاده شوند.
فاکتورهای فنی کلیدی در انتخاب فیوز مناسب
جریان نامی فیوز (Rated Current)
فیوز باید به گونه‌ای انتخاب شود که بتواند جریان نرمال مصرف‌کننده را به‌راحتی عبور دهد، اما در صورت افزایش ناگهانی جریان، سریعاً واکنش نشان دهد.
قاعده کلی: فیوزی انتخاب شود که جریان نامی‌اش حدود ۲۵ تا ۳۰ درصد بیشتر از جریان واقعی مدار باشد.
ولتاژ نامی فیوز (Rated Voltage)
ولتاژ نامی فیوز باید برابر یا بالاتر از ولتاژ کاری مدار باشد. در تابلوهای سه‌فاز صنعتی با ولتاژ ۴۰۰ ولت، معمولاً از فیوزهایی با ولتاژ نامی ۵۰۰ یا ۶۰۰ ولت استفاده می‌شود.
ظرفیت قطع فیوز (Breaking Capacity)
این مقدار نشان‌دهنده حداکثر جریانی است که فیوز می‌تواند بدون آسیب یا انفجار قطع کند. باید بیشتر از جریان اتصال کوتاه احتمالی در محل نصب باشد.
در صنایع سنگین، معمولاً ظرفیت قطع ۵۰ تا ۸۰ کیلوآمپر مناسب است.
ابعاد و استاندارد فیزیکی
بسته به توان مصرف‌کننده و فضای داخل تابلو، نوع فیزیکی فیوز انتخاب می‌شود.

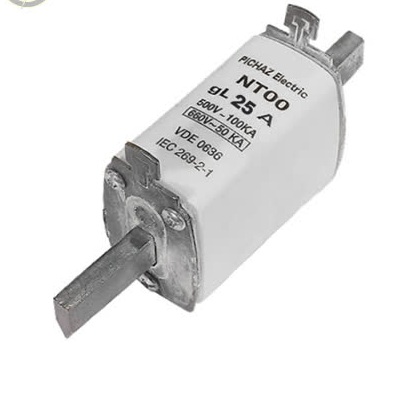

• فیوز NH (چاقویی): برای جریان‌های بالا
• فیوز D (پیچی): برای جریان‌های متوسط یا مدارهای فرعی
مراحل نصب استاندارد فیوز در تابلو برق
قطع کامل جریان برق
قبل از هرگونه نصب یا تعویض، منبع تغذیه قطع شود و از نبود ولتاژ با تجهیزات تست اطمینان حاصل شود.
استفاده از پایه فیوز متناسب
فیوز باید روی پایه‌ای نصب شود که متناسب با ابعاد، جریان و نوع آن باشد. استفاده از پایه نامناسب باعث ایجاد اتصالات سست و گرمای بیش از حد می‌شود.
اتصال محکم و ایمن
اتصالات باید کاملاً محکم بسته شوند. شل بودن اتصالات باعث افزایش مقاومت الکتریکی، داغ شدن بیش از حد، افت ولتاژ و حتی ذوب شدن فیوز می‌شود.
رعایت ترتیب فاز و مستندسازی
در تابلوهای سه‌فاز، ترتیب فازها رعایت شود و فیوزها شماره‌گذاری و مستندسازی شوند. این موضوع برای عیب‌یابی‌های آینده حیاتی است.
اشتباهات رایج در انتخاب یا نصب فیوز
| اشتباه رایج | پیامد فنی |
|---|---|
| انتخاب فیوز با جریان بیش از حد | عملکرد ناقص در زمان اضافه‌بار |
| بی‌توجهی به ظرفیت قطع | آسیب جدی هنگام اتصال کوتاه |
| نصب بدون پایه استاندارد | افزایش حرارت، خطر آتش‌سوزی |
| عدم هماهنگی با رله‌ها و کلیدها | کاهش ایمنی کل تابلو برق |
| استفاده از فیوز بی‌کیفیت | خرابی زودهنگام و خطرات جدی |
نتیجه‌گیری
انتخاب و نصب صحیح فیوز، پایه‌ای‌ترین گام در طراحی ایمن، پایدار و قابل اعتماد تابلوهای برق صنعتی است.
شناخت دقیق انواع فیوز، محاسبه صحیح جریان و ظرفیت قطع، توجه به استانداردهای فنی و اجرای دقیق اصول نصب، همگی باعث می‌شوند عملکرد تابلو برق، هم از نظر فنی و هم از نظر ایمنی، در بالاترین سطح باشد.
در پروژه‌های صنعتی، این تصمیم ساده (انتخاب فیوز مناسب)، می‌تواند تفاوت بین یک بهره‌برداری پایدار و یک خاموشی پرهزینه باشد.
