اعتماد به تابلو برق صنعتی یعنی اطمینان از عملکرد صحیح، ایمن و بدون خرابی در طول عمر مفید (معمولاً ۲۰ تا ۳۰ سال). در گذشته، تنها راه اثبات کیفیت تابلو، انجام تستهای فیزیکی (نمونهسازی و آزمون مخرب) بود که هزینهبر، زمانبر و گاهی غیرعملی بود. امروزه آزمونهای شبیهسازی شده با استفاده از نرمافزارهای پیشرفته، امکان ارزیابی رفتار تابلو برق در شرایط مختلف (اتصال کوتاه، حرارت بالا، قوس الکتریکی، لرزش و میدان مغناطیسی) را بدون ساخت نمونه فیزیکی فراهم کردهاند. در این مقاله، انواع آزمونهای شبیهسازی، مزایا و نقش آنها در افزایش اعتماد به تابلو برق بررسی میشود.
آزمون شبیهسازی شده چیست؟
آزمون شبیهسازی شده (Simulation-based Test) به استفاده از نرمافزارهای مهندسی برای مدلسازی رفتار فیزیکی تابلو برق تحت شرایط مختلف گفته میشود. این مدلسازی بر اساس معادلات فیزیک (الکترومغناطیس، انتقال حرارت، مکانیک سیالات و جامدات) انجام میشود و نتایجی مانند دما، تنش مکانیکی، میدان مغناطیسی یا احتمال قوس الکتریکی را پیشبینی میکند.
تفاوت با تست فیزیکی:
- تست فیزیکی: واقعی، مخرب یا غیرمخرب، نیاز به نمونه، هزینه بالا، زمان طولانی
- تست شبیهسازی شده: مجازی، غیرمخرب، بدون نیاز به نمونه، هزینه پایین، زمان کوتاه، قابل تکرار
استانداردهای مرجع برای آزمونهای شبیهسازی
IEC 61439-1 (بند ۱۰.۱۰): اجازه استفاده از شبیهسازی به عنوان جایگزین تستهای نوع (Type Tests) در صورت معتبر بودن نرمافزار و تطابق نتایج با تست فیزیکی
IEC 60865-1: محاسبات نیروی الکترودینامیکی در اتصال کوتاه (برای شبیه سازی اتصال کوتاه)
IEC 60909: محاسبات جریان اتصال کوتاه در شبکههای سه فاز
IEEE 1584: راهنمای محاسبه انرژی قوس الکتریکی (برای شبیهسازی قوس)
استاندارد شرکتهای تأیید صلاحیت (مانند DNV، TÜV، اتحادیه اروپا) برای پذیرش نتایج شبیهسازی در صدور گواهینامه
انواع آزمونهای شبیهسازی شده برای تابلو برق

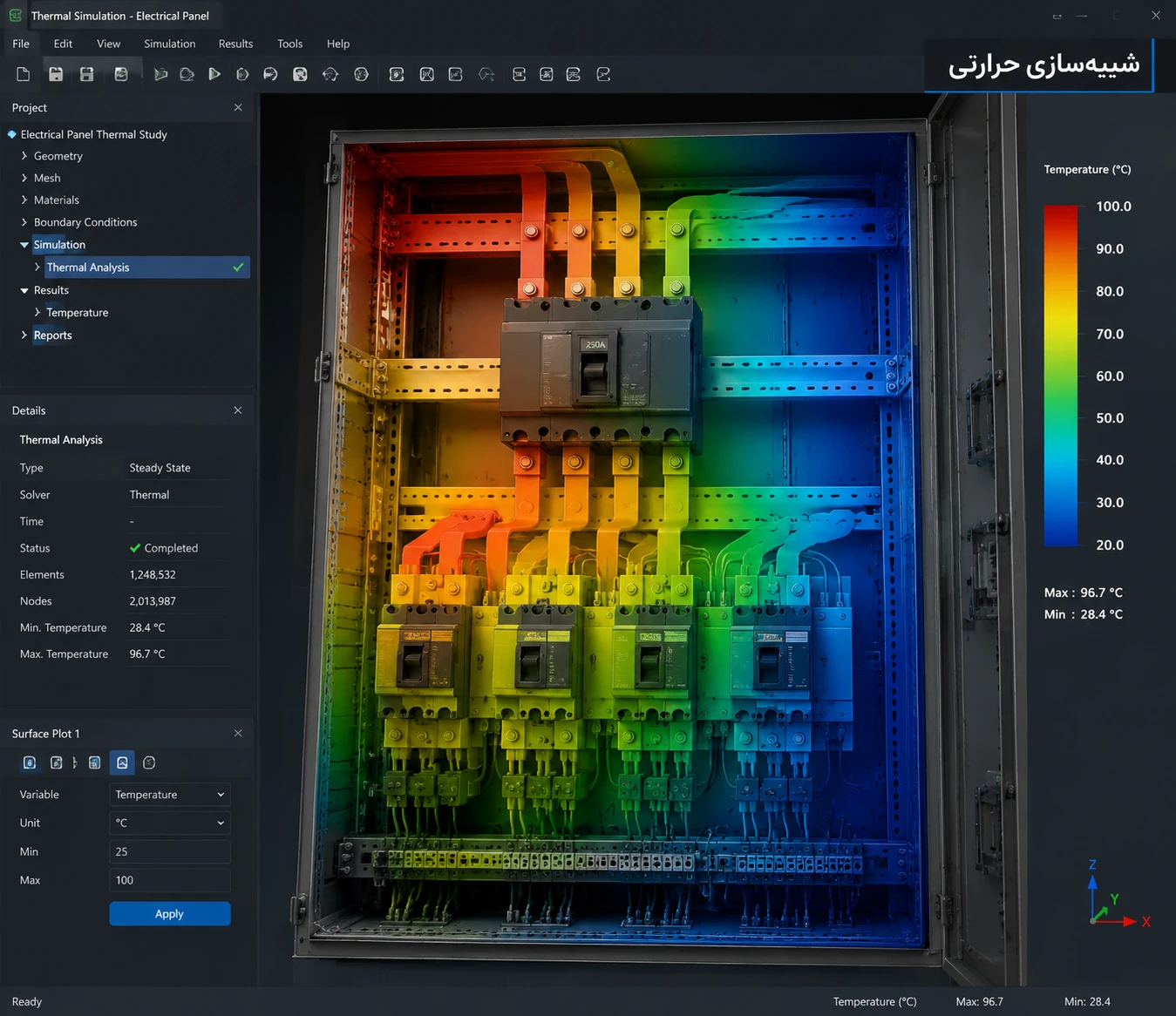

شبیهسازی حرارتی (Thermal Simulation)
هدف: پیشبینی دمای نقاط مختلف تابلو برق (شینهها، بندها، قطعات، داخل محفظه) در جریان نامی و شرایط محیطی مختلف.
نرمافزارها: COMSOL، Ansys Icepak، SolidWorks Flow Simulation، FloEFD
ورودیها:
- توان تلفاتی قطعات (اطلاعات از دیتاشیت)
- ابعاد و جنس بدنه
- جنس شینهها و بندها
- شرایط محیطی (دمای محیط، سرعت جریان هوای اطراف)
- تنظیمات فنها و دریچههای تهویه
خروجیها:
- نقشه دما (ترموگرام مجازی)
- نقاط داغ (Hot spots)
- دبی هوای مورد نیاز برای خنککنندگی
مزیت برای اعتماد: اطمینان از اینکه هیچ نقطه از تابلو در جریان نامی از حدمجاز (مثلاً ۱۰۵ درجه برای شینه مسی) تجاوز نمیکند.
شبیهسازی اتصال کوتاه (Short-circuit Simulation)
هدف: محاسبه نیروهای الکترودینامیکی وارده بر شینهها و بندها در هنگام اتصال کوتاه، و بررسی استحکام مکانیکی.
نرمافزارها: Ansys Maxwell، EMTP، PSCAD، نرمافزارهای تخصصی نیروهای الکترومغناطیسی
ورودیها:
- جریان اتصال کوتاه پیک (Ip) و مؤثر (Ik)
- فاصله بین فازها
- هندسه شینهها
- جنس و ضخامت شینه و پایههای عایق
خروجیها:
- نیروی وارد بر هر شینه و پایه (بر حسب نیوتن)
- تنش مکانیکی (بر حسب مگاپاسکال) و تغییر شکل (بر حسب میلیمتر)
- احتمال شکست عایقها
مزیت برای اعتماد: تضمین اینکه تابلو برق در برابر حداکثر اتصال کوتاه پیشبینی شده (مثلاً ۵۰ کیلو آمپر) دچار تغییر شکل یا شکست نمیشود.
شبیهسازی قوس الکتریکی (Arc Flash Simulation)
هدف: محاسبه انرژی قوس الکتریکی (بر حسب کالری بر سانتیمتر مربع) و تعیین سطح PPE (تجهیزات حفاظت فردی) مورد نیاز برای اپراتور.
نرمافزارها: ETAP، SKM Power Tools، EasyPower
ورودیها:
- جریان اتصال کوتاه در نقطه مورد نظر
- زمان قطع کلید بالادست (زمان حفاظت)
- فاصله اپراتور از قوس
- ابعاد محفظه تابلو
خروجیها:
- انرژی قوس در نقاط مختلف
- سطح خطر (HRC 1 تا ۴)
- شعله خروجی از دریچهها و درب
مزیت برای اعتماد: ایمنی اپراتور با طراحی تابلو و تنظیمات رله حفاظتی بهینه میشود.
شبیهسازی لرزش و ضربه (Vibration & Shock Simulation)
هدف: ارزیابی مقاومت تابلو برق در برابر لرزشهای محیطی (ناشی از تجهیزات مجاور) و ضربات ناشی از بارگیری و حمل.
نرمافزارها: Ansys Mechanical، Abaqus، SolidWorks Simulation
ورودیها:
- طیف فرکانسی لرزش (مثلاً ۵ تا ۵۰۰ هرتز با شتاب ۲g)
- پالس ضربه (مثلاً ۵۰g به مدت ۱۰ میلی ثانیه)
- مدل المان محدود از تابلو و قطعات داخلی
خروجیها:
- فرکانس طبیعی تابلو (مقادیر بحرانی که نباید با فرکانس تحریک برابر باشد)
- تنش در نقاط اتصال قطعات
- احتمال شل شدن پیچها
مزیت برای اعتماد: اطمینان از عدم خرابی در محیطهای لرزان (مانند نزدیک پرسها، سنگشکنها، پلها، سکوهای دریایی).
شبیهسازی میدان الکترومغناطیسی و EMC
هدف: بررسی میدان مغناطیسی نشتی از شینهها و تأثیر آن بر تجهیزات حساس (مانند PLC، نمایشگرها، رلههای حفاظتی) در داخل یا اطراف تابلو.
نرمافزارها: CST Studio، Ansys HFSS
ورودیها:
- جریان هر فاز و فاصله بین فازها
- جنس و ضخامت بدنه (شیلد مغناطیسی)
- موقعیت قطعات حساس
خروجیها:
- نقشه میدان مغناطیسی در نقاط مختلف
- ولتاژ القایی در سیمهای سیگنال مجاور
- میزان تداخل الکترومغناطیسی (EMI)
مزیت برای اعتماد: جلوگیری از عملکرد نادرست تجهیزات کنترلی و اندازهگیری.
فرآیند شبیهسازی تأیید شده (معتبر)
برای اینکه نتایج شبیهسازی قابل استناد باشد، باید مراحل زیر طی شود:
گام ۱: ایجاد مدل سه بعدی دقیق از تابلو برق (با فاصلهها و اتصالات واقعی)
گام ۲: تعریف خواص مواد (رسانایی، ضریب انتقال حرارت، مدول یانگ، خواص مغناطیسی)
گام ۳: تعریف شرایط مرزی (دمای محیط، سرعت هوا، جریان بار، جریان اتصال کوتاه)
گام ۴: اجرای شبیهسازی و استخراج نتایج
گام ۵: صحتسنجی (Validation) – مقایسه نتایج شبیهسازی با یک تست فیزیکی در شرایط مشابه (معمولاً برای یک نمونه کوچک یا تابلو مشابه قبلی)
گام ۶: مستندسازی و ارائه گزارش (با ذکر نرمافزار، نسخه، فرضیات و نتایج)
گام ۷: تأیید توسط مرجع صادرکننده گواهی (در صورت لزوم)
مزایای کلیدی آزمونهای شبیهسازی شده برای افزایش اعتماد
کاهش زمان ورود به بازار (Time-to-Market): شبیهسازیها همزمان با طراحی انجام میشوند، نه بعد از ساخت نمونه. ایرادات در مرحله طرح اصلاح میشوند.
کشف عیوب پنهان: برخی پدیدهها (مثل تشدید حرارتی در یک نقطه کوچک، یا تشدید مکانیکی) فقط در شبیهسازی قابل مشاهده است.
امکان بهینهسازی چند متغیره: میتوان صدها حالت مختلف (مثلاً ضخامت شینه، فاصله فازها، تعداد فنها) را بدون هزینه و زمان اضافی بررسی کرد.
کاهش هزینه تست فیزیکی: تست اتصال کوتاه فیزیکی برای تابلوهای بزرگ و پرقدرت میلیونها تومان هزینه دارد و خود تابلو را تخریب میکند. شبیهسازی این تست تقریباً رایگان است.
افزایش اعتماد مشتری: ارائه گزارش شبیهسازی معتبر (همراه با صحتسنجی) به مشتری، نشاندهنده حرفهای بودن و توجه به کیفیت است.
مستندسازی کامل: تمام فرضیات، ورودیها و نتایج ثبت میشود و قابل بازبینی در آینده است.
کاهش ضایعات و اثرات زیستمحیطی: بدون نیاز به ساخت نمونههای متعدد و مصرف مواد اولیه و انرژی.
محدودیتها و چالشهای شبیهسازی
دقت مدل به دانش کاربر بستگی دارد: نتایج اشتباه اگر مدل نادرست باشد، بدتر از نبود شبیهسازی است.
نیاز به نرمافزار و سختافزار گرانقیمت: برخی نرمافزارهای حرفهای هر نسخه دهها هزار دلار هزینه دارند. هزینه محاسبات ابری نیز بالاست.
عدم توانایی در شبیهسازی برخی پدیدههای تصادفی: مثلاً خطای انسانی در مونتاژ، کیفیت پایین مواد اولیه.
نیاز به صحتسنجی (Validation): شبیهسازی بدون مقایسه با تست فیزیکی (حداقل برای یک مورد مشابه) برای مراجع صدور گواهی معتبر نیست.
زمان یادگیری بالاست: مهندس شبیهساز به تخصص چند رشته (برق، حرارت، مکانیک، نرمافزار) نیاز دارد.
مثال کاربردی: شبیهسازی حرارتی تابلو برق ۲۰۰۰ آمپر
برای یک تابلو برق اصلی با جریان ۲۰۰۰ آمپر، شبیهسازی حرارتی انجام شد. نتایج نشان داد که در حالت طراحی اولیه (شینه دو لایه مسی ۱۰×۱۰۰ میلیمتر)، دمای شینه خروجی به ۱۱۵ درجه میرسد (بیش از حد مجاز ۱۰۵ درجه). با شبیهسازی یک تغییر (افزایش ضخامت به ۱۵ میلیمتر و اضافه کردن دو فن ۱۲۰ میلیمتری)، دمای پیشبینی شده به ۸۸ درجه کاهش یافت. این تغییرات قبل از ساخت تابلو اعمال شد و تابلو نهایی پس از تست فیزیکی دمایی برابر ۹۲ درجه نشان داد (خطای شبیهسازی ۴ درجه، معادل ۴.۵٪ که قابل قبول است). صرفهجویی حاصل: عدم نیاز به ساخت دو نمونه فیزیکی (صرفهجویی حدود ۱۰۰ میلیون تومان) و جلوگیری از اشتباه طراحی.
آینده آزمونهای شبیهسازی شده در تابلو برق
استفاده از دوقلوی دیجیتال (Digital Twin): یک مدل شبیهسازی زنده که با دادههای سنسورهای واقعی تابلو به روز میشود و خرابیها را پیشبینی میکند.
شبیهسازی مبتنی بر هوش مصنوعی: کاهش زمان اجرا از ساعتها به چند دقیقه با استفاده از شبکههای عصبی آموزش دیده.
شبیهسازی یکپارچه الکترو-ترمو-مکانیکی: مدل واحدی که همزمان سه پدیده (گرما، نیرو، میدان مغناطیسی) را محاسبه میکند.
پذیرش کامل شبیهسازی به جای تست فیزیکی در استانداردهای آینده IEC (با شرط صحتسنجی قابل اثبات).
جمعبندی
آزمونهای شبیهسازی شده با استفاده از نرمافزارهای پیشرفته مهندسی (مانند Ansys، COMSOL، ETAP، CST) نقش کلیدی در افزایش اعتماد به تابلو برق ایفا میکنند. انواع اصلی شامل شبیهسازی حرارتی (پیشبینی دمای نقاط داغ)، شبیهسازی اتصال کوتاه (بررسی مقاومت مکانیکی در برابر نیروهای الکترودینامیکی)، شبیهسازی قوس الکتریکی (محاسبه انرژی قوس برای ایمنی اپراتور)، شبیهسازی لرزش و ضربه (مقاومت در مقابل ارتعاشات محیطی) و شبیهسازی میدان الکترومغناطیسی (جلوگیری از تداخل با تجهیزات حساس) میباشند. مزایای شبیهسازی شامل کاهش زمان طراحی، کاهش هزینه تستهای فیزیکی (به خصوص تستهای مخرب)، کشف عیوب پنهان و امکان بهینهسازی چند متغیره است. برای معتبر بودن نتایج، شبیهسازی باید با یک تست فیزیکی (در مقیاس کوچک یا تابلو مشابه) صحتسنجی شود. با توجه به پیشرفت نرمافزارها و کاهش هزینهها، آزمونهای شبیهسازی شده در حال تبدیل شدن به یک استاندارد صنعتی برای تولیدکنندگان حرفهای تابلو برق هستند و اعتماد مشتریان را به طور قابل توجهی افزایش میدهند.
