طراحی اقتصادی تابلو برق برای صنایع کوچک

طراحی اقتصادی تابلو برق برای صنایع کوچک

صنایع کوچک و کارگاه‌های تولیدی معمولاً بودجه محدودی برای تجهیزات برقی دارند، اما از طرفی نمی‌توانند ایمنی و قابلیت اطمینان را فدا کنند. طراحی اقتصادی تابلو برق به معنای کم‌کیفی نیست، بلکه به معنای حذف هزینه‌های اضافی و انتخاب اجزای متناسب با نیاز واقعی است. در این مقاله، اصول طراحی تابلو برق مقرون به صرفه اما کارآمد برای صنایع کوچک ارائه می‌شود.

 انتخاب دقیق اندازه و ظرفیت تابلو برق

یکی از اشتباهات رایج در صنایع کوچک، استفاده از تابلو برق بسیار بزرگتر از نیاز واقعی است. محاسبه دقیق جریان کل، تعداد خروجی‌های مورد نیاز و فضای توسعه آتی، امکان انتخاب کوچکترین تابلو ممکن را فراهم می‌کند. هر سانتی‌متر کاهش ابعاد، به معنای کاهش هزینه ورق، پروفیل و فضای کارگاهی است.

راهکار عملی: جدول بارگذاری دقیق تهیه کنید و تابلو را حداکثر 30 درصد بزرگتر از نیاز فعلی در نظر بگیرید، نه 100 درصد.

استفاده از برندهای اقتصادی با کیفیت قابل قبول

در تابلو برق صنایع کوچک، الزامی به استفاده از گران‌ترین برندهای اروپایی نیست. برندهای ترکی، چینی باکیفیت (مانند CHNT، Delixi) یا حتی برندهای معتبر ایرانی (مانند پارس فانال، الکترو صنعت) می‌توانند با قیمت بسیار مناسب‌تر، نیاز را برطرف کنند، به شرط آنکه دارای استاندارد و تاییدیه باشند.

نکته مهم: برای تجهیزات حیاتی (مانند کلید اصلی و رله محافظ جان) از برندهای درجه یک استفاده کنید؛ برای خروجی‌های غیرحساس می‌توانید اقتصادی‌تر عمل کنید.

طراحی ساده و بدون قابلیت‌های غیرضروری

برخی صنایع کوچک روی تابلو برق خود قابلیت‌هایی مثل راه‌انداز نرم، پی ال سی پیشرفته یا مانیتورینگ از راه دور نصب می‌کنند در حالی که اصلاً به آنها نیاز ندارند. طراحی اقتصادی یعنی فقط امکانات ضروری را پیاده کنید:

کلید اصلی
کلیدهای جداگانه برای هر بار
کنتاکتور و بی متال برای موتورها
کلید مینیاتوری برای روشنایی و پریز

راهکار عملی: نیازهای واقعی فرآیند تولید را بنویسید و هر قابلیتی که مستقیماً به تولید یا ایمنی کمک نمی‌کند، حذف کنید.

استفاده از ساختار فشرده و ماژولار

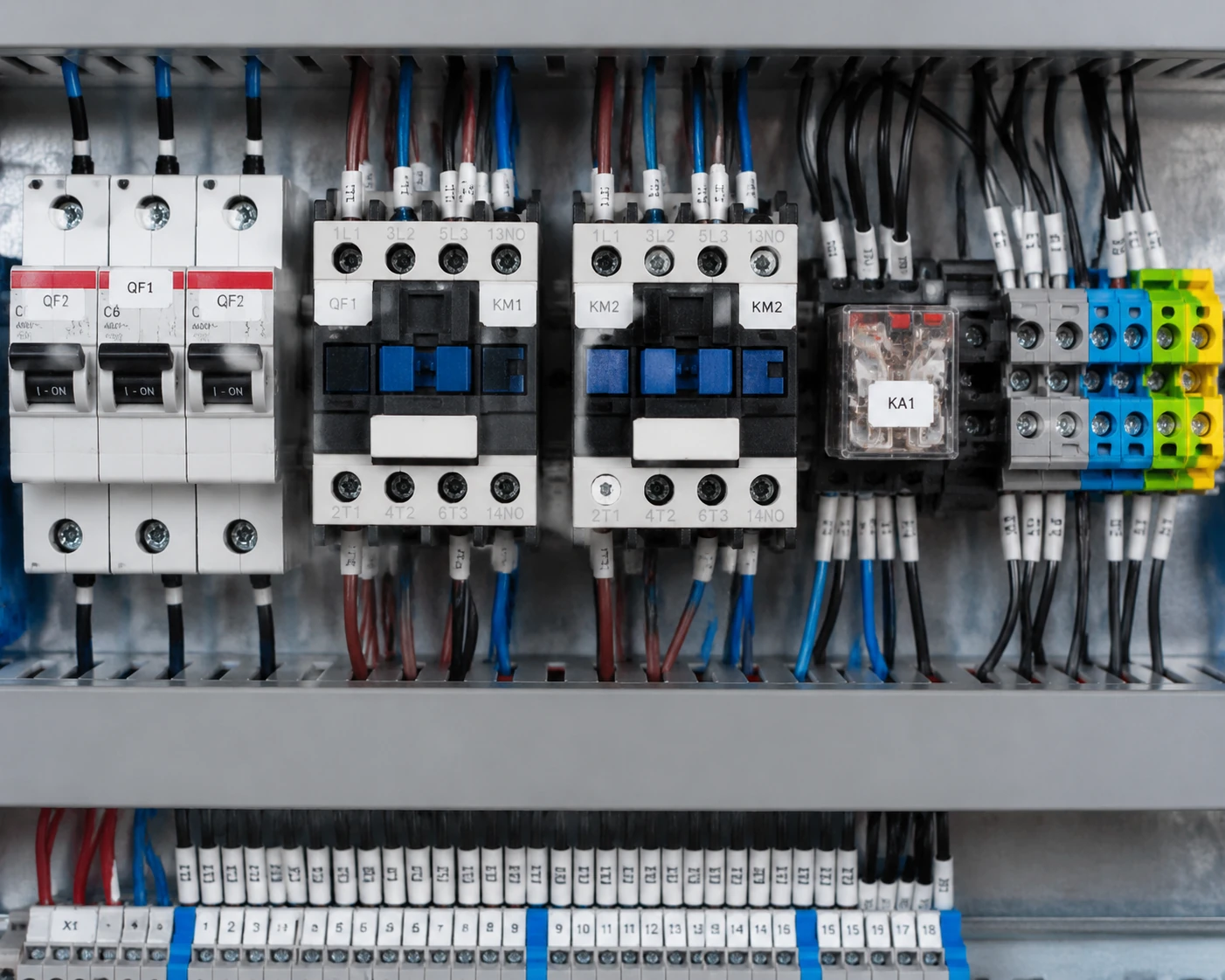

تابلو برقهای فشرده با استفاده از تجهیزات مینیاتوری و چیدمان منظم، می‌توانند تا 40 درصد فضای کمتری اشغال کنند. استفاده از ریل DIN استاندارد و ترمینال‌های چند طبقه، تراکم تجهیزات را افزایش می‌دهد بدون اینکه به قابلیت تعمیر و نگهداری آسیب بزند.

راهکار عملی: از تجهیزات 18 میلیمتری (یک ماژول) به جای 27 میلیمتری استفاده کنید و چیدمان را با نرم‌افزار شبیه‌سازی کنید.

حذف غیرضروری بانک خازنی ثابت در صورت نبود جریمه

در صنایع بسیار کوچک (مثلاً زیر 50 کیلووات)، اگر اداره برق جریمه ضریب قدرت اعمال نمی‌کند، نصب بانک خازنی ممکن است صرفه اقتصادی نداشته باشد. ابتدا ضریب قدرت واقعی را اندازه بگیرید، اگر بالای 0.9 است، نیازی به خازن گذاری نیست.

مورد استثنا: اگر موتورهای بزرگ با راه‌اندازی مکرر دارید، خازن گذاری به کاهش جریان و تلفات کمک می‌کند.

استفاده از تابلو برق دیواری به جای ایستاده

برای صنایع کوچک با مساحت محدود، تابلو برق دیواری بسیار اقتصادی‌تر از تابلو ایستاده (دستگاهی) است. تابلو دیواری نیاز به پایه، کفپوش و فضای اختصاصی ندارد و هزینه ساخت آن حدود 30 تا 50 درصد کمتر است.

نکته: حداکثر جریان مجاز برای تابلو دیواری معمولاً تا 400 آمپر است که برای اکثر صنایع کوچک کافی است.

خرید قطعات به صورت عمده و مشترک

اگر چند صنعت کوچک همسایه یا مرتبط دارید، می‌توانید قطعات پر مصرف مانند کلید مینیاتوری، کنتاکتور و سیم کابل را به صورت عمده خریداری کنید تا قیمت هر واحد کاهش یابد.

راهکار عملی: با سه یا چهار کارگاه دیگر گروه خرید تشکیل دهید.

جمع‌بندی

طراحی اقتصادی تابلو برق برای صنایع کوچک، نیازمند محاسبه دقیق ظرفیت، انتخاب تجهیزات اقتصادی اما استاندارد، حذف قابلیت‌های غیرضروری و استفاده از ساختار فشرده و دیواری است. با رعایت این اصول، می‌توان تابلو برقی با کیفیت ساخت 30 تا 50 درصد هزینه کمتر از نمونه‌های مشابه تولید کرد.
