چالشهای نصب تابلو برق در محیطهای کوهستانی
چالشهای نصب تابلو برق در محیطهای کوهستانی

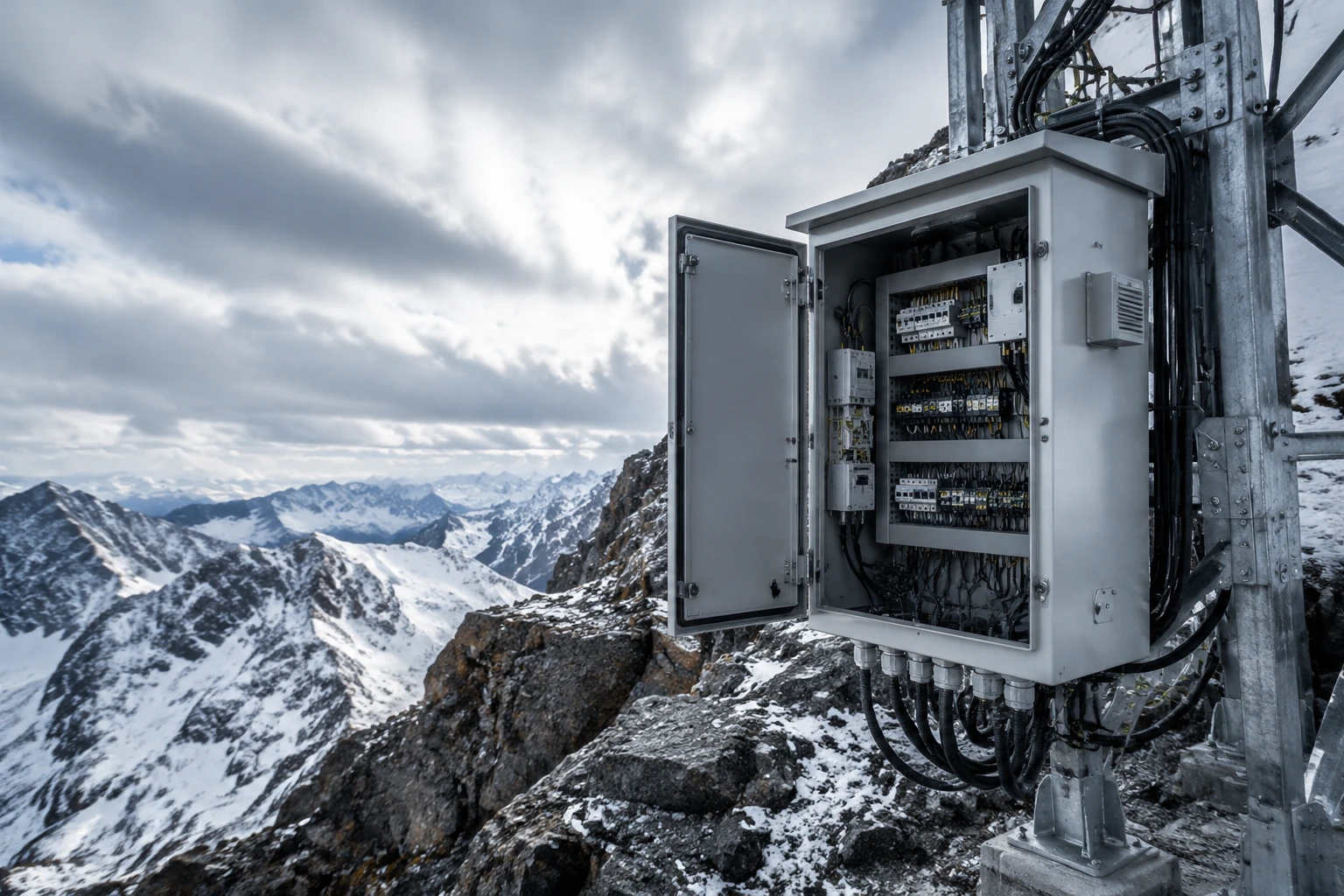

نصب تابلو برق در مناطق کوهستانی با شرایط عادی دشتها و شهرها تفاوت اساسی دارد. ارتفاع بالا از سطح دریا، دمای بسیار پایین در زمستان، رطوبت نسبی بالا، یخ زدگی، وزش باد شدید و مشکلات دسترسی به تجهیزات، مجموعه چالشهایی هستند که طراحان و نصابان تابلو برق باید پیشبینی و مدیریت کنند. در این مقاله، مهمترین چالشهای نصب تابلو برق در ارتفاعات و محیطهای کوهستانی و راهکارهای مقابله با هر یک معرفی میشود.
چرا محیط کوهستانی برای تابلو برق چالش برانگیز است؟
محیطهای کوهستانی معمولاً شرایط زیر را دارند که همگی بر عملکرد تابلو برق تأثیر منفی میگذارند:
- کاهش فشار هوا و قدرت خنک شوندگی در ارتفاعات بالا
- دمای زیر صفر تا منفی ۲۰ درجه و کمتر
- برف و یخ زدگی روی بدنه و داخل تابلو
- رطوبت بالا و میعان قطرات آب در نوسانات دما
- نوسانات ولتاژ شبکه به دلیل دور بودن از پستهای تغذیه
- دسترسی سخت برای تعمیر و نگهداری -
ارتفاع از سطح دریا و کاهش قدرت خنک شوندگی
در ارتفاعات بالای ۱۰۰۰ متر، فشار هوا کاهش مییابد و چگالی هوا کمتر میشود. این موضوع باعث میشود که خنک شوندگی طبیعی و اجباری تجهیزات داخل تابلو برق کاهش یابد. به عنوان قاعده تجربی، به ازای هر ۱۰۰ متر ارتفاع بالای ۱۰۰۰ متر، باید جریان نامی تجهیزات را حدود ۱ درصد کاهش داد.
راهکار عملی: با استفاده از فرمول derating، تابلو برق و قطعات را برای ارتفاع واقعی سایت طراحی کنید. در ارتفاعات بالای ۲۰۰۰ متر، از تجهیزات معمولی خودداری کرده و مدلهای مخصوص ارتفاع بالا تهیه کنید.
سرمای شدید و یخ زدگی تجهیزات
در دماهای زیر صفر، برخی قطعات مانند رلههای الکترومکانیکی، کنتاکتورها و نمایشگرهای LCD ممکن است دچار اختلال شوند. همچنین یخ زدگی رطوبت داخل تابلو، مکانیسمهای مکانیکی کلیدها و کنتاکتورها را قفل میکند.
راهکار عملی: نصب هیتر ضد یخ با ترموستات قابل تنظیم که در دمای زیر ۵ درجه سانتیگراد به طور خودکار روشن شود. همچنین استفاده از کنتاکتورها و رلههای مخصوص دمای پایین.

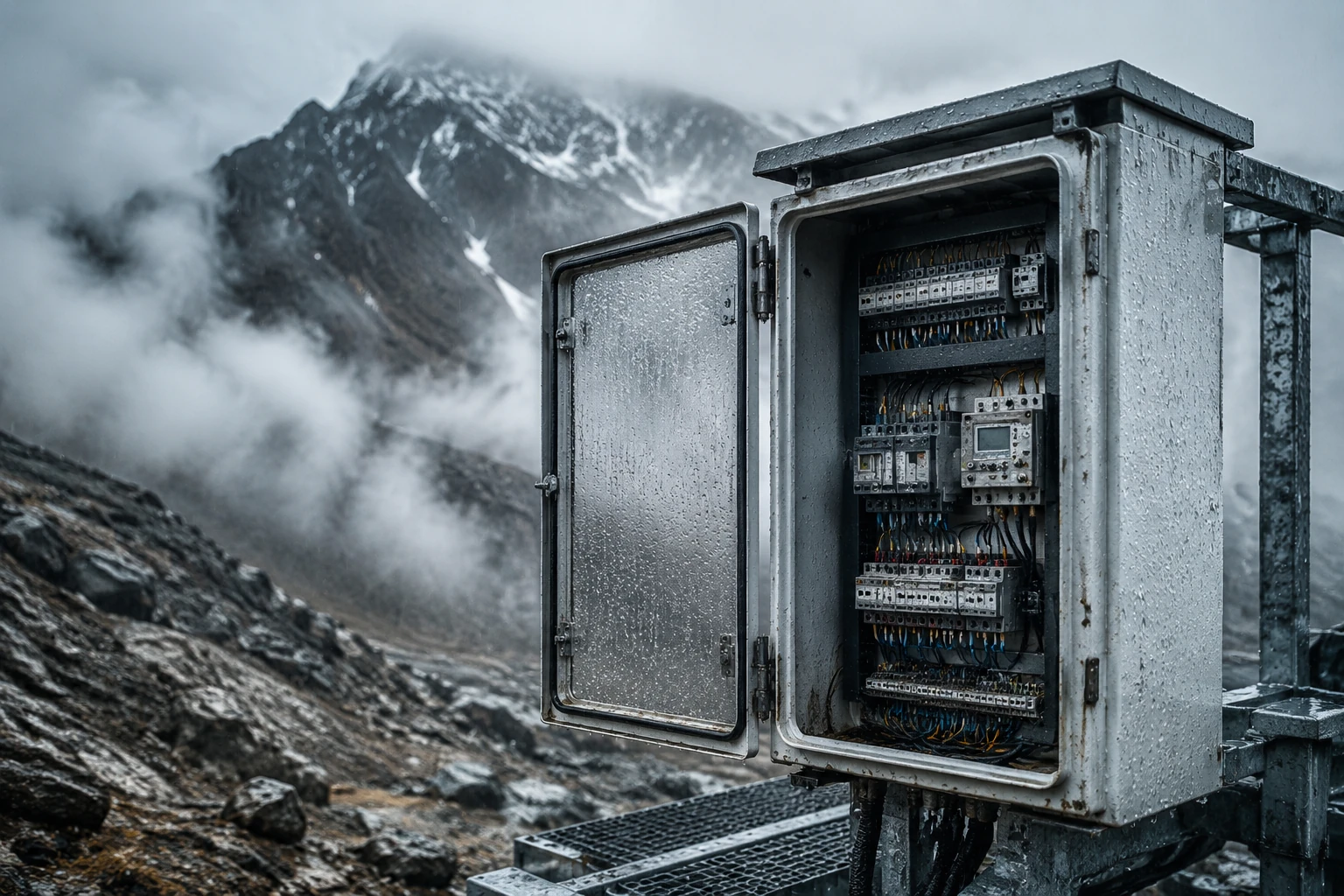

رطوبت بالا و میعان داخل تابلو
در مناطق کوهستانی، رطوبت نسبی اغلب بالاست و نوسان شدید دما بین شب و روز باعث میعان قطرات آب روی قطعات داخلی تابلو میشود. میعان رطوبت عامل اصلی خوردگی شینهها، اکسید شدن کنتاکتها و کاهش مقاومت عایقی است.
راهکار عملی: ترکیب سه اقدام: عایق بندی کامل درزهای تابلو با واشر سیلیکونی، نصب هیتر ضد رطوبت دائمی و استفاده از محفظه کابلکشی با درزگیر استاندارد.
وزش باد شدید و ورود گرد و غبار معدنی
در ارتفاعات، وزش باد گاهی به بیش از ۱۰۰ کیلومتر در ساعت میرسد و گرد و غبار ریز ناشی از صخرهها و کوهستان را با خود حمل میکند. این گرد و غبار اگر وارد تابلو برق شود، باعث سایش کنتاکتها و اتصال کوتاه روی بردهای الکترونیکی میشود.
راهکار عملی: انتخاب تابلو برق با درجه حفاظت IP54 یا بالاتر. همچنین نصب فیلتر گرد و غبار روی دریچههای تهویه.
نوسانات ولتاژ ناشی از دوری از شبکه اصلی
مناطق کوهستانی معمولاً در انتهای خطوط انتقال یا توزیع قرار دارند و فاصله طولانی از پست اصلی باعث افت ولتاژ و نوسانات مکرر میشود. همچنین امکان قطع و وصل مکرر برق به دلیل شرایط جوی وجود دارد.
راهکار عملی: نصب رله مانیتورینگ ولتاژ روی فیدر اصلی، استفاده از استابلایزر صنعتی برای تجهیزات حساس و در صورت امکان، استفاده از ژنراتور پشتیبان برای بارهای حیاتی.

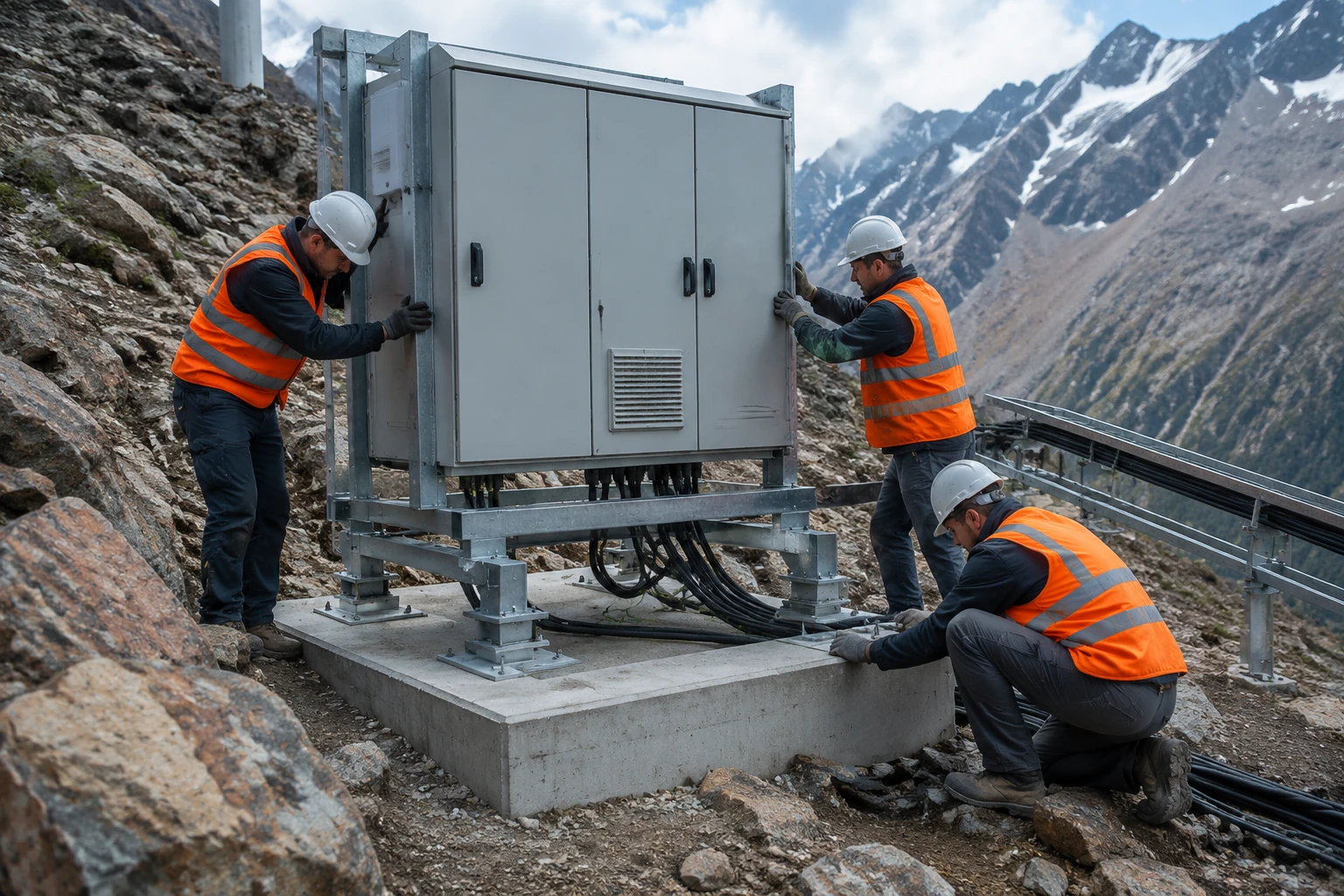

دسترسی سخت و پرت بودن منطقه برای تعمیر و نگهداری
شاید بزرگترین چالش غیرفنی، دشواری دسترسی به تابلو برق در مواقع خرابی باشد. جادههای صعبالعبور، مسافت طولانی، نبود نیروی متخصص در نزدیکی سایت و هزینه بالای حمل قطعه، همه دست به دست هم میدهند.
راهکار عملی: استفاده از قطعات با طول عمر بالا و ضریب اطمینان بیشتر حتی با قیمت بالاتر. همچنین پیشبینی یک جعبه قطعات یدکی ضروری در همان محل نصب تابلو.
حفاظت در برابر صاعقه
مناطق کوهستانی به دلیل ارتفاع و قرارگیری در معرض ابرها، مستعد صاعقه خوردن هستند. صاعقه میتواند مستقیماً به تابلو برق یا خطوط تغذیه کننده آن برخورد کند.
راهکار عملی: نصب سیستم ارتینگ استاندارد با مقاومت زیر ۱۰ اهم، نصب SPDهای تیپ ۱ و ۲ در ورودی اصلی تابلو، و محافظت از خطوط ورودی با میله صاعقه گیر.
جدول چالشها و راهکارهای کلیدی
چالش: کاهش قدرت خنک شوندگی در ارتفاع بالا - راهکار: محاسبه derating و انتخاب تجهیزات با margin بیشتر - اولویت: بالا
چالش: یخ زدگی قطعات - راهکار: هیتر با ترموستات و گریس مخصوص سرما - اولویت: ضروری
چالش: میعان رطوبت - راهکار: هیتر ضد رطوبت و عایق بندی کامل - اولویت: ضروری
چالش: وزش باد و گرد و غبار - راهکار: درجه حفاظت IP54/IP65 و فیلتر - اولویت: بالا
چالش: نوسانات ولتاژ - راهکار: رله مانیتورینگ و استابلایزر - اولویت: بالا
چالش: دسترسی سخت برای تعمیرات - راهکار: قطعات باکیفیت بالا و جعبه یدکی در محل - اولویت: متوسط
چالش: صاعقه - راهکار: ارتینگ مناسب و SPD - اولویت: ضروری
جمعبندی
نصب تابلو برق در محیطهای کوهستانی اگر با دانش و برنامهریزی قبلی انجام نشود، به یک نقطه ضعف بزرگ در تأسیسات تبدیل خواهد شد. چالشهای اصلی عبارتند از ارتفاع و کاهش خنک شوندگی، سرمای شدید و یخ زدگی، رطوبت و میعان، باد و گرد و غبار، نوسانات ولتاژ، دسترسی سخت و خطر صاعقه. برای هر یک از این چالشها راهکار مشخصی وجود دارد که مهمترین آنها: استفاده از تجهیزات مناسب ارتفاع و سرما، نصب هیترهای ضد رطوبت و ضد یخ، انتخاب بدنه با درجه حفاظت بالا، رله مانیتورینگ ولتاژ و SPD میباشد. هزینه اضافی این راهکارها، در برابر خرابی زودهنگام و هزینههای بالای تعمیر در منطقه دورافتاده، کاملاً توجیه پذیر است.
