حل چالشهای کابلکشی زیردریایی برای اتصال تابلو برق
حل چالشهای کابلکشی زیردریایی برای اتصال تابلو برق
کابلکشی زیردریایی برای اتصال تابلو برق در سکوهای نفتی، نیروگاههای دریایی، جزایر، و پروژههای ساحلی، یکی از پیچیدهترین و پرهزینهترین بخشهای مهندسی برق است. فشار عظیم آب در اعماق، خوردگی ناشی از آب شور، کشش مکانیکی حین نصب و بهرهبرداری، و دسترسی دشوار برای تعمیر، مجموعه عواملی هستند که کابلکشی خشکی را به کلی متفاوت میکنند. در این مقاله، مهمترین چالشهای کابلکشی زیردریایی و راهکارهای حل آنها معرفی میشود.
تفاوت کابلکشی زیردریایی با کابلکشی خشکی
در کابلکشی زیردریایی، عوامل زیر وجود ندارند یا بسیار پیچیدهتر هستند:
- فشار هیدرواستاتیک آب (با هر ۱۰ متر عمق، حدود ۱ اتمسفر افزایش فشار)
- خوردگی الکتروشیمیایی ناشی از آب شور
- کشش ناشی از وزن کابل و جریانهای دریایی
- خطر لنگر انداختن کشتیها و آسیب فیزیکی
- دسترسی بسیار سخت و هزینهبر برای تعمیر
- جریانهای برگشتی و تداخل مغناطیسی
- عمر مفید محدودتر (معمولاً ۲۰ تا ۳۰ سال در مقابل ۴۰ تا ۵۰ سال در خشکی)
-

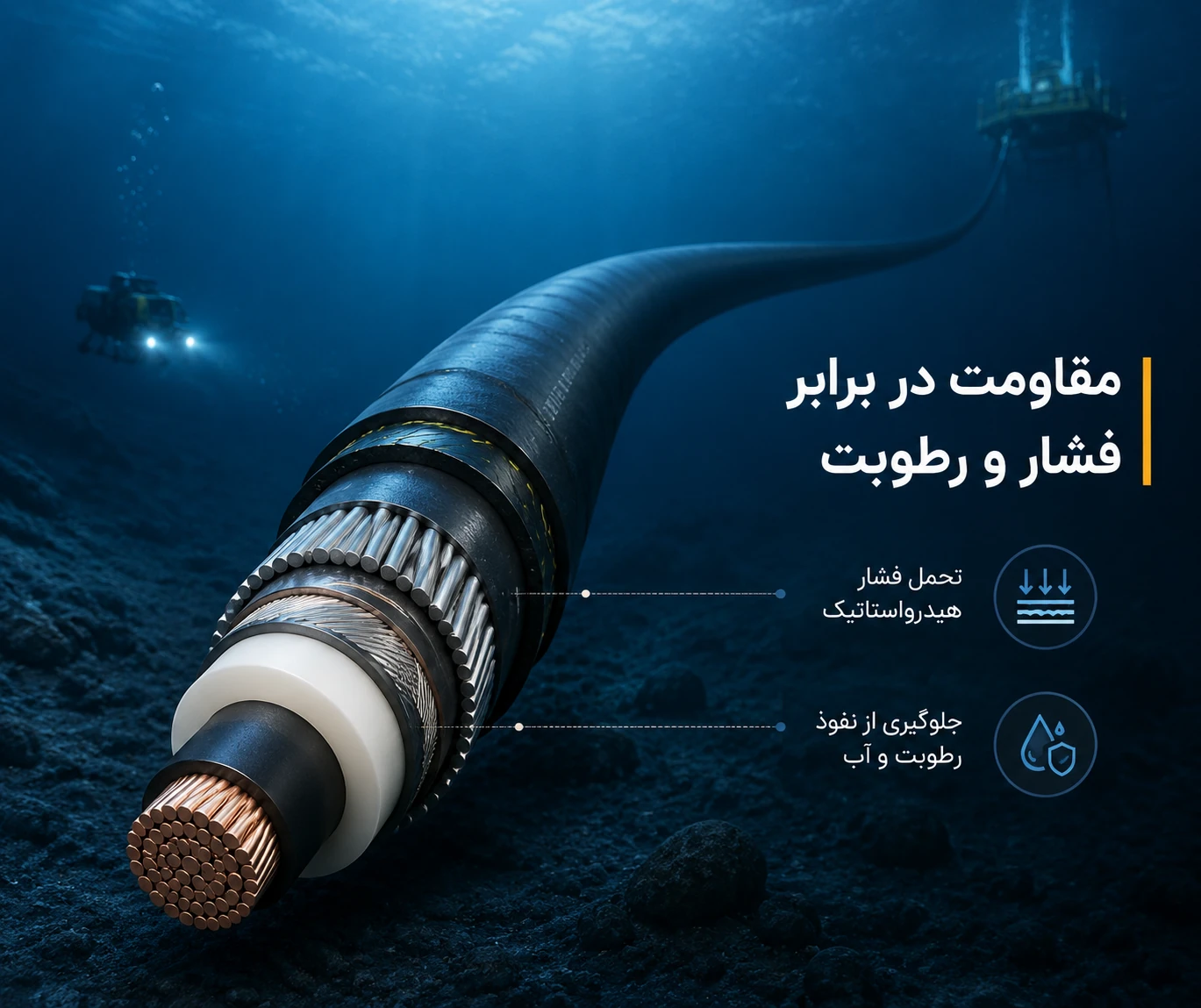

چالش ۱: فشار آب و نفوذ رطوبت در عمق
هرچه عمق بیشتر باشد، فشار آب به غلاف کابل بیشتر میشود. کوچکترین نفوذ آب به داخل کابل از طریق خراش یا محل اتصال، باعث اتصال کوتاه و خرابی کامل کابل در عرض چند ساعت میشود.
راهکارهای مقابله با فشار آب:
- استفاده از کابل با غلاف سربی (Lead sheath) یا آلومینیومی (ضد نفوذ کامل آب)
- استفاده از کابل با عایق فوم دار و ژل ضد آب (Water-blocking gel) در لایههای داخلی
- استفاده از کابل با زره فولادی (Steel wire armor) برای تحمل فشار خارجی
- استفاده از گلندهای مخصوص زیردریایی (Submarine cable glands) با چندین مرحله آببندی
- تست فشار (Hydrostatic test) روی کابل قبل از نصب در اعماق بیشتر از حداکثر عمق پروژه
نکته فنی: برای اعماق بیش از ۵۰۰ متر، کابلهای خاص با غلاف یکپارچه و بدون درز مورد نیاز است.
چالش ۲: خوردگی در آب شور دریا
آب دریا به شدت خورنده است. حتی استیل ضد زنگ معمولی در تماس طولانی با آب شور، دچار خوردگی حفرهای (Pitting corrosion) میشود.
راهکارهای مقابله با خوردگی:
- استفاده از استیل ضد زنگ ۳۱۶ یا ۳۱۶L (مقاوم به کلرید) برای تمام قطعات فلزی کابل و اتصالات
- استفاده از جنس تیتانیوم برای تجهیزات بسیار حساس یا در آب با دمای بالا
- استفاده از آندهای فدا شونده (زینک یا آلومینیوم) روی بدنه فلزی کابل و اتصالات
- پوشش پلی اتیلن ضخیم (HDPE) روی لایه زره فولادی
- استفاده از محافظ کاتدی (Cathodic protection) با اعمال ولتاژ خارجی
- شستشوی دورهای (در صورت دسترسی) برای جلوگیری از نشست موجودات دریایی -
چالش ۳: کشش مکانیکی حین نصب و بهرهبرداری
حین نصب، کابل زیردریایی با وزن خود (چندین تن در کیلومتر) کشیده میشود. همچنین جریانهای دریایی و جزر و مد، نیروی کششی دائمی بر کابل وارد میکنند.
راهکارهای مقابله با کشش:
- استفاده از کابل با زره فولادی دوبل (Double steel armor) برای تحمل کشش بالا
- محاسبه دقیق حداکثر کشش مجاز کابل و عدم تجاوز از آن حین نصب
- استفاده از روش نصب با شناورهای سطحی و جک استرس (Tensioner) برای کنترل کشش
- استفاده از کابلهای با ماژول یانگ بالا و ضریب انبساط حرارتی پایین
- شناورسازی موقت کابل حین نصب (با تانکهای هوای متصل) برای کاهش وزن
- استفاده از سیستم پایش کشش لحظهای (Load cell) در حین نصب
حداکثر کشش مجاز معمولی برای کابل زیردریایی ۲۰ تا ۵۰ کیلونیوتن (KN) است.

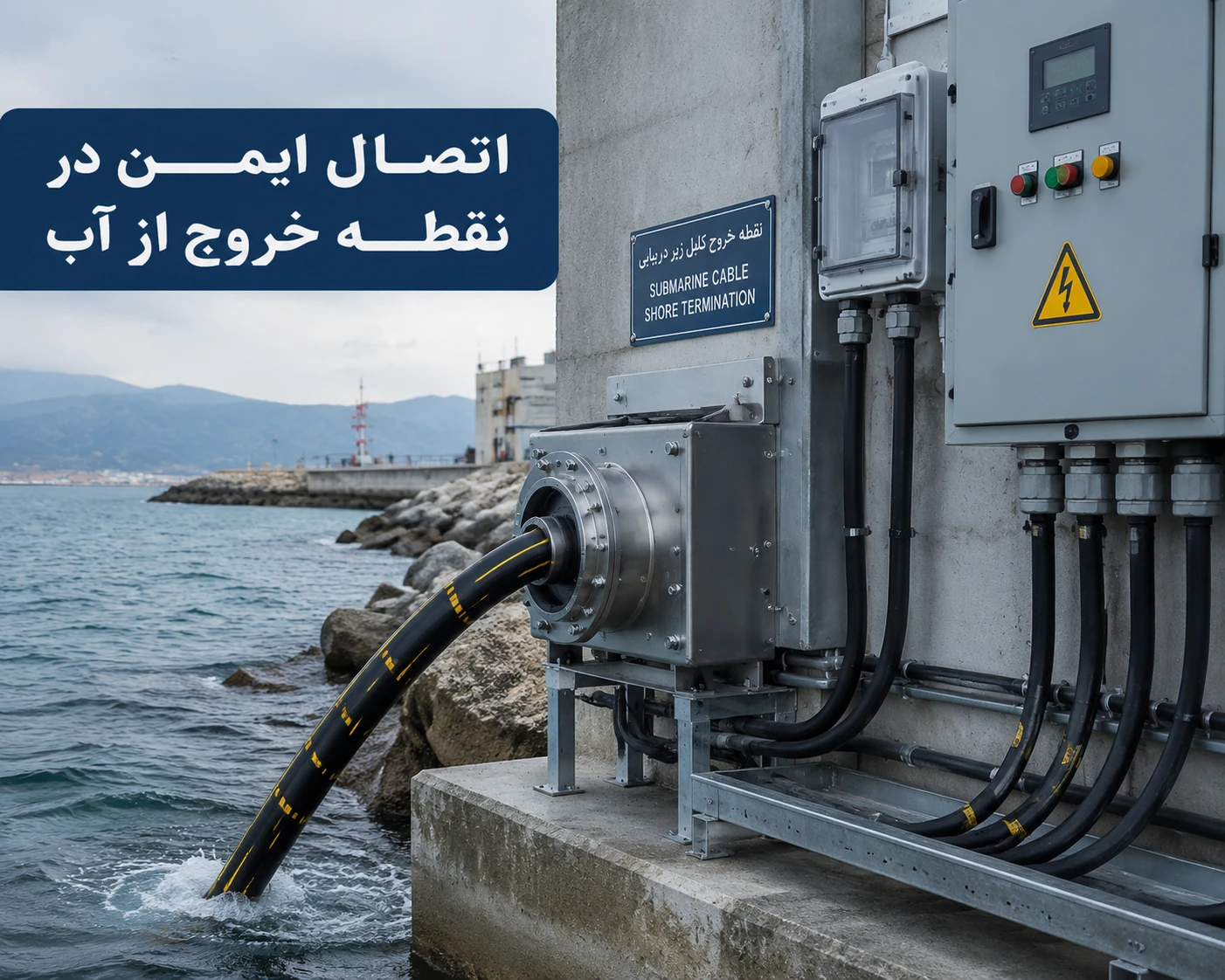

چالش ۴: اتصال کابل به تابلو برق در نقطه خروج از آب
نقطه اتصال کابل زیردریایی به تابلو برق (در ساحل یا روی سکو) بحرانیترین نقطه سیستم است. این نقطه هم تحت فشار آب است (زیر آب) و هم در معرض نوسانات جزر و مد و ضربات مکانیکی.
راهکارهای مقابله:
- استفاده از محفظه انتقال (Transition joint) مخصوص که کابل زیردریایی را به کابل خشکی متصل میکند
- ساخت اتاقک بتنی یا فولادی در نقطه خروج از آب با درجه حفاظت IP68
- استفاده از گلندهای چند مرحلهای با قابلیت تحمل فشار تا ۱۰ بار
- استفاده از کابل خروجی با عایق مخصوص و ضخیم (۳ تا ۵ برابر کابل معمولی)
- نصب تابلو برق در ارتفاع بالاتر از حداکثر سطح جزر و مد (حداقل ۲ متر بالاتر)
- پیشبینی سیستم زهکشی و پمپ تخلیه در اتاقک کابل -
چالش ۵: خنککنندگی کابل زیردریایی
بر خلاف کابل هوایی که توسط هوای محیط خنک میشود، کابل زیرزمینی در خاک نیمه عایق قرار دارد. کابل زیردریایی عملاً در یک عایق حرارتی (آب؟ خیر! آب رسانای حرارت خوبی است) - بله آب رسانای حرارت خوبی است، اما لایههای عایق کابل و عمق باعث میشود خنک شوندگی کمتر از کابل هوایی باشد.
راهکارها:
- انتخاب سطح مقطع کابل بزرگتر از محاسبات خشکی (معمولاً ۲۰ تا ۳۰ درصد بزرگتر)
- استفاده از کابل با هادی مس خالص (رسانایی بالاتر از آلومینیوم)
- استفاده از خنککنندگی اجباری (در پروژههای خاص) با گردش روغن یا آب در داخل کابل
- کاشت کابل در عمق کمتر (در صورت امکان و ایمنی) برای استفاده از خنککنندگی آب سطحی -
چالش ۶: محافظت در برابر آسیب فیزیکی
کابل زیردریایی در معرض لنگر کشتیها، قایقهای ماهیگیری، زلزله دریایی و برخورد با اشیاء است.
راهکارهای حفاظت فیزیکی:
- دفن کابل در بستر دریا (با استفاده از شناورهای حفار) تا عمق ۱ تا ۳ متر
- استفاده از پوشش بتنی مسلح (Concrete armor) روی کابل در مناطق پرتردد
- نصب علامت و هشدار دریایی روی سطح آب برای اطلاع کشتیها
- استفاده از لایههای زره فولادی ضخیم (۶ تا ۱۰ میلیمتر)
- پایش دائمی مسیر کابل با رادار و سونار -
چالش ۷: تعمیر و نگهداری کابل زیردریایی
وقتی کابل زیردریایی در عمق ۵۰ متری آسیب ببیند، تعمیر آن بسیار دشوار و هزینهبر است.
راهکارهای کاهش نیاز به تعمیر:
- افزایش ضریب اطمینان (Safety factor) در طراحی (معمولاً ۲ تا ۳ برابر)
- نصب کابل اضافی (Redundant cable) در مسیرهای موازی
- استفاده از کابلهای با قابلیت خود ترمیمی در لایه عایق (فناوری نانو، گران)
- پایش وضعیت مداوم کابل با OTDR (نوری) و پایش دمای توزیع شده (DTS)
- پیشبینی نقاط ورود اضطراری (Junction boxes) در فواصل مشخص برای تعمیر قطعهای در صورت خرابی
- نگهداری قطعات یدکی کلیدی (کابل، گلند، مفصل) در انبار ساحلی -
مراحل اجرای کابل کشی زیردریایی
مرحله ۱: مطالعات مسیر یابی و بستر دریا (عمق، جنس بستر، جریانها، خطرات)
مرحله ۲: طراحی کابل مخصوص با توجه به عمق، مسافت، توان، ولتاژ و شرایط محیطی
مرحله ۳: ساخت کابل در کارخانه و تستهای فشار، کشش، عایقی و خوردگی
مرحله ۴: حمل کابل به محل پروژه با کشتی مخصوص کابلگذار (Cable laying vessel)
مرحله ۵: نصب با رعایت کشش مجاز و دفن در بستر دریا (در صورت نیاز)
مرحله ۶: اتصال به تابلو برق در دو طرف و تست نهایی
مرحله ۷: مستندسازی مسیر دقیق کابل با GPS برای بهرهبرداری و تعمیرات آینده
جدول مقایسه کابل زیردریایی در اعماق مختلف
عمق: ۰ تا ۵۰ متر - چالش اصلی: لنگر کشتی، امواج - نوع کابل: زره فولادی ساده + پوشش بتنی - هزینه نسبی: پایه (۱x)
عمق: ۵۰ تا ۲۰۰ متر - چالش اصلی: فشار آب متوسط، جریانهای دریایی - نوع کابل: زره دوبل + غلاف سربی - هزینه نسبی: ۱.۵x
عمق: ۲۰۰ تا ۱۰۰۰ متر - چالش اصلی: فشار بالا، کشش نصب - نوع کابل: زره دوبل + غلاف یکپارچه + محافظ کاتدی - هزینه نسبی: ۲.۵x
عمق: ۱۰۰۰ تا ۳۰۰۰ متر - چالش اصلی: فشار بسیار بالا، تعمیر غیرممکن - نوع کابل: خاص (بینظیر) با غلاف تیتانیوم - هزینه نسبی: ۵x
جمعبندی
کابل کشی زیردریایی برای اتصال تابلو برق یکی از تخصصیترین حوزههای مهندسی برق است. مهمترین چالشها شامل فشار آب و نفوذ رطوبت، خوردگی در آب شور، کشش مکانیکی حین نصب، اتصال بحرانی در نقطه خروج از آب، خنککنندگی، آسیب فیزیکی و تعمیر دشوار است. راهکارهای اصلی عبارتند از: استفاده از کابل با غلاف سربی، زره فولادی و پوشش HDPE، استفاده از استیل ۳۱۶ و آندهای فدا شونده برای مقابله با خوردگی، محاسبه دقیق کشش مجاز و استفاده از تجهیزات کنترل کشش، و دفن کابل در بستر دریا. هزینه کابل کشی زیردریایی ۵ تا ۲۰ برابر کابل کشی خشکی است و طراحی و اجرای آن باید توسط متخصصان مجرب و با رعایت استانداردهای بینالمللی مانند IEC 60287 و IEEE 1120 انجام شود.
