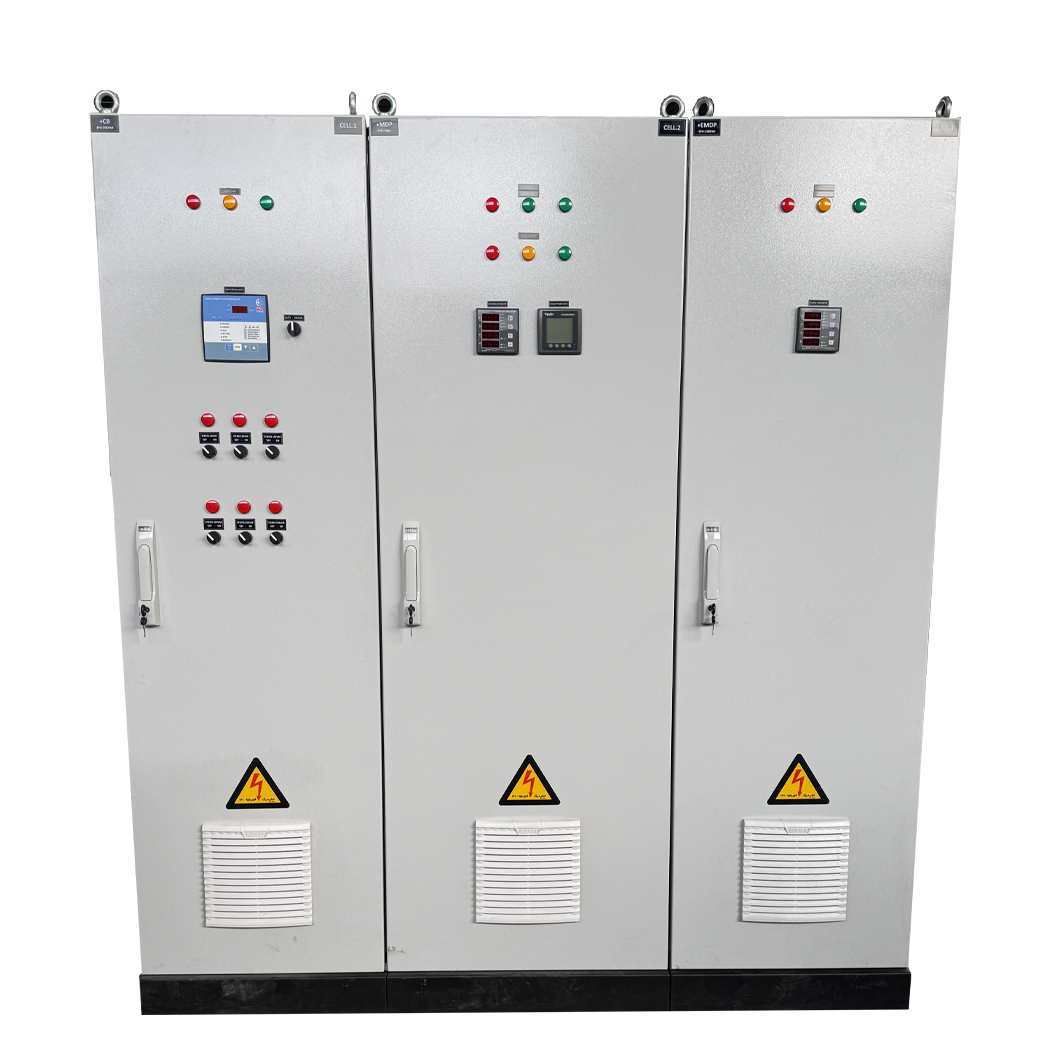

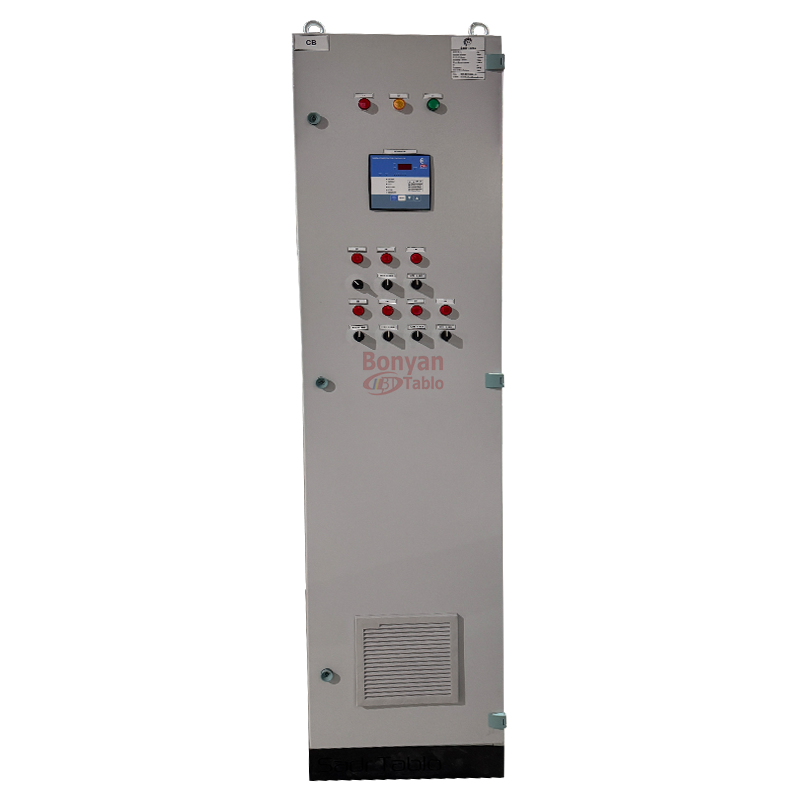

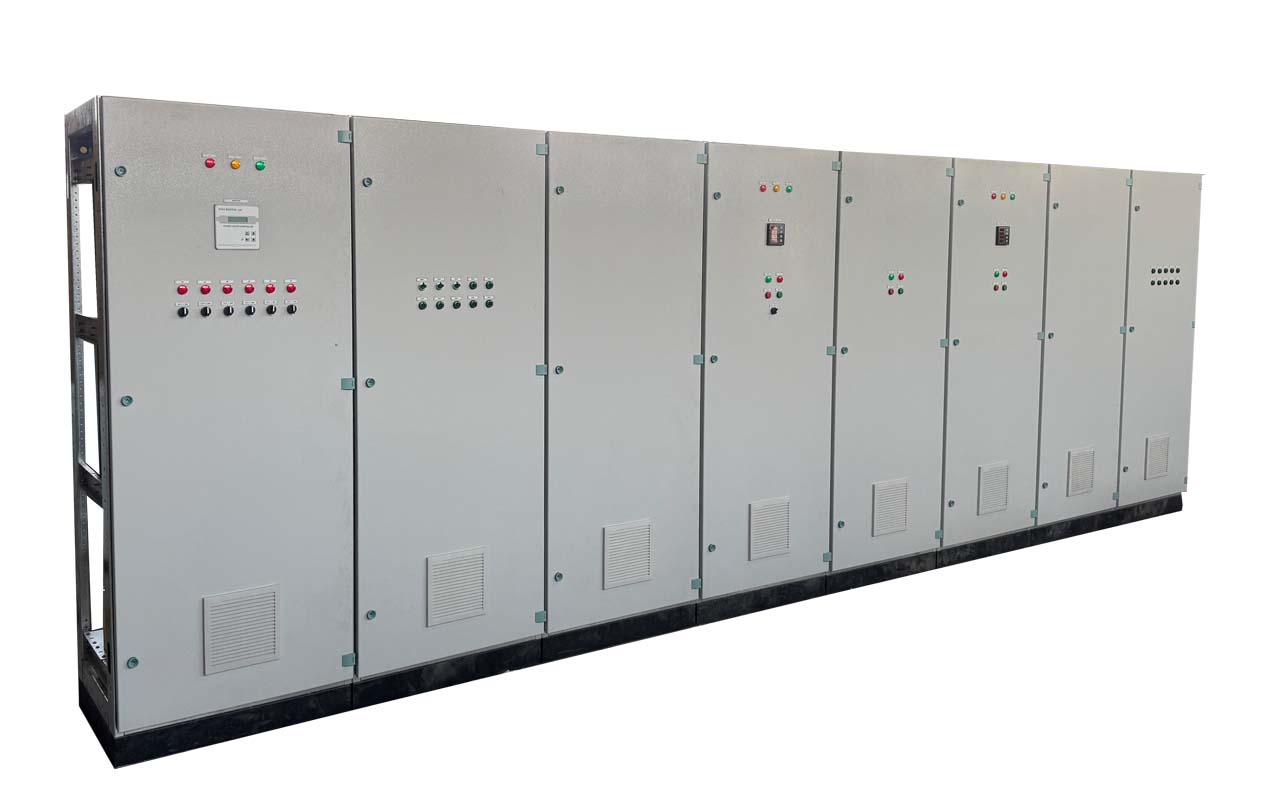

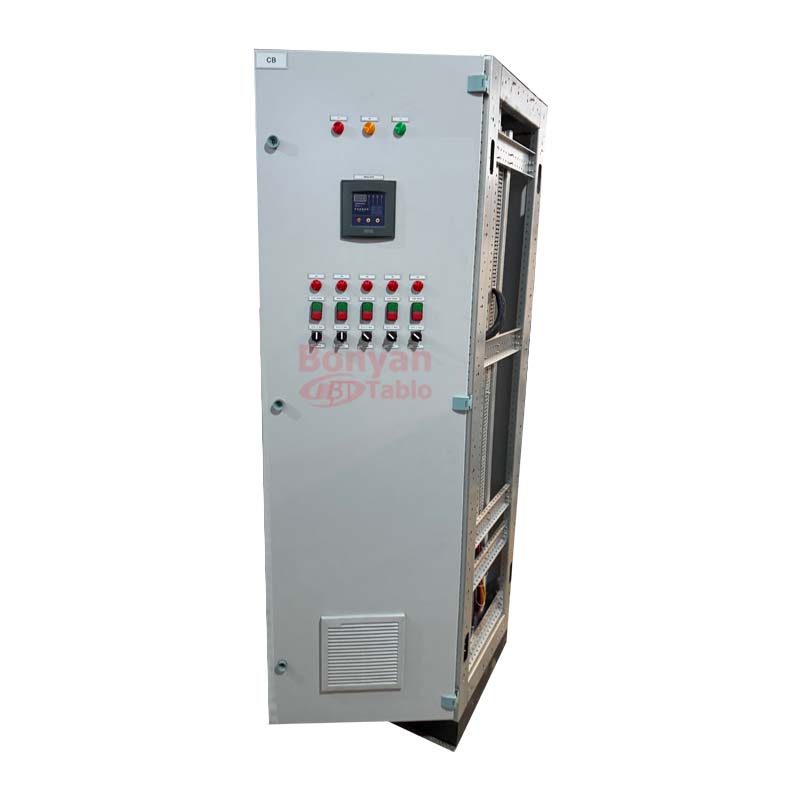

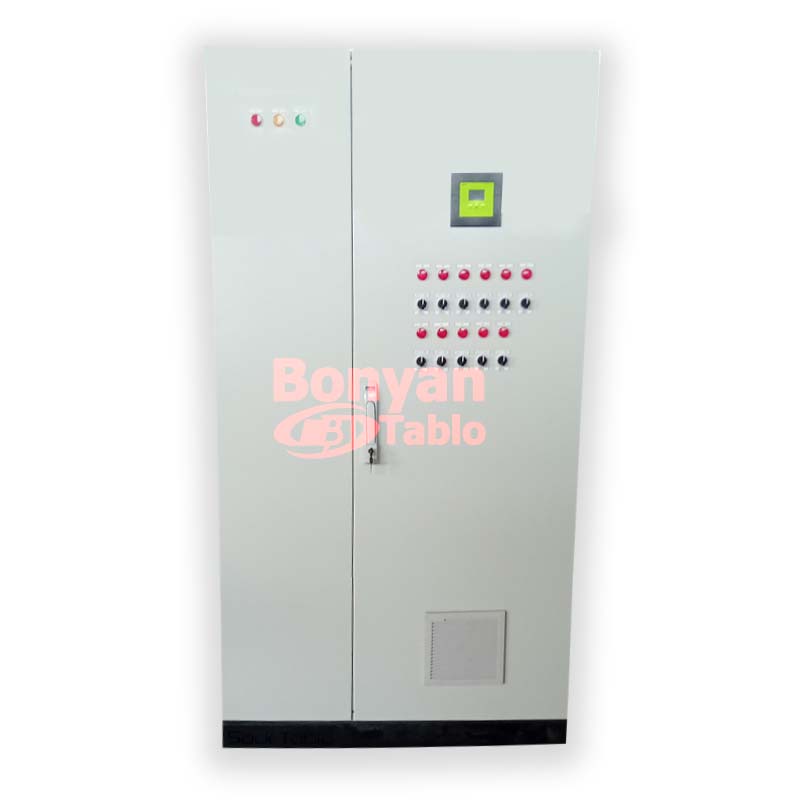

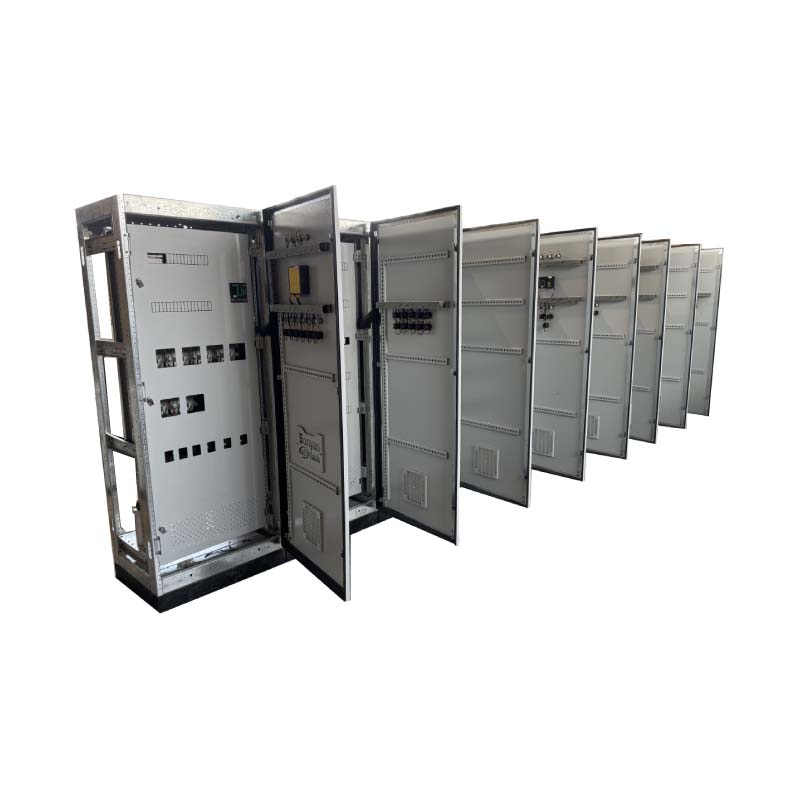

تابلو برق بانک خازن Capacitor bank switchboard

چرا بانک خازن؟

اغلب دستگاه‌ها و مصرف کنندگان الکتریکی برای انجام مفید نیازمند مقداری توان راکتیو برای مهیا کردن شرایط لازم برای انجام کار می‌باشند. به عنوان مثال موتورهای الکتریکی AC برای تبدیل انرژی الکتریکی به انرژی مکانیکی نیازمند تولید شار مغناطیسی در فاصله هوایی موتور هستند، ایجاد شار تنها توسط توان راکتیو امکارپذیر می‌باشد و با افزایش بار مکانیکی موتور مقدار توان راکتیو بیشتری مصرف می‌گردد.

عمده مصرف کنندگان انرژی راکتیو عبارتند از:

1.    سیستم‌های الکترونیک قدرت مثل مبدل‌های AC به DC و برعکس
2.    مصرف کننده‌های دارای مشخصه غیر خطی
3.    مصرف کنندگانی که در شکل موج ولتاژ محل تغذیه خود، هارمونیک ایجاد می‌کنند
4.    ثبت کننده‌های ولتاژ
5.    کوره‌های قوس الکتریکی
6.    متعادل سازی بارهای نامتعادل
7.    کوره های القایی

پس نمی شود مصرف انرژی راکتیو را به صفر رساند.

انتقال انرژی راکتیو، انتقال جریان الکتریکی است که انتقالش نیاز به کابل کشی با سطح مقطع بالا، دکل‌های فشارقوی و مقاوم دارد، درنتیجه هزینه‌ای بالا و افزایش تلفات الکتریکی و کاهش راندمان شبکه را به همراه دارد پس باید انرژی لازمه را در محل تامین کرد که در اینجا نیاز به بانک خازن مطرح می‌شود.
خازن اصطلاحا تولیدکننده انرژی راکتیو است، اما خازن تنها راکتیو تولید نکرده بلکه مصرف کننده آن نیز می‌باشد. خازن ها انرژی ذخیره شده‌ی خودشان را به شبکه می‌دهند و در زمانی که القاگر، انرژی ذخیره شده‌اش را به شبکه پس می‌دهد خازن از شبکه انرژی می‌کشد، حال اگر القاگر و خازن در کنار هم قرار گیرند هنگامیکه خازن انرژی می‌دهد القاگر آن انرژی را می‌گیرد و زمانی که خازن انرژی می‌گیرد القاگر انرژی می‌دهد اینکار موجب تعادل انرژی بین القاگر و خازن گشته و تبادل انرژی بین مصرف کننده و شبکه صورت می‌گیرد.

برای ثبت ولتاژ در شبکه سه راه وجود دارد:

1.    تقویت شبکه
2.    کاهش بار مصرفی
3.    استفاده از خازن

که بهترین حالت استفاده از خازن می باشد.

بررسی اقتصادی خازن گذاری:

1.    افزایش بهای دیماند است که در اثر جریمه مصرف توان راکتیو در قبوض صادر می‌شود.
2.    افزایش بهای اکتیو مصرفی است که در اثر جریمه مصرف توان راکتیو در قبوض صادر می‌شود.
3.    هزینه توان راکتیو است.

در چنین شرایطی تنها راه کاهش هزینه‌ها استفاده از جبران سازی توان راکتیو است.

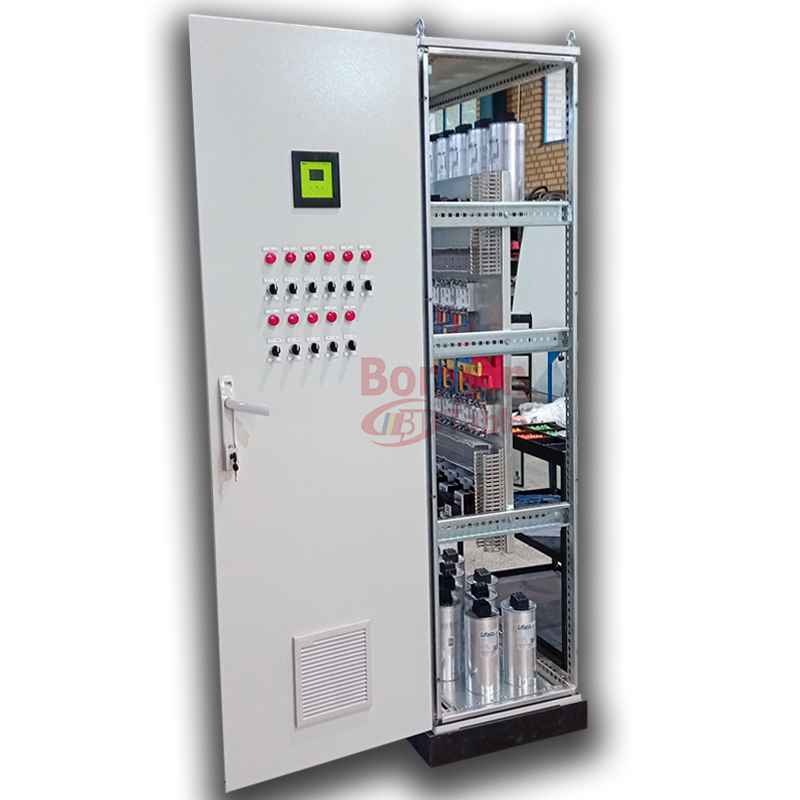

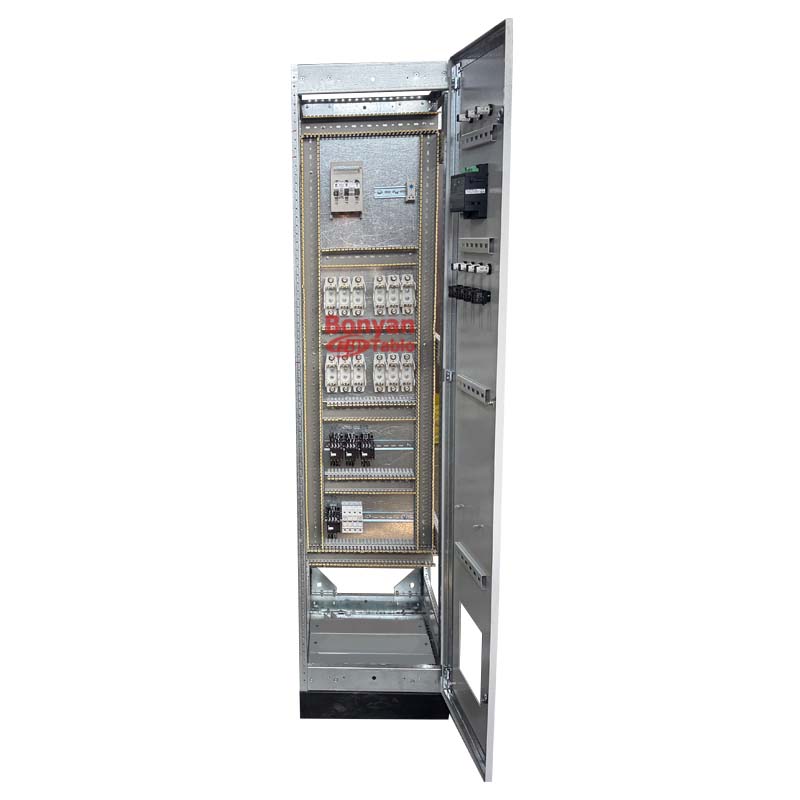

تجهیزات تابلوبرق بانک خازن

1.    خازن ( که در سه نوع رزینی، گازی و روغنی به دوحالت سیلندری و کتابی تولید می شود.)
2.    کنتاکتورهای خازنی
3.    رگلاتور
4.    کلید فیوزها
5.    فیوزهای کندکار
6.    چراغ سیگنال
7.    شستی ها
8.    سلکتوری
9.    ملزومات تابلویی ( داکت، سیم، شمش، و ....)
