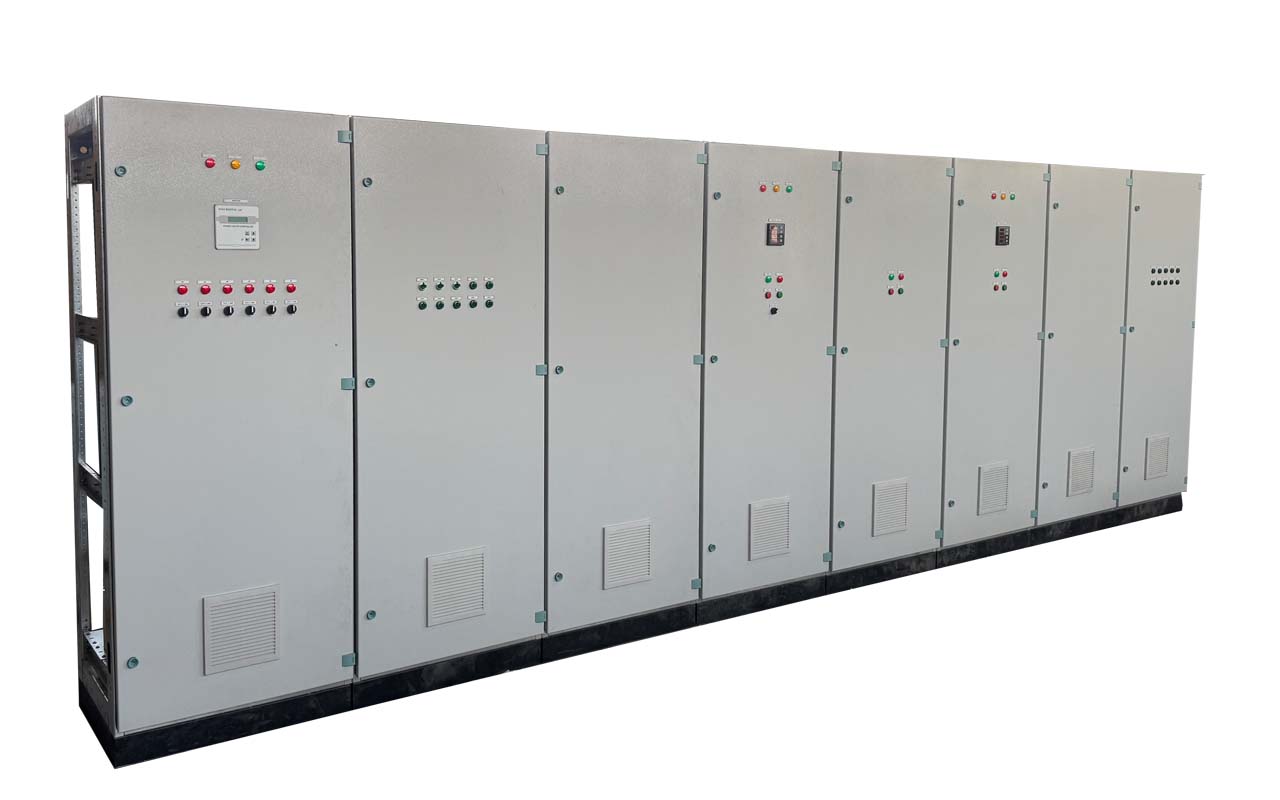

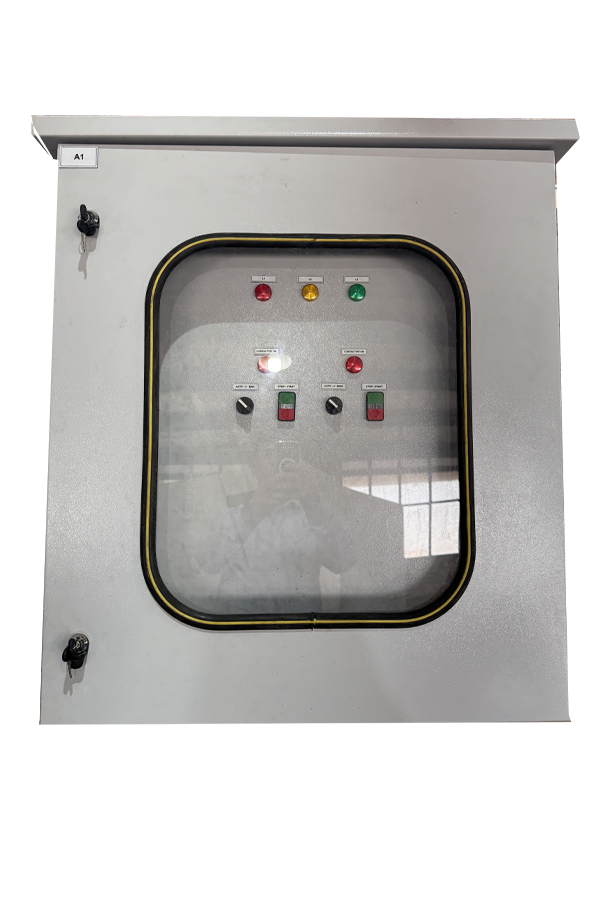

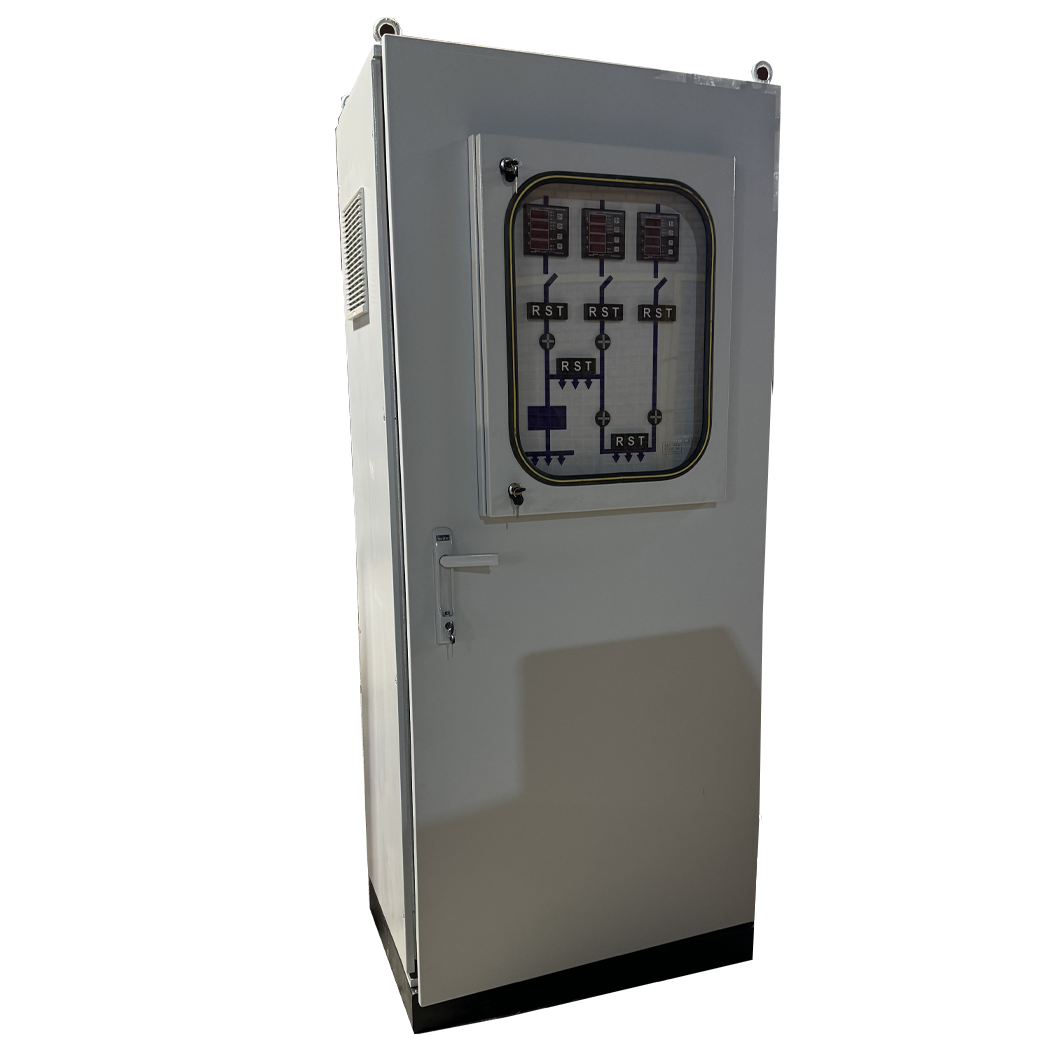

تابلو برق چنج اور Changer switchboard

در این مقاله قصد داریم ابتدا به مفهوم تابلو برق چنج آور و  کاربرد آن، مزایا و معایب استفاده آن راهکارهای بهینه سازی عملکرد تابلو برق چنج آور  و... بپردازیم  و پس از مطالعه آن شمابه راحتی قادر به استفاده مطلوب و حل مشکلات احتمالی مربوط به این دسته از تابلوهای صنعتی خواهید بود...

با ما همراه باشید

بارها با مشکل قطعی برق مواجه شده اید و اصطلاح برق اضطراری را شنیده اید...

در واقع زمانی که برق اصلی شهر قطع می‌شود به دو صورت بدون وقفه یا یا با وقفه چند ثانیه ای برق اضطراری وصل میشود. زمانی که برق اضطراری بدون وقفه پس از قطعی برق وصل می‌شود در واقع از سیستم UPSاستفاده می‌شود و برای مکان هایی که نباید هیچگونه قطعی برقی رخ دهد استفاده می‌شود. اما روش دیگر که پس از چند ثانیه از قطعی، برق وصل می‌شود که استفاده از سیستم دیزل ژنراتور است که با وصل شدن برق شهر به صورت اتومات خاموش می شود  .

تابلو برق چنج آور چیست؟

تابلو برق چنج آور تابلویی است که قابلیت تغییر وضعیت به صورت اتوماتیک بین دو  ورودی برق را دارد یا به عبارتی دیگر قابلیت تغییر سطح ولتاژ یا جریان را در سیستم‌های برقی و الکترونیکی دارد.

تابلو برق های چنج آور در نیروگاه‌ها و سیستم‌های خودرویی و ماشین آلات و... کاربرد دارند.

قطعاتی که برای ساخت انواع تابلو برق چنج آور استفاده می‌شود یکسان هستند ولی این تابلوبرقهای چنج آور بنا به آمپر دیزل و قطعات داخلی تابلو در ابعاد مختلفی مطابق با نیاز مشتریان طراحی و تولید می‌شود.

بنابر این هنگام خرید تابلو چنج آور نسبت به شبکه های ورودی جریان‌های سیستم خود آگاهی داشته تا تابلوی مطابق با نیازتان را خریداری نمایید.

تابلو چنج اور دو دسته هستند:

1- تابلو چنج آور دستی

2- تابلو چنج آور اتوماتیک

تفاوت این دو :  در تایبو برق چنج آور دستی از کلید دو طرفه استفاده شده و در چنج آور اتومات از دو کلید موتوردار و یا دو کنتاکتور استفاده شده که به صورت خودکار منبع های جریان را تغییر میدهند.

انواع تابلو برق چنج آور:

تابلو برق چنج آور تک فاز

تابلو کنترل و سنکرون

تابلو برق چنج آور اتوماتیک

تابلو برق چنج آور دستی

تابلو برق چنج آور  AMF

تابلو برق ATS

تابلو برق چنج آور چگونه عمل میکند؟ تابلو برق چنج آور چگونه طراحی میشود؟

1. برق شهر وصل است و کنتاکتور k1  بدون احتمال تداخل برق ژنراتور (k2) وصل گردد.
2. با قطع شدن برق اصلی شهر، کنتاکتورk1  نیز بلافاصله قطع شده و با گذشت پنج ثانیه کنتاکتور k2 وصل می شود.
3. با وصل شدن برق اصلی، k2  بلافاصله قطع شده و k1  بعد از پنج ثانیه روشن می گردد.

تجهیزاتی که در ساخت تابلو برق چنج آور استفاده می‌شود عبارتند از:

• 1) مدار قطع و وصل (Circuit Breaker)

2) کنتاکتور (Contactor)

3) رله حفاظتی (Protective Relay)

4) ولت متر و آمپرمتر

5) ترمینال (Terminal Block)

6) سوئیچ (Switch)

7) منبع تغذیه (Power Supply)

8) کلیدها

ویژگی های کلیدی تابلو برق چنج اور :

ولتاژ نامی  400 ولت دارد.

کنترل فرمان این تابلو برق ولتاژی بین 12 الی  220  ولت دارد.

درجه حفاظت  IP4X  دارد.

این تابلو برق ها را به صورت PLC میتوانیم نصب کنیم.

تابلو برق چنج آور در چه جاهایی کاربرد دارد؟

صنایع مختلف از جمله کارخانه و.....

برج‌های خنک کننده و ارتباطی

اتاق های سرور

ساختمان های مسکونی

بیمارستان ها

شهربازی ها و تلکه کابین و ....

نحوه نصب کلید چنج آور؟ کلید چنج آور چگونه نصب میشود؟ هنگام نصب کلید چنج آور به چه نکاتی باید توجه کرد؟

• در محل نصب کلید چنج آور نباید لوله و یا سیم های برقی قرار داشته باشد.
• با استفاده از دستگاه های مخصوص از جمله دیوار شکنها سوراخی برای نصب کلید بر روی دیوار ایجاد کنید و با یک مته به قطر و ارتفاع مورد نیاز تمیز کنید.
• کابل های برقی و سایر را از طریق تابلو برق به کلید چنج آور کشیده و به آن متصل کنید .
• کلید باید درون سوراخی که ایجاد کردید قرار گیرد و با استفاده از پیچ ها روی دیوار فیکس شود
• عملکرد کلید را با استفاده از تستر برقی ارزیابی کنید و از صحت عملکرد آن اطمینان حاصل نمایید .

مدار کلید چنج اور چیست و چه کابردی دارد؟

مدار کلید چنج آور Charge Over Switch یک سیستم کنترلی است  که مانع شارژ اضافی باتری ها شده و از خرابی آن جلو گیری میکند .

چگونه سفارش تابلو برق چنج آور بدهیم ؟ چه عواملی را بریا سفارش تابلو برق چنج اور در نظر بگیریم؟

ابتدا باید بررسی کنیم تابلو چنج آور برای چه منظور و چه جایی قرار است استفاده شود ؟

پارکینگ ساختمان اداری یا کارخانه  و...

بسته به نوع کاربرد طراحی انجام دهیم  و ویژگی های فنی مورد نیاز را مشخص کنیم.

مواد اولیه و تجهیزات مورد نیازرا با برند مورد نظر با مشخص کنید.

در طراحی این تابلو باید به اندازه و طرح و رنگ بندی آن دقت لازم را نموده تا  ظاهری زیبا و کارامد را داشته باشد.

جهت دریافت مشاوره از متخصصین فنی بنیان تابلو با شماره 09361117006 تماس حاصل نمایید.

عوامل فنی مهم در ساخت تابلو برق چنج آور:

نقشه الکتریکال: طراحی نقشه یکی از مهم ترین بخش های ساهت تابلو برق است که به صورت نقشه جانمایی، تک خطی و یا سه خطی ارائه می‌شود...

رنگ آمیزی تابلو برق: از دیگر عوامل مهم ساخت تابلو برق می باشد که باید حتما توجه کنید قبل از اینکه تابلو را رنگ آمیزی کنید حتما چربی ها و فسفات را با  فرایند اسید شویی پالک کنید

بهتر است رنگ آمیزی را به صورت پودری و الکترواستاتیکی انجام دهید و  از رنگ های عایق ضربه و حرارت و رطوبت و رنگ سفید با کد  7032 و 7035  استفاده کنید.

برندهای معروف تولید کننده کلید چنج آور:

کلید چنج آور سکومک (Socomac Changeover Switch)

کلید چنج آور چینت Chint Changeover Switch

کلید چنج آور تلرگان  Changeover switch Telergon
