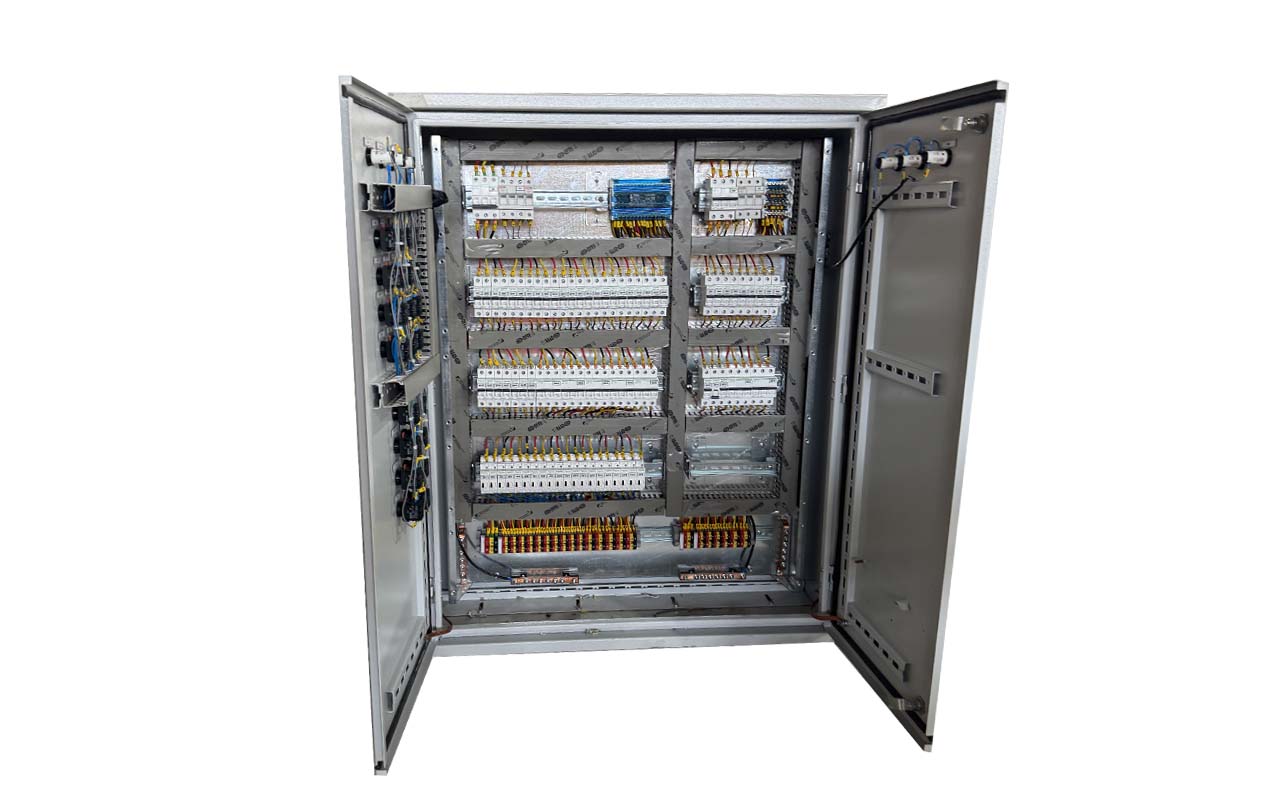

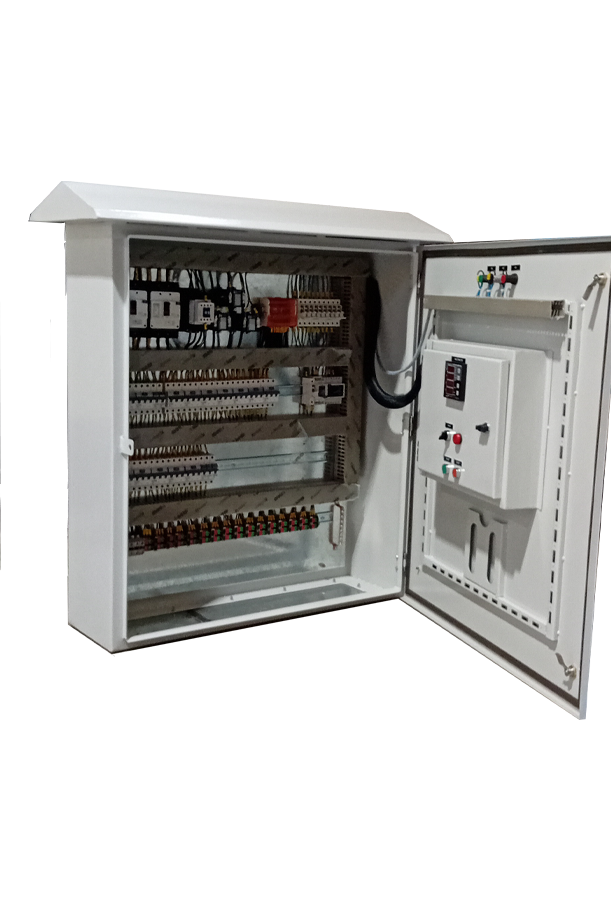

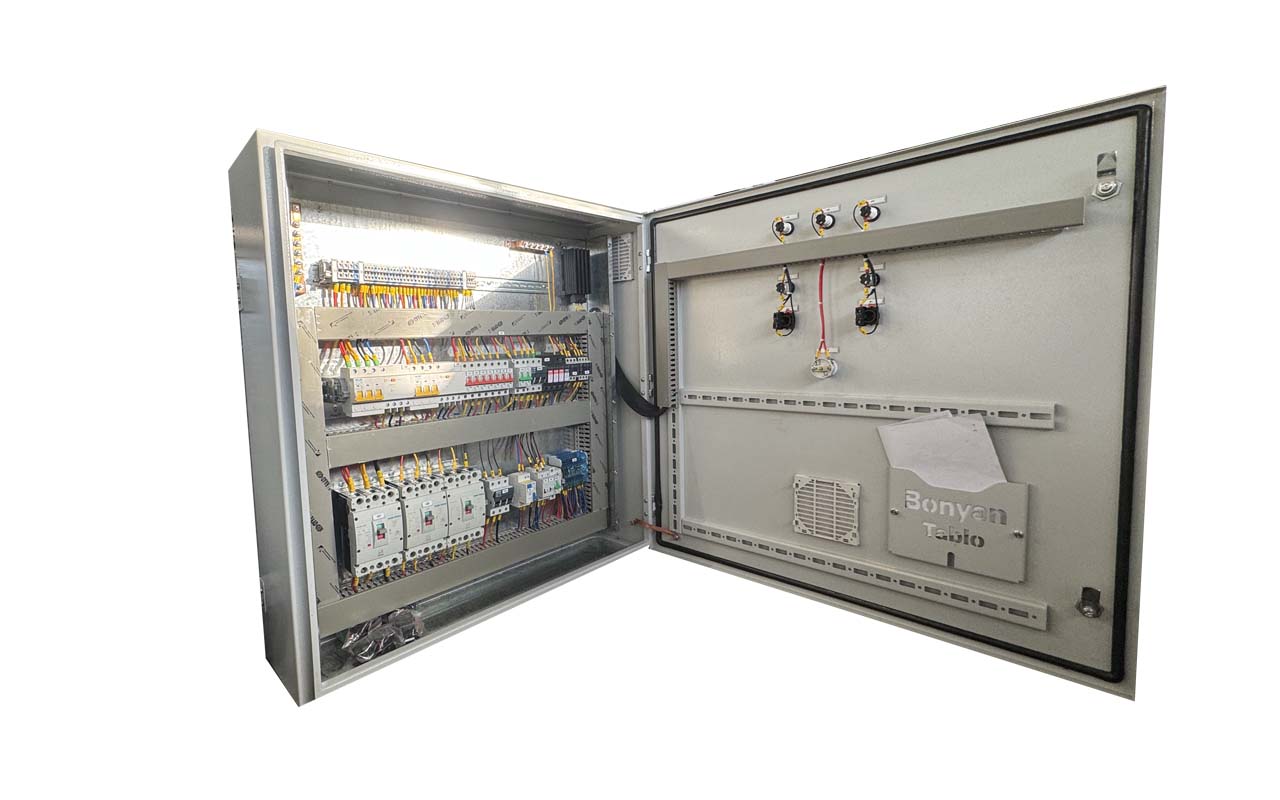

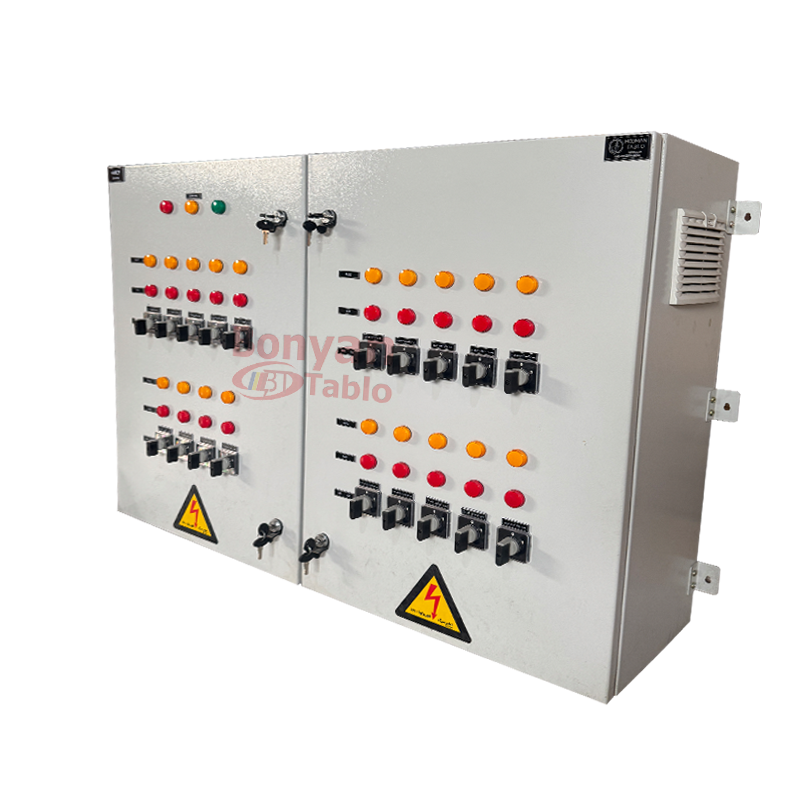

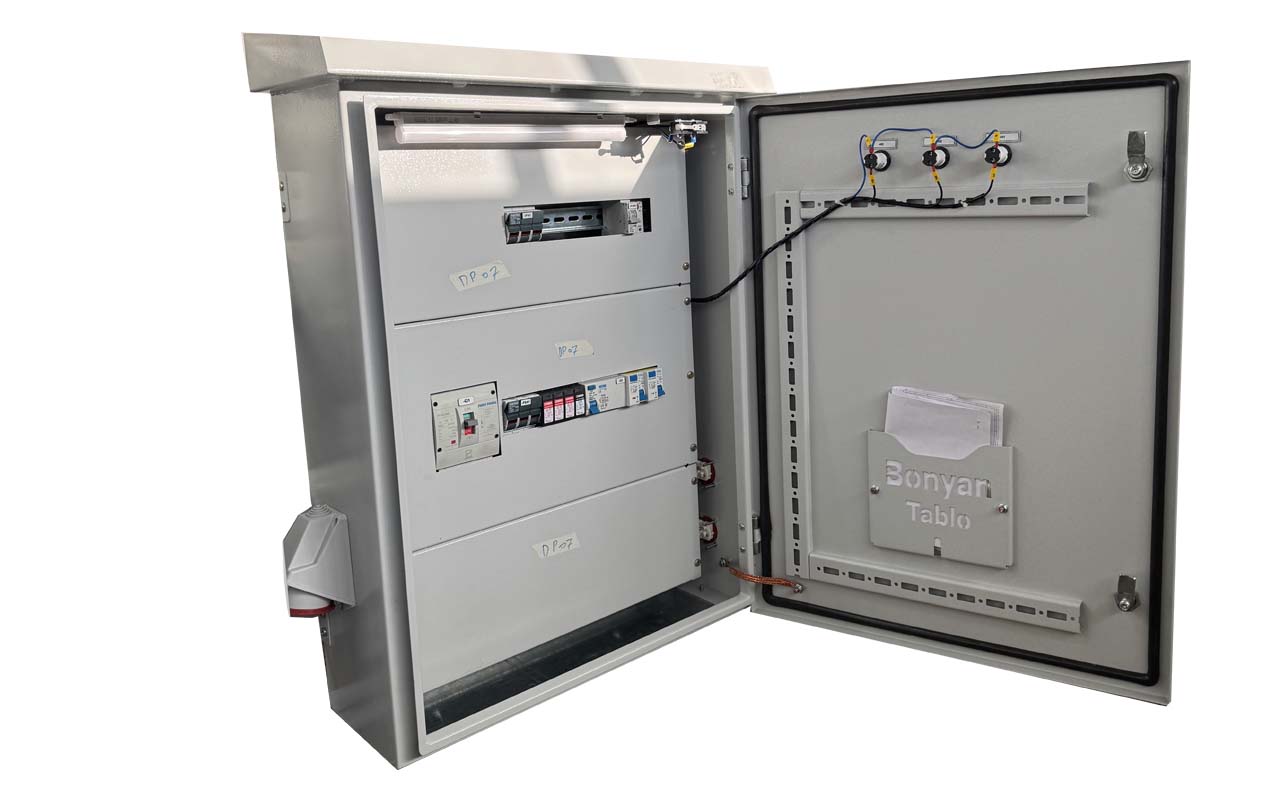

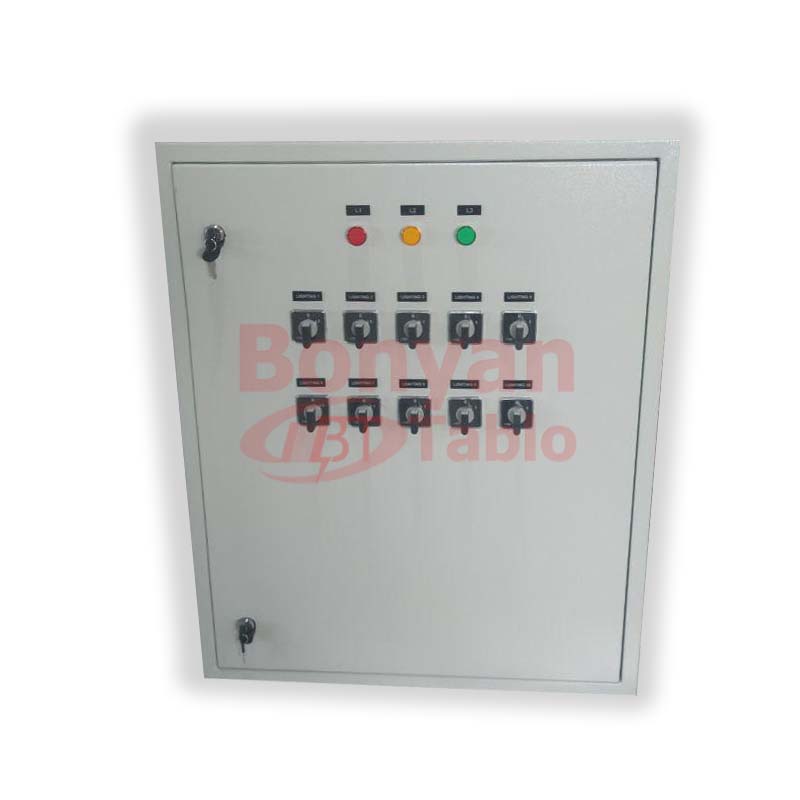

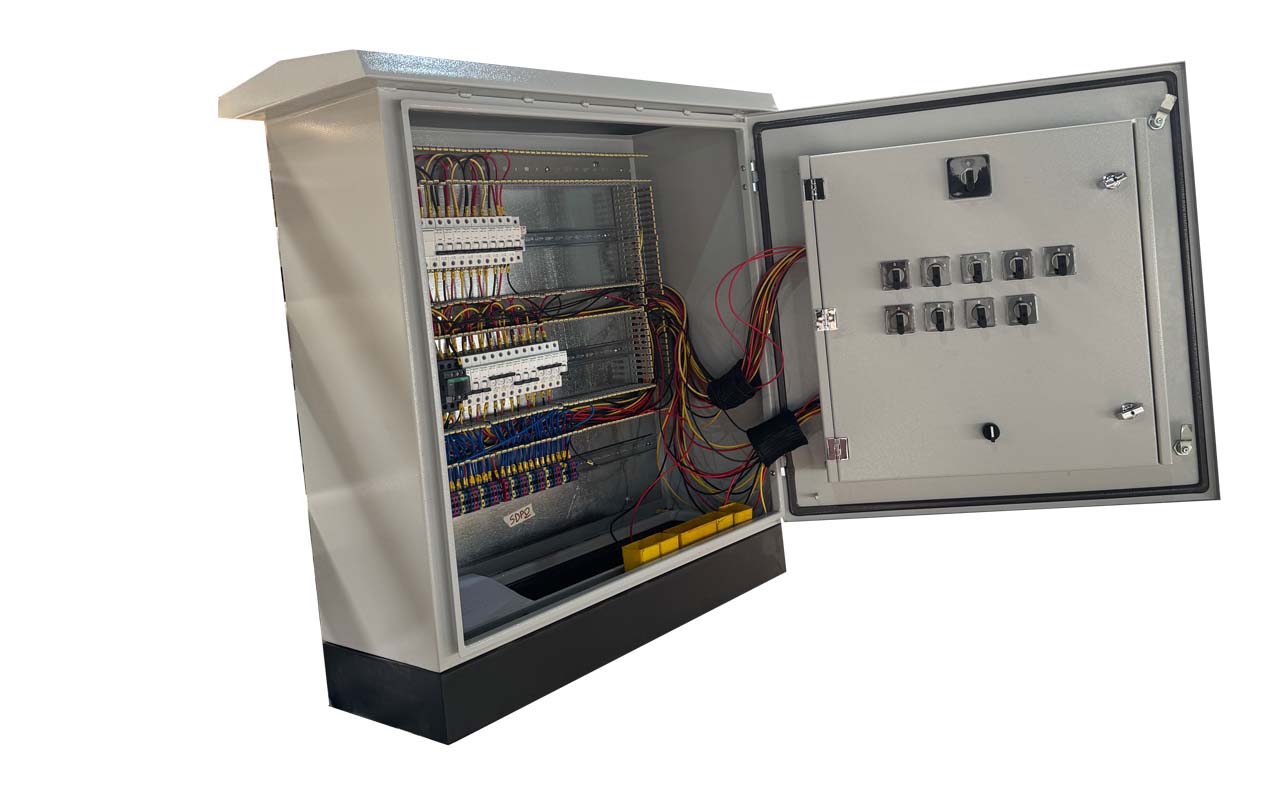

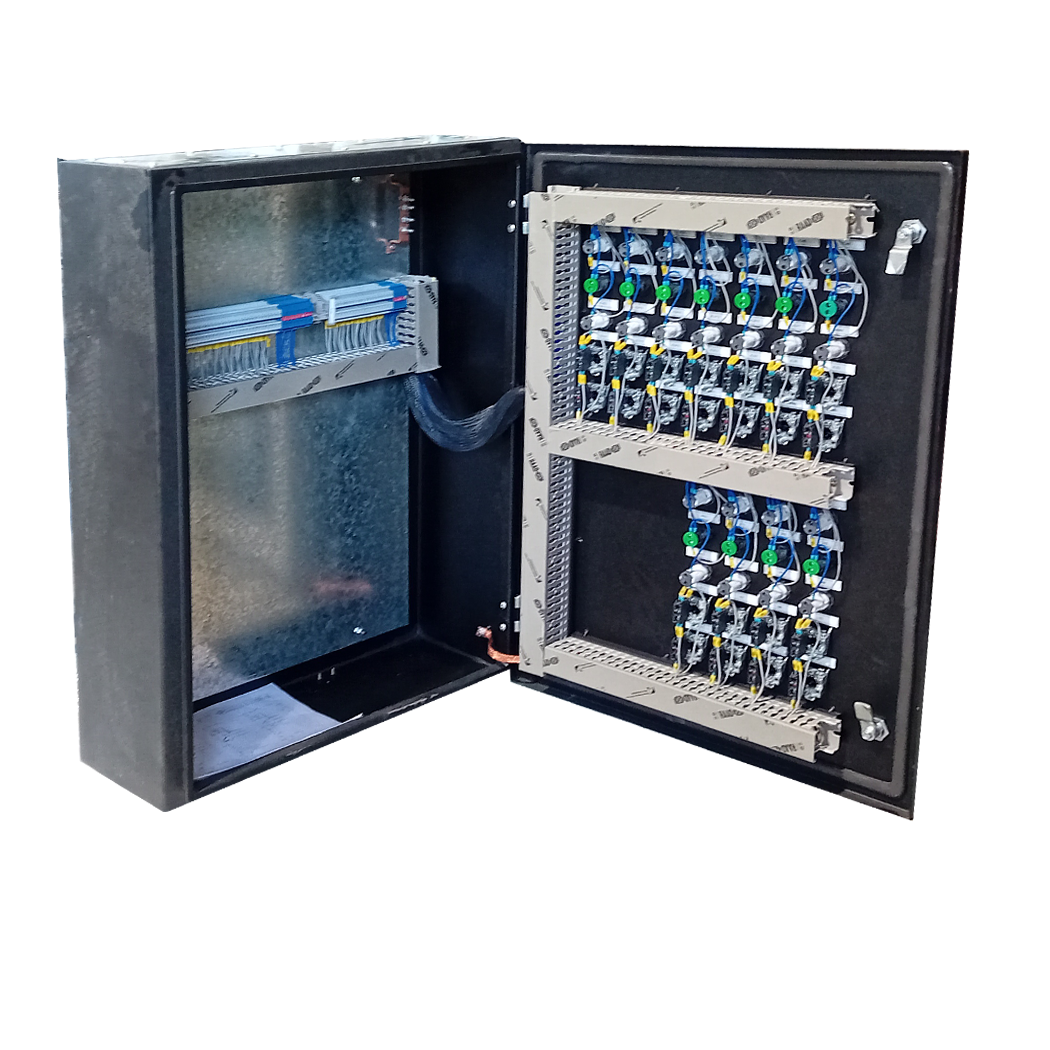

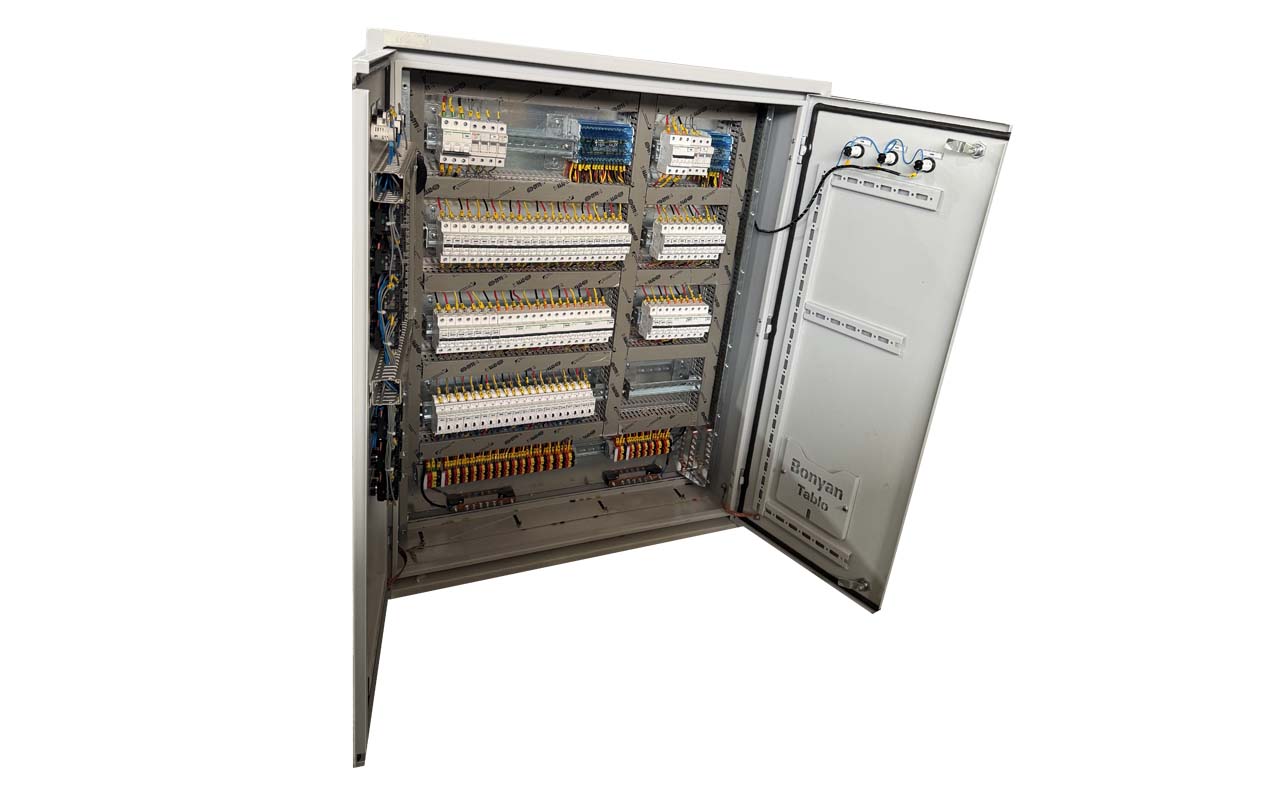

تابلو برق روشنایی محل Local lighting board

انرژی الکتریکی بعد از ورود به مجموعه ها و گذر از تابلوهای برق اصلی و تابلوهای پایین دستی در نهایت بخشی از این انرژی الکتریکی جهت مصرف روشنایی ها پیش بینی شده است که باید توسط تابلوبرق های روشنایی دریافت و کنترل وبه روشنایی های مورد نظر هدایت شوند.

تابلوبرق های روشنایی عموما یک ورودی برحسب آمپر که به صورت اتوماتیک یا مینیاتوری می باشد و برحسب خروجی هایی که به صورت مستقیم به مصرف کننده متصل می کردد مورد استفاده قرار می گیرد و یا توسط مدارات رمان مثل رله های ضربه ای ، فتوسل و کنتاکتور طراحی و تولید می شوند.

رله های ضربه ای که بیشترین کاربرد را دارند در مجموعه های بزرگ مثل سالن ها و رستوران ها و ... مورد استفاده قرار می گیرند دارای یک بوبین می باشند که با هر بار دریافت سیگنال از شستی ها وصل و قطع می گردد و می توان برای یک مسی روشنایی تعدادی شستی در جای جای سالن پیش بینی کرد.

فتوسل یا ساعت های نجومی:

این تجهیز برای کنترل اتوماتیک روشنایی برای روشن شدن در شب و روز به صورت اتوماتیک مورد استفاده قرار می گیرد.
ساعت نجومی بر حسب کدی که در برنامه آن تعریف می شود عمل می کند و عملکرد به مراتب بتری از فتوسل ارد و اگر مصرف کننده های بیشتر از 5 آمپر داشته باشیم یک کنتاکتور را در مسیر قدرت قرار می دهند و از ساعت نجومی یا توسل به عنوان مدار فرمان استفاده می کنند.

فیوزهای مینیاتوری در سه تیپ B،C،D، هستند:

تیپ B با کاربری روشنایی تولید می شود.

تیپ C برای موتوری سبک با عملکرد کمی زودتر هستند.

تیپ D برای موتوری سنگین با عملکرد دیرتر.

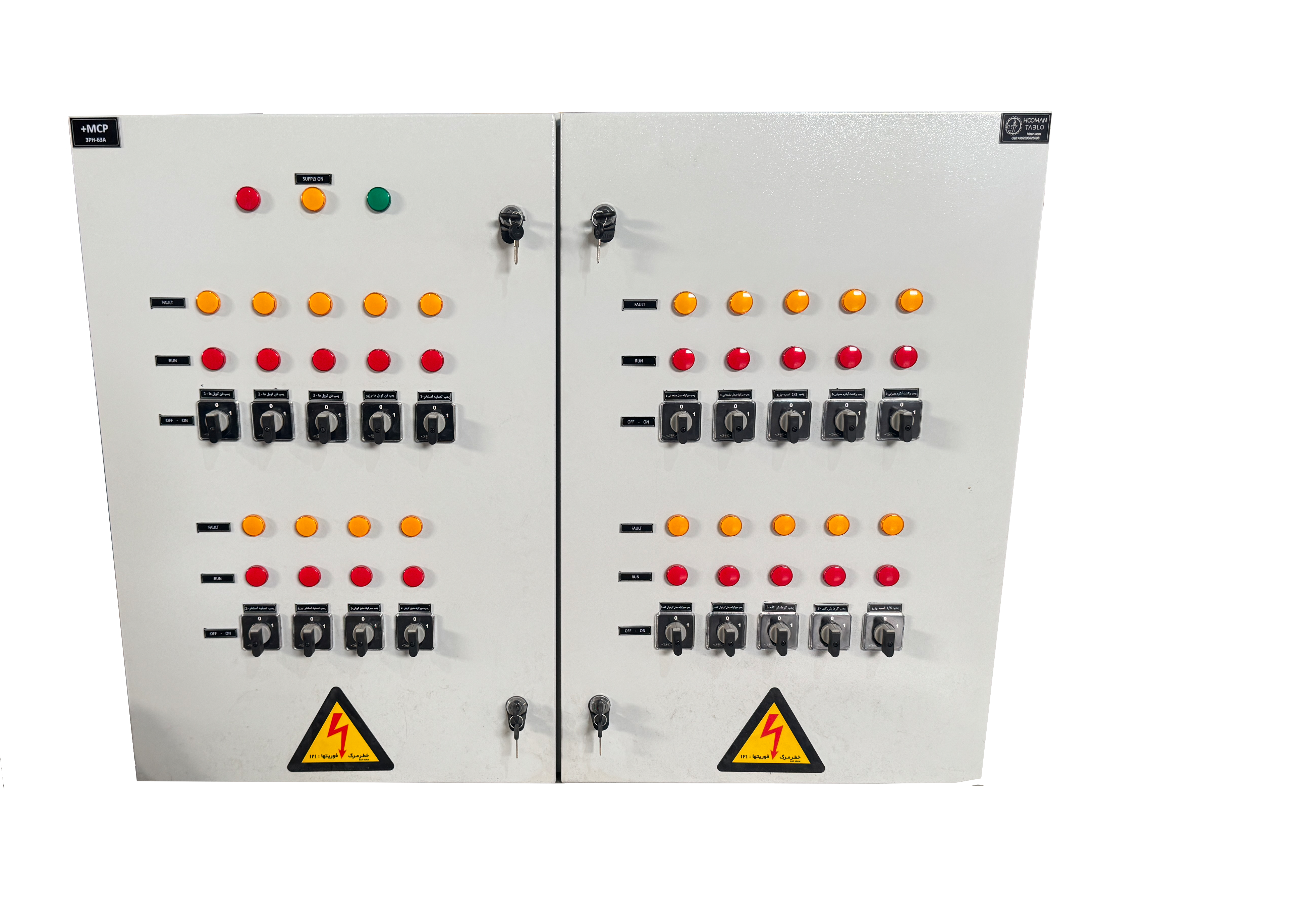

برای ایمنی و کنترل اپراتورها در تابلوهای روشنایی از کلیدهای گردان 1601 نیز استفاده می کنند تا کاربر جهت تسهیل و انیت در قطع و وصل شدن از آن استفاده کند این کلید ها روی درب تابلو نصب می شوند.

برای استفاده بعضی از مصرف کننده های روشنایی در محیط های عمومی در کف استخر که اتمال برق گرفتگی وجود دارد در تابلوهای روشایی از پاورسوئیچینگ ها استفاده می شود که برق 220 ولت را به 12VDC تبدیل می کند.

اجزای تابلوبرق روشنایی

1.    فیوزهای مینیاتوری تیپ B
2.    کلید اتوماتیک
3.    کنتاکتور
4.    ساعت نجومی
5.    فتوسل
6.    رله ضربه ای
7.    پاورسوئیچینگ
8.    چراغ سیگنال
9.    ترمینال
۱۰.    شستی
1۱.    کلیدهای گردان
