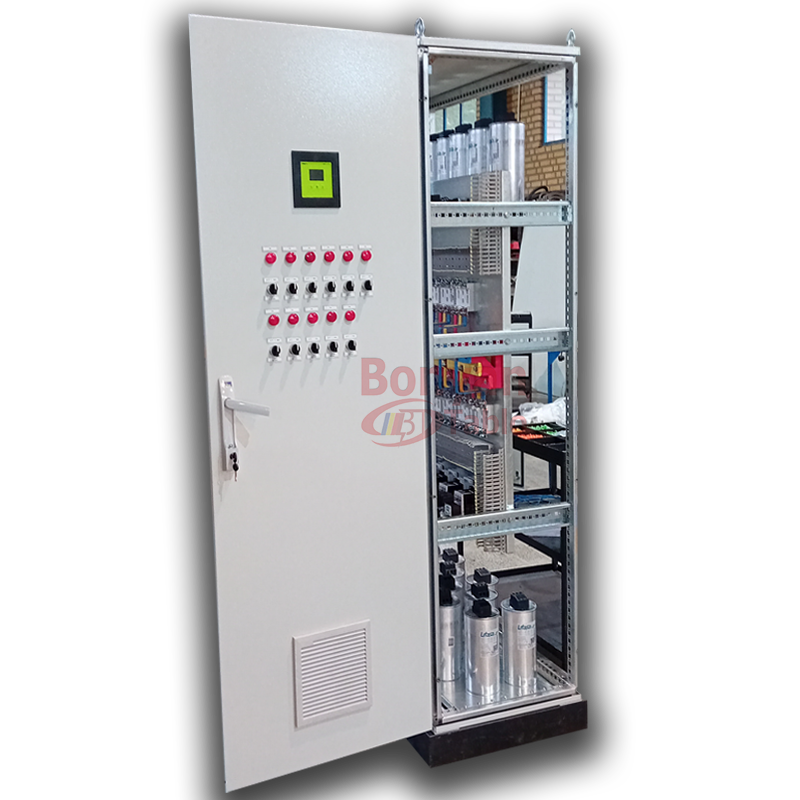

تابلو برق موتورخانه؛ طراحی و ساخت متناسب با نیاز پروژه

تابلو برق موتورخانه یکی از بخش‌های مهم سیستم تأسیسات ساختمان است که وظیفه کنترل، فرمان‌دهی و حفاظت از تجهیزات الکتریکی موتورخانه را بر عهده دارد. پمپ‌های سیرکولاتور، مشعل، فن‌ها و سایر تجهیزات برقی، بسته به نوع سیستم و طراحی تأسیسات، می‌توانند از طریق این تابلو کنترل شوند.

انتخاب تابلو برق مناسب به نوع تجهیزات، تعداد مصرف‌کننده‌ها، شیوه بهره‌برداری و سطح اتوماسیون موردنیاز بستگی دارد. یک تابلو متناسب با پروژه می‌تواند مدیریت تجهیزات را ساده‌تر کند، امکان کنترل منظم‌تر عملکرد آن‌ها را فراهم آورد و به حفاظت بهتر مدارهای الکتریکی کمک کند.

در بنیان تابلو، طراحی و ساخت تابلو برق موتورخانه بر اساس مشخصات پروژه و نیاز کارفرما انجام می‌شود. برای انتخاب ساختار مناسب، می‌توان نوع تجهیزات، نحوه کنترل و امکانات حفاظتی موردنیاز را پیش از سفارش بررسی کرد.

تابلو برق موتورخانه چه کاربردی دارد؟

تابلو برق موتورخانه مرکز فرمان و کنترل بخشی از تجهیزات الکتریکی موتورخانه است. این تابلو می‌تواند روشن و خاموش شدن تجهیزات را مدیریت کند، وضعیت عملکرد آن‌ها را نمایش دهد و با استفاده از تجهیزات حفاظتی مناسب، مدارها و مصرف‌کننده‌ها را در برابر برخی شرایط غیرعادی محافظت کند.

کاربردهای تابلو برق موتورخانه با توجه به نوع تأسیسات متفاوت است؛ برای مثال:

• کنترل روشن و خاموش شدن پمپ‌های سیرکولاتور و سایر پمپ‌های تأسیساتی
• فرمان‌دهی به مدارهای الکتریکی مشعل، مطابق با الزامات سیستم مشعل
• کنترل فن‌ها و تجهیزات جانبی موتورخانه
• دریافت سیگنال از ترموستات‌ها و حسگرهای موردنیاز
• نمایش وضعیت روشن یا خاموش بودن تجهیزات
• فراهم‌کردن امکان کنترل دستی یا خودکار مصرف‌کننده‌ها

در طراحی مدارهای فرمان، انتخاب تجهیزات حفاظتی نیز اهمیت دارد. برای آشنایی بیشتر با انواع این تجهیزات و کاربرد آن‌ها می‌توانید مقاله معرفی بهترین محافظ برق تابلویی، انواع و کارایی هر کدام را مطالعه کنید.

تابلو برق موتورخانه برای چه ساختمان‌ها و پروژه‌هایی مناسب است؟

این تابلو با توجه به ظرفیت تأسیسات و نوع تجهیزات می‌تواند در پروژه‌های مختلف ساختمانی و صنعتی مورد استفاده قرار گیرد، از جمله:

• ساختمان‌های مسکونی و مجتمع‌های آپارتمانی
• ساختمان‌های اداری و تجاری
• هتل‌ها و مجموعه‌های اقامتی
• مراکز درمانی و ساختمان‌های دارای تأسیسات مرکزی
• موتورخانه‌های صنعتی و تأسیساتی

تعداد پمپ‌ها، نوع مشعل، تعداد فن‌ها و شیوه بهره‌برداری از موتورخانه در طراحی تابلو تأثیرگذار هستند. به همین دلیل، نمی‌توان یک ساختار ثابت را برای تمام موتورخانه‌ها مناسب دانست.

چه تجهیزاتی از طریق تابلو برق موتورخانه کنترل می‌شوند؟

تجهیزاتی که به تابلو متصل می‌شوند، به نقشه تأسیسات و نیاز پروژه بستگی دارند. برخی از مصرف‌کننده‌ها و مدارهای قابل کنترل عبارت‌اند از:

پمپ‌های موتورخانه

پمپ‌های سیرکولاتور و سایر پمپ‌های تأسیساتی از مصرف‌کننده‌های متداول موتورخانه هستند. تابلو می‌تواند مدار فرمان و قدرت آن‌ها را مدیریت کند. در صورت نیاز، قابلیت‌هایی مانند نوبت‌دهی بین پمپ‌ها، کنترل خودکار و تنظیم دور با درایو نیز قابل بررسی است.

مشعل و مدارهای مرتبط با دیگ

در برخی طراحی‌ها، تابلو موتورخانه با مدار فرمان مشعل ارتباط دارد. با این حال، سیستم کنترل و ایمنی اختصاصی مشعل باید مطابق الزامات سازنده و ساختار خود مشعل عمل کند. تابلو موتورخانه جایگزین تجهیزات ایمنی و کنترل داخلی مشعل نیست.

فن‌ها و تجهیزات تهویه

در موتورخانه‌هایی که فن یا تجهیزات تهویه برقی دارند، می‌توان مدارهای مربوط به آن‌ها را متناسب با نیاز پروژه در تابلو پیش‌بینی کرد.

حسگرها و تجهیزات فرمان

ترموستات‌ها، پرشرسوئیچ‌ها و سایر حسگرها می‌توانند اطلاعات لازم را به مدار فرمان یا کنترلر ارسال کنند. بر اساس این سیگنال‌ها، فرمان مناسب به تجهیزات داده می‌شود. نوع حسگر و نحوه اتصال آن باید با منطق کنترلی پروژه هماهنگ باشد.

انواع تابلو برق موتورخانه از نظر شیوه کنترل

یکی از مهم‌ترین معیارهای انتخاب تابلو برق موتورخانه، روش کنترل تجهیزات است. این تابلوها را می‌توان با توجه به سطح اتوماسیون و نیاز بهره‌برداری طراحی کرد.

تابلو برق موتورخانه با کنترل دستی

در این ساختار، اپراتور با استفاده از کلیدها و تجهیزات فرمان، روشن و خاموش شدن مصرف‌کننده‌ها را کنترل می‌کند. این روش برای پروژه‌هایی مناسب است که به سیستم کنترل ساده‌تری نیاز دارند.

تابلو برق موتورخانه با کنترل خودکار

در این مدل، فرمان تجهیزات بر اساس شرایط تعریف‌شده و سیگنال دریافتی از حسگرها یا تجهیزات کنترلی صادر می‌شود. برای مثال، عملکرد برخی پمپ‌ها می‌تواند با توجه به وضعیت سیستم یا فرمان ترموستات مدیریت شود.

تابلو برق موتورخانه با سیستم کنترل پیشرفته

در پروژه‌هایی که به کنترل دقیق‌تر و هماهنگی میان چند تجهیز نیاز دارند، می‌توان از تجهیزاتی مانند PLC، اینورتر یا سیستم ارتباط با BMS استفاده کرد. این امکانات برای تمام موتورخانه‌ها ضروری نیستند و باید بر اساس نیاز واقعی پروژه انتخاب شوند.

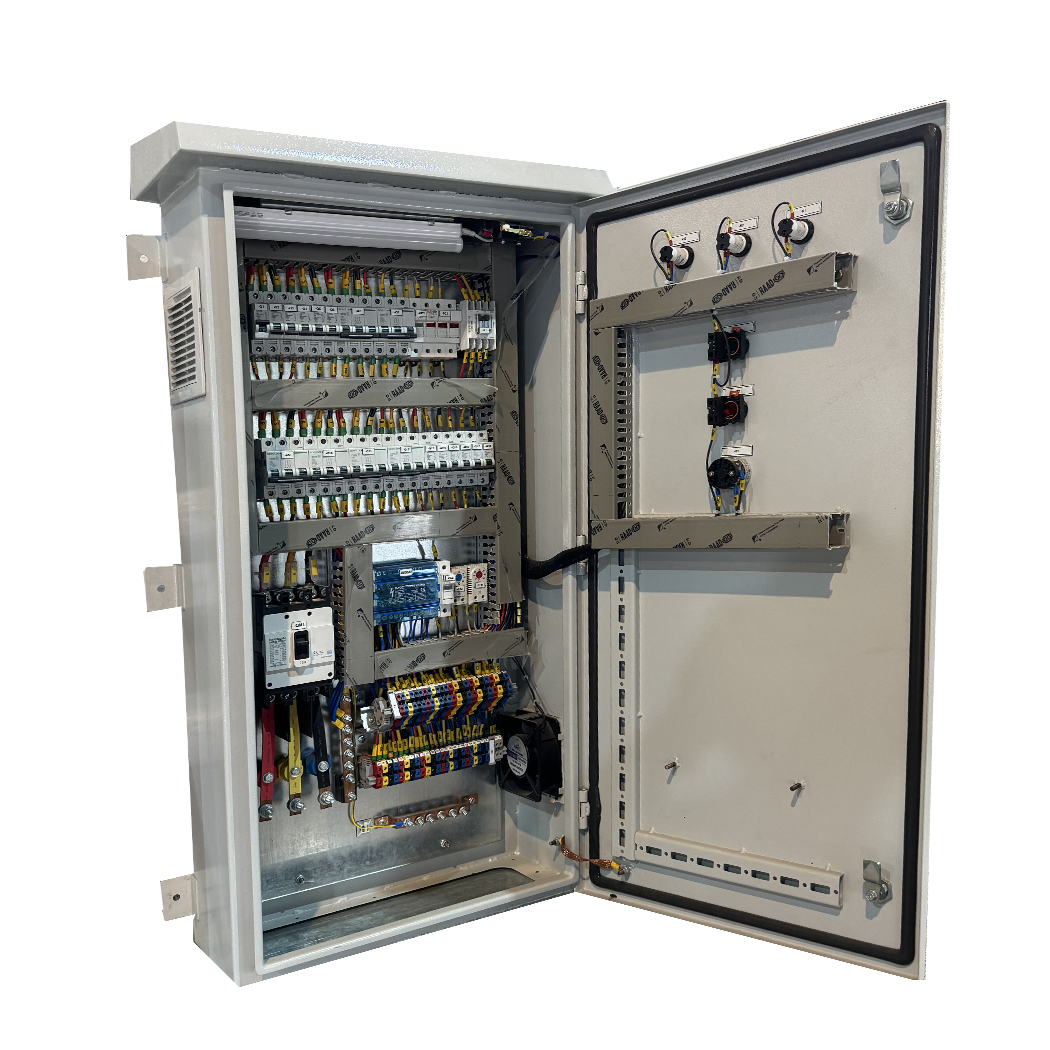

تجهیزات اصلی تابلو برق موتورخانه

تجهیزات داخلی تابلو بر اساس تعداد مصرف‌کننده‌ها، جریان نامی، شرایط کاری و نوع کنترل انتخاب می‌شوند. برخی از تجهیزات قابل استفاده عبارت‌اند از:

کلید اصلی و تجهیزات قطع و حفاظت

کلید اصلی برای قطع و وصل برق ورودی تابلو و حفاظت مناسب مدار ورودی انتخاب می‌شود. همچنین برای حفاظت مدارهای خروجی می‌توان از کلیدهای مینیاتوری، کلیدهای حفاظتی و تجهیزات متناسب با مشخصات هر مصرف‌کننده استفاده کرد.

کنتاکتور و رله اضافه‌بار

کنتاکتورها برای قطع و وصل مدار قدرت مصرف‌کننده‌ها، از جمله پمپ‌ها و فن‌ها، به کار می‌روند. رله اضافه‌بار یا بی‌متال نیز با تشخیص اضافه‌بار بر اساس اثر حرارتی جریان، مدار موتور را در شرایط تعریف‌شده قطع می‌کند.

رله کنترل فاز

رله کنترل فاز برای پایش شرایط نامناسب شبکه سه‌فاز، مانند جابه‌جایی توالی فاز یا قطع فاز، استفاده می‌شود. در صورت نیاز می‌توان آن را در مدار فرمان قرار داد تا از ادامه کار تجهیزات در شرایط نامناسب جلوگیری شود.

برای آشنایی با نحوه اتصال این تجهیز در مدار فرمان، مقاله نحوه بستن کنترل فاز با کنتاکتور + عیب‌یابی را ببینید.

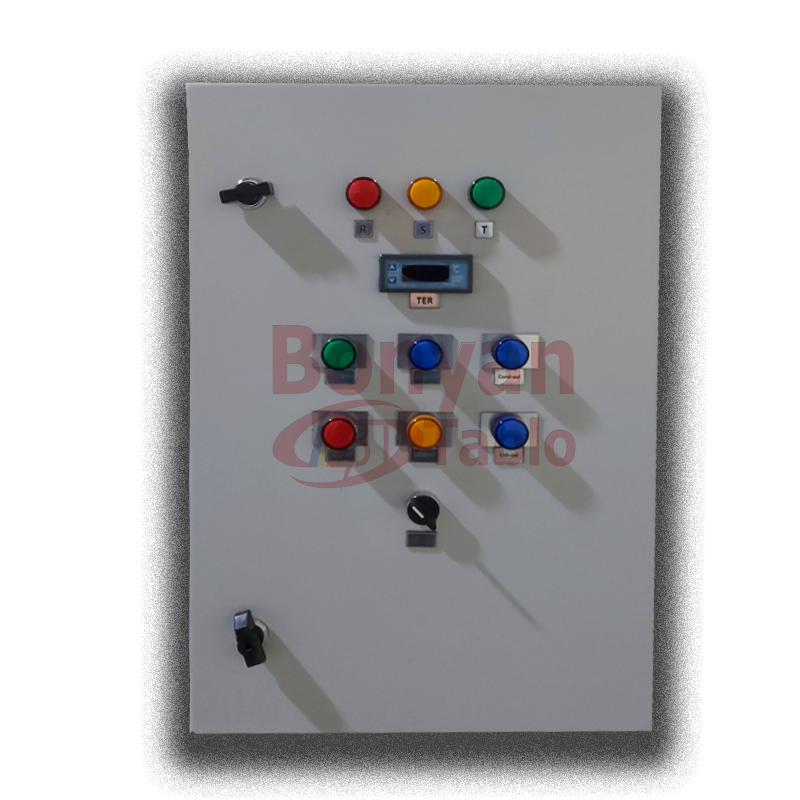

تجهیزات اندازه‌گیری و نمایش وضعیت

بسته به نیاز پروژه، تجهیزاتی مانند آمپرمتر، ولت‌متر، مولتی‌متر تابلویی و چراغ‌های سیگنال می‌توانند برای نمایش وضعیت برق و عملکرد مدارها در نظر گرفته شوند.

این تجهیزات به اپراتور کمک می‌کنند اطلاعات موردنیاز را از روی تابلو مشاهده کند. برای شناخت کاربرد هرکدام می‌توانید مقاله لوازم اندازه‌گیری در تابلو برق کدام‌اند؟ معرفی انواع و کارایی هر کدام را مطالعه کنید.

اینورتر و سافت‌استارتر

در صورت نیاز به کنترل دور موتور یا کاهش جریان راه‌اندازی، می‌توان از اینورتر یا سافت‌استارتر استفاده کرد. انتخاب هرکدام به نوع موتور، شرایط راه‌اندازی، شیوه بهره‌برداری و نیاز سیستم بستگی دارد؛ بنابراین این تجهیزات جزو امکانات ثابت تمام تابلوهای موتورخانه نیستند.

PLC و تجهیزات اتوماسیون

در موتورخانه‌های دارای چندین مصرف‌کننده یا منطق کنترلی پیچیده، PLC می‌تواند برای مدیریت فرمان‌ها و هماهنگی تجهیزات استفاده شود. در صورت نیاز به ارتباط با سیستم مدیریت ساختمان نیز امکان بررسی اتصال به BMS وجود دارد.

طراحی و ساخت تابلو برق موتورخانه در بنیان تابلو

طراحی تابلو برق موتورخانه باید با مشخصات واقعی تأسیسات هماهنگ باشد. انتخاب تجهیزات بدون توجه به جریان مصرف‌کننده‌ها، شرایط کاری و منطق کنترل ممکن است باعث شود تابلو پاسخ‌گوی نیاز بهره‌برداری نباشد.

در بنیان تابلو، ساختار تابلو با توجه به اطلاعات پروژه و نیاز کارفرما تعیین می‌شود. در این فرایند، مواردی مانند تعداد پمپ‌ها و موتورهای متصل، توان و جریان مصرف‌کننده‌ها، نوع کنترل موردنیاز، تجهیزات حفاظتی و امکانات نمایش وضعیت در نظر گرفته می‌شوند.

همچنین می‌توان با توجه به سطح اتوماسیون موردنیاز، درباره استفاده از PLC، اینورتر، سافت‌استارتر یا قابلیت‌های ارتباطی تصمیم‌گیری کرد. این موارد پس از بررسی نیاز پروژه مشخص می‌شوند و نباید به‌عنوان امکانات استاندارد تمام تابلوها در نظر گرفته شوند.

برای سفارش تابلو برق موتورخانه چه اطلاعاتی لازم است؟

برای اینکه طراحی و برآورد قیمت با دقت بیشتری انجام شود، بهتر است هنگام ثبت سفارش اطلاعات زیر را در اختیار کارشناسان قرار دهید:

• نوع کاربری ساختمان یا مجموعه
• تعداد پمپ‌ها، فن‌ها و سایر مصرف‌کننده‌ها
• توان یا جریان نامی تجهیزات، در صورت دسترسی
• مشخصات مشعل و نوع ارتباط موردنیاز با مدار فرمان آن
• شیوه کنترل موردنظر؛ دستی، خودکار یا ترکیبی
• نیاز به کنترل دور موتور یا نوبت‌دهی بین پمپ‌ها
• امکانات اندازه‌گیری و نمایش وضعیت موردنیاز
• نقشه یا مشخصات فنی تأسیسات، در صورت وجود

اگر تمام اطلاعات فنی در دسترس نیست، می‌توانید مشخصات اولیه تجهیزات و توضیحات پروژه را در پنل ثبت سفارش وارد کنید تا کارشناسان اطلاعات ارسالی را بررسی کنند.

قیمت تابلو برق موتورخانه به چه عواملی بستگی دارد؟

قیمت تابلو برق موتورخانه عدد ثابتی نیست و با توجه به ساختار و تجهیزات موردنیاز هر پروژه تعیین می‌شود. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• تعداد و توان مصرف‌کننده‌های متصل به تابلو
• نوع و مشخصات تجهیزات حفاظتی و کنترلی
• تعداد مدارهای قدرت و فرمان
• نوع بدنه و ابعاد تابلو
• سطح اتوماسیون و پیچیدگی مدار فرمان
• استفاده از اینورتر، سافت‌استارتر یا PLC
• تجهیزات اندازه‌گیری و نمایش وضعیت
• الزامات فنی و شرایط اختصاصی پروژه

به همین دلیل، برای اعلام قیمت دقیق باید مشخصات فنی تابلو بررسی شود. با ثبت اطلاعات پروژه در پنل سفارش بنیان تابلو، کارشناسان می‌توانند نیازهای شما را بررسی و برای ادامه فرایند پیگیری کنند.

چرا سفارش تابلو برق موتورخانه به بنیان تابلو؟

انتخاب سازنده‌ای که بتواند تابلو را بر اساس نیاز واقعی پروژه طراحی و تولید کند، در تناسب تجهیزات و ساختار نهایی تابلو اهمیت دارد.

در بنیان تابلو، امکان طراحی و ساخت سفارشی تابلو برق موتورخانه بر اساس مشخصات و نیازهای اعلام‌شده از سوی کارفرما فراهم است. همچنین محصولات با ۲۴ ماه ضمانت و پشتیبانی ۲۴ ساعته ارائه می‌شوند.

شرایط خدمات نگهداری و سرویس نیز در صورت توافق و درج در قرارداد قابل تعیین است. بنابراین بهتر است هنگام سفارش، نیازهای فنی و خدمات مورد انتظار به‌صورت شفاف مشخص شوند.

نگهداری و بررسی دوره‌ای تابلو برق موتورخانه

بازرسی و نگهداری دوره‌ای تابلو برق می‌تواند به شناسایی زودهنگام برخی ایرادها و حفظ شرایط مناسب بهره‌برداری کمک کند. این بررسی‌ها باید توسط افراد دارای صلاحیت و با رعایت الزامات ایمنی انجام شوند.

مواردی مانند بررسی ظاهری تابلو، وضعیت اتصالات، عملکرد تجهیزات حفاظتی، شرایط کنتاکتورها و وضعیت تهویه و دمای داخل تابلو می‌توانند در برنامه نگهداری قرار گیرند.

برای آشنایی با مواردی که در بازرسی دوره‌ای تابلو باید بررسی شوند، مقاله چک لیست PM تابلو برق چیست و شامل چه مواردی می‌شود؟ را مطالعه کنید.

سفارش ساخت تابلو برق موتورخانه از بنیان تابلو

برای سفارش تابلو برق موتورخانه متناسب با نیاز پروژه خود، وارد پنل ثبت سفارش بنیان تابلو شوید و اطلاعات فنی و مشخصات پروژه را ثبت کنید.

پس از ثبت درخواست، کارشناسان بنیان تابلو اطلاعات ارسال‌شده را بررسی می‌کنند و برای ادامه فرایند، مشاوره و پیگیری سفارش با شما در ارتباط خواهند بود.

همین حالا درخواست خود را در پنل ثبت سفارش ثبت کنید تا فرایند بررسی و سفارش تابلو برق موتورخانه شما آغاز شود.

تمامی محصولات بنیان تابلو با ۲۴ ماه ضمانت و پشتیبانی ۲۴ ساعته ارائه می‌شوند.
