تابلو برق پیانویی و اپراتوری یکی از تجهیزات مورد استفاده در سیستم‌های کنترل صنعتی است که امکان فرمان‌دهی و نظارت بر عملکرد ماشین‌آلات را برای اپراتور فراهم می‌کند. در این تابلو، تجهیزات کنترلی و نمایشگرها روی یک پنل با آرایش مشخص قرار می‌گیرند تا کاربر بتواند بدون نیاز به دسترسی مستقیم به مدارهای داخلی، فرمان‌های موردنیاز را صادر و وضعیت دستگاه را مشاهده کند.

این نوع تابلو معمولاً در خطوط تولید، ماشین‌آلات صنعتی و فرایندهایی کاربرد دارد که اپراتور باید به‌صورت مستقیم با سیستم کنترل در ارتباط باشد. تعداد شستی‌ها، کلیدها، چراغ‌های سیگنال و نمایشگرها بر اساس نوع دستگاه و عملکردهای موردنیاز تعیین می‌شود.

در طراحی تابلو برق پیانویی، فقط انتخاب قطعات اهمیت ندارد؛ محل قرارگیری تجهیزات، سهولت دسترسی، خوانایی علائم، شرایط محیط نصب و هماهنگی پنل با مدار فرمان نیز باید بررسی شود.

شرکت بنیان تابلو طراحی و ساخت تابلو برق پیانویی و اپراتوری را متناسب با مشخصات فنی و نیاز هر پروژه انجام می‌دهد. در ادامه با کاربردها، اجزا، ملاحظات طراحی و عوامل مؤثر بر قیمت این محصول آشنا می‌شوید.

تابلو برق پیانویی و اپراتوری چیست؟

تابلو برق اپراتوری بخشی از سیستم کنترل یک دستگاه یا خط تولید است که به‌عنوان رابط میان اپراتور و تجهیزات صنعتی عمل می‌کند. اپراتور از طریق شستی‌ها، کلیدهای انتخاب‌گر، چراغ‌های نشانگر و در صورت نیاز نمایشگرهای صنعتی، وضعیت سیستم را مشاهده می‌کند و فرمان‌های لازم را صادر می‌کند.

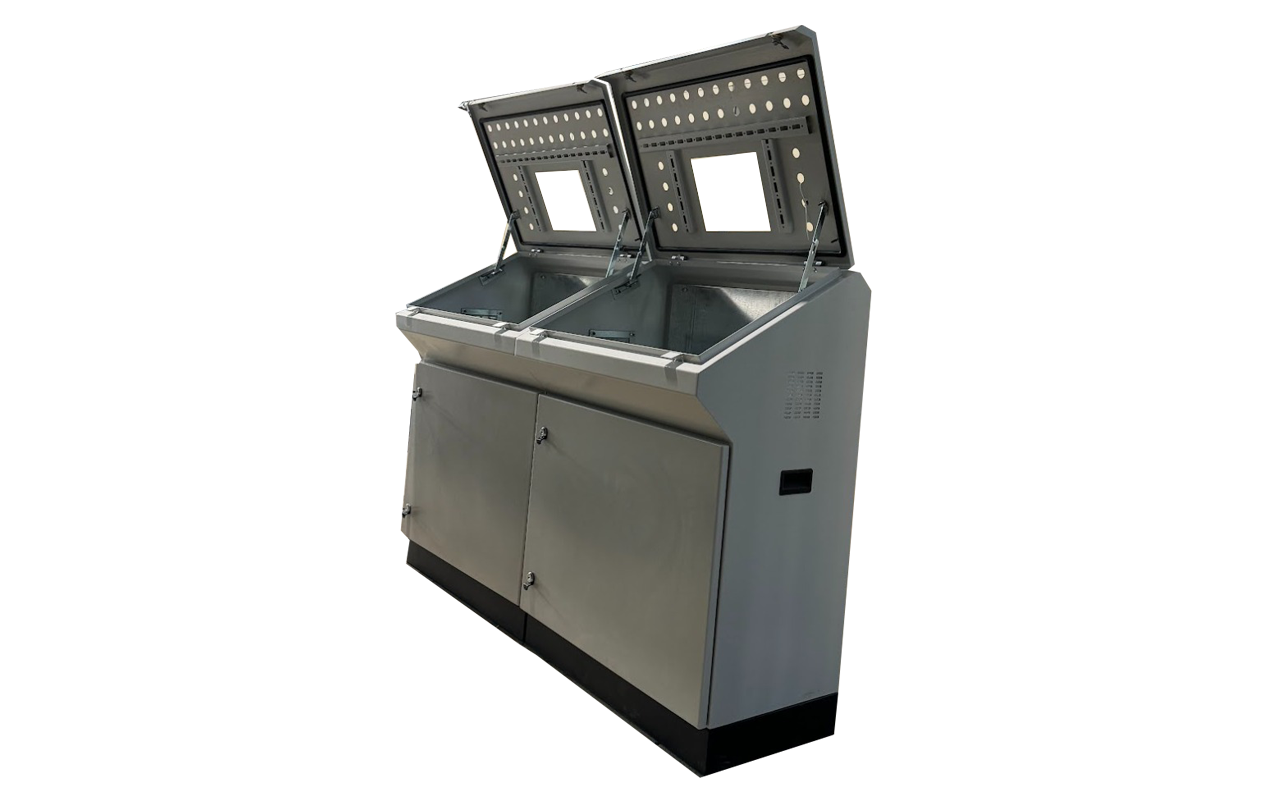

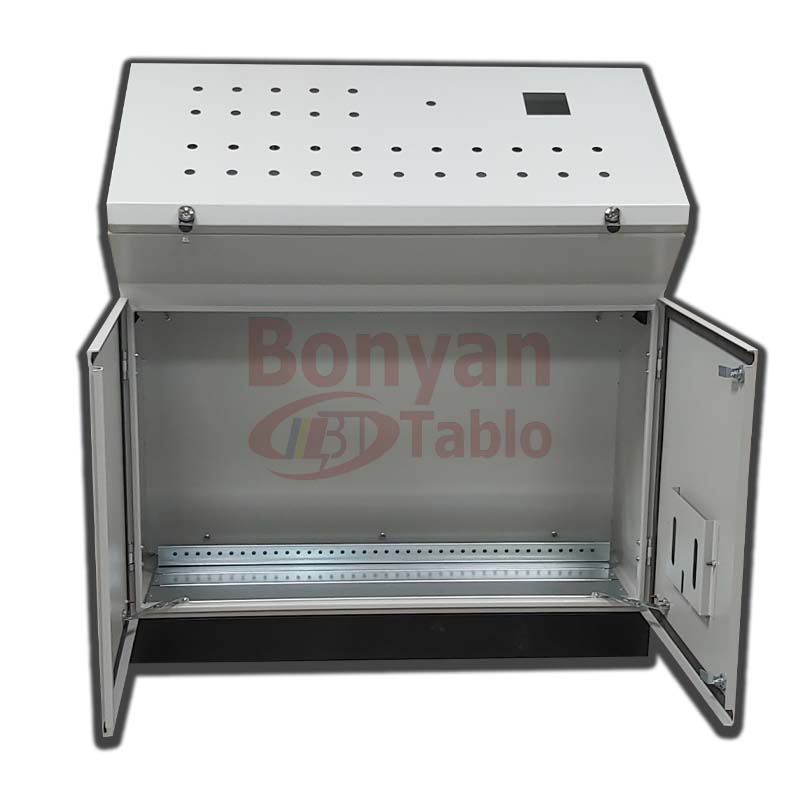

اصطلاح «پیانویی» معمولاً به ساختار ظاهری و نحوه قرارگیری سطح فرمان و تجهیزات روی پنل اشاره دارد. به همین دلیل، شکل بدنه و زاویه پنل ممکن است با توجه به فضای نصب و نحوه کار اپراتور متفاوت باشد.

این تابلو می‌تواند به یک مدار فرمان ساده متصل باشد یا بخشی از یک سیستم اتوماسیون صنعتی شامل PLC و HMI باشد. بنابراین، تجهیزات داخلی و امکانات آن برای همه پروژه‌ها یکسان نیستند و باید بر اساس نیاز واقعی دستگاه انتخاب شوند.

کاربرد تابلو برق پیانویی و اپراتوری در صنایع مختلف

تابلوهای اپراتوری در محیط‌هایی استفاده می‌شوند که کنترل مستقیم و قابل‌دسترس ماشین‌آلات اهمیت دارد. این تابلوها به اپراتور کمک می‌کنند فرمان‌های کاری را از یک محل مشخص صادر کند و اطلاعات موردنیاز درباره وضعیت دستگاه را در اختیار داشته باشد.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• خطوط تولید صنعتی: کنترل شروع و توقف خطوط، انتخاب حالت کاری و مشاهده وضعیت تجهیزات.
• ماشین‌آلات بسته‌بندی: فرمان‌دهی به بخش‌های مختلف دستگاه و نمایش وضعیت عملکرد.
• دستگاه‌های مونتاژ و ماشین‌کاری: کنترل مراحل مختلف فرایند و هماهنگی عملکرد تجهیزات.
• ماشین‌آلات برش و شکل‌دهی: دسترسی اپراتور به فرمان‌های کنترلی و عملکردهای تعریف‌شده دستگاه.
• سیستم‌های انتقال مواد: کنترل نوار نقاله‌ها و تجهیزات جابه‌جایی در چارچوب مدار فرمان طراحی‌شده.
• تجهیزات صنعتی چندمرحله‌ای: انتخاب حالت‌های کاری و مشاهده وضعیت بخش‌های مختلف دستگاه.

نوع پنل، تجهیزات و منطق کنترلی در هر کاربرد متفاوت است. برای مثال، پنل یک دستگاه بسته‌بندی ممکن است به چندین شستی، کلید انتخاب‌گر و نمایشگر نیاز داشته باشد، درحالی‌که برای یک ماشین ساده، یک پنل با تعداد محدودی فرمان کافی است.

نحوه عملکرد تابلو برق پیانویی و اپراتوری

عملکرد تابلو اپراتوری به ارتباط میان تجهیزات نصب‌شده روی پنل و مدار کنترل دستگاه وابسته است. اپراتور با استفاده از یک شستی یا کلید، فرمان موردنظر را صادر می‌کند. این فرمان به مدار فرمان یا کنترلر ارسال می‌شود و سیستم بر اساس منطق طراحی‌شده، واکنش مناسب را اجرا می‌کند.

برای نمونه، در یک دستگاه صنعتی ممکن است عملکرد به این صورت باشد:

1. اپراتور با استفاده از کلید انتخاب‌گر، حالت کاری دستگاه را مشخص می‌کند.
2. با فشردن شستی استارت، فرمان راه‌اندازی به مدار کنترل ارسال می‌شود.
3. مدار کنترل، شرایط لازم برای اجرای فرمان را بررسی می‌کند.
4. در صورت برقرار بودن شرایط، خروجی مربوط فعال می‌شود و دستگاه شروع به کار می‌کند.
5. چراغ‌های سیگنال یا نمایشگر، وضعیت عملکرد را به اپراتور نشان می‌دهند.

در سیستم‌های ساده، این فرایند می‌تواند از طریق مدار فرمان و تجهیزات رله‌ای انجام شود. در سیستم‌های پیچیده‌تر، PLC وظیفه پردازش ورودی‌ها و اجرای منطق کنترلی را بر عهده می‌گیرد و HMI برای نمایش اطلاعات و تعامل بیشتر اپراتور با دستگاه به کار می‌رود.

نکته مهم این است که پنل اپراتوری به‌تنهایی مسئول اجرای تمام عملکردهای حفاظتی دستگاه نیست. عملکردهای ایمنی باید با توجه به خطرات ماشین‌آلات و معماری سیستم ایمنی طراحی شوند.

اجزا و تجهیزات تابلو برق پیانویی و اپراتوری

تجهیزات مورد استفاده در تابلو برق پیانویی بر اساس تعداد فرمان‌ها، نوع ماشین‌آلات و پیچیدگی سیستم کنترل انتخاب می‌شوند. برخی تجهیزات روی سطح پنل قرار می‌گیرند و برخی دیگر در بخش داخلی تابلو نصب می‌شوند.

شستی‌های استارت و استاپ

شستی استارت برای صدور فرمان راه‌اندازی دستگاه و شستی استاپ برای ارسال فرمان توقف به کار می‌رود. نوع عملکرد و نحوه اتصال این شستی‌ها باید با مدار فرمان و منطق کاری ماشین‌آلات هماهنگ باشد.

کلیدهای انتخاب‌گر

کلیدهای سلکتوری برای انتخاب حالت‌های مختلف عملکرد دستگاه استفاده می‌شوند. برای مثال، در یک سیستم ممکن است حالت‌های دستی، اتوماتیک و تعمیرات تعریف شده باشند. تعداد حالت‌ها و نحوه عملکرد آن‌ها به طراحی سیستم بستگی دارد.

چراغ‌های سیگنال

چراغ‌های سیگنال برای نمایش وضعیت‌های مشخصی مانند روشن بودن دستگاه، آماده‌به‌کار بودن، فعال بودن یک بخش یا بروز خطا استفاده می‌شوند.

برای جلوگیری از برداشت اشتباه، باید مفهوم هر چراغ و رنگ آن در نقشه و دستورالعمل بهره‌برداری مشخص باشد. چراغ نشانگر صرفاً وضعیت تعریف‌شده در مدار را نمایش می‌دهد و به‌تنهایی جایگزین سیستم تشخیص یا حفاظت نیست.

شستی توقف اضطراری

در ماشین‌آلاتی که ارزیابی ریسک و طراحی ایمنی به آن نیاز دارد، شستی توقف اضطراری می‌تواند در محل مناسب و قابل‌دسترس روی پنل یا ایستگاه کنترل نصب شود.

توقف اضطراری با توقف عادی دستگاه تفاوت دارد و باید به مدار ایمنی متناسب با خطرات ماشین متصل شود. همچنین آزادکردن شستی توقف اضطراری نباید به‌تنهایی باعث راه‌اندازی مجدد دستگاه شود؛ راه‌اندازی مجدد باید طبق منطق ایمنی طراحی‌شده انجام شود.

نمایشگر HMI

HMI یا رابط انسان و ماشین، امکان مشاهده اطلاعات دستگاه و تعامل پیشرفته‌تر اپراتور با سیستم کنترل را فراهم می‌کند. از این نمایشگر می‌توان برای مشاهده وضعیت ورودی‌ها و خروجی‌ها، نمایش پیام‌های خطا و تنظیم پارامترهای مجاز استفاده کرد.

استفاده از HMI برای همه تابلوهای اپراتوری ضروری نیست و به پیچیدگی دستگاه و نیازهای بهره‌برداری بستگی دارد.

کنترلر PLC

PLC وظیفه پردازش ورودی‌ها، اجرای برنامه کنترلی و مدیریت خروجی‌های سیستم را بر عهده دارد. در ماشین‌آلاتی که توالی عملکرد پیچیده، تعداد ورودی و خروجی زیاد یا ارتباط میان چند تجهیز وجود دارد، استفاده از PLC می‌تواند مناسب باشد.

تجهیزات حفاظتی و فرمان داخلی

در بخش داخلی تابلو ممکن است تجهیزاتی مانند کلیدهای حفاظتی، فیوزها، کنتاکتورها، رله‌ها، منبع تغذیه و ترمینال‌ها نصب شوند. انتخاب این تجهیزات بر اساس مشخصات مدار، جریان مصرفی، ولتاژ، نوع بار و الزامات حفاظتی انجام می‌شود.

در پروژه‌هایی که نمایش مقادیر الکتریکی یا پارامترهای عملکردی اهمیت دارد، می‌توان تجهیزات اندازه‌گیری مناسب را نیز در نظر گرفت. برای آشنایی با این تجهیزات، مقاله لوازم اندازه‌گیری در تابلو برق کدام‌اند؟ معرفی انواع و کارایی هر کدام را مطالعه کنید.

تفاوت تابلو برق پیانویی با تابلو برق فرمان معمولی

تابلو برق فرمان معمولی ممکن است تمام تجهیزات کنترلی را در یک محفظه دیواری یا ایستاده جای دهد. در مقابل، تابلو پیانویی معمولاً با تمرکز بر نحوه تعامل اپراتور با دستگاه طراحی می‌شود و سطح فرمان آن به شکلی قرار می‌گیرد که دسترسی به تجهیزات و مشاهده وضعیت سیستم آسان‌تر باشد.

تفاوت اصلی این دو الزاماً در نوع قطعات الکتریکی نیست؛ بلکه بیشتر به ساختار فیزیکی، محل نصب، نحوه چیدمان تجهیزات و شرایط استفاده اپراتور مربوط می‌شود.

برای انتخاب میان این دو ساختار باید مواردی مانند فضای نصب، ارتفاع مناسب، زاویه دید، تعداد فرمان‌ها، محل استقرار اپراتور و نوع ماشین‌آلات بررسی شوند.

نکات مهم در طراحی تابلو برق پیانویی و اپراتوری

طراحی پنل اپراتوری باید با در نظر گرفتن شرایط واقعی کار و نحوه استفاده اپراتور انجام شود. چیدمان نامناسب تجهیزات، مشخص‌نبودن عملکرد کلیدها یا دسترسی دشوار به شستی‌ها می‌تواند احتمال خطای انسانی را افزایش دهد.

مهم‌ترین نکات طراحی عبارت‌اند از:

• شناخت عملکرد ماشین‌آلات: پیش از طراحی باید مراحل کاری دستگاه، فرمان‌های موردنیاز و ارتباط تجهیزات مشخص شود.
• چیدمان ارگونومیک: شستی‌ها و کلیدها باید با توجه به وضعیت قرارگیری اپراتور و میزان استفاده از هر فرمان جانمایی شوند.
• تفکیک عملکردها: فرمان‌های راه‌اندازی، توقف، انتخاب حالت و عملکردهای خاص باید به‌صورت واضح از یکدیگر قابل تشخیص باشند.
• برچسب‌گذاری تجهیزات: نام و عملکرد شستی‌ها، کلیدها و چراغ‌ها باید خوانا و متناسب با نقشه و دستورالعمل دستگاه باشد.
• انتخاب تجهیزات مناسب: درجه حفاظت، نوع نصب و مشخصات الکتریکی تجهیزات باید با شرایط محیط و کاربرد آن‌ها سازگار باشد.
• طراحی مدار کنترل: ارتباط پنل با PLC، کنتاکتورها، رله‌ها و سایر تجهیزات باید مطابق نقشه و منطق کنترلی مشخص شود.
• توجه به ایمنی: محل و عملکرد تجهیزات توقف اضطراری و سایر عملکردهای ایمنی باید بر اساس ارزیابی ریسک ماشین‌آلات تعیین شود.
• دسترسی برای تعمیرات: محل نصب تجهیزات داخلی و نحوه سیم‌کشی باید امکان بازرسی و سرویس را فراهم کند.

شرایط محیطی نیز در طراحی اهمیت دارد. برای مثال، در محیط‌های دارای رطوبت بالا باید جنس بدنه، پوشش سطوح، آب‌بندی و درجه حفاظت متناسب با شرایط محل نصب انتخاب شود. در این زمینه می‌توانید مقاله اصول و روش تعمیر و نگهداری تابلو برق را مطالعه کنید.

استانداردهای مرتبط با طراحی تابلو برق اپراتوری

انتخاب استانداردهای مرتبط باید با توجه به نوع ماشین‌آلات، محل نصب و محدوده کاربرد تابلو انجام شود. از جمله مراجع مهم در این زمینه می‌توان به موارد زیر اشاره کرد:

استاندارد IEC 60204-1

استاندارد IEC 60204-1 با عنوان تجهیزات الکتریکی ماشین‌آلات، الزامات عمومی مرتبط با تجهیزات الکتریکی ماشین‌ها را پوشش می‌دهد. بخش‌هایی از این استاندارد به رابط اپراتوری، تجهیزات فرمان، چراغ‌ها و نمایشگرها، تجهیزات توقف اضطراری و نحوه نصب و حفاظت تجهیزات مربوط است.

استاندارد ISO 13850

استاندارد ISO 13850 به اصول طراحی عملکرد توقف اضطراری در ماشین‌آلات می‌پردازد. در طراحی پنل‌هایی که دارای عملکرد توقف اضطراری هستند، الزامات مرتبط با این استاندارد و سایر استانداردهای ایمنی قابل‌اعمال باید بررسی شوند.

استاندارد ISO 9001

ISO 9001 به سیستم مدیریت کیفیت سازمان مربوط است و نباید آن را استاندارد اختصاصی طراحی یا ساخت تابلو برق در نظر گرفت. در صورت برخورداری تولیدکننده از گواهی معتبر، این موضوع می‌تواند به‌عنوان بخشی از اطلاعات سیستم مدیریت کیفیت سازمان مطرح شود.

استانداردهای موردنیاز هر پروژه باید بر اساس کاربرد و الزامات فنی کارفرما تعیین شوند؛ صرف ذکر نام یک استاندارد به معنای انطباق خودکار محصول با آن نیست.

عوامل مؤثر بر قیمت تابلو برق پیانویی و اپراتوری

قیمت تابلو برق پیانویی به مشخصات فنی، ساختار پنل و تجهیزات موردنیاز بستگی دارد. به همین دلیل، اعلام قیمت دقیق بدون بررسی اطلاعات پروژه امکان‌پذیر نیست.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

1. ابعاد و ساختار بدنه: اندازه، جنس، ضخامت ورق و نوع طراحی بدنه بر هزینه ساخت تأثیر دارند.
2. تعداد تجهیزات فرمان: تعداد شستی‌ها، کلیدهای انتخاب‌گر و چراغ‌های سیگنال در قیمت نهایی مؤثر است.
3. تجهیزات کنترلی: استفاده از PLC، HMI و تجهیزات ارتباطی بر اساس نیاز پروژه می‌تواند هزینه را افزایش دهد.
4. تجهیزات حفاظتی و الکتریکی: نوع و ظرفیت کلیدها، فیوزها، کنتاکتورها و سایر قطعات بر اساس مشخصات مدار انتخاب می‌شود.
5. پیچیدگی مدار کنترل: تعداد ورودی‌ها و خروجی‌ها، منطق کنترلی و ارتباط با ماشین‌آلات دیگر در هزینه طراحی و مونتاژ نقش دارند.
6. شرایط محیط نصب: نیاز به درجه حفاظت بالاتر، آب‌بندی یا تمهیدات ویژه محیطی بر هزینه اثر می‌گذارد.
7. مدارک و آزمون‌های درخواستی: نقشه‌های فنی، مستندات و آزمون‌های موردنیاز کارفرما نیز در برآورد نهایی لحاظ می‌شوند.

برای دریافت قیمت متناسب با نیاز پروژه، بهتر است مشخصات دستگاه، تعداد فرمان‌ها و امکانات مورد انتظار در اختیار واحد فنی قرار گیرد.

طراحی و ساخت تابلو برق پیانویی و اپراتوری در بنیان تابلو

شرکت بنیان تابلو طراحی و ساخت تابلو برق پیانویی و اپراتوری را متناسب با نیاز و مشخصات هر پروژه انجام می‌دهد. در این فرایند، ابتدا نوع ماشین‌آلات، عملکردهای موردنیاز، شرایط محل نصب و نحوه تعامل اپراتور با دستگاه بررسی می‌شود.

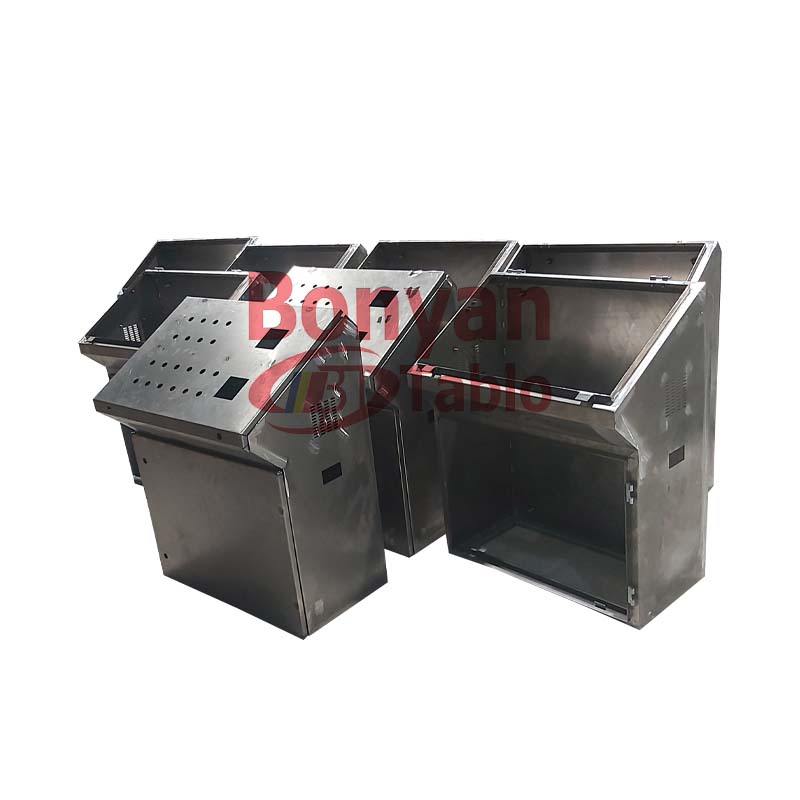

پس از بررسی اطلاعات فنی، ساختار پنل، چیدمان تجهیزات و قطعات موردنیاز تعیین می‌شوند. طراحی و تولید با استفاده از فناوری‌های روز و در کارگاه مجهز بنیان تابلو انجام می‌شود تا محصول نهایی با مشخصات توافق‌شده پروژه مطابقت داشته باشد.

در صورت نیاز کارفرما و نداشتن نیروی فنی برای اجرای نصب، خدمات نصب نیز پس از توافق طرفین و درج در قرارداد قابل ارائه است.

تابلوهای تولیدی بنیان تابلو دارای ۲۴ ماه ضمانت و پشتیبانی ۲۴ ساعته هستند. خدمات تعمیر و نگهداری نیز در صورت توافق و درج در قرارداد ارائه می‌شوند.

برای سفارش ساخت تابلو اپراتوری چه اطلاعاتی لازم است؟

برای بررسی فنی و برآورد هزینه، بهتر است اطلاعات زیر هنگام ثبت سفارش ارائه شوند:

• نوع دستگاه یا خط تولید
• شرح عملکردهایی که باید از طریق پنل کنترل شوند
• تعداد و نوع شستی‌ها و کلیدهای موردنیاز، در صورت مشخص‌بودن
• مشخصات تغذیه و تجهیزات متصل به سیستم
• نقشه برق یا مدار فرمان موجود، در صورت دسترس‌بودن
• نیاز به PLC، HMI یا ارتباط با سایر سیستم‌ها
• ابعاد و محل نصب پنل
• شرایط محیطی محل بهره‌برداری
• استانداردها و الزامات فنی موردنظر کارفرما

اگر هنوز نقشه یا فهرست کامل تجهیزات آماده نیست، می‌توانید اطلاعات اولیه پروژه را ثبت کنید تا موارد موردنیاز برای بررسی فنی مشخص شوند.

نگهداری و سرویس تابلو برق پیانویی

بازرسی دوره‌ای تابلو اپراتوری به شناسایی زودهنگام مشکلات و حفظ عملکرد صحیح تجهیزات کمک می‌کند. در برنامه نگهداری باید وضعیت ظاهری شستی‌ها، کلیدها، چراغ‌های سیگنال، نمایشگرها، اتصالات و عملکرد فرمان‌ها بررسی شود.

مهم‌ترین موارد قابل بررسی عبارت‌اند از:

• کنترل سلامت ظاهری شستی‌ها و کلیدهای انتخاب‌گر
• بررسی عملکرد چراغ‌های سیگنال و نمایشگرها
• بررسی وضعیت برچسب‌ها و علائم روی پنل
• کنترل اتصالات و ترمینال‌ها طبق دستورالعمل فنی
• بررسی وضعیت بدنه و ورودی کابل‌ها
• بررسی عملکرد مدارهای کنترلی و حفاظتی توسط نیروی متخصص
• ثبت و پیگیری خطاهای تکرارشونده دستگاه

بازکردن تابلو، بررسی اتصالات داخلی و انجام آزمون‌های الکتریکی باید توسط افراد دارای صلاحیت و با رعایت روش‌های ایمن قطع و جداسازی انرژی انجام شود.

سفارش تابلو برق پیانویی و اپراتوری از بنیان تابلو

اگر برای ماشین‌آلات یا خط تولید خود به یک پنل کنترل اپراتوری نیاز دارید، طراحی آن باید بر اساس عملکرد دستگاه، تعداد فرمان‌ها و شرایط بهره‌برداری انجام شود. انتخاب درست تجهیزات و چیدمان مناسب پنل می‌تواند دسترسی اپراتور به فرمان‌ها و مشاهده وضعیت سیستم را ساده‌تر و منظم‌تر کند.

برای ثبت درخواست طراحی و ساخت تابلو برق پیانویی و اپراتوری، اطلاعات پروژه را از طریق پنل ثبت سفارش آنلاین بنیان تابلو ارسال کنید. پس از ثبت اطلاعات، کارشناسان فنی پروژه را بررسی می‌کنند و برای پیگیری و ارائه پیشنهاد فنی با شما تماس خواهند گرفت.
