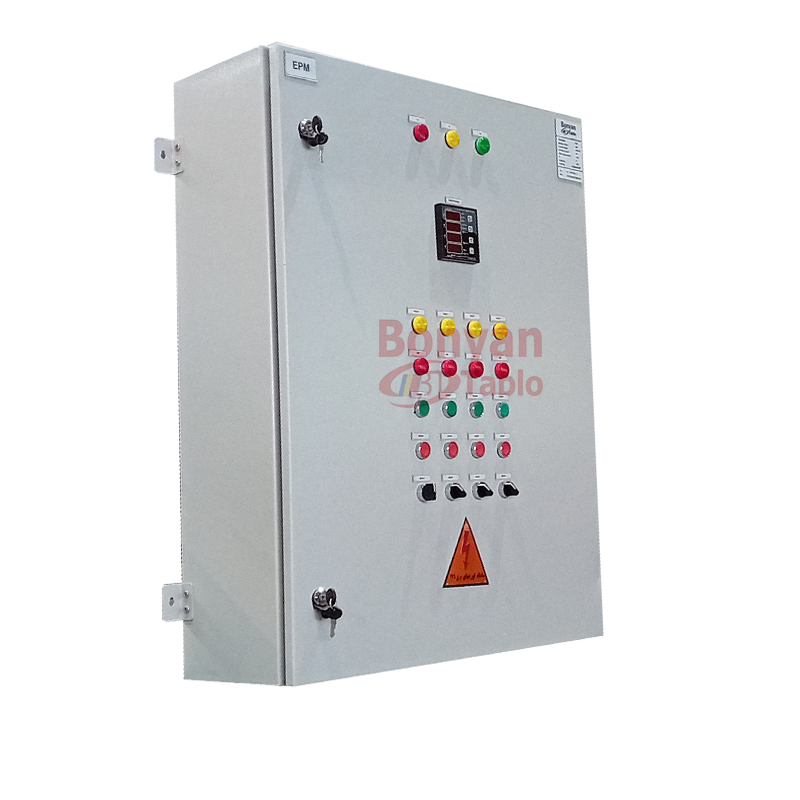

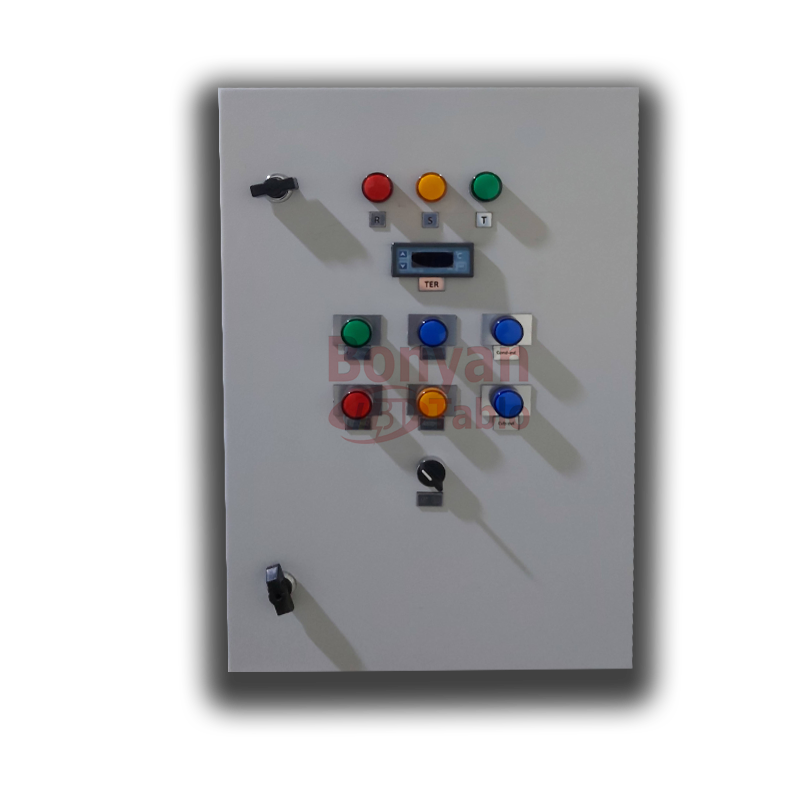

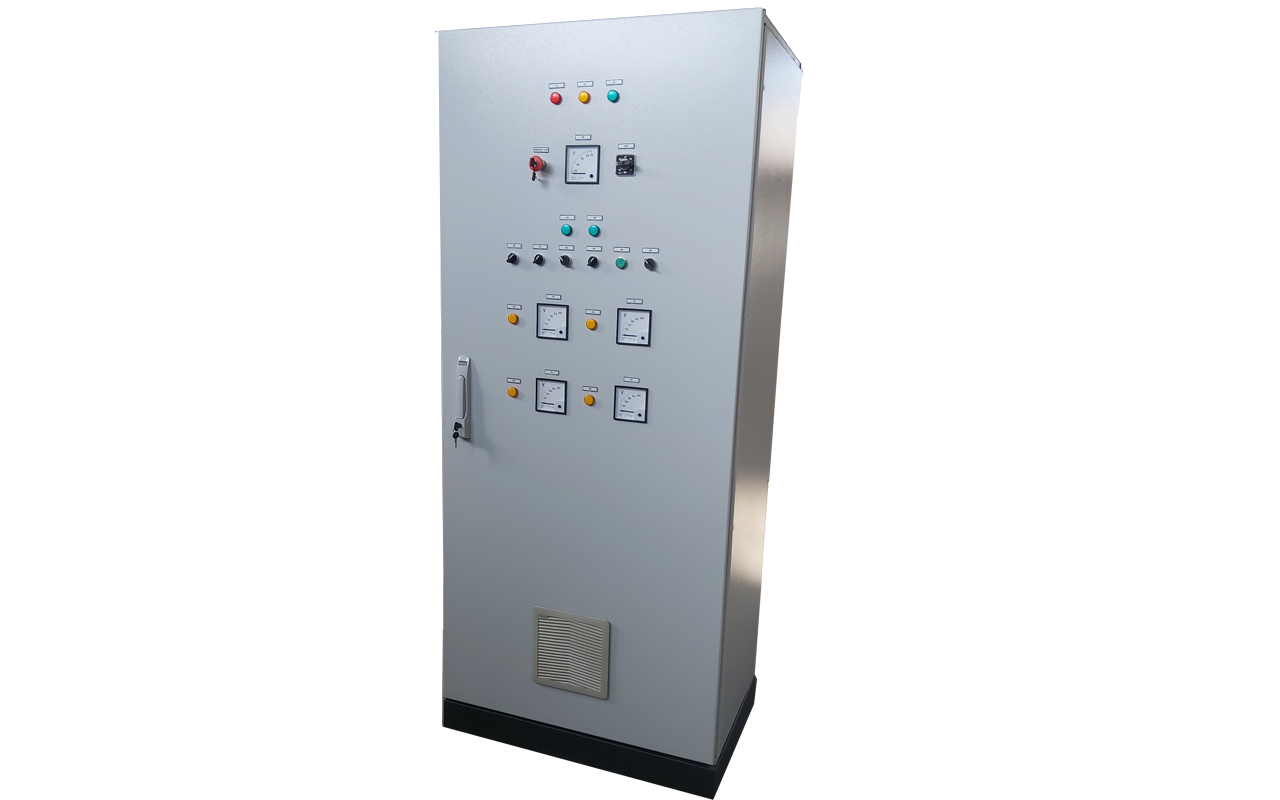

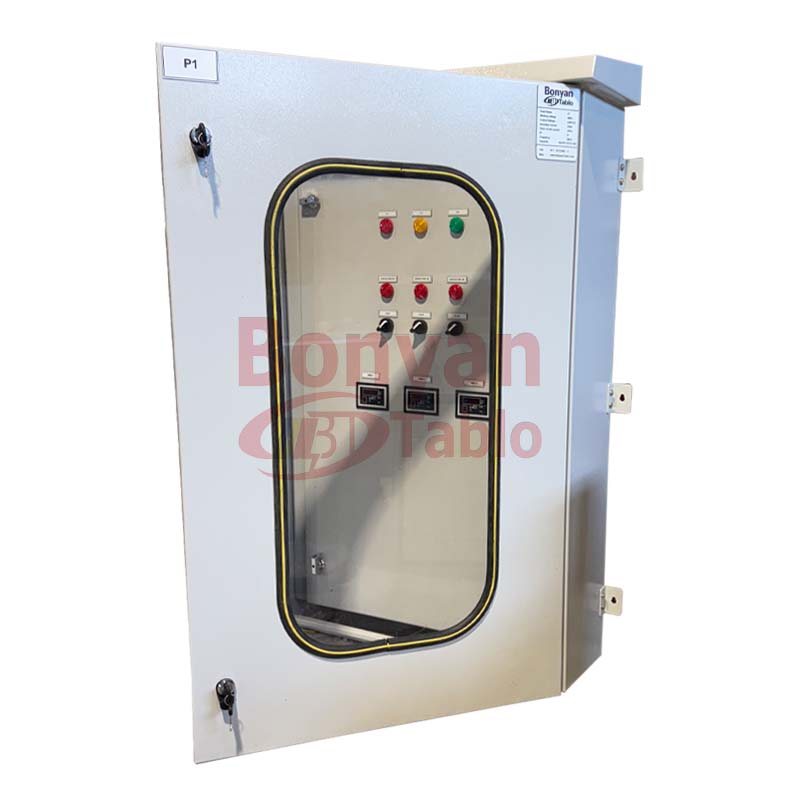

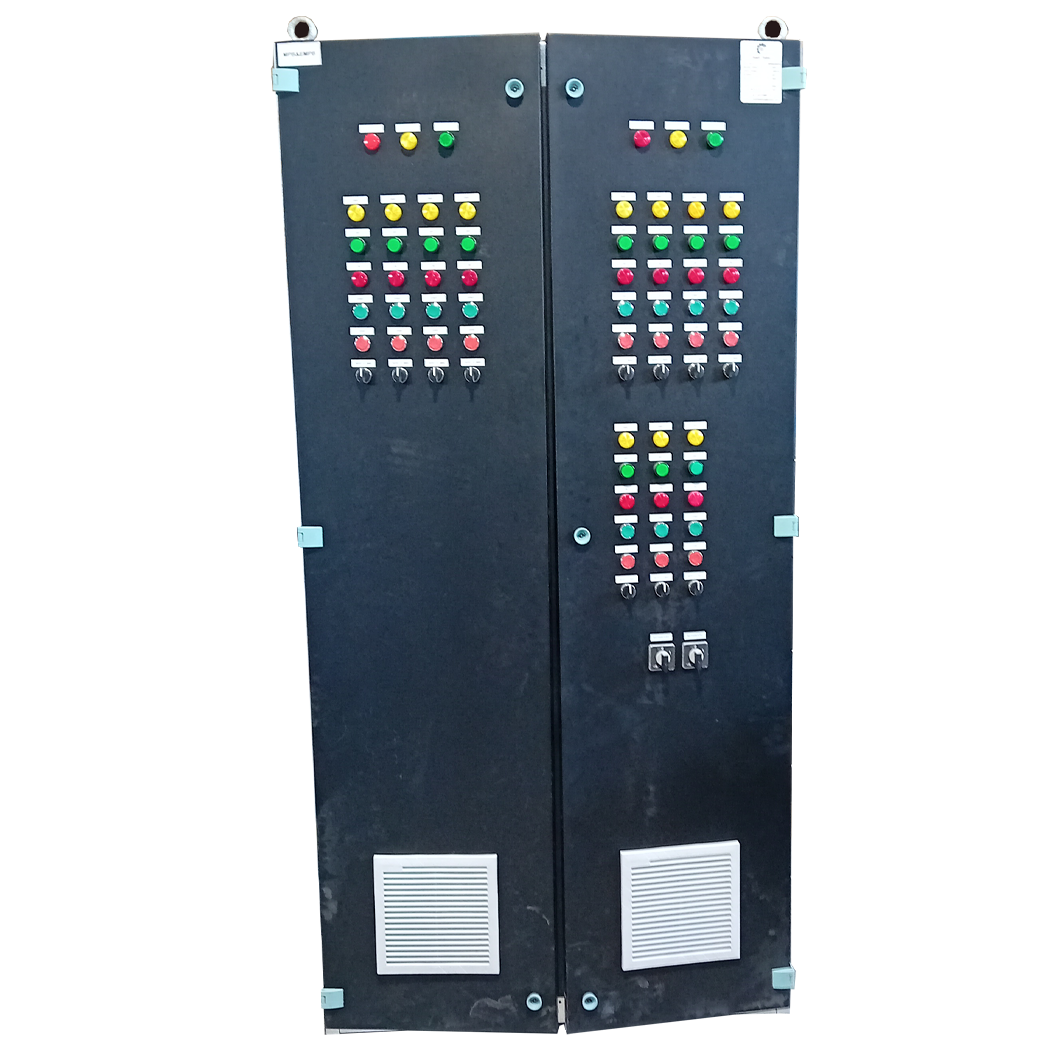

تابلو برق ستاره مثلث Star triangle switchboard

جهت خرید، استعلام قیمت و یا ثبت سفارش (تابلو برق ستاره مثلث) از دکمه زیر استفاده نمایید تا کارشناسان ما در سریع‌ترین زمان ممکن با شما تماس بگیرند.

تابلو برق ستاره-مثلث، راهکاری اقتصادی و قابل اعتماد برای راه‌اندازی نرم موتورها

در بسیاری از پروژه‌های صنعتی، راه‌اندازی مستقیم موتورها باعث ایجاد جریان راه‌اندازی بالا و نوسانات ولتاژ می‌شود. برای کنترل این مسئله، از تابلو برق ستاره-مثلث استفاده می‌شود که با تغییر تدریجی حالت اتصال سیم‌پیچ‌های موتور، از شوک اولیه به شبکه جلوگیری کرده و عمر موتور و تجهیزات را افزایش می‌دهد.
شرکت بنیان تابلو با طراحی دقیق و استفاده از تجهیزات باکیفیت، تابلوهای ستاره-مثلث را مطابق با نیاز صنایع مختلف تولید کرده و در پروژه‌های متعددی به کار گرفته است.

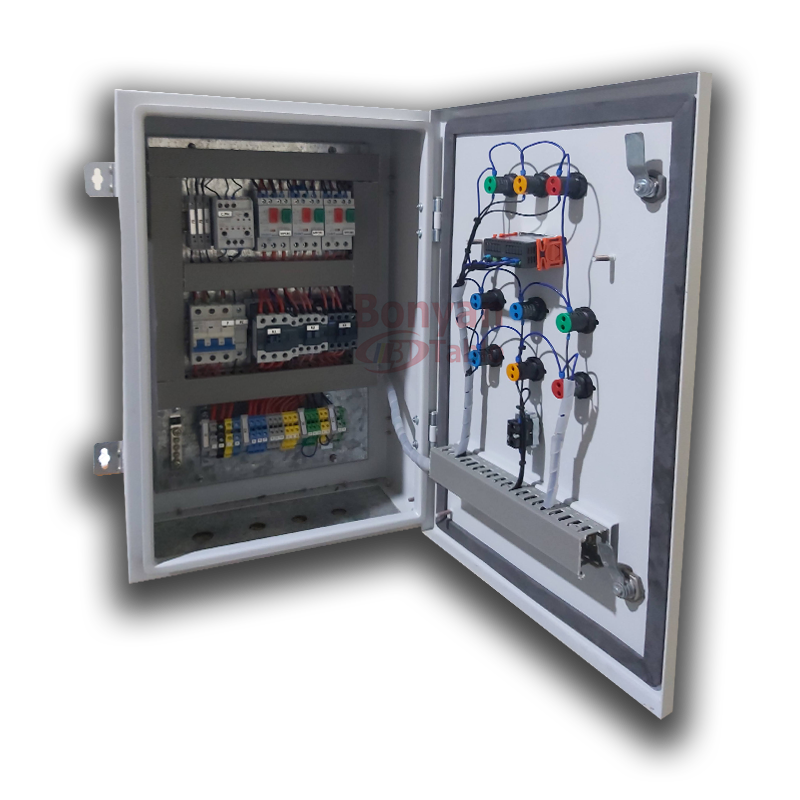

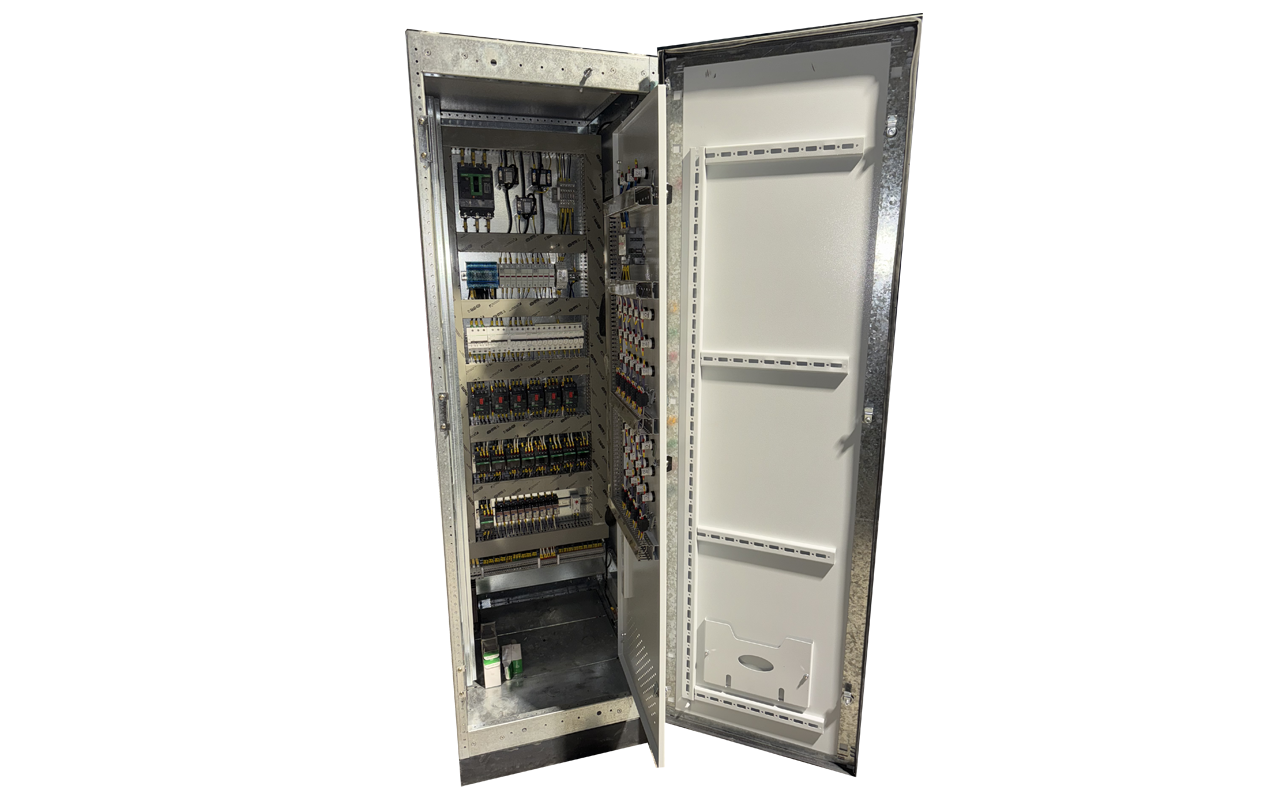

ساختار و عملکرد تابلو ستاره-مثلث

تابلو برق ستاره-مثلث از سه کنتاکتور اصلی برای تغییر وضعیت اتصال سیم‌پیچ‌های موتور بین حالت ستاره و مثلث تشکیل شده است. کنترل این فرآیند به صورت زمان‌بندی‌شده و با رعایت توالی دقیق انجام می‌گیرد. ساختار کلی این تابلو شامل موارد زیر است:

•    کلید اصلی (MCCB یا کلید هوایی بر اساس توان موتور)
•    سه کنتاکتور برای حالت‌های اصلی، ستاره و مثلث
•    رله حرارتی (Overload Relay) برای حفاظت از موتور
•    تایمر ستاره-مثلث جهت کنترل زمان تغییر وضعیت
•    کلیدهای فرمان (Start/Stop) و در صورت نیاز، نمایشگر یا HMI

در این روش ابتدا موتور به‌صورت ستاره راه‌اندازی شده و پس از طی زمان مشخص، به حالت مثلث منتقل می‌شود تا موتور به‌صورت کامل و با توان نامی به کار ادامه دهد.



مزایای استفاده از تابلو ستاره-مثلث

تابلو برق ستاره-مثلث یکی از پرکاربردترین تابلوهای راه‌اندازی موتورهای سه‌فاز در صنعت است که مزایای متعددی دارد:

•    کاهش جریان راه‌اندازی و جلوگیری از نوسانات ولتاژ
•    هزینه کمتر نسبت به درایو یا سافت‌استارتر
•    عملکرد ساده و تعمیر و نگهداری آسان
•    مناسب برای موتورهایی با توان متوسط (معمولاً بین 7.5 تا 75 کیلووات)
•    افزایش عمر مفید موتور و تجهیزات شبکه برق



موارد کاربرد تابلوهای ستاره مثلث

تابلوهای ستاره-مثلث در بسیاری از صنایع و تجهیزات موتوری کاربرد دارند، از جمله:

•    پمپ‌های آب و فاضلاب
•    کمپرسورها
•    فن‌ها و هواکش‌های صنعتی
•    میکسرها و آسیاب‌ها
•    تجهیزات انتقال مواد

در مواردی که نیاز به راه‌اندازی نرم و محافظت از موتور وجود دارد، اما استفاده از اینورتر اقتصادی نیست، تابلو ستاره-مثلث یک انتخاب مطمئن و اثبات‌شده است.



مشخصات فنی تابلو تولیدی بنیان تابلو

تابلوهای ستاره-مثلث تولیدشده توسط شرکت بنیان تابلو دارای مشخصات فنی زیر هستند:

•    طراحی شده بر اساس استاندارد IEC 61439
•    استفاده از برندهای معتبر جهانی مانند Siemens، Schneider و LS
•    ساخت بدنه از ورق روغنی با رنگ الکترواستاتیک کوره‌ای
•    رعایت اصول تهویه داخلی و ایزولاسیون مدار فرمان و قدرت
•    مونتاژ بر اساس نقشه اجرایی دقیق با سیم‌کشی منظم و شماره‌گذاری کامل
•    قابلیت نصب در محیط داخلی یا بیرونی با درجه حفاظت مناسب (IP54 به بالا)



خدمات پیش و پس از فروش

شرکت بنیان تابلو در تمامی مراحل طراحی، ساخت و نصب تابلو ستاره-مثلث در کنار مشتریان خود خواهد بود:

•    بررسی نیاز فنی پروژه و انتخاب بهترین روش راه‌اندازی
•    طراحی نقشه‌های اجرایی و هماهنگی با تیم برق کارگاه یا کارخانه
•    تست کامل تابلو پیش از ارسال (FAT)
•    نصب و راه‌اندازی در محل پروژه در صورت نیاز
•    آموزش اپراتور و پشتیبانی فنی پس از تحویل



جمع‌بندی

تابلو برق ستاره-مثلث یکی از اقتصادی‌ترین و قابل‌اعتمادترین راهکارها برای راه‌اندازی نرم موتورها در صنایع است. محصول ارائه‌شده توسط بنیان تابلو، با تکیه بر استانداردهای بین‌المللی، کیفیت بالای ساخت و پشتیبانی فنی کامل، انتخابی مطمئن برای پروژه‌های صنعتی کوچک تا متوسط خواهد بود.

راه‌های ارتباط و سفارش

برای مشاوره رایگان، استعلام قیمت یا ثبت سفارش تابلو برق ستاره-مثلث با ما در تماس باشید:
