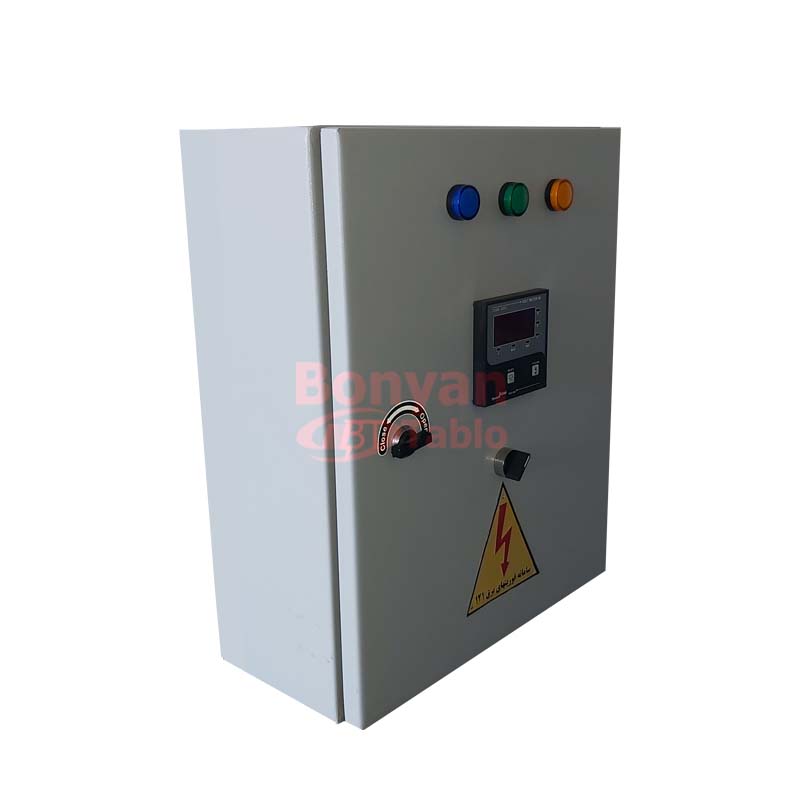

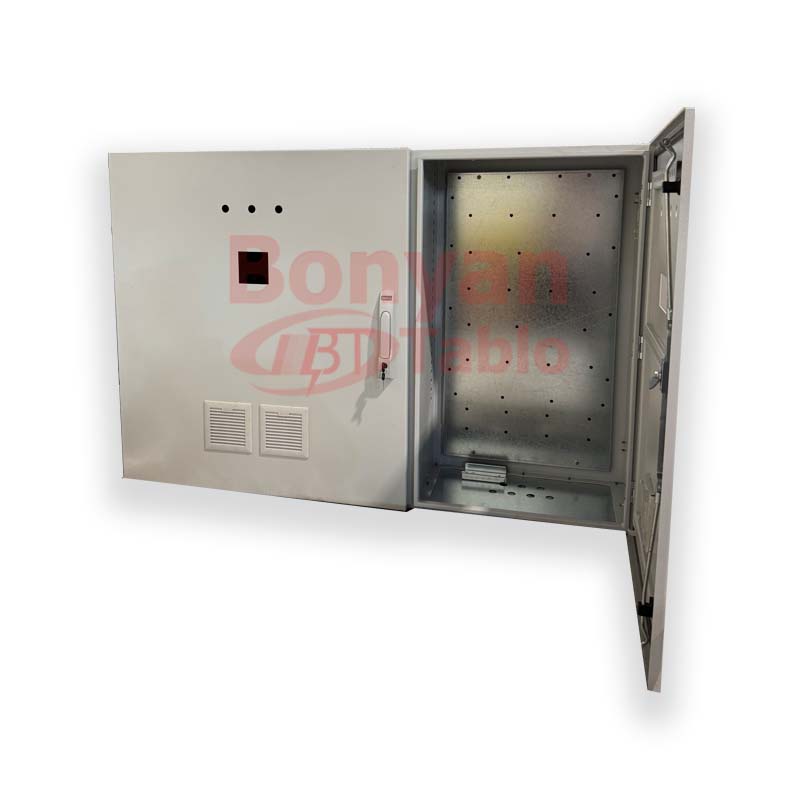

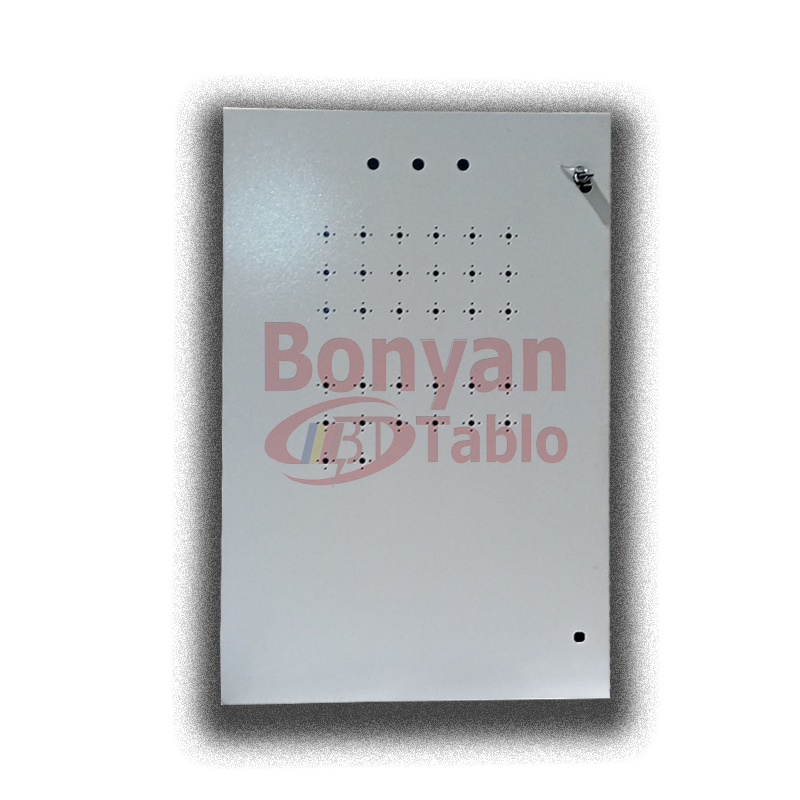

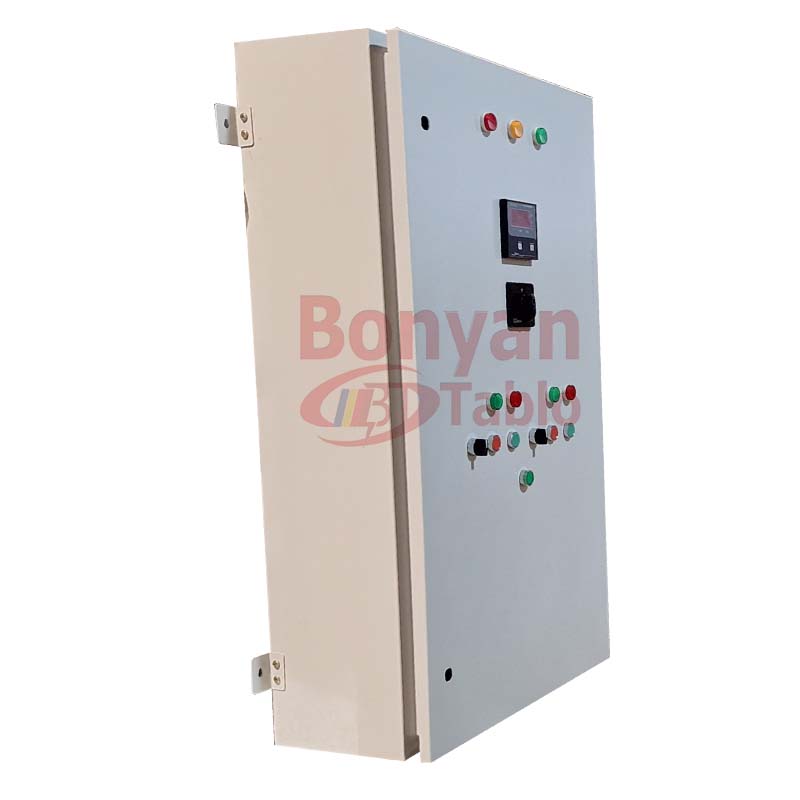

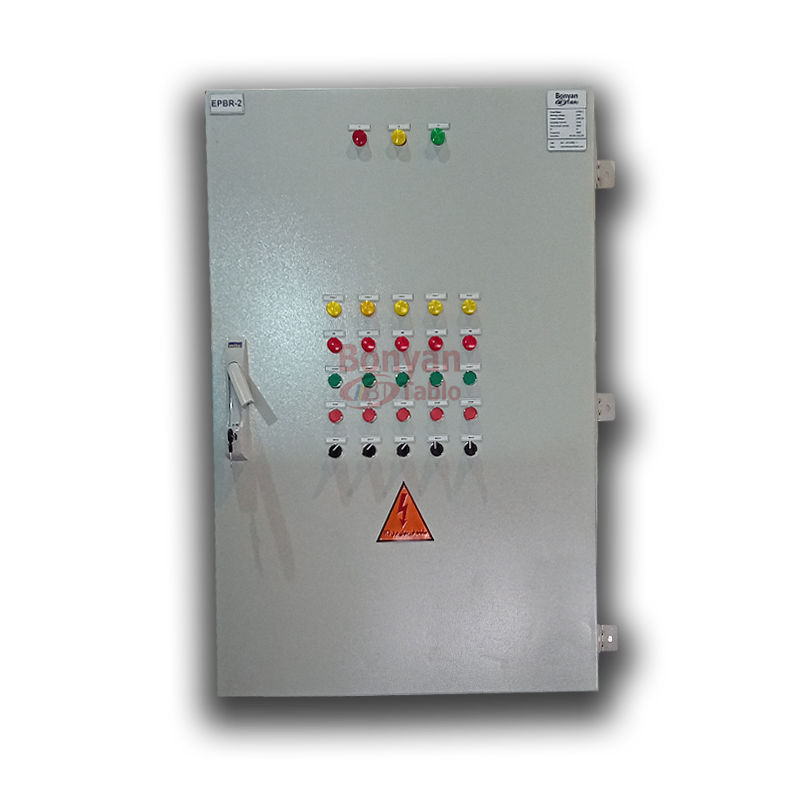

بدنه تابلو برق دیواری روکار wall switchboard

بدنه تابلو برق دیواری چیست؟

بدنه تابلو برق دیواری، محفظه‌های کوچک و جمع و جوری هستد که تجهیزات الکتریکی و سیم کشی‌های موجود در تابلو برق را در خود جای می‌دهند. هرچند این ساختارها ممکن است در نگاه اول ساده به نظر برسند، اما علاوه بر محافظت کاربران در برابر سیم‌های برق و قطعات الکتریکی، از تجهیزات برقی در برابر فاکتورهای محیطی چون رطوبت، گرد و خاک و... محافظت می‌کنند و با سازماندهی اصولی به این تجهیزات نظم می‌دهند. این بدنه ها برای استفاده در فضاهای داخلی و خارجی طراحی می‌شوند و برحسب محل مورداستفاده و کاربرد می‌توانند شکل و جنس مختلفی داشته باشند. در ادامه با این ساختارهای حفاظتی مهم و کاربردی بیشتر آشنا خواهیم شد.

• کاربردهای بدنه تابلو برق دیواری

بدنه تابلو برق دیواری در انواع ساختمان‌های اداری، تجاری، مسکونی مورداستفاده قرار می‌گیرند و بسته به سطح ولتاژ برق (ولتاژ پایین، ولتاژ متوسط و ولتاژ بالا) انتخاب می‌شوند. این ساختارها در صنایع مختلف کاربرد دارند و بسته به محل و شرایط مورداستفاده ممکن است مشخصات و کاربردهای مختلفی داشته باشند.

به طور کلی بدنه تابلو برق دیواری برای ارائه مقاومت، انعطاف‌پذیری در ساخت و استحکام لازم به صورت جوشی یا پیچ و مهره‌ای با خم‌های افقی و عمودی ساخته می‌شوند. یک فاکتور موردتوجه در ساخت انواع بدنه تابلو برق و محل قرارگیری آن، مقاومت در برابر رطوبت یا دیگر فاکتورهای محیطی مانند گرد و غبار، اجسام خارجی و یا تماس‌های غیرعمدی فیزیکی است که با استاندارد درجه محافظت یا ضریب نفوذ پذیری (IP) تعیین می‌شود.

نصب بدنه تابلو برق دیواری نیاز به نیروی متخصص و تجهیزات مناسب دارد تا بهترین شرایط ایمنی و حفاظتی را برای انواع کاربران فراهم سازد.

• جنس بدنه تابلو برق دیواری

جنس بدنه این تابلو برق‌ها یکی از مهم‌ترین مشخصه‌ها در انتخاب آن است. این بدنه‌ها از نظر جنس به انواع تابلو برق‌های فلزی، پلاستیکی، کامپوزیت، پلی کربناتی وغیره دسته‌بندی می‌شوند که در ادامه به هریک خواهیم پرداخت:

بدنه تابلو برق دیواری ساخته شده از فلز

این بدنه‌ها از ورقه‌های گالوانیزه ساخته شده و به منظور ارائه حداکثر حافظت در برابر خوردگی زنگ زدگی، عایق بودن و نیز ایجاد زیبایی ظاهری پس از طی مراحل شست‌وشو و چربی زدایی، با رنگ‌های الکتروستاتیک کوره‌ای رنگ‌آمیزی می‌شوند. استفاده از ورقه‌های استیل ضد زنگ و نیز رنگ‌آمیزی مناسب و استاندارد در این ساختارها، آن‌ها را به گزینه‌ای مناسب برای استفاده در فضاهای باز و محیط‌های خاص مثل مکان‌های مرطوب و اسیدی چون مراکز پزشکی و آزمایشگاهی تبدیل می‌کند. این تابلوها بسیار مقرون به صرفه هستند.

تنها معایب رسانا بودن بدنه تابلو برق فلزی عدم مقاومت بالا در برابر حرارت و داشتن خاصیت رسانایی است که عاملی برا افزایش خطر برق گرفتگی محسوب می‌شود.

بدنه تابلو برق دیواری ساخته شده از کامپوزیت

بدنه‌های کامپوزیتی از الیاف شیشه و رزین ساخته می‌شوند و به همین سبب از دوام و استحکام بالایی برخوردارند. ضد اشعه بودن، استحکام و طول عمر بالا، ضد حریق بودن، ضد زنگ بودن و نارسایی الکتریکی از مهم‌ترین مشخصه‌های این نوع بدنه هستند. ابعاد بدنه تابلو برق دیواری ساخته شده از کامپوزیت بیشتر براساس استاندارهای آلمان تعیین می‌شود.

بدنه تابلو برق دیواری ساخته شده از پلی کربنات

این بدنه‌ها رزین‌های ترموپلاستیک و الیاف کربن هستند که باعث می‌شود کمی در برابر اشعه خورشید و فاکتورهایی چون آتش آسیب پذیر باشند. این نوع بدنه بیشتر در محیط‌های داخلی مورداستفاده قرار می‌گیرند.

بدنه تابلو برق دیواری ساخته شده از آلومینیوم

بدنه آلومینیوم نیز نوعی بدنه فلزی بسیار سبک، انعطاف‌پذیر و مقاوم در برابر خوردگی و دیگر فاکتورهای محیطی است و به سبب داشتن قیمت نسبتا پایین، بسیار موردتوجه هستند.

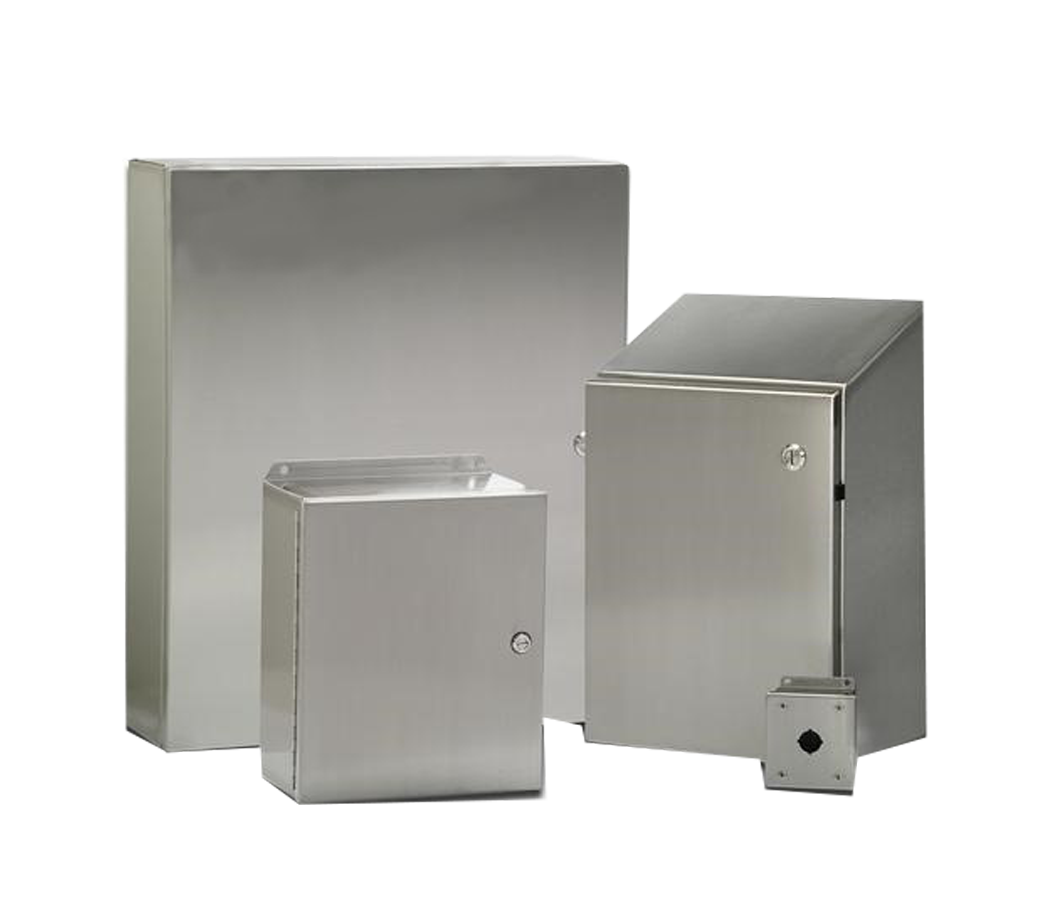

بدنه تابلو برق دیواری ساخته شده از استیل

بدنه‌های استیل به جای ورق آهن سیاه از ورق استیل ساخته می‌شوند و به سبب مقاومت بالای استیل در برابر خوردگی و زنگ‌زدگی و دیگر عوامل به رنگ‌آمیزی نیاز ندارند. این بدنه‌ها بیشتر در صنایع غذایی و کارخانجات فراورده‌های شیر که مستلزم شست‌وشو و ضدعفونی کردن دائمی هستند، استفاده می‌شوند.

• انواع بدنه تابلو برق دیواری از نظر محل نصب

بدنه تابلو برق دیواری را بهتر است در نزدیک ورودی ساختمان نصب کرد. این ساختارها نباید در معرض نور خورشید یا عوامل دیگری مانند باران، مه و غیره قرار گیرد. ارتفاع بدنه تابلو از سطح زمین باید 1.3 تا 1.75 متر باشد. بدنه تابلو برق‌ها از جهت مکان نصب به چند دسته تقسیم می‌شوند که شما بسته به شرایط و محل مورداستفاده می‌توانید گزینه مناسب خود را انتخاب کنید.

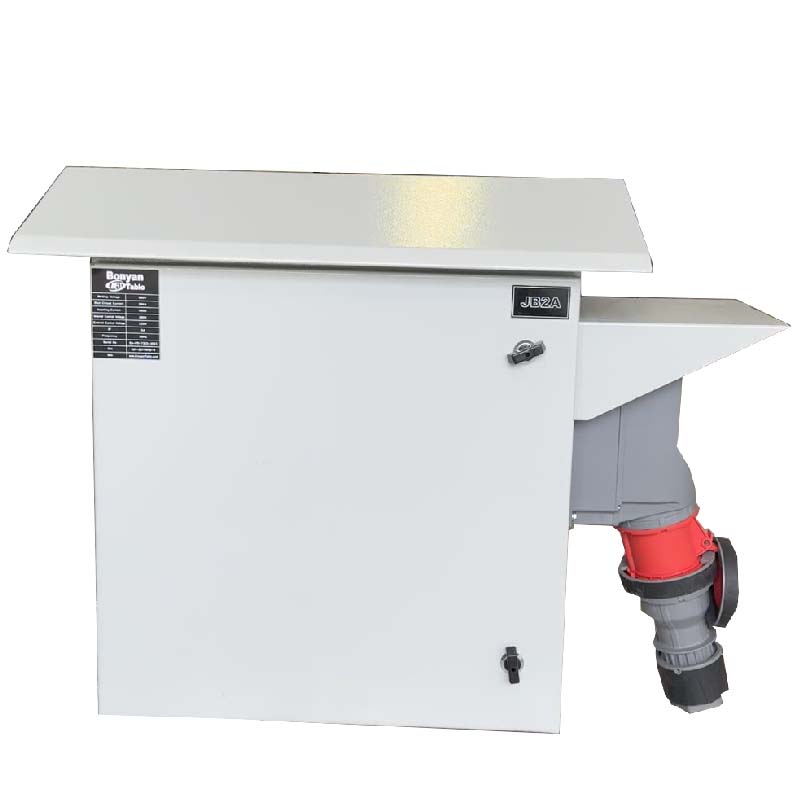

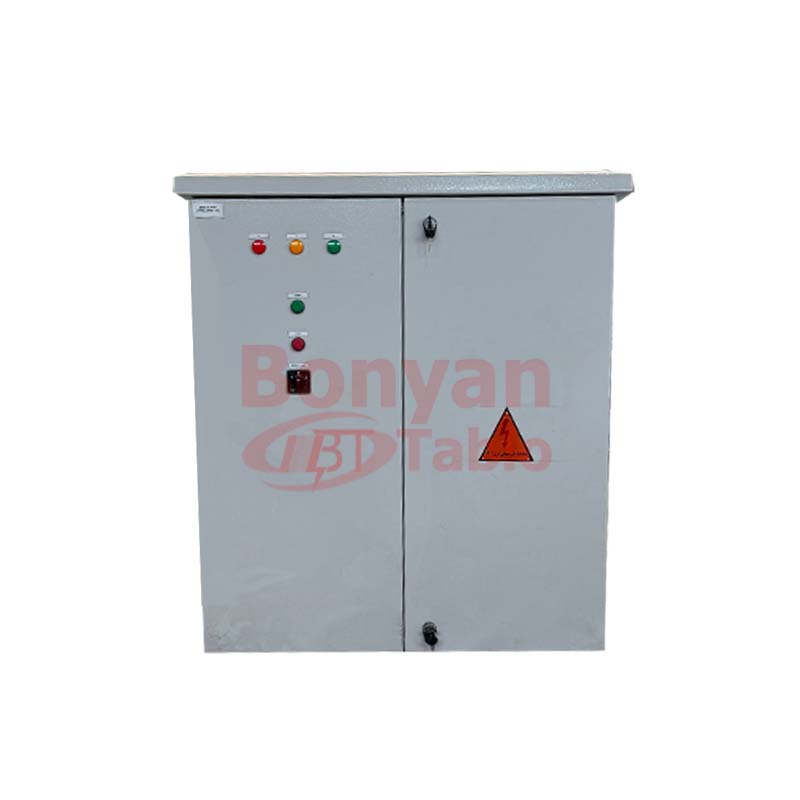

1) بدنه تابلو برق بیرونی

این بدنه‌ها در محیط و فضای باز نصب می‌شوند و بنابراین باید از مقاومت لازم در برابر عوامل مختلف محیطی برخوردار باشند. ورقه مورداستفاده در ساخت این بدنه‌ها باید ضخیم‌تر باشد، با رنگ‌های ضدآفتاب رنگ شود درزهای آن‌ها آب‌بندی شود و حتما به قفل مناسب و ایمن مجهز باشد.

2) بدنه تابلو برق درونی

از این نوع بدنه بیشتر در محیط‌های سرپوشیده استفاده می‌شود تا هم به تجهیزات نظم دهنده و هم از آن‌ها در برابر حوادث ناخواسته محافظت کنند. انواع فلزی آن ممکن است نسبت به بدنه تابلو برق دیواری بیرونی ضخامت کمتری داشته باشند.

• استانداردهای ساخت بدنه تابلو برق دیواری

ساخت محفظه‌های تابلو برق‌های دیواری نیز مانند دیگر تجهیزاتی که با برق و تجهیزات الکتریکی سروکار دارند باید مطابق با یک سری استانداردهای خاص صورت گیرد تا بتواند حداکثر کارایی و ایمنی را به کاربران ارائه دهد. ساخت بدنه تابلو برق دیواری براساس استانداردهای بین‌المللی و آمریکایی صورت می‌گیرد که مسئولیت اجرای استانداردهای ایالات متحده بر عهده دو نهاد انجمن ملی تولیدکنندگان برق (NEMA) و شرکت گواهینامه ایمنی لوبال (UL) است.

• فناوری‌های مورداستفاده در ساخت بدنه تابلو برق دیواری

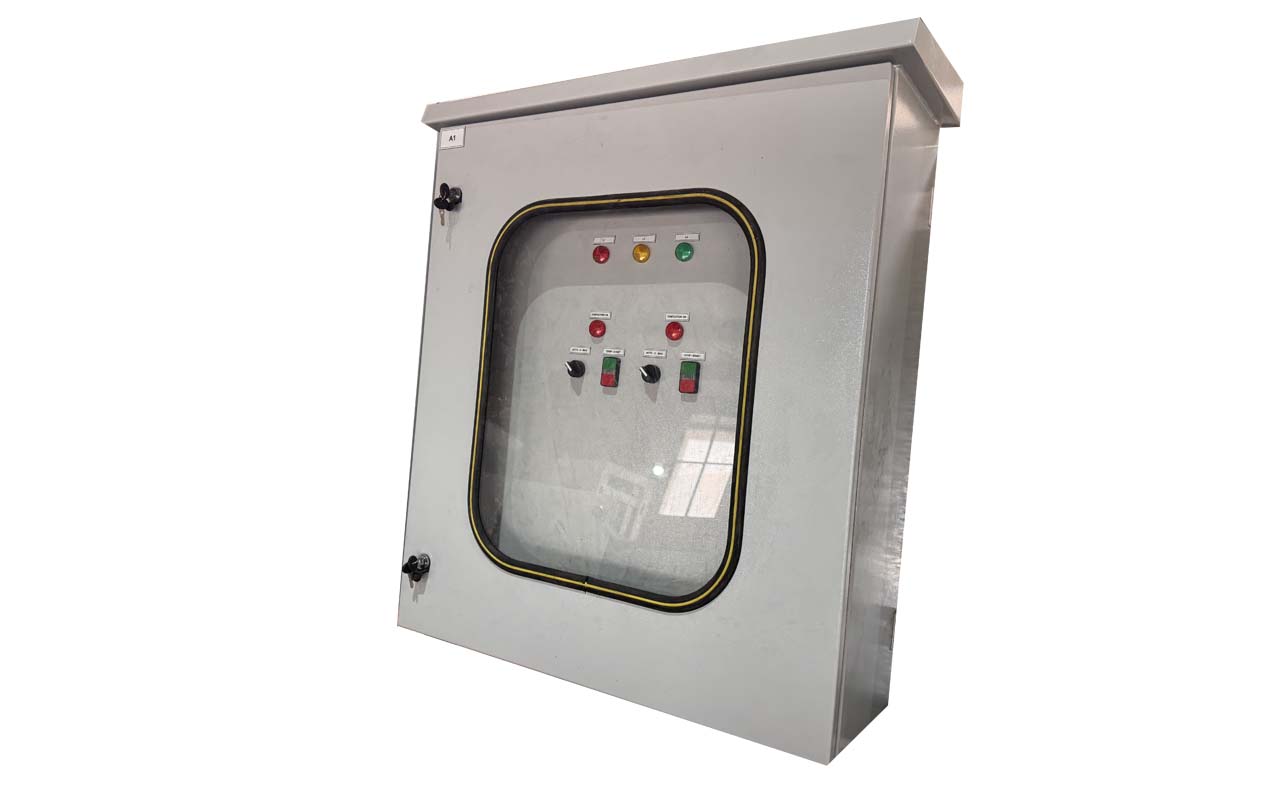

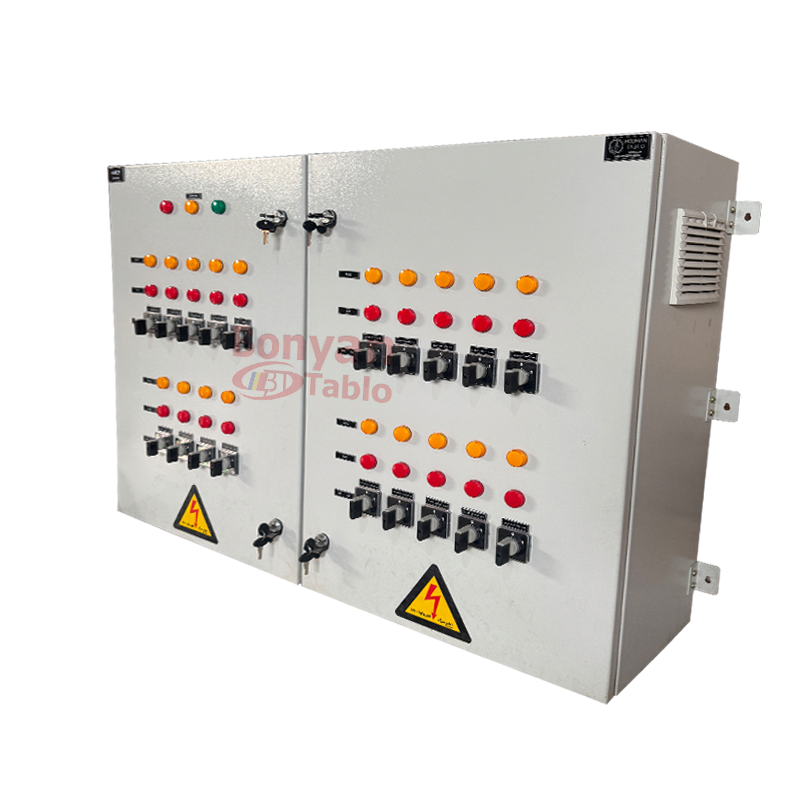

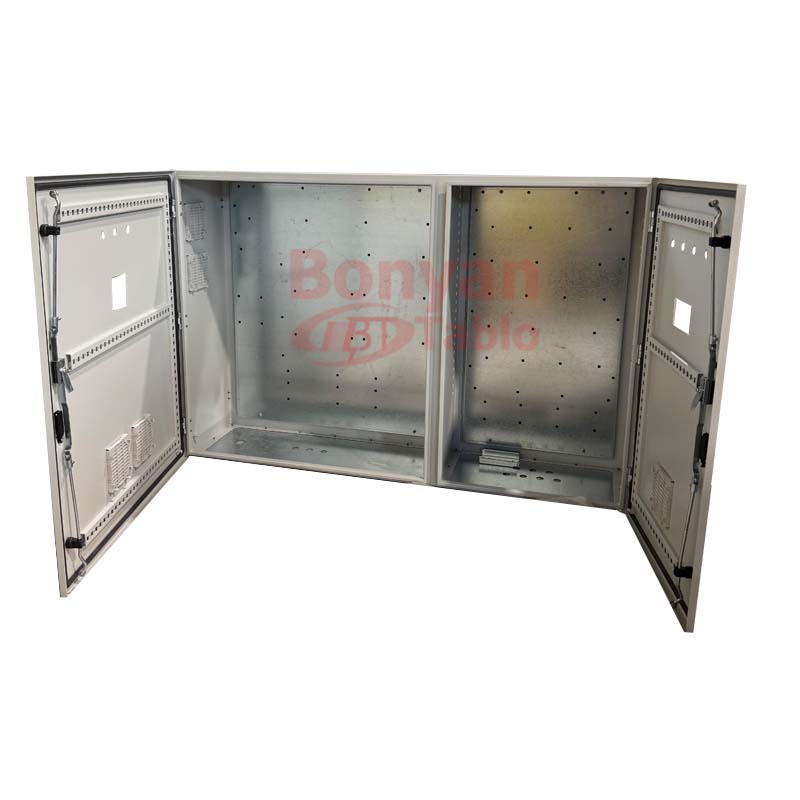

پیشرفت‌های تکنولوژی امکان ساخت انواع بدنه تابلو برق دیواری با ویژگی‌های متنوع را برای کاربران فراهم ساخته است. محفظه‌های الکتریکی ضد آب و هوا، محفظه‌های دیواری دارای تهویه هوا، محفظه‌ تابلو دیواری قفل شونده، بدنه‌های دیواری دو درب، بدنه‌های دیواری دارای درهای شفاف از این نمونه هستند.

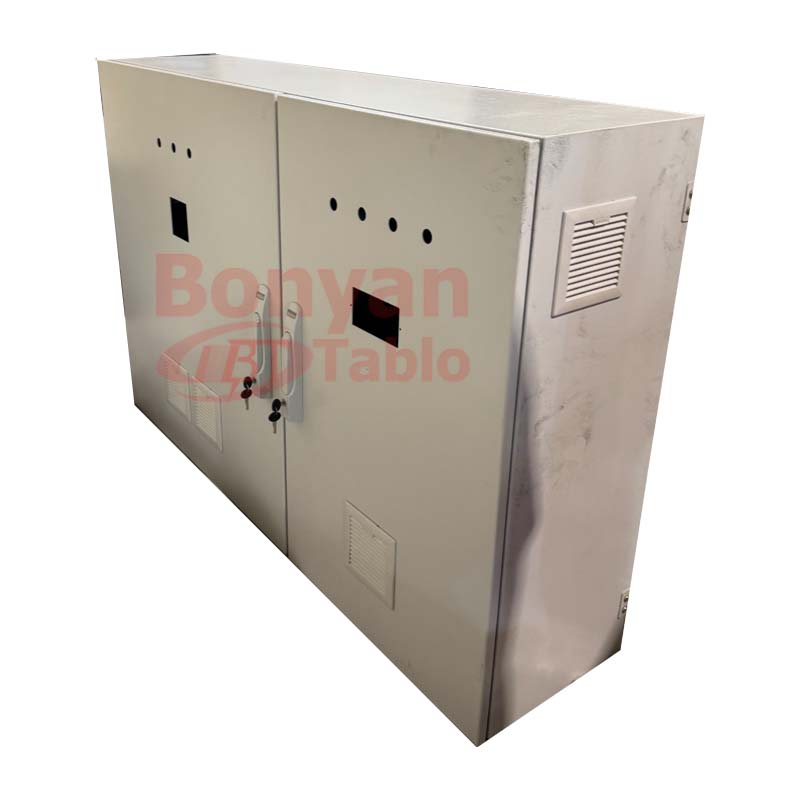

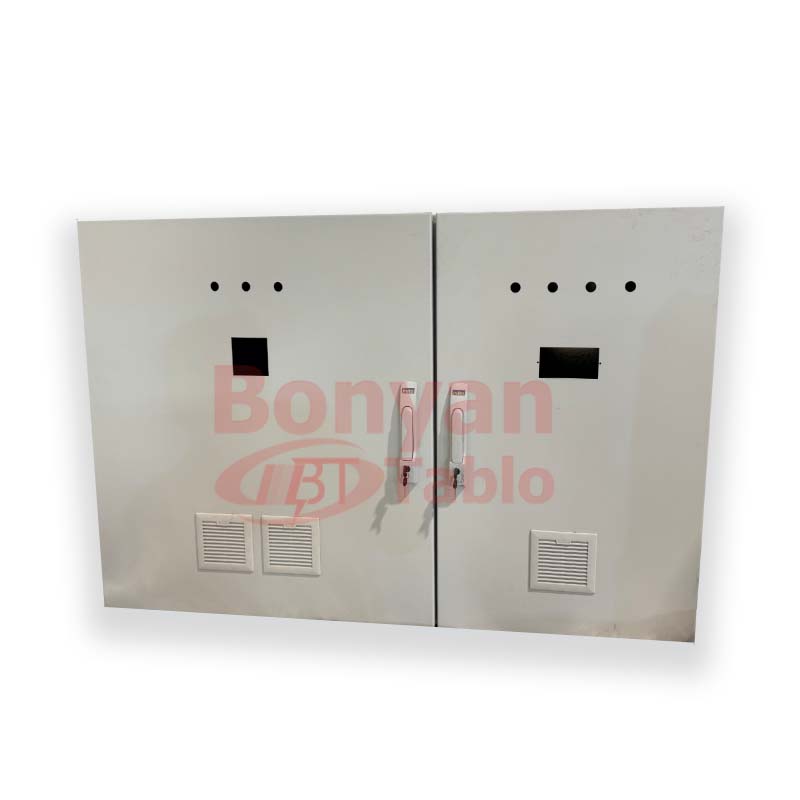

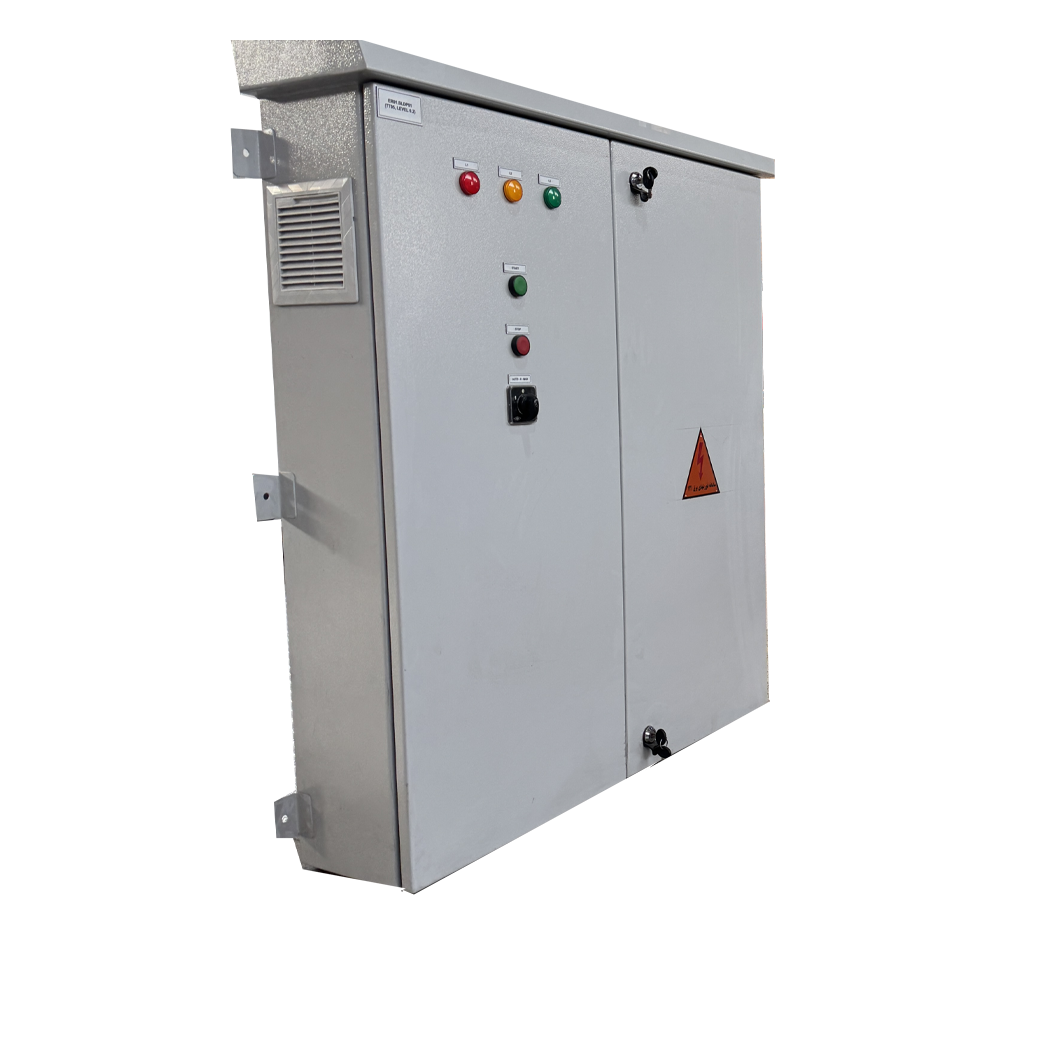

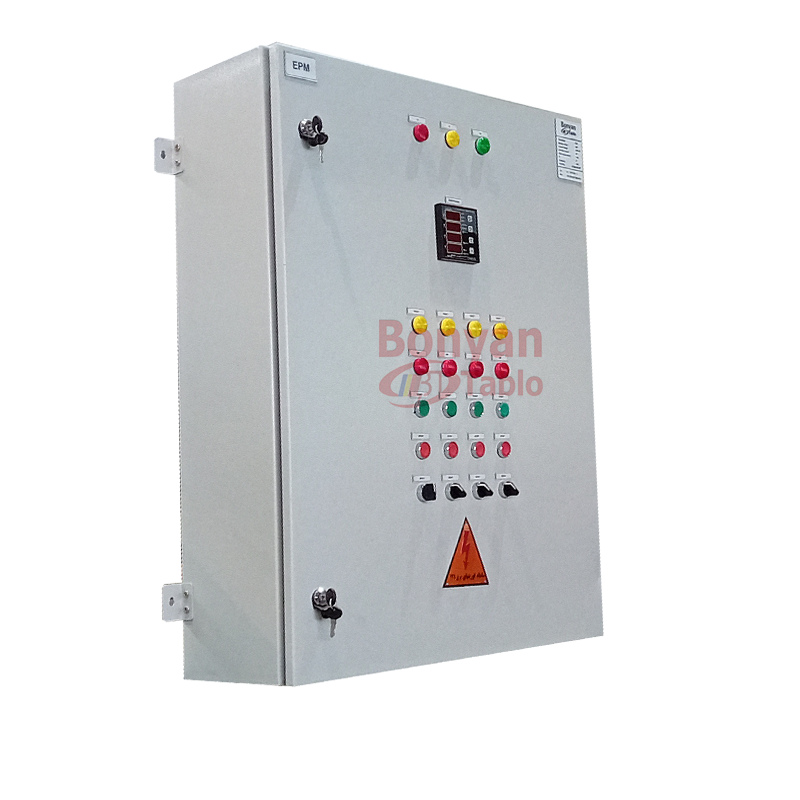

برای نمونه محفظه‌های دیواری دارای تهویه هوا با داشتن دریچه‌ها، درها یا برش‌های فلوت‌دار، به کنترل دمای تجهیزات و اجزای داخل بدنه کمک می‌کنند و یک گزینه مناسب برای قطعاتی مانند ترانسفورمانورها است که در حین کار گرمای زیادی تولید می‌کنند. همچنین محفظه دیواری قفل شونده واجد انواع مختلف قفل، برای امنیت و حفاظت بیشتر تجهیزات هستند.

سخن پایانی

بدنه تابلو برق دیواری یک ساختار کاربردی و برای جای دادن تجهیزات الکتریکی جهت سازمان‌دهی آن‌ها، حفاظت از آن‌ها در برابر عوامل محیطی و حفظ ایمنی کاربران است که به سبب حساسیت بالا بایستی در مراکز معتبر و مطابق با استانداردها و اصول فنی مناسب ساخته شوند. این مجموعه با طراحی و عرضه طیف گسترده‌ای از محفظه های دیواری باکیفیت و مقاوم، مطابق با آخرین استانداردهای بین‌المللی، پاسخ به نیاز انواع کاربران را فراهم ساخته است.
