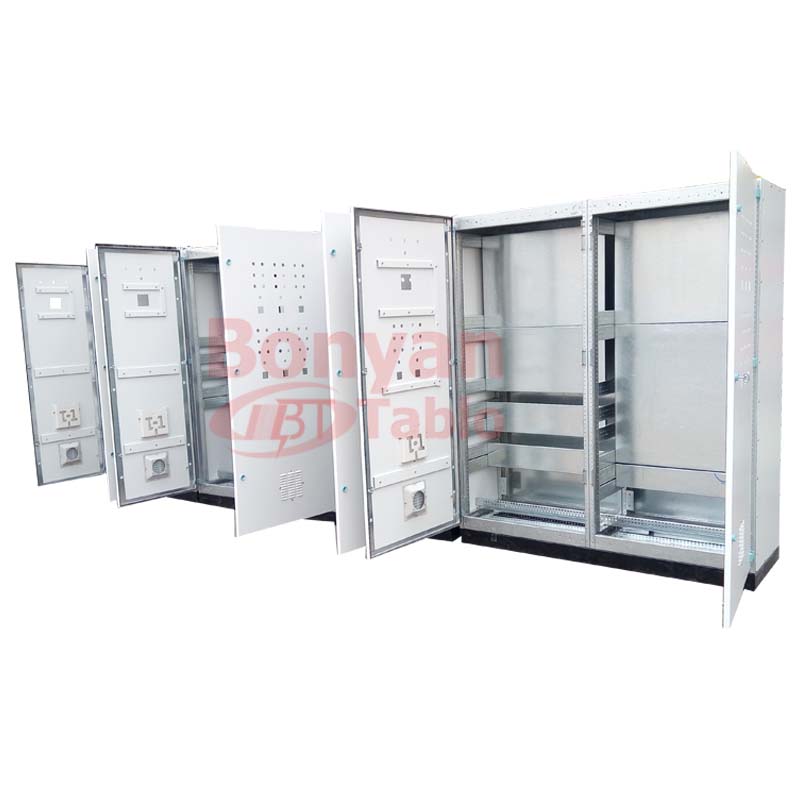

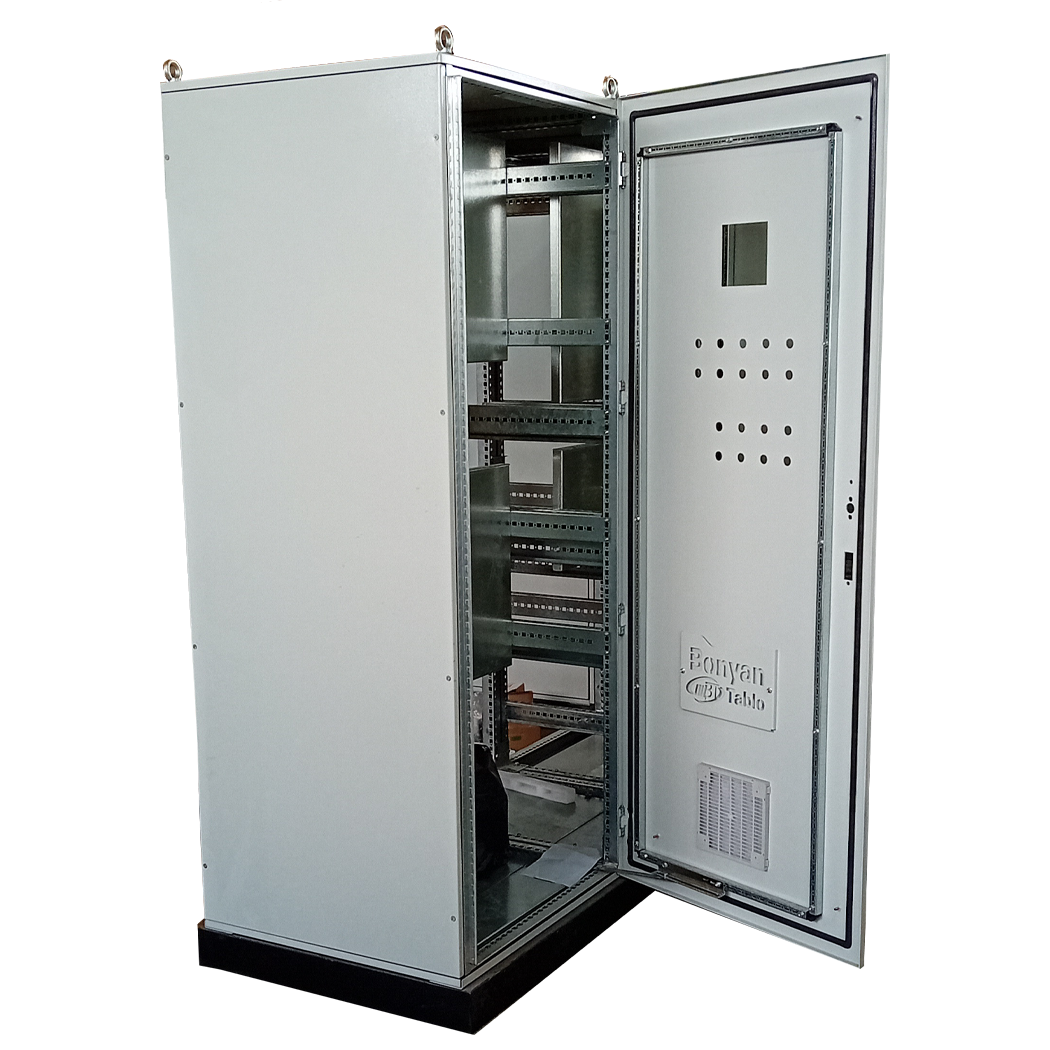

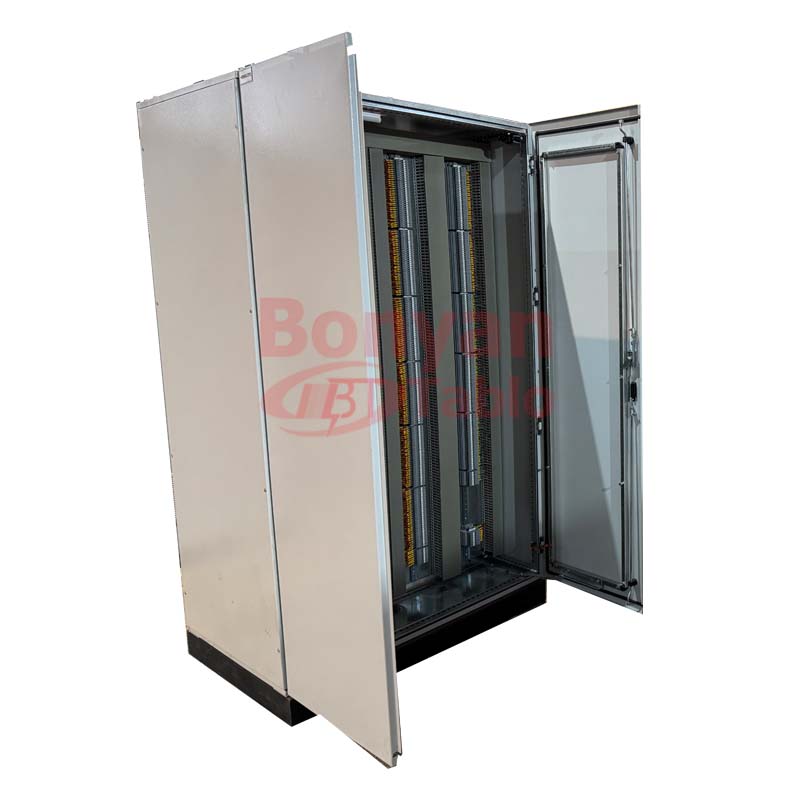

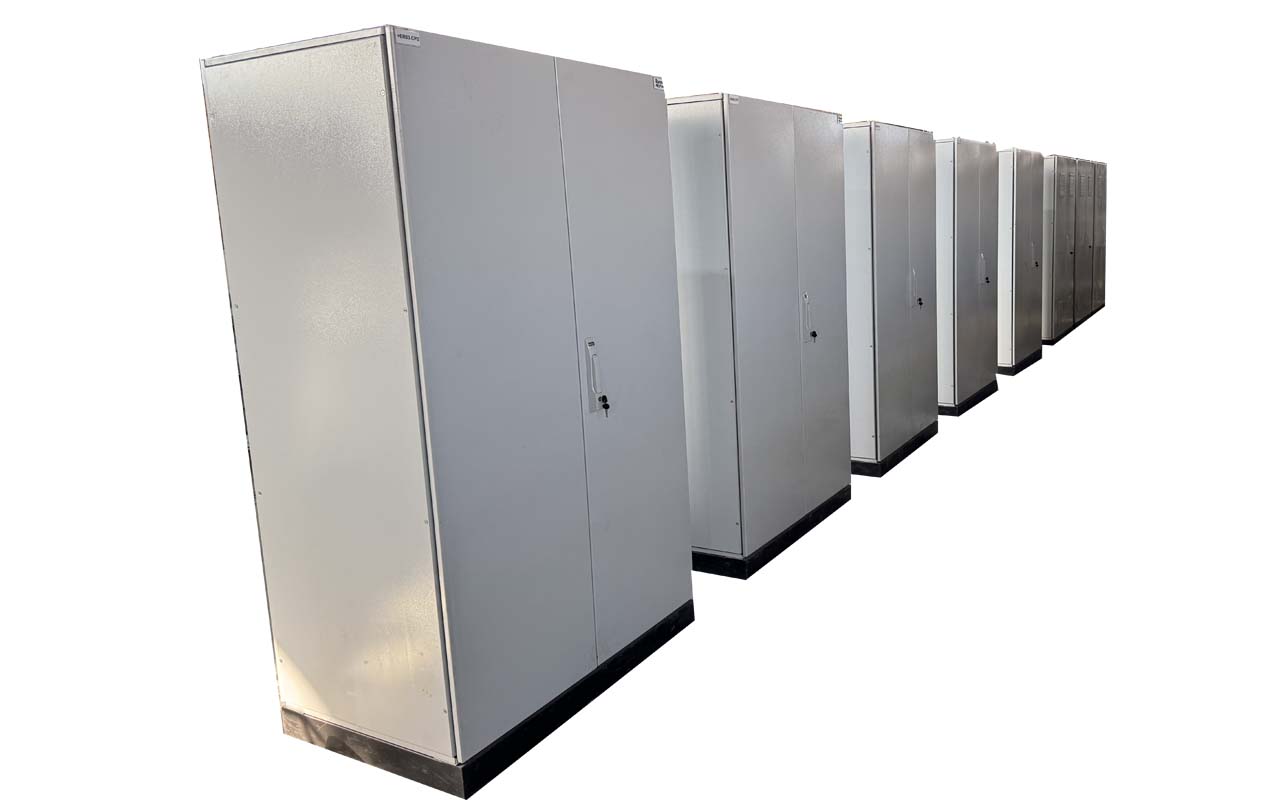

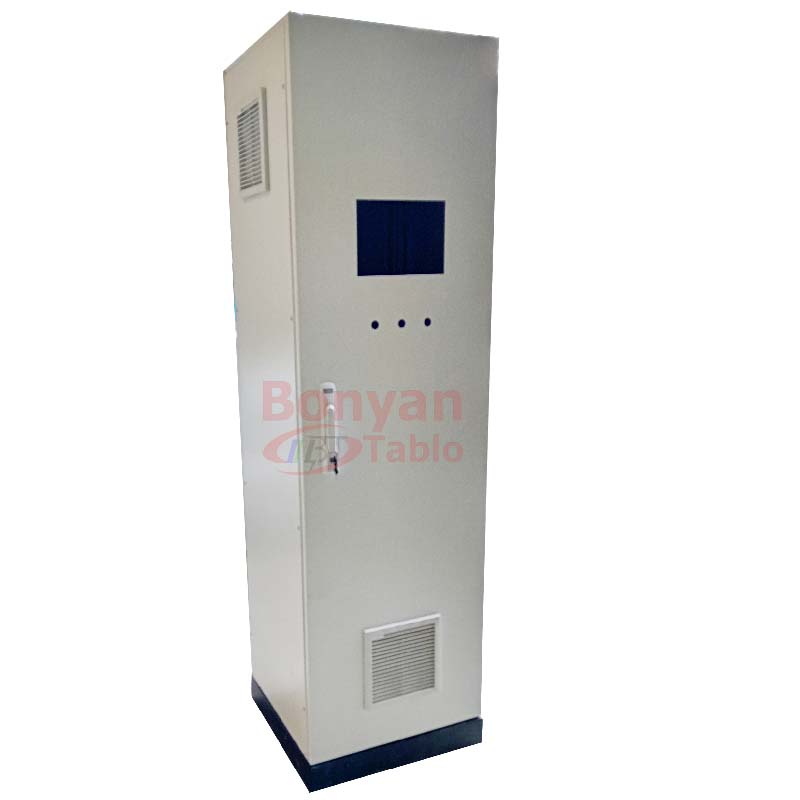

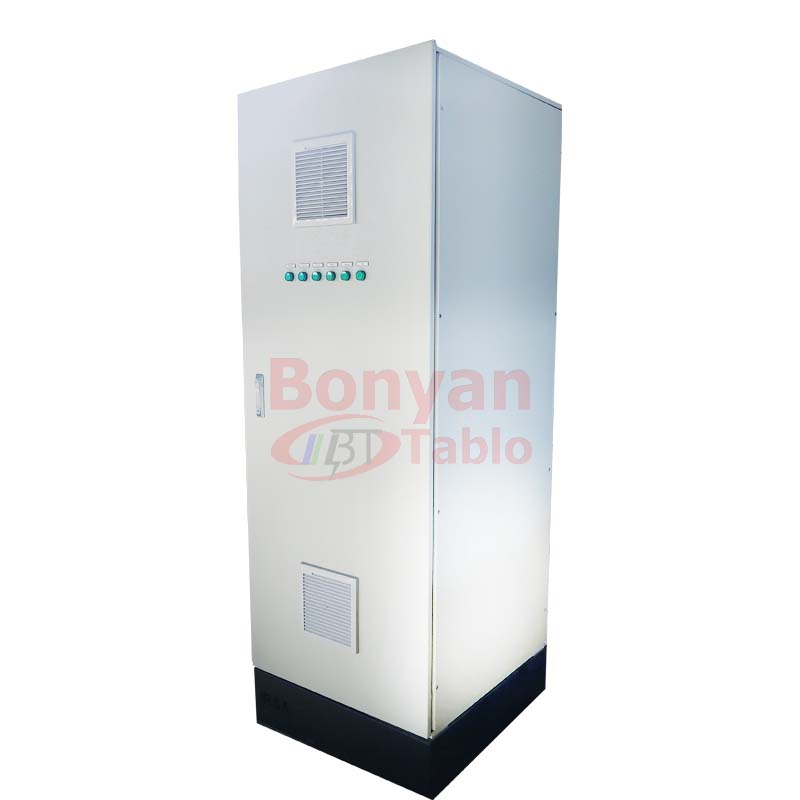

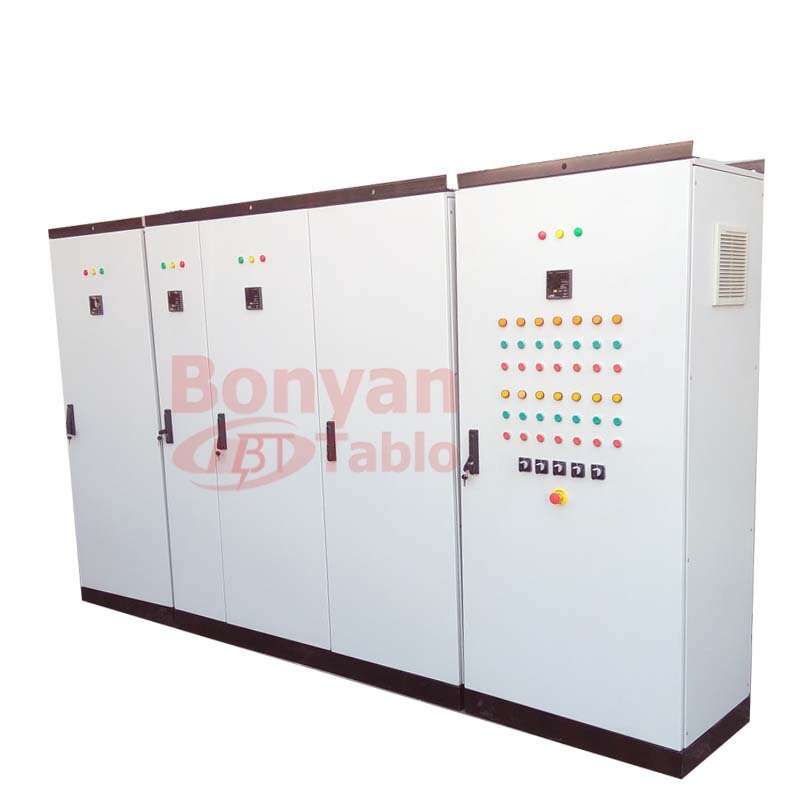

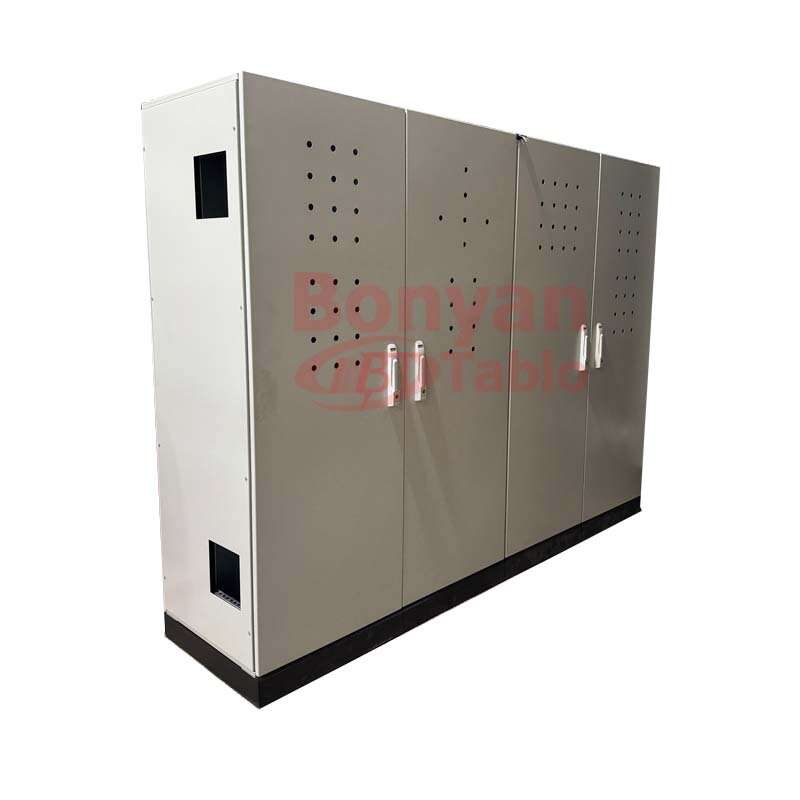

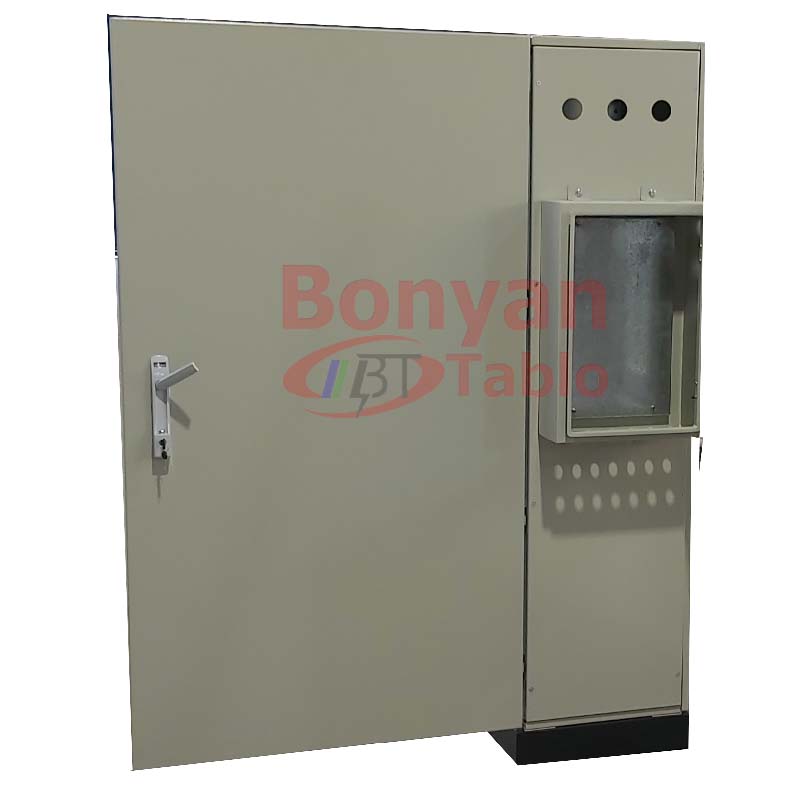

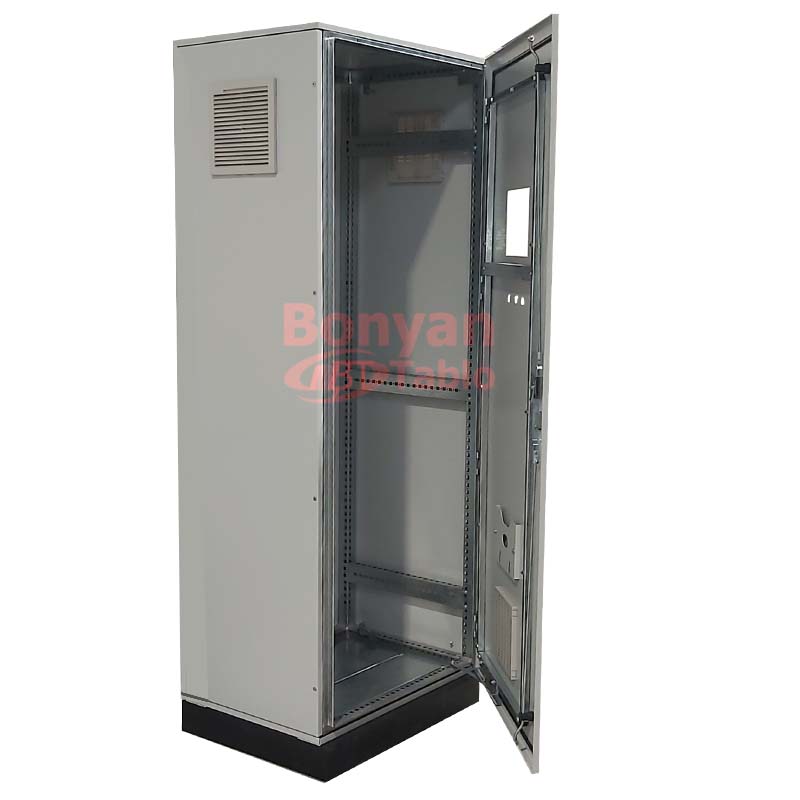

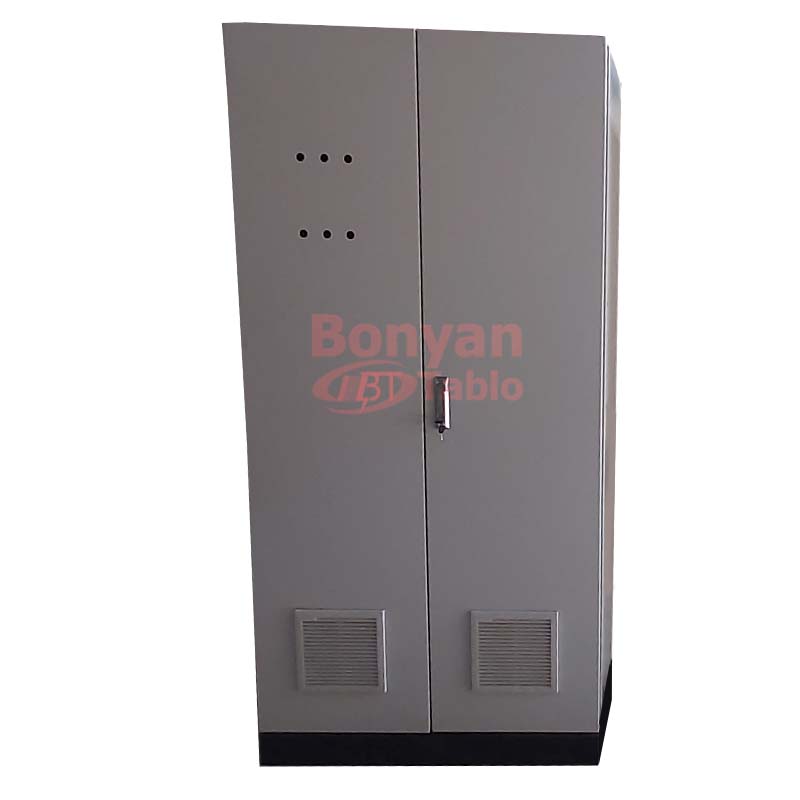

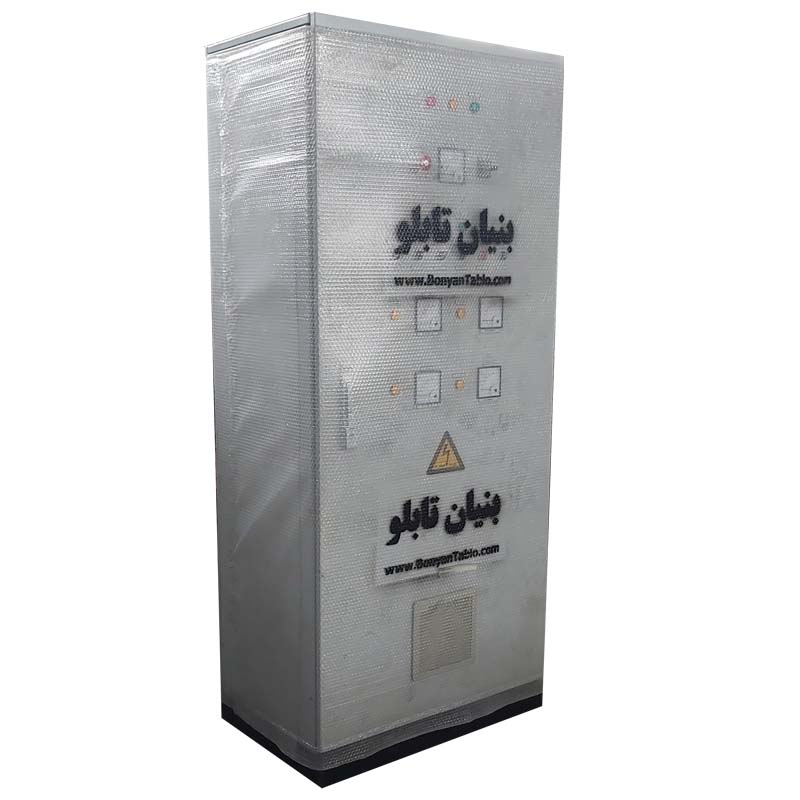

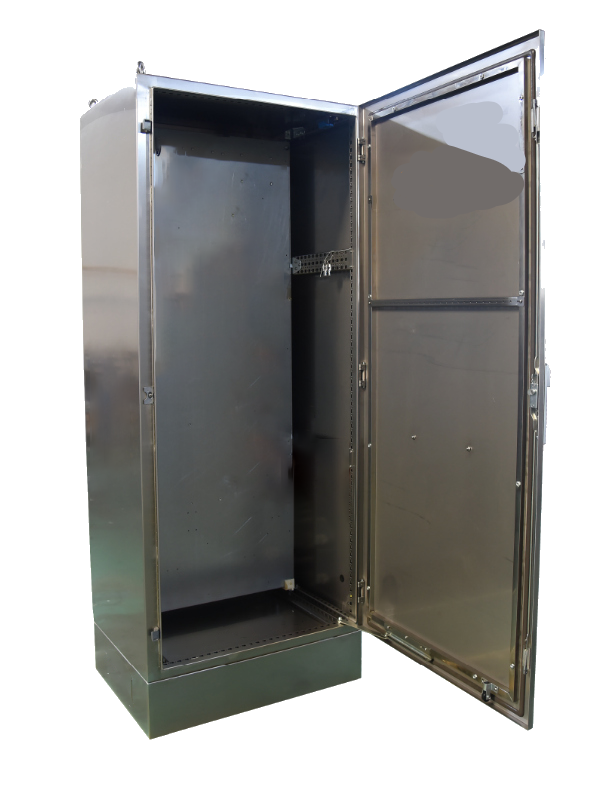

بدنه تابلو برق ایستاده طرح ریتال Rital electrical panel

بدنه تابلو برق ریتال

تابلو برق ریتال کاربردی شبیه به تابلوهای سیوا کن دارد، با این تفاوت که از آن برای مکان‌هایی که فضای کمتری در اختیار دارند استفاده می‌شود. مونتاژ بدنه این تابلو برق به آسانی و با کوپل کردن مکانیکی چند سلول مجزا به یکدیگر انجام می‌گیرد. فیدرهای خروجی این سیستم را فیوز مینیاتوری یا کلیدهای کامپکت تشکیل می‌دهند. این تابلو برق معمولا در محل‌هایی با آمپر مصرفی کم مانند کارخانجات کوچک، ادارات، بانک‌ها و فروشگاه‌های مختلف کاربرد دارد.

مشخصات بدنه تابلو برق ریتال استاندارد

در صورتی که در تابلو برق‌های ریتال از فیوز مینیاتوری استفاده شده باشد، سیم را بر اساس میزان جریان سطح مقطع انتخاب می‌کنند اما اگر از کلید کامپکت استفاده شود، در صورت بیشتر بودن جریان برق از 250 آمپر، از شینه کمک گرفته می‌شود.

بر روی این تابلو برق سه کلید مختلف تعبیه می‌شود که کلید وسط برای کوپلر و کلیدهای کناری برای ورودی مورد استفاده قرار می‌گیرند. در واقع با قطع برق اصلی ساختمان، کلید وسط به وسیله کوپلر متصل می‌شود تا بتواند برق لازم برای لوازم الکتریکی را فراهم و تامین کند. معمولا سلول‌های خروجی در دو طرف بدنه تابلو برق ریتال قرار می‌گیرند و در صورت ازدیاد تعداد خروجی‌ها لازم است تعدادی سلول را به ظرفیت دستگاه متصل کنید.

محل قرارگیری و نصب شینه‌ها در پشت تابلو برق است و اتصال آن‌ها به شینه اصلی به کمک سیم و کابل فیوز انجام می‌گیرد. مسیر این اتصال از زیر فیدرها به کلید اصلی و خروجی کلید به شینه اصلی خواهد بود. این تابلو برق‌ها در ضخامت‌های مختلفی تولید می‌شوند اما حالت استاندارد آن برای بدنه محفظه 1.5 میلیمتر و برای درها 2 میلیمتر است. همچنین رنگ‌های استاندارد برای این تابلو برق‌ها باید از نوع RAL7035 (رنگ روشن‌تری دارد) و RAL7032 باشد.

این تابلو ها باورق سیاه روغنی تولید می‌شوند که ستون آنها با ورق 1.5 و درب‌ها و بدنه با ورق 2 ساخته می‌شوند . تابلو برق‌های ایستاده‌ی طرح ریتال در استاندارد ارتفاع 210 سانتی‌متر که 10 سانتی‌متر آن پایه و 200 سانتی‌متر آن استراکچر اصلی است و در عرض های 60 و 80 و عمق 60 ، 80  یا 100 تولید می‌شود که می توان تعدادی از این تابلوها را به هم پیچ کرد و در مصارف گوناگون استفاده کرد.

انواع بدنه تابلو برق ریتال

با توجه به گستردگی کاربرد تابلو برق‌های ریتال و استفاده از آن در مکان‌های مختلف، لازم است آن را در مدل‌های مختلفی تولید کنند تا بتواند پاسخگوی نیاز کاربران گوناگون باشد. بر اساس نوع کاربرد و همینطور طراحی در سه نوع مختلف به تولید می‌رسد که به شرح زیر است:

1) تابلو برق ریتال دیواری

تابلو ریتال دیواری برای مدارات توزیع، فرمات و یا پی سی ال کاربرد دارد و همانطور که از نامش پیداست بر روی دیوار نصب می‌شود. این نوع از تابلو برق، خود در دو تیپ مختلف AE و CM به تولید می‌رسد که هر دوی آن‌ها تابلو برق دیواری محسوب می شوند و تنها در ابعاد، با یکدیگر تفاوت دارند. در واقع مدل CM را می‌توان به صورت دو در و ابعاد بزرگ تولید کرد.

2) تابلو برق ریتال ایستاده

از این تابلو برق در کارخانجات، برج‌ها و ساختمان‌های اداری برای استفاده در فیدر اصلی و یا توزیع و همینطور مدارات فرمان استفاده می‌شود. بدنه این تابلو برق ایستاده یا ثابت، در دو مدل مختلف ساخته می‌شود که تفاوت‌های زیادی با یکدیگر دارند:

• تابلو ریتال ایستاده مدل ES5000: این تابلو برق در قسمت پشت و پهلوی خود دارای دیواره یکپارچه‌ای است و قابلیت گسترش ابعاد را از دو طرف دارد. این مدل از تابلو برق قیمت ارزان‌تری نسبت به مدل PS4000 دارد اما از سوی دیگر به دلیل داشتن دیواره‌های یکپارچه، از درجه حفاظت بالاتری بهره مند است.
• تابلو برق ایستاده مدل PS4000: در این نوع تابلو ایستاده می‌توان به راحتی با قرار دادن سلول‌های مختلف در کنار یکدیگر، بدنه آن را با ابعاد مشخص شده تولید کرد. با توجه به یکپارچه نبودن دیواره پشتی و پهلویی این تابلو برق (اتصال آن‌ها به کمک پیچ انجام می‌شود)، می‌توان ابعاد آن را افزایش داد.

3) تابلو برق ریتال پیانویی

این نوع از بدنه تابلو برق‌های ریتال، به تابلو اپراتوری نیز معروف است و در موارد کنترلی و مانیتورینگ مانند کنترل ماشین آلات و کنترل خطوط تولید در کارخانه‌ها مورد استفاده قرار می‌گیرد. بر روی این تابلو، صفحه‌های نمایشگر و صفحه کلید کنترل قرار می‌گیرد و به اپراتور امکان دسترسی راحت‌تری می‌دهد. در فیدرهای خروجی این تابلو برق نیز از کلید کامپکت (برای جریان برق بالای 250 آمپر) یا فیوز مینیاتوری استفاده می‌شود. تابلو برق صنعتی ریتال مدل پیانویی، برخلاف مدل‌های دیگر فاقد درب برای محافظت از کلیدها است.

مزایای تابلو برق ریتال

1. کاهش وزن کلی تابلو با بیشتر شدن حجم آن
2. سرعت بالا در تولید و مونتاژ آن
3. مقاومت مکانیکی بالا در برابر نیروی دینامیکی حاصل از جریان اتصال کوتاه
4. استفاده راحت
5. دارای قابلیت گسترش و توسعه از هر دو طرف
6. درجه حفاظت IP54
7. لولا و قفل شدن درب‌ها از سه نقطه
8. امکان تهیه و نصب انواع متعلقات و لوازم جانبی همچون فریم، فیلتر ریتال، فورج و جوشی، بست میکرو سوئیچ و...
9. امکان نصب ستون‌های عمقی و کناری و ایجاد ورودی و خروجی از بالا و پایین بدنه تابلو برق‌های ریتال

قسمت‌های تشکیل دهنده بدنه تابلو برق ریتال

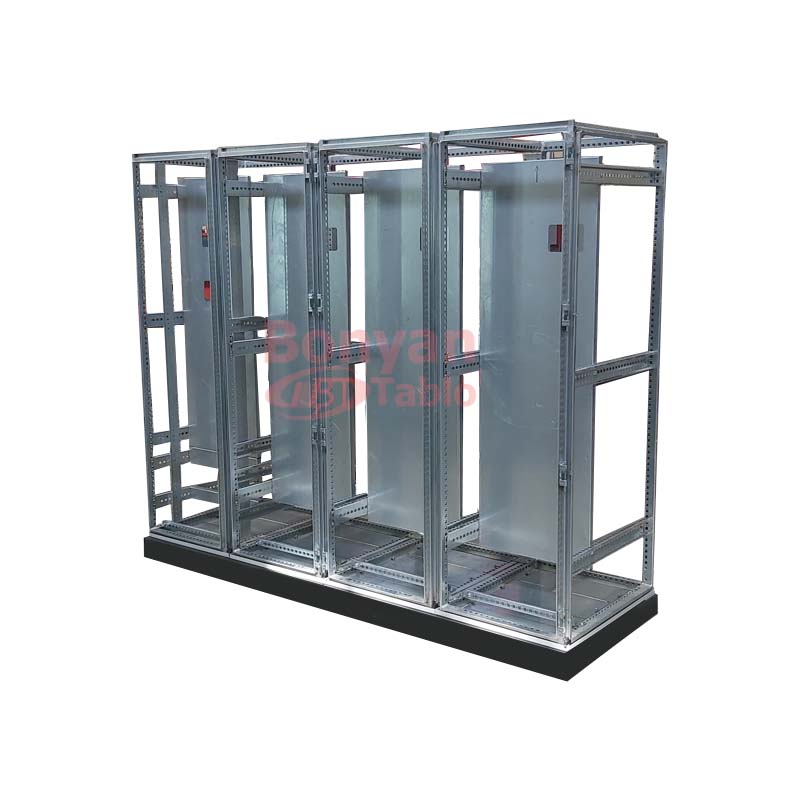

بدنه این تابلو برق از قسمت‌های مختلفی تشکیل شده است که مهم‌ترین آن، ستون ریتال یا استراکچر نام دارد. در واقع این ستوان‌ها چهارچوب‌هایی از جنس آهن آبکاری شده یا سرد هستند که به کمک پیچ و مهره یا بست و یا جوشکاری به یکدیگر متصل می شوند. ورق‌های تابلو نیز پس از خم کاری و رنگ آمیزی، روی اسکلت آن سوار می‌شوند. از دیگر قسمت‌های اصلی این تابلو برق می‌توان به موارد زیر اشاره کرد.

1) پروفیل

تمامی تابلو برق‌های ریتال دارای ستون‌های اصلی هستند که با عنوان پروفیل شناخته می‌شوند. هر چه کیفیت ورق مورد استفاده در ساخت بدنه بیشتر باشد، ساخت پروفیل‌ها نیز به همان اندازه دقیق‌تر انجام می‌شود. این موضوع پس از شکل گیری کلاف بدنه، خود را نشان می‌دهد و می‌تواند بیشترین فضا را با کمترین خطا در اختیار شما قرار دهد. بر روی این پروفیل‌ها سوراخ‌هایی تعبیه شده است که به سازنده امکان نصب ستون‌های فرعی را در ارتفاع دلخواه می‌دهد.

2) کنجی

پروفیل‌ها در سلول‌های ایستاده، به کمک 8 کنجی به یکدیگر متصل می‌شوند. در صورتی که جنس این کنجی‌ها از مواد مرغوب و باکیفیت و همینطور غیر شکننده انتخاب شده باشد، در زمان اتصال کوتاه و حمل و نقل اهمیت بسیاری خواهد داشت.

3) روش مونتاژ بدنه تابلو برق ریتال

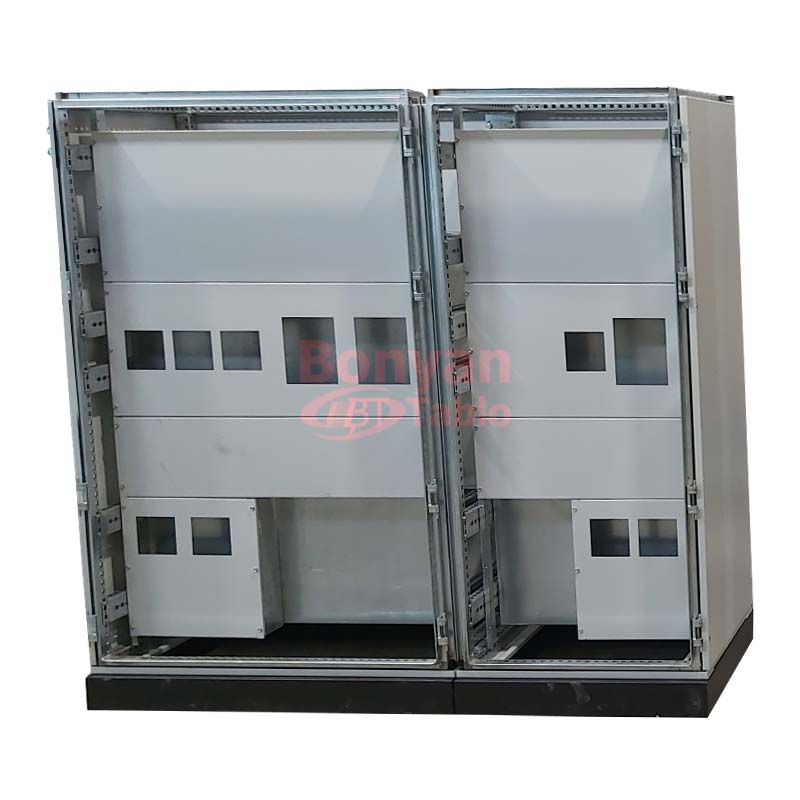

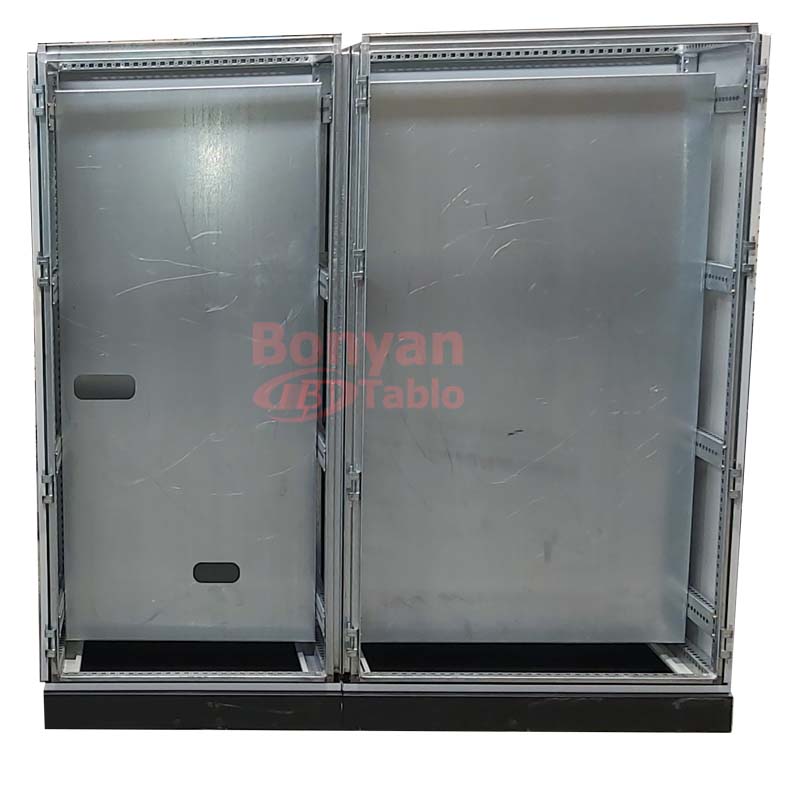

تابلو برق‌های ریتال در دو نوع صفحه روبنده و صفحه شاسی تولید می‌شود. نوع روبنده این تابلو برق با توجه به نوع تجهیزات و لوازم و در جایگاه معین خود بر روی صفحه مونتاژ ساخته می‌شود و پس از آن قابلیت تغییر ندارد. نوع شاسی یا جنس خور بر اساس حجم تجهیزات شما ساخته می‌شود و می توان پس از ساخت، تجهیزات را نیز جابه‌جا نمود.

4) چراغ روشنایی در بدنه تابلو برق ریتال

به طور کلی از سه نوع چراغ روشنایی در تابلو برق‌ها استفاده می‌شود که هر کدام مزایا و کاربردهای خاص خود را دارند:

1. چراغ‌های LED: این نوع لامپ‌ها طول عمر بالایی دارند و تقریبا برای تمام انواع پنل و محفظه به ویژه در فضاهای سر بسته، مناسب‌اند.
2. چراغ‌های KL: استفاده از این نوع لامپ‌ها در در محفظه‌هایی با قطعات الکتریکی مرسوم است. وجود آهنربای قدرتمند در این لامپ‌ها سبب شده تا بتوان به راحتی از آن‌ها در محفظه‌های فلزی استفاده کرد.
3. چراغ‌های باریک SL: این نوع چراغ‌ها نیز به کمک پیچ روی سطح باریک یا پهن پنل نصب می‌شوند و برای فضاهای بسته کاربرد بیشتری دارند.

راهنمای خرید بدنه تابلو برق ریتال

شما برای خرید تابلو برق‌های ریتال ابتدا باید ابعادی که در اختیار دارید را اندازه گیری کرده و متناسب با تجهیزات الکتریکی که قصد استفاده از آن‌ها را دارید، ابعاد بدنه این تابلو برق را مشخص کنید. در خرید این تابلو برق توجه داشته باشید که استانداردهای لازم از جمله میزان ضخامت بدنه و در، استفاده از گالوانیزه و ورق روغنی و... در ساخت آن رعایت شود. همچنین مجهز بودن تابلو برق به سیستم تهویه باعث می‌شود تا طول عمر تجهیزات الکتریکی شما افزایش یابد.
