تابلو برق بوستر پمپ
Booster pump electrical panel
تابلو برق بوستر پمپ
Booster pump electrical panel
سفارش محصول
جهت خرید، استعلام قیمت و یا ثبت سفارش تابلو برق بوستر پمپ از دکمه زیر استفاده نمایید تا کارشناسان ما در سریع‌ترین زمان ممکن با شما تماس بگیرند.
استعلام قیمت و ثبت سفارشکاهش فشار آب هنگام افزایش مصرف، نیاز به راهاندازی هماهنگ چند پمپ یا ضرورت کنترل خودکار فشار، از مسائلی است که در بسیاری از سیستمهای آبرسانی وجود دارد. تابلو برق بوستر پمپ با مدیریت عملکرد پمپها و کنترل مدارهای قدرت و فرمان، به بهره‌برداری منظم و متناسب با نیاز سیستم کمک میکند.
انتخاب تابلو مناسب به تعداد پمپها، توان الکتروموتورها، فشار موردنیاز، روش راهاندازی و شیوه کنترل سیستم بستگی دارد. بنابراین، یک ساختار ثابت لزوماً برای تمام پروژه‌ها مناسب نیست.
بنیان تابلو با بیش از ۲۵ سال تجربه در طراحی، ساخت و مونتاژ تابلوهای برق صنعتی، تابلو برق بوستر پمپ را بر اساس مشخصات فنی پروژه و نیاز کارفرما طراحی و تولید میکند؛ از انتخاب تجهیزات و طراحی مدار قدرت و فرمان تا تعیین امکانات کنترلی و ساخت بدنه متناسب با شرایط نصب.
تابلو برق بوستر پمپ چیست و چه وظیفه‌ای دارد؟
بوستر پمپ مجموعه‌ای از یک یا چند پمپ است که برای تأمین یا افزایش فشار آب در شبکه استفاده میشود. تابلو برق بوستر پمپ، بخش الکتریکی و کنترلی این مجموعه را مدیریت میکند تا پمپها مطابق شرایط و تنظیمات تعریف‌شده کار کنند.
برای مثال، ممکن است فشار آب ورودی برای تأمین نیاز طبقات بالای یک ساختمان کافی نباشد یا در یک مجموعه صنعتی، میزان مصرف آب در ساعات مختلف تغییر کند. در چنین شرایطی، بوستر پمپ برای تأمین فشار موردنیاز به کار می‌رود و تابلو برق، متناسب با طراحی سیستم، عملکرد پمپها را کنترل میکند.
وظایف تابلو برق بوستر پمپ، بسته به طراحی، میتواند شامل موارد زیر باشد:
- راهاندازی و توقف پمپها
- کنترل فشار با استفاده از تجهیزات مناسب اندازه‌گیری و فرمان
- مدیریت عملکرد چند پمپ و ترتیب ورود آنها به مدار
- حفاظت الکتریکی از موتورها و مدارهای مربوطه
- نمایش وضعیت عملکرد و خطاهای سیستم، در صورت پیش‌بینی تجهیزات لازم
- کنترل سرعت پمپها در سیستمهای مجهز به درایو
تمام این امکانات در همه تابلوها وجود ندارند. ساختار نهایی باید بر اساس نیاز بهره‌برداری و مشخصات فنی سیستم تعیین شود.
عملکرد صحیح تجهیزات کنترلی و حفاظتی نیز در کاهش اختلال‌های سیستم اهمیت دارد. برای آشنایی بیشتر با برخی مشکلات متداول و علل بروز آنها می‌توانید مقاله خرابی‌های رایج تابلو برق صنعتی را مطالعه کنید.
تابلو برق بوستر پمپ در چه مکان‌هایی کاربرد دارد؟
کاربرد تابلو برق بوستر پمپ به یک نوع ساختمان یا مجموعه خاص محدود نیست. هرجا برای تأمین یا افزایش فشار آب به یک یا چند پمپ نیاز باشد، طراحی یک سیستم کنترل و حفاظت متناسب با شرایط پروژه اهمیت پیدا میکند.
ساختمان‌های مسکونی، اداری و تجاری
در ساختمان‌های چندطبقه، مجتمع‌های مسکونی، مراکز اداری و مراکز تجاری، بوستر پمپ برای تأمین فشار موردنیاز شبکه آبرسانی استفاده میشود. تابلو برق این مجموعه، متناسب با طراحی سیستم، عملکرد پمپها را مدیریت میکند تا پاسخ‌گویی به تغییرات مصرف امکان‌پذیر باشد.
مجتمع‌های بزرگ و تأسیسات آبرسانی
در مجتمع‌های بزرگ و مجموعه‌هایی که مصرف آب آنها متغیر است، استفاده از چند پمپ ممکن است برای تأمین ظرفیت موردنیاز ضروری باشد. در این شرایط، تابلو برق میتواند به‌گونه‌ای طراحی شود که پمپها را بر اساس منطق کنترلی تعیین‌شده وارد مدار کند و در صورت نیاز، نوبت کار آنها را مدیریت کند.
واحدهای صنعتی و تأسیسات مکانیکی
در کارخانه‌ها و واحدهای صنعتی، برخی فرآیندها و تأسیسات به فشار آب مشخص یا عملکرد هماهنگ چند پمپ نیاز دارند. در این پروژه‌ها، طراحی تابلو باید با توان موتورها، شرایط بهره‌برداری، الزامات کنترلی و محیط نصب هماهنگ باشد.
سامانه‌های آبرسانی و آتش‌نشانی
تابلوهای کنترل پمپ در سامانه‌های آبرسانی و آتش‌نشانی نیز کاربرد دارند؛ اما الزامات این دو کاربرد لزوماً یکسان نیست. تابلو برق پمپ آتش‌نشانی ممکن است تابع استانداردها و الزامات ویژه‌ای برای راهاندازی، کنترل و عملکرد در شرایط اضطراری باشد. بنابراین، طراحی آن باید بر اساس ضوابط مربوط به همان پروژه انجام شود
انواع تابلو برق بوستر پمپ
انتخاب نوع تابلو به شیوه راهاندازی موتور، روش کنترل فشار و تعداد پمپها بستگی دارد. دو گروه متداول از نظر کنترل سرعت، تابلوهای دور ثابت و دور متغیر هستند.

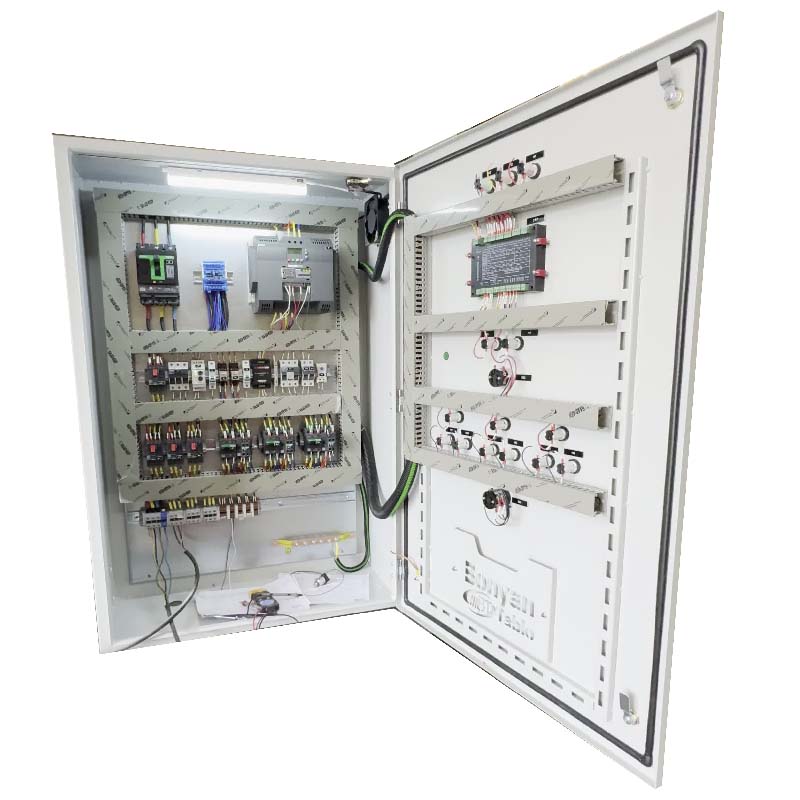

تابلو برق بوستر پمپ دور ثابت
در تابلو برق دور ثابت، پمپها معمولاً با سرعت ثابت کار می‌کنند و بر اساس مدار فرمان و تجهیزات کنترلی، روشن یا خاموش می‌شوند. در سیستمهای چندپمپه، میتوان ورود پمپها به مدار را بر اساس نیاز سیستم مدیریت کرد.
این ساختار برای پروژه‌هایی مناسب است که کنترل سرعت پیوسته ضرورت ندارد. نوع راهاندازی موتور نیز با توجه به توان الکتروموتور، شرایط شبکه و الزامات فنی پروژه انتخاب میشود.
تابلو برق بوستر پمپ دور متغیر
در تابلو برق دور متغیر، از درایو فرکانس متغیر (VFD) برای تنظیم سرعت موتور استفاده میشود. با طراحی مناسب سیستم کنترل، سرعت پمپ میتواند متناسب با میزان مصرف و فشار موردنیاز تغییر کند.
این روش در سیستم‌هایی که مصرف آب آنها متغیر است، میتواند به کاهش نوسانات فشار و بهینه‌سازی مصرف انرژی کمک کند. میزان دستیابی به این نتایج به طراحی سیستم، انتخاب تجهیزات، تنظیمات درایو و شرایط واقعی بهره‌برداری بستگی دارد.
تابلو برق بوستر پمپ تک‌پمپه و چندپمپه
در سیستم تک‌پمپه، تابلو برای کنترل یک موتور طراحی میشود؛ اما در سیستم چندپمپه، علاوه بر مدار هر موتور، باید نحوه هماهنگی پمپها نیز مشخص باشد.
بسته به نیاز پروژه، امکاناتی مانند ترتیب ورود پمپها به مدار، تعویض نوبت کار و استفاده از پمپ کمکی قابل پیش‌بینی است. تعداد پمپها و منطق عملکرد آنها باید از ابتدا در طراحی تابلو لحاظ شود.
تابلو برق بوستر پمپ چگونه کار میکند؟
عملکرد تابلو به مدار فرمان و تجهیزات کنترلی آن وابسته است. در یک سیستم کنترل فشار خودکار، حسگر فشار یا پرشر سوئیچ وضعیت فشار آب را به مدار کنترل اعلام میکند. سپس کنترلر یا مدار فرمان، بر اساس تنظیمات تعیین‌شده، فرمان راهاندازی یا توقف پمپها را صادر میکند.
در تابلوهای مجهز به درایو، کنترل سرعت موتور نیز میتواند بر اساس سیگنال کنترلی انجام شود. در سیستمهای چندپمپه، منطق کنترل مشخص میکند که چه زمانی پمپ دیگری وارد مدار شود یا نوبت کار پمپها چگونه مدیریت شود.
نکته مهم این است که فشارسنج به‌تنهایی وظیفه کنترل خودکار فشار را انجام نمی‌دهد؛ فشارسنج برای نمایش مقدار فشار به کار می‌رود، درحالی‌که کنترل خودکار به تجهیزات اندازه‌گیری و فرمان مناسب نیاز دارد.
نوع تجهیزات و منطق عملکرد مدار باید متناسب با شرایط بهره‌برداری و نیاز واقعی سیستم انتخاب شود. برای آشنایی بیشتر با یکی از موضوعات مرتبط با تجهیزات مدار فرمان، مقاله نحوه بستن کنترل فاز با کنتاکتور + عیب یابی را ببینید.
تجهیزات اصلی تابلو برق بوستر پمپ
تجهیزات تابلو برق بوستر پمپ بر اساس تعداد پمپها، توان موتورها، روش راهاندازی و سطح کنترل موردنیاز انتخاب می‌شوند. بنابراین، ترکیب تجهیزات در تمام تابلوها یکسان نیست.
تجهیزات مدار قدرت و راهاندازی
این بخش وظیفه تأمین و کنترل توان الکتریکی موردنیاز موتورها را بر عهده دارد. بسته به روش راهاندازی و طراحی مدار، ممکن است از کنتاکتور، کلیدهای مناسب، تجهیزات راهاندازی موتور و سایر اجزای مرتبط استفاده شود.
تجهیزات حفاظتی
حفاظت مدار و الکتروموتورها باید با مشخصات الکتریکی تجهیزات و شرایط بهره‌برداری هماهنگ باشد. نوع و ظرفیت تجهیزات حفاظتی بر اساس طراحی مدار، جریان موتور و الزامات پروژه تعیین میشود.
انتخاب تجهیزات حفاظتی باید با نوع خطری که لازم است شناسایی یا کنترل شود هماهنگ باشد. برای آشنایی با انواع محافظ‌های مورد استفاده در تابلوها و کاربرد آنها، مقاله معرفی بهترین محافظ برق تابلویی، انواع و کارایی هر کدام اطلاعات تکمیلی ارائه می‌دهد.
تجهیزات مدار فرمان و کنترل
مدار فرمان، عملکرد پمپها را بر اساس شرایط تعریف‌شده مدیریت میکند. این بخش میتواند شامل رله‌ها، کنتاکتورها، کنترلرها، تایمرها و سایر تجهیزات موردنیاز برای اجرای منطق کنترلی باشد.
انتخاب این تجهیزات به پیچیدگی سیستم و نحوه کنترل پمپها بستگی دارد. در سیستمهای چندپمپه یا مجهز به کنترل خودکار، طراحی مدار فرمان باید هماهنگی عملکرد پمپها و واکنش مناسب به شرایط کاری را در نظر بگیرد.
تجهیزات اندازه‌گیری و نمایش وضعیت
در صورت نیاز پروژه، میتوان تجهیزاتی برای نمایش پارامترهای الکتریکی، وضعیت پمپها و شرایط عملکرد سیستم در نظر گرفت. این تجهیزات به اپراتور کمک می‌کنند اطلاعات لازم برای بررسی وضعیت مجموعه را در اختیار داشته باشد.
انتخاب ابزارهای اندازه‌گیری به پارامترهایی بستگی دارد که بررسی آنها در بهره‌برداری اهمیت دارد. برای آشنایی با انواع این ابزارها، مقاله لوازم اندازه گیری در تابلو برق کدام اند؟ معرفی انواع و کارایی هر کدام را مطالعه کنید.
درایو و تجهیزات کنترل سرعت
در تابلوهای دور متغیر، درایو متناسب با مشخصات موتور و نیاز کنترلی سیستم انتخاب میشود. ظرفیت درایو، روش کنترل و نحوه اتصال آن باید در طراحی مدار لحاظ شود. استفاده از درایو برای تمام بوستر پمپها ضروری نیست و به الزامات پروژه بستگی دارد.
بدنه تابلو و تجهیزات جانبی
ابعاد بدنه، نحوه نصب تجهیزات، دسترسی برای سرویس، تهویه و درجه حفاظت باید با شرایط محل نصب و تجهیزات داخلی متناسب باشد. این موارد در ایمنی، سرویس‌پذیری و عملکرد مناسب تابلو اهمیت دارند.
چه امکاناتی را میتوان در طراحی تابلو برق بوستر پمپ در نظر گرفت؟
امکانات تابلو بر اساس نیاز بهره‌بردار و مشخصات سیستم تعیین می‌شوند. با توجه به طراحی پروژه، میتوان قابلیت‌هایی مانند موارد زیر را در نظر گرفت:
- کنترل خودکار روشن و خاموش شدن پمپها
- مدیریت عملکرد چند پمپ و ترتیب ورود آنها به مدار
- تعویض نوبت کار پمپها در سیستمهای چندپمپه
- کنترل فشار با تجهیزات اندازه‌گیری و کنترل مناسب
- تنظیم سرعت موتور با استفاده از درایو
- نمایش وضعیت عملکرد و خطاهای قابل‌شناسایی سیستم
- پیش‌بینی تجهیزات حفاظتی متناسب با مدار و موتور
- طراحی بدنه و آرایش داخلی متناسب با محل نصب و شرایط محیطی
این موارد قابلیت‌های قابل پیش‌بینی در طراحی هستند، نه امکاناتی که لزوماً در همه تابلوها وجود دارند. هدف، انتخاب ترکیبی از تجهیزات و قابلیت‌هاست که نیاز پروژه را برآورده کند، بدون آنکه هزینه اضافی ناشی از امکانات غیرضروری به کارفرما تحمیل شود.
طراحی و ساخت تابلو برق بوستر پمپ در بنیان تابلو
برای سفارش تابلو برق بوستر پمپ، لازم نیست همه جزئیات طراحی از ابتدا توسط کارفرما تعیین شده باشد. آنچه اهمیت دارد، مشخص بودن نیاز سیستم و اطلاعات اولیه پروژه است تا ساختار مناسب تابلو بر همان اساس طراحی شود.
در بنیان تابلو، طراحی و ساخت تابلو برق بوستر پمپ بر اساس مشخصات فنی و الزامات پروژه انجام میشود. این فرآیند میتواند شامل موارد زیر باشد:
- بررسی تعداد پمپها، توان موتورها و شرایط راهاندازی
- تعیین ساختار مدار قدرت و فرمان متناسب با روش کنترل
- انتخاب تجهیزات کنترلی و حفاظتی بر اساس نیاز سیستم
- پیش‌بینی امکانات موردنیاز برای کنترل، نمایش وضعیت و هماهنگی پمپها
- انتخاب بدنه و آرایش داخلی متناسب با محل نصب
- در نظر گرفتن برندهای مورد تأیید کارفرما، با رعایت سازگاری و الزامات فنی
به این ترتیب، تابلو بر اساس نیاز واقعی پروژه طراحی میشود؛ چه سیستم به کنترل یک پمپ نیاز داشته باشد و چه مدیریت چند پمپ با روش کنترل پیشرفته‌تر مدنظر باشد. انتخاب تجهیزات و امکانات نیز بر اساس نیاز پروژه انجام میشود، نه یک ترکیب ثابت برای همه سفارش‌ها.
پس از ساخت، نگهداری و بررسی دوره‌ای تجهیزات نیز در تداوم عملکرد مناسب تابلو اهمیت دارد. برای آشنایی با اصول نگهداری پیشگیرانه و مواردی که در بررسی دوره‌ای تابلو باید مدنظر قرار گیرند، مقاله چک لیست PM تابلو برق چیست و شامل چه مواردی میشود؟ را مطالعه کنید.
قیمت تابلو برق بوستر پمپ به چه عواملی بستگی دارد؟
قیمت تابلو برق بوستر پمپ به مشخصات فنی و تجهیزات موردنیاز پروژه وابسته است؛ بنابراین، بدون اطلاع از شرایط سیستم نمی‌توان برای همه پروژه‌ها قیمت ثابتی در نظر گرفت.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- تعداد پمپها و توان موتورها: تعداد مدارهای موردنیاز و ظرفیت تجهیزات با مشخصات موتورها ارتباط مستقیم دارد.
- روش راهاندازی: نوع راهاندازی موتور بر تجهیزات و ساختار مدار قدرت اثر می‌گذارد.
- نوع سیستم کنترل: تابلو دور ثابت و دور متغیر از نظر تجهیزات و طراحی کنترلی متفاوت هستند.
- برند و مشخصات تجهیزات: نوع، ظرفیت و برند تجهیزات انتخابی بر هزینه نهایی تأثیر می‌گذارد.
- سطح اتوماسیون: امکاناتی مانند مدیریت چند پمپ، نمایش وضعیت‌ها و کنترل‌های تکمیلی بر طراحی و هزینه اثر دارند.
- بدنه و شرایط نصب: ابعاد تابلو، نحوه نصب، شرایط محیطی و درجه حفاظت موردنیاز از عوامل مؤثر بر قیمت هستند.
- الزامات اختصاصی پروژه: نیازهای فنی یا کنترلی ویژه باید در انتخاب تجهیزات و برآورد هزینه لحاظ شوند.
برای برآورد دقیق‌تر قیمت، بهتر است تعداد پمپها، توان یا جریان نامی موتورها، روش کنترل موردنظر و شرایط نصب مشخص باشد. اگر نقشه برق یا مشخصات فنی تجهیزات نیز در دسترس باشد، میتوان طراحی و انتخاب تجهیزات را دقیق‌تر انجام داد.
جمع‌بندی؛ انتخاب تابلو برق بوستر پمپ متناسب با نیاز پروژه
انتخاب تابلو برق بوستر پمپ به تعداد پمپها، توان موتورها، فشار موردنیاز، روش راهاندازی و نحوه کنترل سیستم بستگی دارد. بررسی این موارد پیش از ساخت کمک میکند تجهیزات و امکانات کنترلی متناسب با شرایط بهره‌برداری انتخاب شوند و از تحمیل هزینه برای قابلیت‌های غیرضروری جلوگیری شود.
اگر برای ساختمان، مجموعه تجاری یا واحد صنعتی خود به تابلو برق بوستر پمپ نیاز دارید، بنیان تابلو میتواند بر اساس مشخصات فنی و الزامات پروژه، ساختار تابلو، مدار قدرت و فرمان و تجهیزات موردنیاز را طراحی و اجرا کند.
برای بررسی نیاز پروژه و دریافت اطلاعات درباره طراحی و ساخت تابلو برق بوستر پمپ، با بنیان تابلو در ارتباط باشید.
تابلو برق بوستر پمپ وظیفه کنترل عملکرد پمپها و مدیریت مدارهای قدرت و فرمان را بر عهده دارد. بسته به طراحی، میتواند روشن و خاموش شدن پمپها، کنترل فشار، هماهنگی چند پمپ و حفاظت الکتریکی موتورها را مدیریت کند.
در تابلو دور ثابت، موتور معمولاً با سرعت ثابت کار میکند و بر اساس مدار فرمان روشن یا خاموش میشود. در تابلو دور متغیر، درایو امکان تغییر سرعت موتور را فراهم میکند تا عملکرد پمپ با نیاز سیستم هماهنگتر شود.
بله. تابلو میتواند برای کنترل یک یا چند پمپ طراحی شود. در سیستمهای چندپمپه، تعداد پمپها، مشخصات موتورها و منطق کنترل باید از ابتدا مشخص شوند تا مدار قدرت و فرمان متناسب با آنها طراحی شود.
تعداد پمپها، توان یا جریان نامی موتورها، ولتاژ تغذیه، روش راهاندازی، فشار موردنیاز، شیوه کنترل و شرایط محل نصب از اطلاعات مهم برای طراحی تابلو هستند. در صورت وجود نقشه برق، مشخصات تجهیزات یا الزامات کارفرما، میتوان آنها را نیز در طراحی لحاظ کرد.
بله. برند تجهیزات میتواند بر اساس درخواست کارفرما و الزامات پروژه انتخاب شود؛ مشروط بر اینکه تجهیزات انتخابی از نظر مشخصات فنی و سازگاری با مدار مناسب باشند.
خیر، نباید این دو را بدون بررسی الزامات پروژه یکسان در نظر گرفت. تابلوهای پمپ آتش‌نشانی ممکن است تابع الزامات و استانداردهای ویژه‌ای باشند؛ بنابراین، طراحی و انتخاب تجهیزات آنها باید بر اساس نوع سامانه و ضوابط مربوطه انجام شود.
