بدنه تابلو برق سیواکن

بدنه تابلو برق سیواکن نسبت به سایر تابلو برق‌ها فضای بیشتری را اشغال می‌کند و معمولا برای مراکز پرمصرف با آمپراژهای بالا مورد استفاده قرار می‌گیرد. به عنوان مثال این دستگاه در کارخانه‌های بزرگ، نیروگاه‌ها، پست‌های برق، مترو و شرکت‌های نفت و هر مکان دیگری که مصرف بالایی داشته باشد، به کار گرفته می شود. بدنه تابلو برق سیوا کن در دو مدل کشویی و ثابت طراحی و تولید می‌شود که در این میان، نوع کشویی آن به دلیل برخورداری از برخی مزیت‌ها، بیشتر مورد توجه و استفاده قرار می‌گیرد.

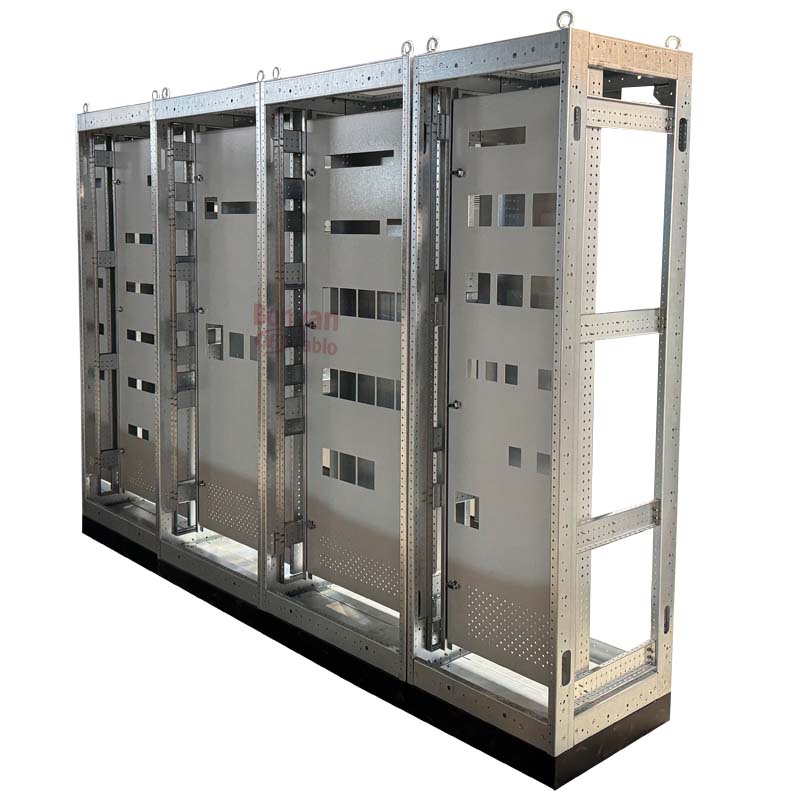

ساختار بدنه تابلو برق سیواکن

بدنه این تابلو برق از اجزاء و قطعات مختلفی ساخته شده است که همه آن‌ها دارای ضخامت 2.5 میلی‌متری و از جنس ورق گالوانیزه ساخته می‌شوند. در این تابلو برق برای افزایش درجه حفاظت IP، از نوار آب‌بندی شده در قسمت داخلی در‌های آن استفاده می‌شود تا به کمک آن از ورود گرد و غبار و رطوبت به درون تابلو جلوگیری شود. بدنه تابلو برق سیواکن در دو نوع کشویی و ایستاده به تولید می‌رسد که نوع کشویی آن کاربرد بیشتری دارد.

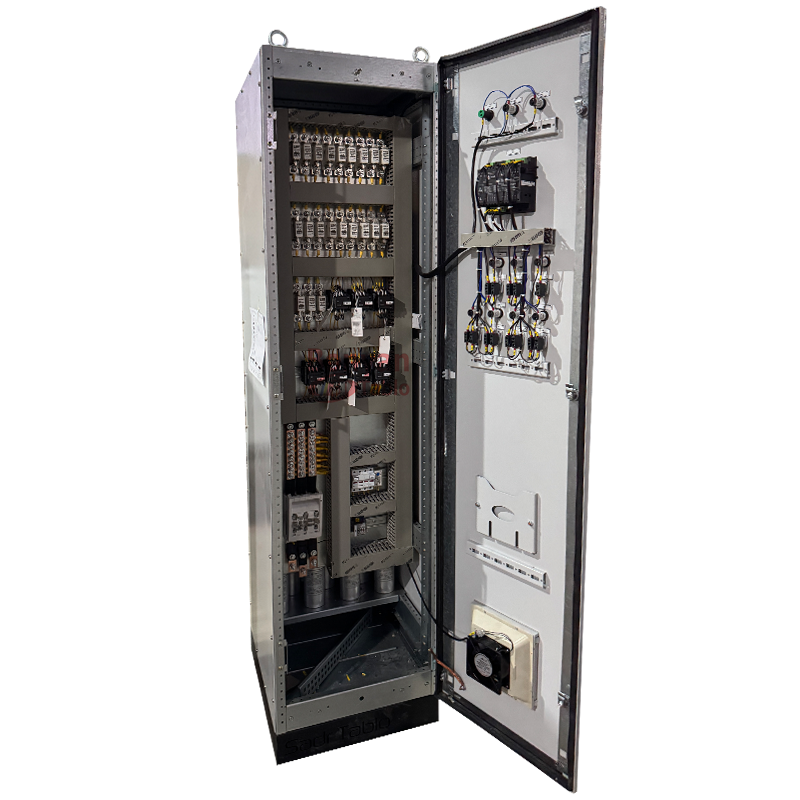

اجزای تشکیل دهنده این تابلو برق شامل:

یک کلید تغذیه ورودی، سلول‌هایی که شامل کشوهای زیر شاخه هستند، شینه کشی سلول‌ها و ترمینال‌های خروجی هستند. تمام این سلول‌ها به کمک کوپلینگ به یکدیگر متصل می‌شوند. هر یک از تابلوهای کنترل موتور، دارای چندین کشوی عمودی هستند و هر کشو تشکیل شده از مدار قدرت و فرمان طراحی شده برای کنترل یک موتور است. در انتهای هر کشو یک کانکتور سه فاز ورودی در سمت چپ و یک کانکتور سه فاز خروجی در قسمت راست تعبیه شده است که وظیفه تغذیه کردن قسمت قدرت مدار را بر عهده دارند. از سوی دیگر با قرار گرفتن هر کشو در طبقه تعیین شده قسمت ورودی و خروجی فیدر از طریق مدار تعبیه شده در داخل کشو انجام می‌شود. استفاده از بدنه تابلو برق سیواکن شاید هزینه اجرایی بالایی را به خود اختصاص دهد؛ اما با توجه به امنیت و کارایی بسیار بالایی که دارد، اقتصادی و مقرون به صرفه به شمار می‌رود.

نحوه عملکرد تابلو برق سیواکن

• کشوهای تابلو برق سیواکن در مدل‌های کشویی، در انواع ساده یا موتوردار ساخته می‌شوند. در این دو نوع کشو از کلیدهای مختلفی استفاده می‌شود که سبب به وجود آمدن تفاوت در آن‌ها می‌گردد؛ در واقع کلید انواع موتوردار، می‌تواند از اتاق کنترل فرمان گرفته و آن را اجرا کند اما در کلید ساده این قابلیت وجود ندارد.

• کشوهای موجود در بدنه تابلو برق سیواکن هر کدام در یک طبقه قرار داده می‌شوند و فینگرهای ورودی و خروجی آن‌ها نیز به کمک شینه‌های عمودی در پشت سلول، از لحاظ الکتریکی اتصال خود را برقرار می‌کنند. فیدرهای خروجی که نقش تغذیه کننده را برای مصرف کننده‌ها ایفا می‌کنند، با عنوان کشو شناخته می‌شوند. در واقع هر یک از این کشوها بار خاصی را تغذیه می‌کنند، حال این بار می‌تواند روشنایی، تغذیه یک وسیله الکتریکی و یا حتی برق ورودی موتور باشد.

• در ساختار بدنه تابلو برق سیواکن، جایگاه قرارگیری شینه‌های ارتباطی در قسمت بالای هر سلول در نظر گرفته می‌شود که به صورت عمودی در قسمت پشتی سلول‌های خروجی قرار می‌گیرند. برای تامین کردن برق کشو، سه عدد کابل با رنگ‌های قرمز، آبی و زرد را از طریق فینگر به شینه‌ها متصل می‌کنند. کابلی که از سمت کلید وصل می‌شود، نقش ورودی را ایفا می‌کند و در واقع تغذیه کننده است. دو کابل دیگر نیز از سمت چپ با خروجی کنتاکتور (دستگاه سوئیچ کننده الکتریکی که وظیفه روشن و خاموش کردن مدار را بر عهده دارد) اتصال برقرار می‌کنند و به سمت مصرف کننده هدایت می‌شوند.

انواع بدنه تابلو برق سیواکن

این تابلو برق‌ها به صورت ثابت و ایستاده یا در مدل کشویی طراحی و نصب می‌شوند. ساخت بدنه تابلو برق سیواکن نسبت به سایر تابلوها به زمان بیشتری نیاز دارد. به طور کلی در ابتدا این تابلو برق‌ها را به صورت یکپارچه می‌سازند و ستون‌های آن را به یکدیگر متصل می‌کنند. سپس صفحات مشبک را به یکدیگر پیچ می‌کنند و به ستوان‌ها اضافه می‌نمایند. در آخر نیز کشوها را بر روی آن سوار می‌کنند. ویژگی انواع مختلف این تابلو برق عبارت است از:

1) تابلو برق کشویی سیواکن

ساختار بدنه تابلو برق سیواکن تشکیل شده از تابلوهای ثابت و متحرک با سوئیچ و سایر اجزای الکتریکی است. قسمت متحرک یا همان کشوهای این بدنه باید قابل حمل بوده و وضعیت تابلو نیز باید پس از جا به جایی کشو، ثابت و پایدار بماند. قطعات الکتریکی به کار رفته در این کشوها همگی قابلیت تعویض دارند.

ساخت این نوع تابلو برق شباهت بسیاری به نوع ثابت آن دارد با این تفاوت که با توجه به قابل تعویض بودن کشوها در این مدل، طراحی و ساخت بدنه باید با دقت و کیفیت بالاتری انجام شود. بنابراین می‌توان گفت که این تابلو برق‌ها استحکام و افت مکانیکی بالایی دارند و همینطور قطعات بدنه آن‌ها نیز قابل تنظیم هستند. این موضوع در کنار عدم نیاز به قطع شدن منبع برق برای تعمیر یکی از کشوها، این تابلو برق را به گزینه بسیار محبوبی تبدیل کرده است.

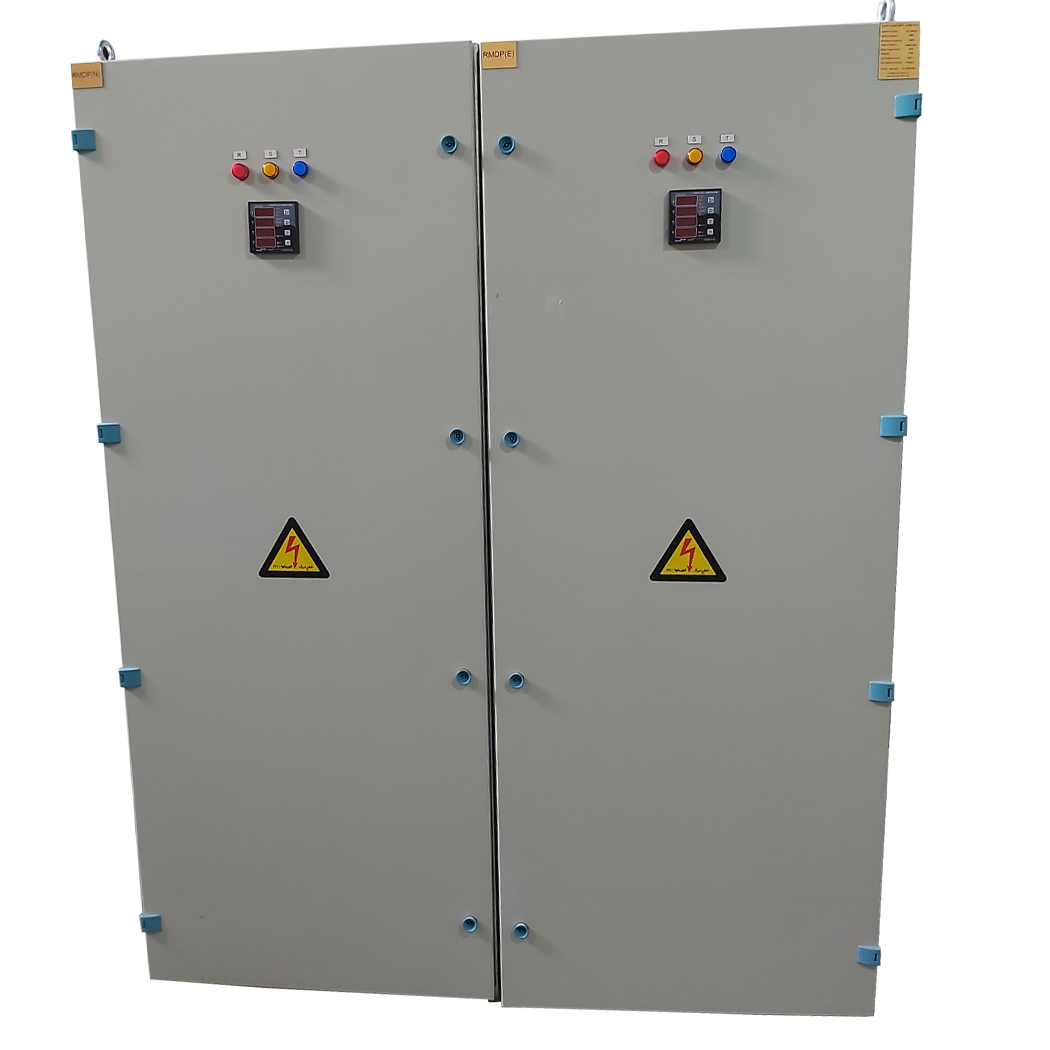

2) تابلو برق ثابت سیواکن

مدل ثابت این تابلو برق به شکل یک مکعب مستطیل بزرگ است که قطعات آن در کنار یکدیگر به صورت ردیفی و بین دو داکت قرار می‌گیرند. هر یک از قطعه‌ها نیز در محل مخصوص خود جایگذاری و ثابت می‌شود. به طور معمول در هنگام مونتاژ این تابلو برق به فضای بیشتری نیاز است تا در صورت بروز اشتباه در ساخت، در هنگام چیدمان این موضوع تا حد زیادی جبران شود. بدنه تابلو برق سیواکن مدل ایستاده در سه سری مختلف S8، 8p7 و 8PT به تولید رسیده است.

مزایای تابلو برق کشویی سیواکن

در بدنه کشویی تابلو برق سیواکن تقریبا نوعی ساختار مستقل برای هر کشو وجود دارد و می‌توان گفت که هر یک از آن‌ها تابلو برق کوچکی هستند که به تجهیزات بسیاری برای نصب نیاز دارند. از این رو وجود اختلال در عملکرد یکی از کشوها، تمام تابلو برق اصلی را درگیر نمی‌کند و برای تعمیر آن کشو، نیازی به خاموش شدن کل دستگاه نخواهد بود.

این مزیت برای مکان‌هایی که قطع شدن برق در آن‌ها سبب بروز مشکل می‌شود، ضروری و بسیار مهم تلقی می‌شود. در واقع در صورتی که در بدنه تابلو برق سیواکن هر یک از بخش‌ها دچار اختلال یا خطا شوند، تنها کشوی مربوط به همان مدار از تابلو برق جدا می‌شود تا سرویس و تعمیر گردد. در این مدت نیز بخش‌های دیگر بدون هیچ مشکلی به فعالیت خود ادامه می‌دهند.

راهنمای خرید تابلو برق سیواکن

بدنه تابلو برق سیواکن از جنس های مختلفی ساخته می‌شود که پرکاربردترین آن‌ها گالوانیزه است. با این حال بر اساس درخواست مشتری این جنس می‌تواند متغیر باشد. بنابراین شما برای خرید این تابلو برق باید جنس بدنه، محل نصب تابلو و ابعاد آن را مشخص کنید. با توجه به اهمیت بالای این دستگاه بهتر است آن را از برندهای معتبر تهیه کنید که از کیفیت کابل کشی و ولتاژ بالایی بهره مند هستند و تمامی استانداردهای مربوط به ساخت در آن‌ها رعایت شده است.

شما می‌توانید مشخصات انواع مختلف این دستگاه را از طریق سایت بنیان تابلو مشاهده کرده و نسبت به تهیه آن با گارانتی معتبر و قیمت مناسب اقدام نمایید. این مجموعه با دارا بودن سابقه طولانی مدت در زمینه تولید و عرضه تابلو برق محصولاتی مطابق با استانداردهای جهانی را به دست شما عزیزان می‌رساند.
