راهنمای کامل نصب تابلو برق روی دیوار

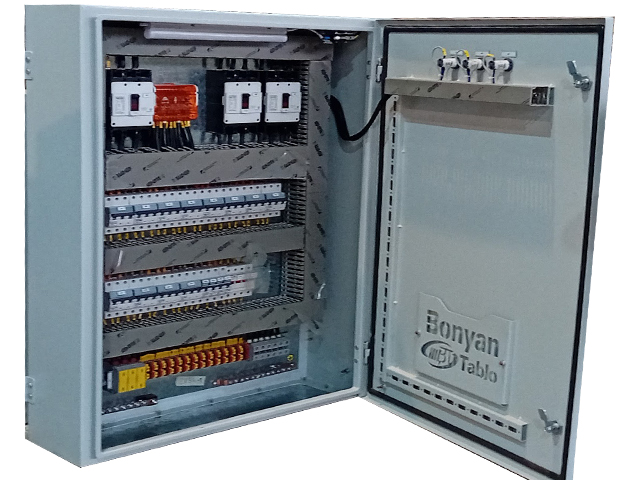

آیا با فرآیند نصب تابلو برق آشنا هستید؟ نصب این تابلوها شامل مراحل خاصی است. تابلو برقها وظیفه توزیع برق از شبکه و همچنین انشعابات برقی به دستگاهها و واحدهای مسکونی را بر عهده دارند. این تابلوها شامل اجزای مختلفی هستند که به طور یکجا در یک محفظه فلزی قرار میگیرند و این محفظه معمولاً بر روی دیوار نصب میشود. تابلو برقها در سیستمهای الکتریکی ساختمانها نقش حیاتی دارند، اما نکته مهمتر نحوه صحیح نصب و راهاندازی آنهاست که بهتر است توسط تکنسینهای مجرب و حرفهای انجام شود. در این مقاله به بررسی مراحل نصب تابلو برق و راهاندازی آن میپردازیم.
تابلو برق و انواع آن
تابلوهای برق از جمله تجهیزات برقی پرکاربرد هستند که برای حفاظت از دستگاهها و لوازم برقی طراحی شدهاند و انرژی لازم برای تأمین نیازهای مراکز تجاری و صنعتی را فراهم میکنند. نصب و راهاندازی این تابلوها باید توسط متخصصان مجرب از شرکتهای معتبر انجام شود. یکی از دلایل اصلی نصب تابلو برق، تأمین ایمنی افراد در زمان استفاده از برق و تجهیزات برقی است. تابلوهای برق کاربردهای متنوعی دارند که نصب آنها در ساختمانهای مسکونی به منظور حفاظت از دستگاههای برقی، از مهمترین این کاربردها به شمار میرود.
تابلو برقها معمولاً شامل کلیدها، فیوزها و مدارهای حفاظتی هستند. نصب صحیح این تجهیزات، از وقوع خطرات احتمالی مانند برقگرفتگی یا آتشسوزی جلوگیری میکند.
انواع تابلو برق:
• تابلو برقهای توزیع: وظیفه توزیع برق به مدارهای مختلف را دارند.
• تابلو برقهای کنترل: در سیستمهای صنعتی برای کنترل موتورهای الکتریکی و تجهیزات استفاده میشوند.
• تابلو برقهای مرکزی: برای مدیریت کلی برق ساختمانهای بزرگ طراحی شدهاند.
ابزار و تجهیزات مورد نیاز نصب تابلو برق روی دیوار
قبل از شروع نصب تابلو برق، باید ابزارها و تجهیزات زیر را آماده کنید:
• دریل (برای سوراخکاری دیوار)
• پیچگوشتی (برای بستن پیچها و اتصالات)
• مولتیمتر (برای تست جریان برق و ولتاژ)
• متر و تراز (برای اندازهگیری و تنظیم دقیق تابلو)
• پیچ و رولپلاک (برای نصب تابلو روی دیوار)
• دستکش ایمنی و عینک محافظ (برای ایمنی در کار)
مراحل راه اندازی و نصب تابلو برق ساختمان
تابلو برقها قابلیت نصب در حالتهای مختلف را دارند. در زیر مراحل نصب تابلو برق به صورت دیواری توضیح داده میشود:
مرحله اول:
ابتدا محل مناسبی را برای نصب تابلو انتخاب کنید. محل نصب باید دسترسی آسان داشته باشد و دور از نقاط مرطوب یا مکانهای پرخطر باشد. محل نصب تابلو برق، چه در ساختمانهای مسکونی و چه صنعتی، باید بررسی شود تا مشخص شود که از تابلوهای با درجه حفاظت IP دار یا بدون IP استفاده شود.
مرحله دوم:
با توجه به نوع دیوار و ابعاد مجموعه، میتوان از تابلوهای توکار یا روکار استفاده کرد. در صورت انتخاب تابلو توکار، باید پیش از نصب، محل قرارگیری آن مشخص گردد. با استفاده از متر و تراز، محل نصب تابلو را روی دیوار علامتگذاری کنید. این کار به شما کمک میکند تا تابلو برق را بهطور دقیق و بدون کجشدگی نصب کنید.
مرحله سوم:
اگر تابلو برق از جنس فلز باشد، در تهیه ابزارهای لازم برای نصب، باید به وزن و ضخامت آنها توجه شود.
مرحله چهارم:
هنگام نصب تابلو برق، به جهت باز شدن درب آن دقت کنید. با استفاده از دریل، سوراخهایی را برای پیچ و رولپلاک در محلهای علامتگذاری شده ایجاد کنید. عمق و قطر سوراخها باید متناسب با اندازه پیچ و رولپلاکها باشد.
مرحله پنجم:
قبل از راهاندازی تابلو برق، اجزایی که باید داخل آن قرار گیرند را مشخص کنید. پس از نصب تابلو روی دیوار، نوبت به اتصال سیمها و تجهیزات داخلی میرسد. برای این کار، باید تمامی سیمهای فاز، نول و ارت را به درستی به کلیدها و فیوزهای تابلو متصل کنید. همیشه اتصالات را به صورت ایمن و دقیق انجام دهید.
مرحله نهایی
پس از اتمام نصب، تابلو برق را با مولتیمتر و سایر ابزارهای تست مورد بررسی قرار دهید تا مطمئن شوید که هیچ مشکلی وجود ندارد و تابلو بهدرستی کار میکند.
استانداردهای راه اندازی و نصب تابلو برق
تابلو برقها بخشی اساسی از هر سیستم برقی هستند که توزیع برق را در ساختمانها و محیطهای صنعتی بر عهده دارند. برای نصب و راهاندازی این تابلوها، باید استانداردهای مشخصی رعایت شوند تا از ایمنی سیستم و کاربران اطمینان حاصل شود. این استانداردها شامل بخشهای مختلفی از جمله طراحی، نصب و ایمنی الکتریکی و مکانیکی هستند.

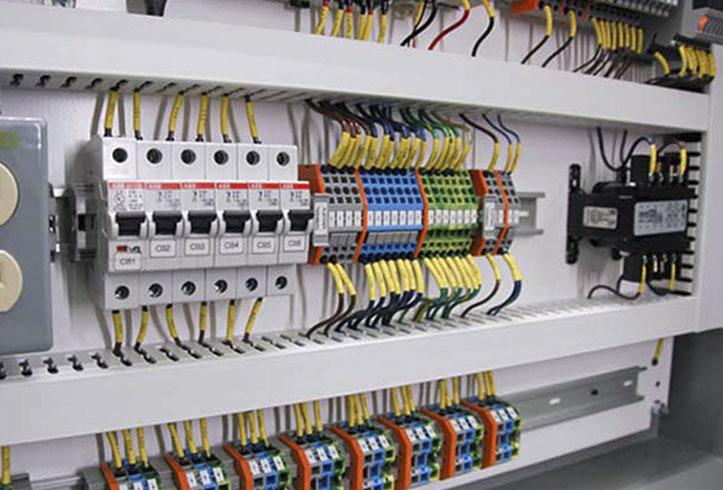

• سیمکشی و اتصالات داخلی
سیمکشی داخلی تابلو برق باید مطابق با استانداردهای ایمنی انجام شود. استفاده از سیمهای با کیفیت و انتخاب مقطع مناسب برای سیمها الزامی است. همچنین باید اتصالات بهطور ایمن و با پیچهای مناسب محکم شوند.
• زمین کردن (ارتینگ)
سیستم ارتینگ یکی از مهمترین اجزای نصب تابلو برق است که از تجهیزات و افراد در برابر خطرات ناشی از نشتی جریان و برقگرفتگی محافظت میکند. ارت تابلو برق باید مطابق با استانداردهای ملی و بینالمللی انجام شود.
• حفاظت در برابر جریان اضافه
تابلو برق باید دارای کلیدهای حفاظتی (مانند کلیدهای فیوزی و MCB) باشد تا در صورت بروز جریان اضافه، برق بهطور خودکار قطع شود و از آسیب به تجهیزات جلوگیری شود.
نکات ایمنی و حفاظتی
• درجه حفاظت (IP)
انتخاب تابلو برق با درجه حفاظت مناسب (IP) برای محیطهای خاص الزامی است. در محیطهای مرطوب و گرد و غباری، باید از تابلوهایی با IP بالا استفاده شود.
• جلوگیری از برقگرفتگی
تابلو برق باید بهطور کامل عایق باشد تا از برخورد افراد با قسمتهای برقدار جلوگیری شود. همچنین استفاده از علائم هشداردهنده و برچسبهای مناسب روی تابلو برق الزامی است.
• محافظت در برابر نوسانات برق
نصب تجهیزاتی مانند محافظ ولتاژ و دستگاههای قطع و وصل خودکار برای جلوگیری از آسیبهای ناشی از نوسانات برق بسیار اهمیت دارد.
نکات مهم نصب تابلو برق
هنگام نصب و راهاندازی تابلو برق، علاوه بر رعایت مراحل استاندارد جهانی، باید نکات مهمی نیز مورد توجه قرار گیرد:
• وجود حداقل 70 سانتیمتر فاصله بین دو تابلو برق و همچنین بین تابلو برق و دیوار.
• تأمین حداقل فضای باز در مقابل درب تابلو برق تا درب به راحتی و با زاویه مناسب باز شود.
• طراحی اتاقک و اتاق پست باید به گونهای باشد که آبهای سطحی مانند سیل و طوفان به تابلو برق آسیب نرسانند.
• فضای نگهداری و قرارگیری تابلو برق باید به گونهای باشد که از زنگزدگی و گرد و خاک جلوگیری کند.
• برای سیمهایی که در نزدیکی قسمت لولای تابلو قرار دارند، استفاده از لولههای برق الزامی است.
جمع بندی نهایی
تابلوهای برق در انواع مختلف برای نصب در مکانهای مسکونی و صنعتی طراحی شدهاند و وظیفه آنها توزیع برق و حفظ ایمنی افراد در برابر نوسانات برق است. از پرکاربردترین تابلوهای برق میتوان به تابلوهای تک فاز و سه فاز اشاره کرد که بیشترین استفاده را در مصارف خانگی و صنایع سنگین دارند. در این مقاله، مراحل نصب تابلو برق دیواری را به صورت گام به گام توضیح داده و استانداردهای لازم برای نصب را نیز مورد بررسی قرار دادهایم. جهت مشاوره و خرید با بنیان تابلو در تماس باشید.
