رفع چالشهای تابلو برق در محیطهای پرفشار صنعتی
رفع چالشهای تابلو برق در محیطهای پرفشار صنعتی

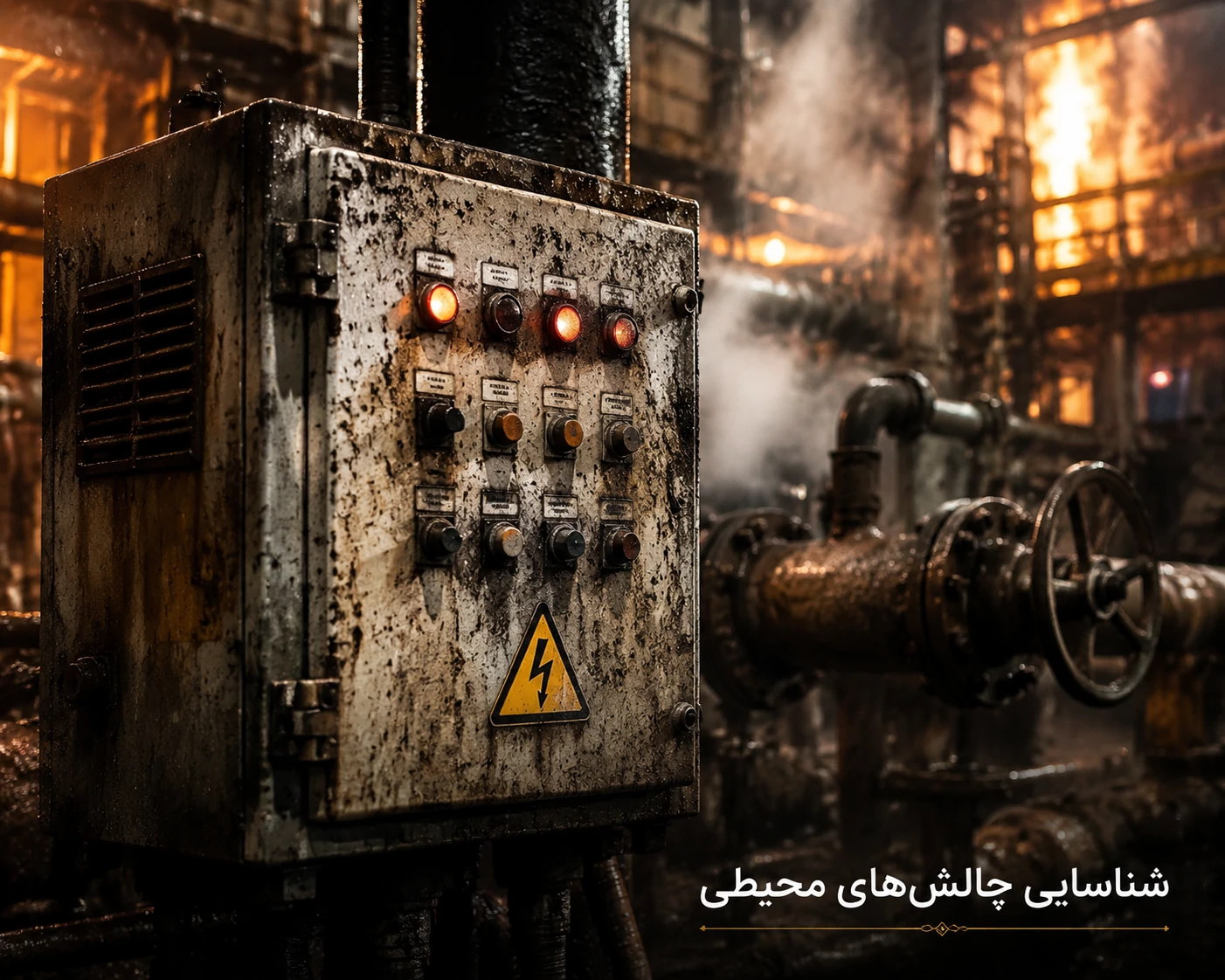

محیطهای پرفشار صنعتی مانند صنایع فولاد، سیمان، معادن، پتروشیمی و ماشینآلات سنگین، شرایط بسیار سختی برای تجهیزات برقی ایجاد میکنند. لرزشهای مداوم، ضربات مکانیکی، گرد و غبار غلیظ، دمای بالا و گازهای خورنده، مجموعه عواملی هستند که تابلو برق معمولی در این محیطها دوام نمیآورد. در این مقاله، چالشهای اصلی تابلو برق در محیطهای پرفشار صنعتی و راهکارهای فنی برای رفع هر یک معرفی میشود.
محیط پرفشار صنعتی یعنی چه؟
منظور از محیط پرفشار صنعتی، مکانهایی با یک یا چند شرط زیر است:
لرزش و ارتعاش شدید ناشی از دستگاههای سنگین (مثل پرسها، سنگ شکنها، کمپرسورهای بزرگ)
ضربه و شوک مکانیکی ناگهانی (برخورد اشیاء، انفجارهای کنترل شده)
گرد و غبار غلیظ و ساینده (مانند سیمان، زغال سنگ، پودر فلز)
دمای بالای محیط (اغلب بالای ۵۰ درجه سانتیگراد)
مواد شیمیایی خورنده و بخارات (اسیدها، بازها، روغنهای صنعتی)
میدانهای مغناطیسی قوی (نزدیک کورههای قوس الکتریکی، الکترومغناطیسهای بزرگ)
چالش ۱: لرزش و ارتعاش مداوم
لرزش دائمی در محیطهای صنعتی سنگین، باعث شل شدن پیچ و مهرههای اتصالات، قطع و وصل ناخواسته رلهها، شکستن پایه قطعات و در نهایت اتصال کوتاه میشود.
راهکارهای مقابله با لرزش:
استفاده از پایههای ضربه گیر (دامپر ویسکوز یا لاستیکی) زیر تابلو برق
بستن تمام اتصالات سیم و کابل با ترمینالهای فنری ضد لرزش (به جای پیچ و مهره معمولی)
استفاده از رلههای حالت جامد (SSR) به جای رلههای الکترومکانیکی در مدارات فرمان
بستن کابلهای ورودی و خروجی با گلمپ ضد لرزش در محل عبور از بدنه
ثابت کردن شینهها با عایقهای اضافی در فواصل کوتاهتر
استفاده از چسب مخصوص (لاکتورک) روی پیچ اتصالات حساس
چالش ۲: ضربه و شوک مکانیکی
در معادن، کارخانجات ریخته گری و صنایع سنگین، احتمال برخورد اجسام با تابلو برق وجود دارد. همچنین انفجارهای کنترل شده در معادن، شوک شدید ایجاد میکند.
راهکارهای مقابله با ضربه:
انتخاب بدنه تابلو برق با درجه مقاومت ضربه استاندارد IK بالا (حداقل IK08 تا IK10)
نصب حفاظ فیزیکی (میله محافظ یا قفس فلزی) در اطراف تابلو در صورت امکان
استفاده از شیشه نشکن پلی کربنات به جای شیشه معمولی برای درب دید
جاسازی تابلو برق در یک طاقچه یا پناهگاه بتنی در صورت امکان
استفاده از تجهیزات با بدنه تقویت شده (کلیدهای قالبی با محفظه مقاوم)
چالش ۳: گرد و غبار غلیظ و ساینده
گرد و غبار صنعتی به مراتب خطرناکتر از گرد و غبار معمولی است. گرد سیمان، سنگ آهن، زغال سنگ و پودر فلزات نه تنها عایقی را کاهش میدهند، بلکه به دلیل خاصیت سایندگی، کنتاکتها و قطعات متحرک را میسایند.
راهکارهای مقابله با گرد و غبار:
حداقل درجه حفاظت IP54 (ترجیحاً IP65 یا IP66 برای محیطهای بسیار غبارآلود)
استفاده از تابلو برق با جریان هوای تحت فشار (Pressurized Enclosure) در محیطهای بحرانی
نصب فیلتر گرد و غبار روی دریچه تهویه با قابلیت تعویض آسان
ایجاد فشار مثبت داخل تابلو با بادبزن کوچک و فیلتر هپا (برای تابلوهای حساس)
استفاده از کلیدها و سنسورهای بدون کنتاکت (Hall effect) در صورت امکان
بازبینی و تمیزکاری دورهای با هوای فشرده خشک هر یک ماه یکبار
چالش ۴: دمای بالای محیط
در صنایعی مانند فولاد، شیشه، سیمان و پتروشیمی، دمای محیط اطراف تابلو برق ممکن است به ۵۰ تا ۷۰ درجه سانتیگراد برسد. تجهیزات معمولی برای دمای حداکثر ۴۰ درجه طراحی شدهاند.
راهکارهای مقابله با دمای بالا:
استفاده از تجهیزات با رنج دمایی گسترده (مثلاً ۶۰- یا ۷۰+ درجه)
محاسبه derating برای کلیدها و کنتاکتورها (کاهش جریان نامی به ازای هر درجه بالای ۴۰)
نصب خنک کننده فعال (کولر صنعتی یا چیلر مینیاتوری) روی تابلو برق
جاسازی تابلو برق در اتاقک مجزا با تهویه مطبوع (بهترین راهکار)
استفاده از رنگ کرم یا سفید برای بدنه تابلو برای کاهش جذب حرارت خورشید (در فضای باز)
نصب سنسور دمای داخلی با هشدار در صورت عبور از حد مجاز
چالش ۵: مواد خورنده و بخارات شیمیایی
در صنایع پتروشیمی، اسیدسازی، آبکاری و آزمایشگاههای صنعتی، بخارات اسیدی و بازی یا بخار روغن و حلالها، تجهیزات فلزی و عایقها را تخریب میکنند.
راهکارهای مقابله با خوردگی:
استفاده از بدنه استیل ضد زنگ (Stainless Steel 304 یا 316) به جای ورق معمولی
پوشش اپوکسی پودری با ضخامت بالا (زیر ۱۰۰ میکرون نباشد)
استفاده از قطعات با روکش طلا یا نقره برای کنتاکتهای حساس (در موارد بسیار خورنده)
درزبندی کامل درزها و کابل کشی با گلندهای استنلس استیل و واشر ویتون
استفاده از کابلهای عایق مخصوص (PTFE، مخصوص روغن و مواد شیمیایی)
نصب تابلو برق در اتاقک دارای تهویه مثبت با هوای فیلتر شده
چالش ۶: میدانهای مغناطیسی قوی
نزدیکی به کورههای قوس الکتریکی، تجهیزات جوشکاری سنگین یا سیم پیچهای بزرگ، میدان مغناطیسی قوی ایجاد میکند که میتواند رلههای حساس، نمایشگرها و حتی ترانسفورماتورهای جریان را مختل کند.
راهکارهای مقابله با میدان مغناطیسی:
استفاده از تجهیزات با حفاظ مغناطیسی (شیلد مولیپرمال)
حفظ فاصله حداقل ۲ متری از منابع میدان قوی
استفاده از اینورتر و راهاندازنرم در محفظه مجزا با شیلد مغناطیسی
انتخاب سنسورهای مقاوم به میدان (نوع هال یا فیبر نوری)
کابلکشی با کابلهای زوج به هم تابیده و شیلددار
جدول جمعبندی چالشها و راهکارها
چالش اصلی: لرزش و ارتعاش - سطح خطر: بالا - راهکار اصلی: پایه ضد لرزش، ترمینال فنری، رله SSR - اولویت: ضروری
چالش اصلی: ضربه مکانیکی - سطح خطر: متوسط تا بالا - راهکار اصلی: بدنه IK10، حفاظ فیزیکی، شیشه پلی کربنات - اولویت: بالا
چالش اصلی: گرد و غبار ساینده - سطح خطر: بالا - راهکار اصلی: IP65/IP66، فشار مثبت، فیلتر - اولویت: ضروری
چالش اصلی: دمای بالا - سطح خطر: خیلی بالا - راهکار اصلی: اتاقک مجزا، کولر صنعتی، derating - اولویت: ضروری
چالش اصلی: خوردگی شیمیایی - سطح خطر: بالا - راهکار اصلی: استیل ضد زنگ، پوشش اپوکسی، درزبندی - اولویت: بالا
چالش اصلی: میدان مغناطیسی - سطح خطر: متوسط - راهکار اصلی: شیلد، فاصله، کابل شیلددار - اولویت: متوسط
جمعبندی
محیطهای پرفشار صنعتی، تابلو برقهای معمولی را در مدت کوتاهی از کار میاندازند. برای اطمینان از عملکرد پایدار و ایمن، باید تابلو برق با در نظر گرفتن شرایط خاص هر محیط طراحی و ساخته شود. مهمترین چالشها عبارتند از لرزش، ضربه، گرد و غبار، دمای بالا، خوردگی شیمیایی و میدان مغناطیسی. راهکارهای مقابله شامل استفاده از پایههای ضد لرزش، بدنه با درجه حفاظت بالا (IP65)، سیستم خنک کننده فعال، بدنه استیل ضد زنگ و شیلد مغناطیسی است. هزینه اضافی برای ساخت تابلو برق محیط پرفشار، معمولاً بین ۳۰ تا ۱۰۰ درصد بیشتر از تابلو معمولی است، اما این سرمایهگذاری با افزایش عمر مفید از چند ماه به چندین سال، کاملاً به صرفه است.
