تجهیزات هوشمند تابلو برق برای جلوگیری از نوسان ولتاژ

تجهیزات هوشمند در تابلو برق برای جلوگیری از نوسان ولتاژ

نوسانات ولتاژ یکی از رایج‌ترین و مخرب‌ترین پدیده‌ها در شبکه‌های برق صنعتی است. این نوسانات می‌توانند به موتورها، درایوها، پی ال سی و سایر تجهیزات حساس آسیب جدی وارد کنند. نصب تجهیزات هوشمند در تابلو برق، راهکاری موثر برای تشخیص، ثبت و اصلاح نوسانات قبل از رسیدن به بارهای حیاتی است. در این مقاله، مهمترین تجهیزات هوشمند مقابله با نوسان ولتاژ معرفی می‌شوند.

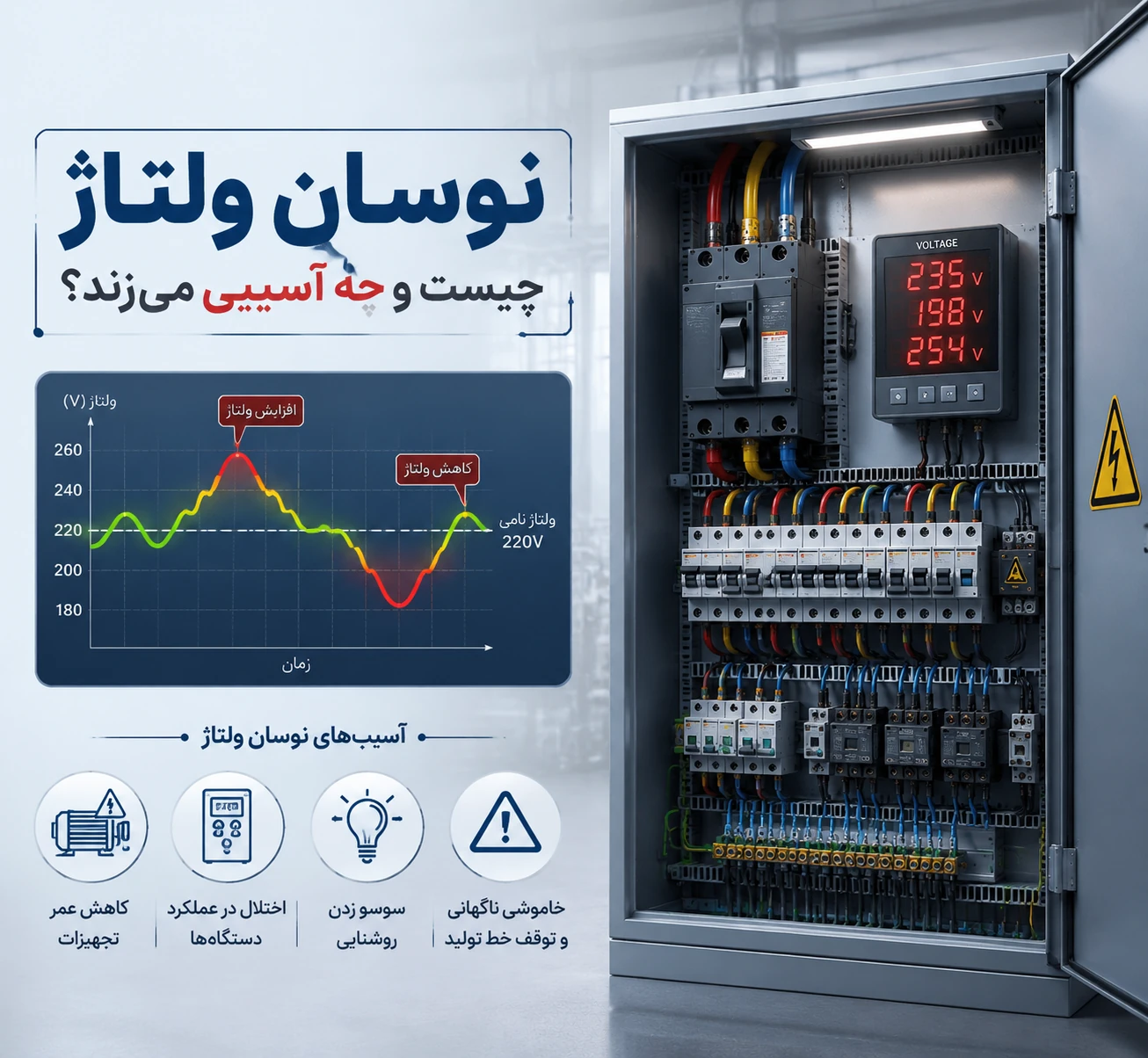

 نوسان ولتاژ چیست و چه آسیبی می‌زند؟

نوسان ولتاژ به هر تغییر ناگهانی، بیش از حد یا کمتر از محدوده مجاز ولتاژ گفته می‌شود. انواع رایج آن عبارتند از:

افت ولتاژ (Dip) یا کاهش کوتاه مدت ولتاژ

افزایش ولتاژ (Swell) یا جهش لحظه‌ای ولتاژ

قطع و وصل مکرر برق

هارمونیک‌ها و نویزهای فرکانسی

این پدیده‌ها می‌توانند باعث داغ شدن موتورها، سوختن بردهای الکترونیکی، اختلال در عملکرد پی ال سی و کاهش عمر تجهیزات شوند.

 رله مانیتورینگ ولتاژ (رله حفاظتی ولتاژ)

رله مانیتورینگ ولتاژ یکی از ساده‌ترین و مقرون به صرفه‌ترین تجهیزات هوشمند است که به طور مداوم ولتاژ سه فاز را نظارت می‌کند. در صورت تشخیص نوسان خارج از محدوده تنظیم شده (مثلاً زیر 350 ولت یا بالای 440 ولت)، فرمان قطع به کنتاکتور اصلی می‌دهد.

مزایا:
قیمت مناسب
خروجی رله قابل تنظیم
مناسب برای موتورها و تابلوهای توزیع

راهکار عملی: رله مانیتورینگ را روی فیدر اصلی تابلو برق نصب کنید تا کل کارخانه را در برابر نوسان محافظت کند.

 استابلایزر (تثبیت‌کننده ولتاژ) صنعتی

رله مانیتورینگ فقط قطع و وصل می‌کند، اما استابلایزر ولتاژ ورودی ناپایدار را گرفته و ولتاژ خروجی تثبیت شده تحویل می‌دهد. استابلایزرهای صنعتی مدرن، هوشمند و از نوع استاتیک (بدون قطعات متحرک) با دقت حدود 1 درصد و زمان پاسخ کوتاه (کمتر از 20 میلی ثانیه) مناسب تابلو برق‌های حساس هستند.

موارد استفاده:
تجهیزات دقیق آزمایشگاهی
دستگاه‌های سی ان سی
خطوط تولید حساس به ولتاژ

راهکار عملی: استابلایزر را به صورت سری بعد از کلید اصلی و قبل از بارهای حساس نصب کنید.

 محافظ برق (SPD) هوشمند اضافه ولتاژ

صاعقه، کلیدزنی بانک خازنی و خطاهای شبکه می‌توانند اضافه ولتاژهای مخربی به تابلو برق وارد کنند. SPD هوشمند علاوه بر تخلیه انرژی اضافی به زمین، تعداد وقوع اضافه ولتاژ و شدت آن را ثبت کرده و از طریق خروجی رله، هشدار می‌دهد.

نکته فنی: استفاده همزمان از تیپ 1، 2 و 3 SPD برای محافظت کامل ضروری است.

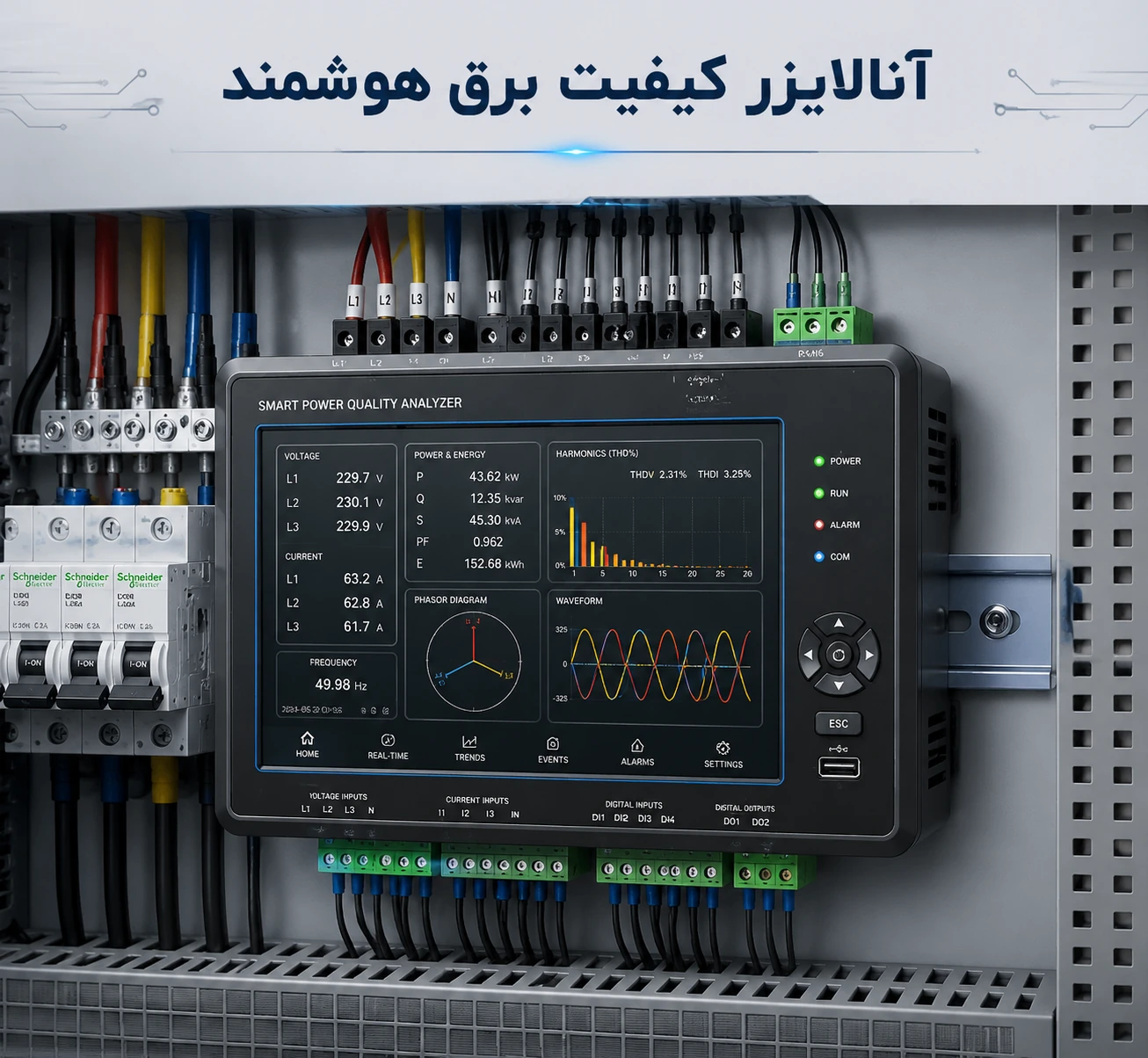

آنالایزر کیفیت برق هوشمند

آنالایزر کیفیت برق فراتر از یک ولتمتر ساده عمل می‌کند. این دستگاه ثبت می‌کند:

نوسانات ولتاژ با زمان دقیق وقوع

هارمونیک‌های جریان و ولتاژ

ضریب قدرت و توان راکتیو

توان اکتیو و افت ولتاژ لحظه‌ای

بسیاری از آنالایزرهای مدرن، داده‌ها را از طریق ارتباط RS485 یا اترنت به سیستم مدیریت انرژی ارسال می‌کنند.

راهکار عملی: نصب آنالایزر در ورودی اصلی و همچنین خروجی بارهای حساس.

راه انداز نرم (Soft Starter) با قابلیت جبران نوسان

برخی راه‌اندازهای نرم مدرن، علاوه بر راه‌اندازی تدریجی موتور، دارای مدار داخلی مانیتورینگ ولتاژ هستند. در صورت تشخیص افت شدید ولتاژ، موتور را به آرامی متوقف کرده و پس از بازگشت ولتاژ به حالت عادی، مجدداً راه‌اندازی می‌کنند.

این ویژگی از آسیب دیدن موتور در اثر راه‌اندازی در ولتاژ پایین جلوگیری می‌کند.

سیستم BMS (مدیریت ساختمان/کارخانه) متصل به تابلو برق

در کارخانه‌های پیشرفته، تابلو برق به سیستم BMS متصل می‌شود. BMS با دریافت سیگنال نوسان از رله‌ها و آنالایزرها، می‌تواند تصمیمات هوشمندانه‌ای مانند:

جابجایی بار به ژنراتور اضطراری
کاهش خودکار بارهای غیرضروری
ارسال هشدار به اپراتور

را به صورت خودکار اجرا کند.

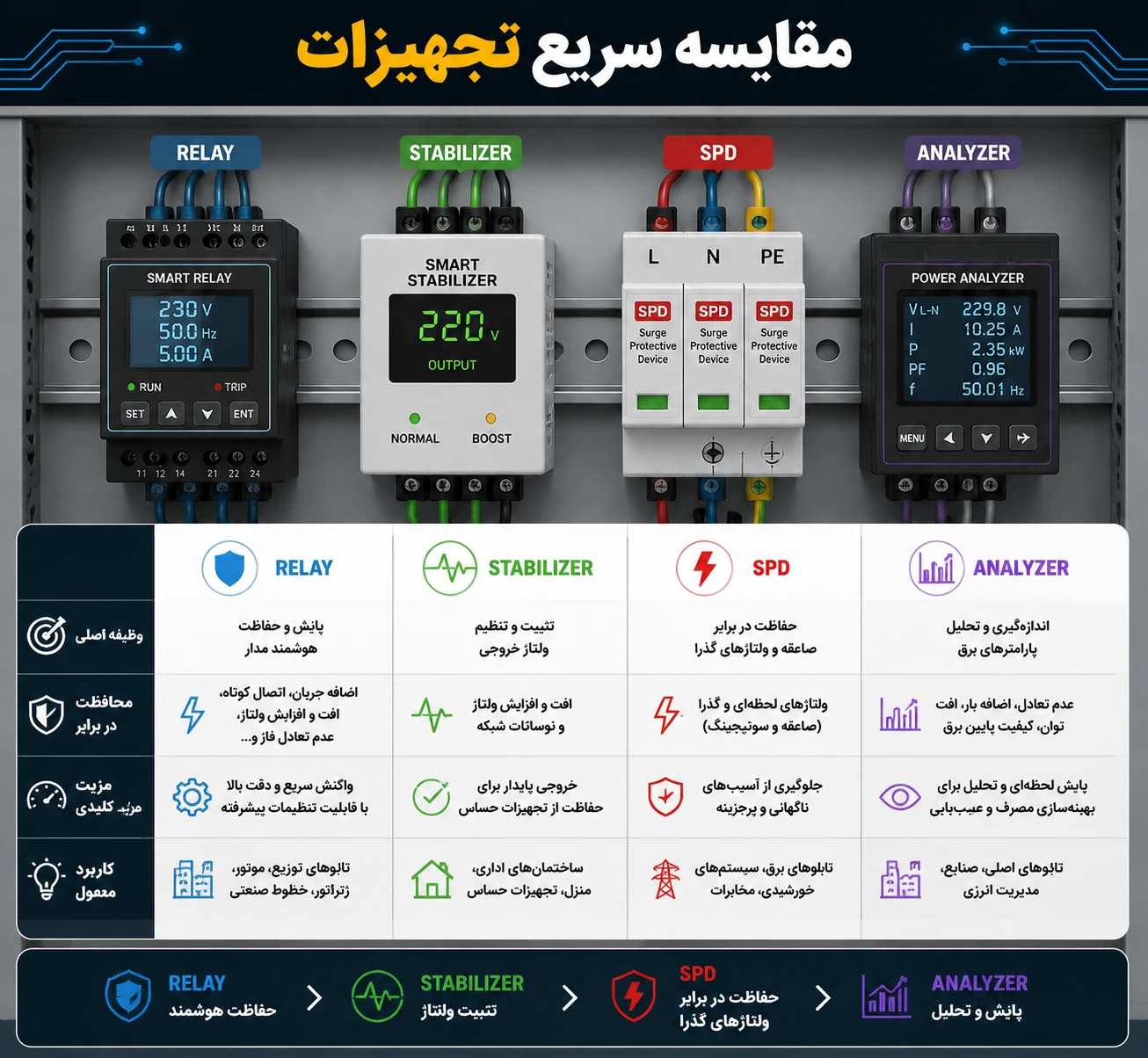

مقایسه سریع تجهیزات

رله مانیتورینگ: تشخیص نوسان و قطع برق - قیمت پایین - مناسب برای تابلوی اصلی

استابلایزر: تثبیت ولتاژ بدون قطع - قیمت متوسط تا بالا - مناسب تجهیزات حساس

SPD هوشمند: محافظت در برابر صاعقه و اضافه ولتاژ - قیمت متوسط - مناسب همه تابلوها

آنالایزر: ثبت و تحلیل نوسانات - قیمت متوسط - مناسب واحدهای صنعتی متوسط و بزرگ

جمع‌بندی

برای جلوگیری از آسیب نوسانات ولتاژ در تابلو برق صنعتی، ترکیبی از تجهیزات هوشمند شامل رله مانیتورینگ، استابلایزر، SPD، آنالایزر کیفیت برق و راه‌اندازهای نرم هوشمند توصیه می‌شود. انتخاب تجهیزات مناسب به حساسیت بارها، بودجه و سطح اتوماسیون کارخانه بستگی دارد. حداقل الزام برای هر تابلو برق صنعتی، نصب رله مانیتورینگ ولتاژ بر روی فیدر اصلی است.
