مدیریت بار بهینه در تابلوهای برق توزیع شهری
مدیریت بار بهینه در تابلوهای برق توزیع شهری
تابلوهای برق توزیع شهری، آخرین حلقه از شبکه انتقال برق تا مصرفکنندگان نهایی هستند. این تابلوها که در نقاط مختلف شهر، مجتمعهای مسکونی، مراکز تجاری و ادارات نصب میشوند، وظیفه توزیع ایمن و متعادل برق میان مشترکان را بر عهده دارند. مدیریت بار بهینه در این تابلوها، مستقیماً بر کاهش تلفات انرژی، افزایش پایداری شبکه و کاهش هزینههای تعمیر و نگهداری تأثیر میگذارد. در این مقاله، اصول و روشهای مدیریت بار بهینه در تابلوهای توزیع شهری معرفی میشود.
چرا مدیریت بار بهینه در تابلوهای توزیع شهری ضروری است؟
در بسیاری از تابلوهای توزیع شهری، بار بین سه فاز به صورت نامتعادل توزیع میشود. این نامتعادلی باعث افزایش جریان در فاز پربار، کاهش ولتاژ در فاز کمبار، افزایش تلفات خط و گرم شدن کابل نول میشود. عواقب نبود مدیریت بار عبارتند از:
اتصال مکرر کلیدهای حفاظتی
خرابی ترانسفورماتور توزیع
کاهش طول عمر کابلها و تجهیزات
شکایات مشترکان از نوسان برق

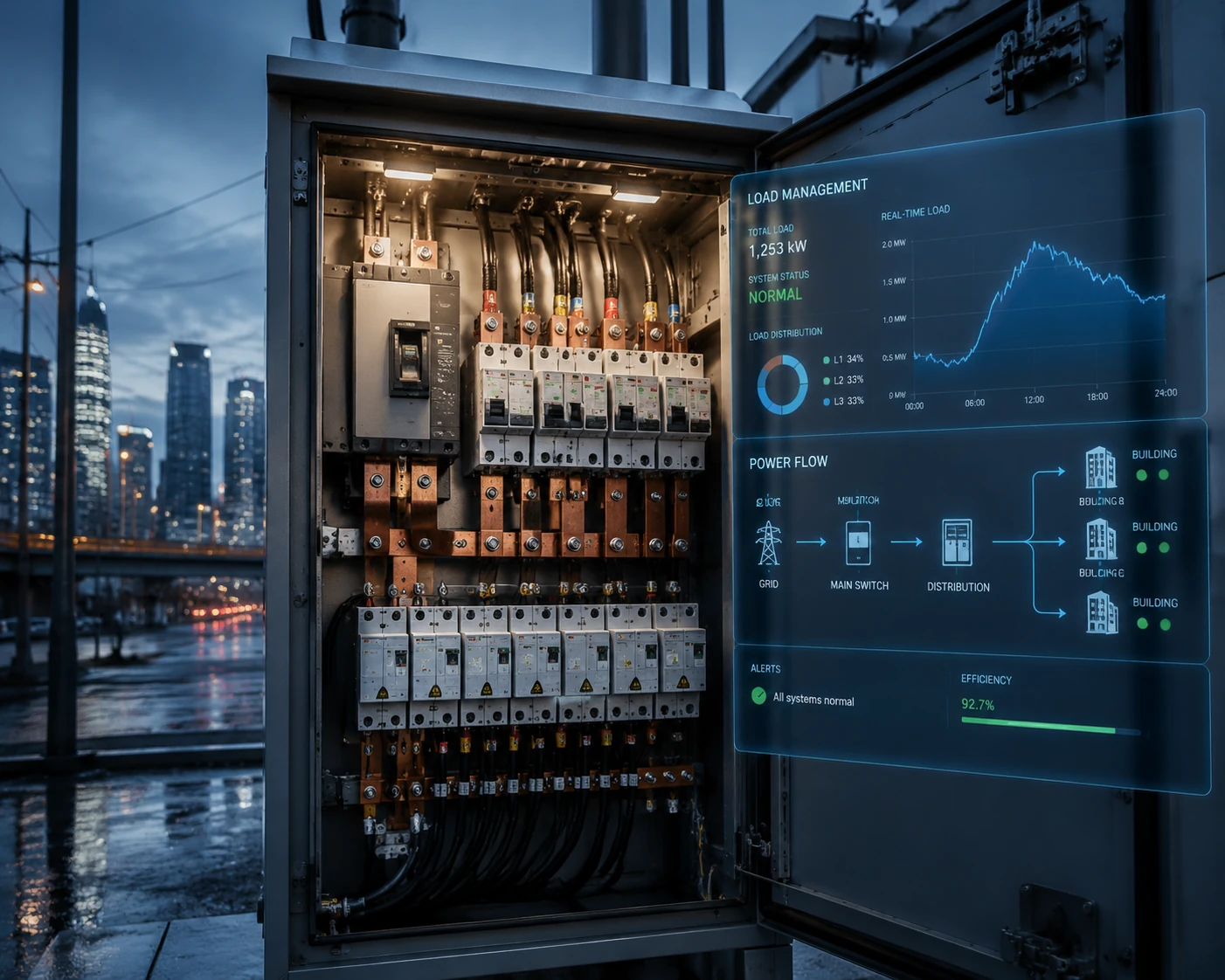

اندازهگیری و پایش لحظهای بار فازها
اولین قدم در مدیریت بار بهینه، نصب تجهیزات اندازهگیری است. آمپرمترهای دیجیتال قابل نصب روی ریل DIN یا آنالایزرهای سه فاز ارزان قیمت، میتوانند جریان هر فاز را به صورت لحظهای نشان دهند. برخی مدلها دارای خروجی رله برای اعلام عدم تعادل هستند.
راهکار عملی: حداقل یک آمپرمتر سه فاز بر روی ورودی اصلی هر تابلو توزیع شهری نصب کنید.
توزیع مجدد بارهای تک فاز بین فازها
بیشترین علت نامتعادلی بار، توزیع نامناسب انشعابات تک فاز بین فازهای R، S و T است. برای مثال ممکن است فاز R به ۲۰ واحد مشترک، فاز S به ۱۲ واحد و فاز T به ۸ واحد سرویس دهد. با جابجایی برخی انشعابات پربار از فاز R به فازهای کمبار، میتوان تعادل را بهبود بخشید.
نکته عملی: نقشه توزیع انشعابات را تهیه کرده و هر ۶ ماه یکبار بازبینی کنید.
استفاده از ترانسفورماتورهای توزیع با قابلیت تنظیم تپ
برخی ترانسفورماتورهای توزیع شهری دارای تپ چنجر (تنظیم نسبت ولتاژ) هستند. با تنظیم تپ مناسب، میتوان ولتاژ خروجی را در شرایط بار متفاوت، در محدوده مجاز نگه داشت. مدیریت بار بهینه بدون هماهنگی با ترانسفورماتور توزیع کامل نمیشود.
نصب بانک خازنی خودکار در تابلو توزیع اصلی
در تابلوهای توزیع شهری که تغذیهکننده بارهای متنوع (موتورهای آسانسور، پمپها، روشنایی، دستگاههای اداری) هستند، ضریب قدرت معمولاً متغیر و اغلب کمتر از ۰.۹ است. نصب بانک خازنی خودکار با رله کنترل ضریب قدرت، باعث کاهش جریان کل، کاهش تلفات کابلها و افزایش ظرفیت مفید ترانسفورماتور میشود.
راهکار عملی: برای تابلوهای بالای ۲۵۰ آمپر، بانک خازنی پلهای با حداقل ۴ پله توصیه میشود.
مدیریت ساعات اوج مصرف با رلههای اولویت بند (بارشیدینگ)
در ساعات اوج مصرف که احتمال اضافه بار ترانسفورماتور یا تابلو اصلی وجود دارد، برخی بارهای غیرضروری یا کم اولویت (مانند روشنایی حیاط، آبگرمکنهای غیربحرانی، شارژرهای برق) میتوانند به صورت خودکار و با فرمان رله اولویت بند، قطع شوند.
این رلهها بر اساس سطح ولتاژ، جریان یا تایمر عمل میکنند.

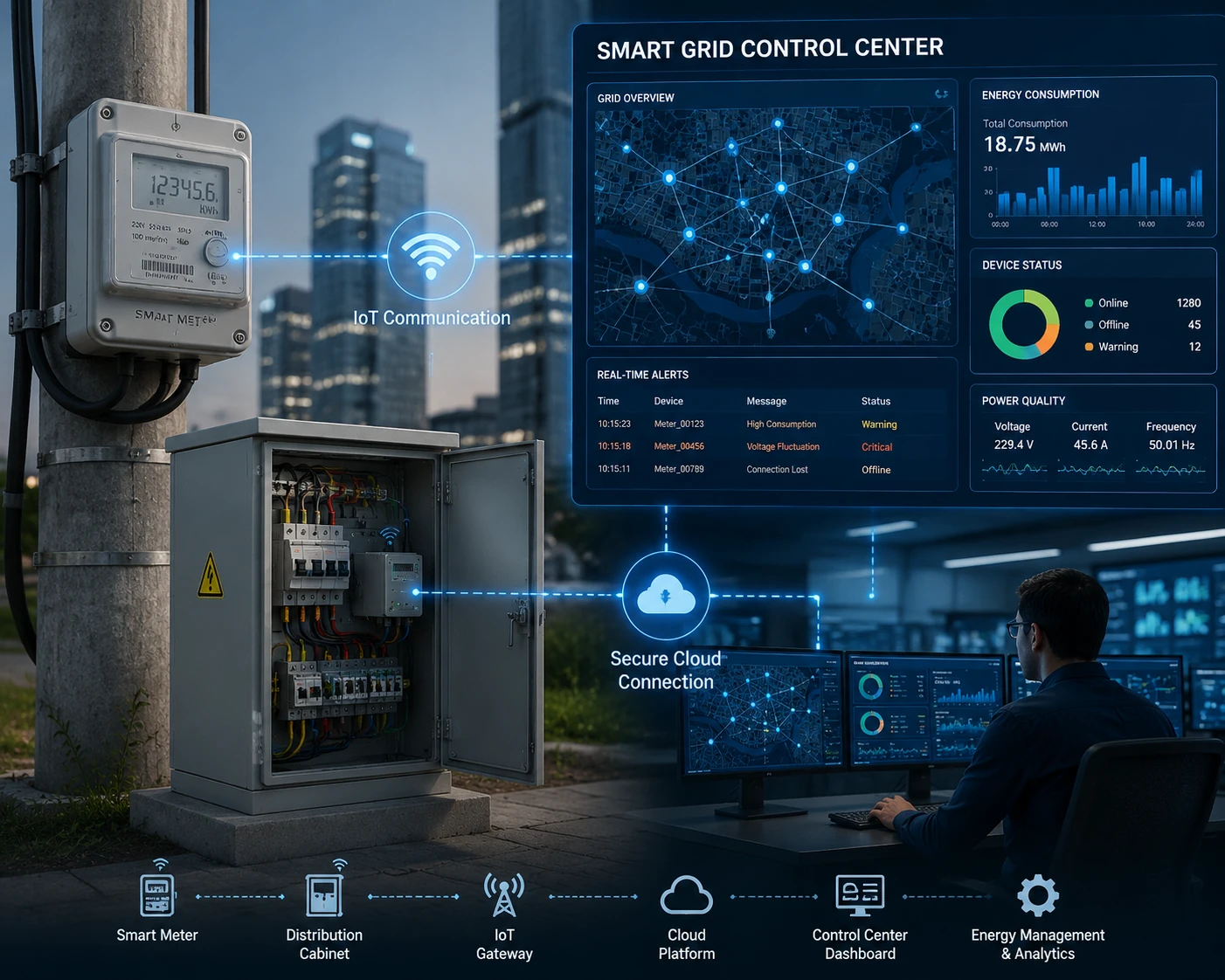

استفاده از کنتورهای هوشمند و ارتباط با مرکز کنترل
در شبکه توزیع مدرن، تابلوهای برق شهری مجهز به کنتورهای هوشمند با قابلیت مخابره داده (از طریق اینترنت، جی اس ام، یا پاورلاین) هستند. این کنتورها اطلاعات جریان، ولتاژ، توان و ضریب قدرت را به مرکز کنترل ارسال میکنند. اپراتور مرکز میتواند با مشاهده عدم تعادل یا اضافه بار، دستور توزیع مجدد بار یا راهاندازی دیزل ژنراتور محلی را صادر کند.
آموزش و فرهنگسازی به مشترکان
مدیریت بار بهینه فقط فنی نیست. اطلاعرسانی به مشترکان در مورد ساعات اوج مصرف، تشویق به مصرف بهینه و آگاهی از تأثیر نامتعادلی بار بر کیفیت برق خودشان، میتواند به کاهش پیک بار کمک کند.
جدول شاخصهای کلیدی مدیریت بار بهینه
شاخص: درصد عدم تعادل جریان فازها - مقدار مطلوب کمتر از ۱۰ درصد - روش اندازهگیری آمپرمتر سه فاز
شاخص: ضریب قدرت متوسط - مقدار مطلوب بین ۰.۹۲ تا ۰.۹۵ - روش اندازهگیری آنالایزر یا رله بانک خازنی
شاخص: ضریب بار ترانسفورماتور - مقدار مطلوب ۶۰ تا ۷۵ درصد - روش اندازهگیری کنتور هوشمند
شاخص: افت ولتاژ انتهای خط - مقدار مطلوب کمتر از ۵ درصد - روش اندازهگیری ولتمتر در دورترین نقطه
جمعبندی
مدیریت بار بهینه در تابلوهای برق توزیع شهری، ترکیبی از سه اقدام اصلی است: پایش و اندازهگیری دقیق بار فازها، توزیع مجدد انشعابات تک فاز برای کاهش نامتعادلی و نصب تجهیزات جبرانکننده مانند بانک خازنی خودکار. در شبکههای پیشرفته، استفاده از رلههای اولویت بند و کنتورهای هوشمند با مخابره داده، کنترل هوشمندانهتر و از راه دور را ممکن میسازد. اجرای این راهکارها، تلفات انرژی را تا ۱۵ درصد کاهش داده و عمر تجهیزات توزیع را به طور قابل توجهی افزایش میدهد.
