چگونگی ادغام انرژی خورشیدی با تابلوهای برق سریالی

چگونگی ادغام انرژی خورشیدی با تابلوهای برق سریالی

تابلو برق سریالی (یا تابلو توزیع نهایی) معمولاً در طبقات ساختمان‌ها، واحدهای مسکونی، دفاتر کار و مراکز تجاری کوچک نصب می‌شود و وظیفه توزیع برق از کنتور اصلی به مصرف‌کنندگان نهایی (روشنایی، پریز، تجهیزات) را بر عهده دارد. با گسترش نیروگاه‌های خورشیدی پشت بامی و خانگی، نیاز به ادغام انرژی تولیدی پنل‌های خورشیدی با همین تابلوهای سریالی احساس می‌شود. در این مقاله، روش‌های صحیح و ایمن ادغام انرژی خورشیدی با تابلوهای برق سریالی معرفی می‌شود.

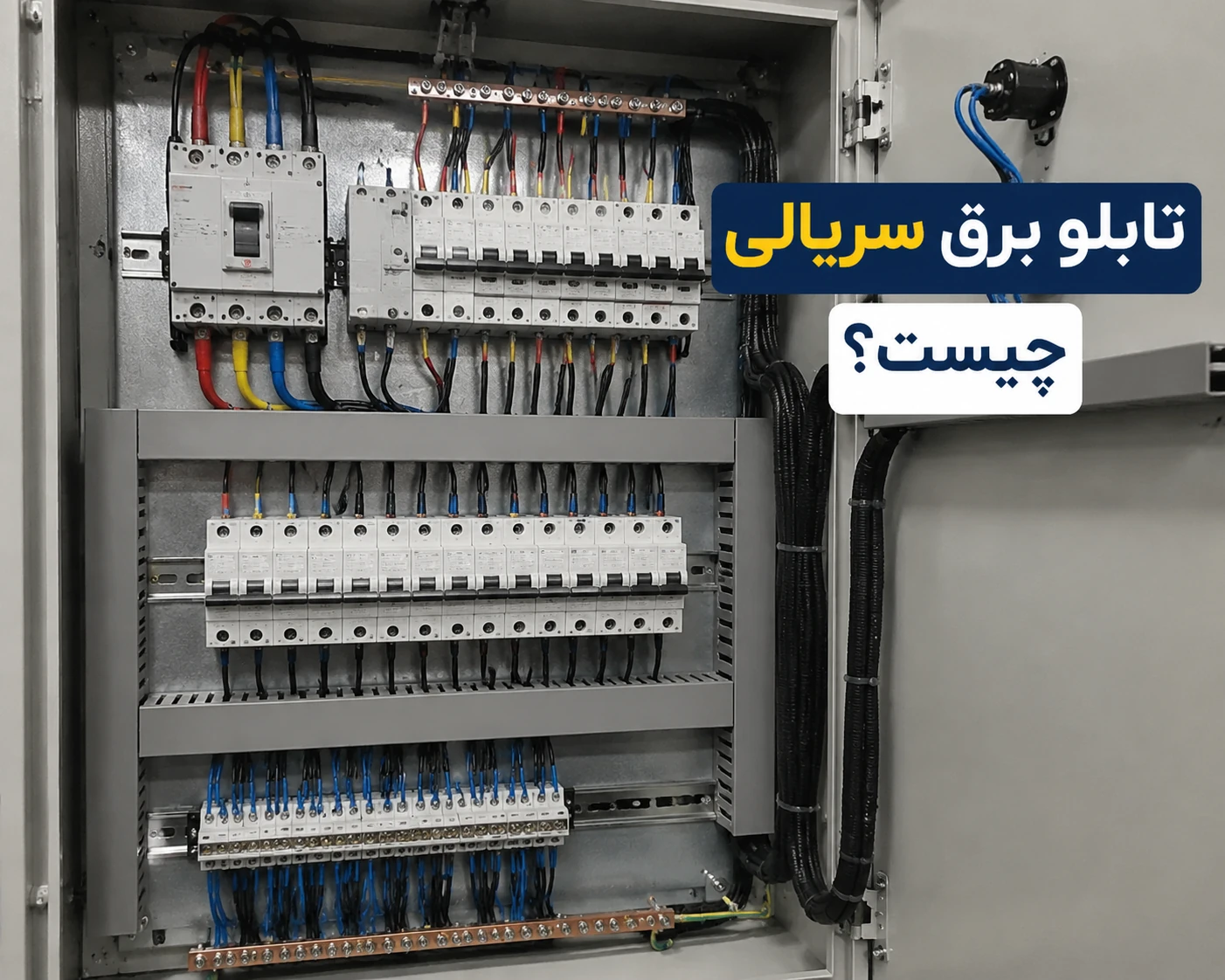

تابلو برق سریالی چیست؟

تابلو برق سریالی (Distribution Board یا Final Distribution Board) آخرین حلقه توزیع برق قبل از مصرف‌کننده است. مشخصات آن:

• معمولاً تک فاز (۲۲۰ ولت) یا سه فاز (۳۸۰ ولت) با جریان نامی ۲۵ تا ۱۲۵ آمپر
  - شامل کلید اصلی (مینیاتوری یا قالبی)، کلیدهای خروجی (مینیاتوری)، رله محافظ جان (RCD)
  - بدون تجهیزات پیچیده اندازه گیری و حفاظتی (بر خلاف تابلوهای اصلی)
  - محل نصب: داخل واحد مسکونی، دفتر کار، مغازه
•

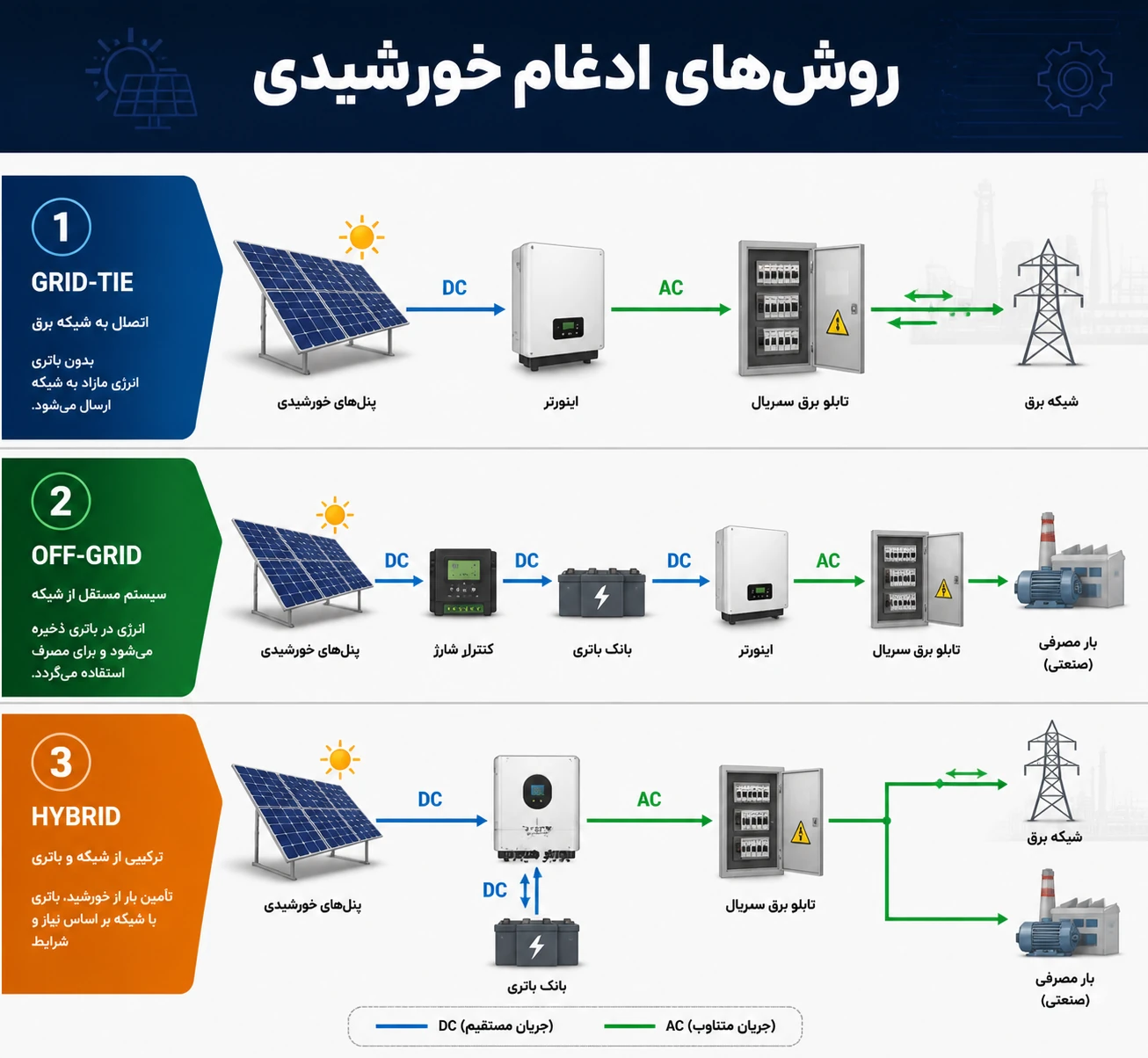

• روش‌های ادغام خورشیدی با تابلو سریالی

سه روش اصلی برای اتصال نیروگاه خورشیدی به تابلو سریالی وجود دارد:

۱. اتصال به شبکه (Grid-tie) بدون باتری – رایج‌ترین روش برای مصرف همزمان
۲. اتصال منفصل از شبکه (Off-grid) با باتری – برای مناطق بدون برق پایدار
۳. اتصال هیبریدی (Hybrid) – ترکیبی از شبکه و باتری

از بین این سه، روش اول (Grid-tie) ساده‌ترین و اقتصادی‌ترین است و در ادامه تمرکز روی آن است.

اجزای اصلی سیستم خورشیدی متصل به تابلو سریالی

پنل خورشیدی (PV) – تولید برق DC از نور خورشید

اینورتر متصل به شبکه (Grid-tie inverter) – تبدیل DC به AC و هماهنگ سازی با ولتاژ و فرکانس شبکه

کنتور دوطرفه (Bi-directional meter) – اندازه گیری برق وارد شده به شبکه و برق مصرفی از شبکه

کلید DC (DC breaker) – حفاظت خط DC بین پنل و اینورتر

کلید AC (AC breaker) – حفاظت خط AC بین اینورتر و تابلو سریالی

محافظ اضافه ولتاژ DC و AC (SPD) – حفاظت در برابر صاعقه

کلید جدا کننده (Isolator) – برای قطع کامل سیستم در زمان تعمیرات

محل اتصال اینورتر به تابلو سریالی

مهمترین سوال: اینورتر خورشیدی را به کجای تابلو سریالی وصل کنیم؟

از نظر فنی، اینورتر می‌تواند به هر نقطه از مدار بعد از کنتور اصلی متصل شود. اما بهترین نقطه:

پس از کلید اصلی تابلو سریالی (Downstream of main switch)، قبل از کلیدهای خروجی

یا مستقیماً به باس بار (Busbar) اصلی تابلو (قبل از کلیدهای خروجی)

یا از طریق یک کلید جداگانه (Dedicated breaker) در کنار سایر خروجی‌ها.

توصیه شده: یک کلید مینیاتوری جداگانه (معمولاً ۱۶ تا ۳۲ آمپر) در تابلو سریالی برای تغذیه اینورتر اختصاص دهید. این کلید باید بعد از کلید اصلی و قبل از RCD (در صورت وجود RCD مشترک برای همه خروجی‌ها) یا بعد از RCD (اگر RCD جداگانه داشته باشد) نصب شود.

نکته مهم: RCD معمولی (نوع AC) ممکن است با اینورترهای خورشیدی تداخل داشته باشد و باعث قطع کاذب شود. از RCD نوع A یا نوع B استفاده کنید.

سیم کشی و انتخاب سطح مقطع کابل

برای اتصال اینورتر به تابلو سریالی:

• کابل AC از اینورتر به تابلو سریالی: سطح مقطع متناسب با جریان خروجی اینورتر (معمولاً ۲.۵ تا ۶ میلیمتر مربع مس)
  - کابل DC از پنل به اینورتر: سطح مقطع متناسب با جریان DC (مس یا آلومینیوم مخصوص DC)
  - فاصله تابلو سریالی تا اینورتر: حداکثر ۲۰ متر (برای افت ولتاژ کمتر از ۲ درصد)
  - کابل باید در کانال یا داکت جداگانه از سایر کابل‌های قدرت عبور کند (کاهش نویز)

• حفاظت ها و ایمنی در ادغام خورشیدی

•

• حفاظت اضافه جریان DC (DC Breaker)

بین پنل خورشیدی و اینورتر، یک کلید DC مخصوص (نه AC) نصب کنید. کلیدهای DC دارای محفظه قوس قوی‌تر هستند.

حفاظت اضافه جریان AC (AC Breaker)

بین اینورتر و تابلو سریالی، یک کلید مینیاتوری استاندارد (MCB) با جریان نامی ۱.۲۵ برابر حداکثر جریان خروجی اینورتر نصب کنید.

 حفاظت اضافه ولتاژ (SPD)

• SPD نوع ۲ برای سمت DC (بین پنل و اینورتر)
  - SPD نوع ۲ برای سمت AC (بین اینورتر و تابلو سریالی – می‌تواند داخل تابلو سریالی نصب شود)
•

• کلید جدا کننده (DC Isolator)

نزدیک به اینورتر، یک کلید جداکننده DC نصب کنید که بتواند هنگام تعمیرات، پنل را به طور کامل از اینورتر جدا کند.

قفل و برچسب هشدار

روی تابلو سریالی برچسب "تغذیه دوگانه (شبکه + خورشیدی)" نصب کنید. هنگام کار روی تابلو، هر دو منبع باید قطع شوند.

ملاحظات فنی مهم

محدودیت توان اینورتر نسبت به ظرفیت تابلو سریالی:
توان اینورتر نباید از ۷۰ درصد ظرفیت کلید اصلی تابولو تجاوز کند.
مثال: اگر کلید اصلی تابلو سریالی ۴۰ آمپر است (حدود ۹ کیلووات برای تک فاز)، حداکثر توان اینورتر ۶ کیلووات مجاز است.

تعادل فازها (در سیستم سه فاز):
اگر تابلو سریالی سه فاز است و اینورتر تک فاز، اینورتر را به فازی وصل کنید که کمترین بار را دارد (با اندازه گیری جریان فازها). همچنین از شرکت توزیع برق مجوز بگیرید.

تست جزیره ای (Anti-islanding):
اینورتر باید قابلیت تشخیص قطع شبکه و قطع خودکار (در کمتر از ۲ ثانیه) را داشته باشد (استاندارد VDE-AR-N4105). هرگز از اینورتر بدون این قابلیت استفاده نکنید.

هارمونیک‌ها:
اینورترهای ارزان قیمت ممکن است هارمونیک (اعوجاج) به شبکه تزریق کنند. هارمونیک کل (THD) باید زیر ۵ درصد باشد تا به سایر تجهیزات متصل به تابلو سریالی آسیب نزند.

مراحل عملی ادغام خورشیدی با تابلو سریالی (گام به گام)

گام ۱: محاسبه مصرف برق واحد و انتخاب ظرفیت اینورتر (معمولاً ۱ تا ۵ کیلووات برای یک واحد مسکونی)

گام ۲: انتخاب محل نصب اینورتر (نزدیک تابلو سریالی، در محیط سایه و خنک، دور از رطوبت)

گام ۳: خرید تجهیزات (پنل، اینورتر، کلیدها، کابل)

گام ۴: نصب کلید DC جداگانه و SPD در مسیر DC

گام ۵: نصب کلید AC جداگانه داخل تابلو سریالی (یا کنار آن)

گام ۶: سیم کشی AC از اینورتر به کلید AC داخل تابلو

گام ۷: اتصال کلید AC به باس بار اصلی تابلو (بعد از کلید اصلی)

گام ۸: نصب برچسب "خطر - دو منبع تغذیه" روی تابلو

گام ۹: اخذ مجوز از شرکت توزیع برق و نصب کنتور دوطرفه (در صورت فروش برق مازاد)

گام ۱۰: تست و راه اندازی توسط نصاب مجاز

مشکلات رایج در ادغام خورشیدی با تابلو سریالی

مشکل: قطع مکرر RCD
علت: اینورتر جریان نشتی DC به زمین تزریق می‌کند. RCD نوع AC حساس است.
راه حل: تعویض RCD با نوع A یا B

مشکل: ولتاژ بالا در ساعات آفتابی
علت: امپدانس کم خط بین تابلو و پست توزیع، باعث می‌شود ولتاژ از حد مجاز (۲۵۳ ولت برای تک فاز) عبور کند.
راه حل: کاهش توان اینورتر (از طریق تنظیمات نرم افزاری) یا افزایش سطح مقطع کابل ورودی

مشکل: تداخل با تجهیزات حساس (تلویزیون، صوتی)
علت: هارمونیک و نویز اینورتر ارزان
راه حل: اضافه کردن فیلتر EMI در خروجی اینورتر یا استفاده از اینورتر با کیفیت بالاتر

مشکل: گرم شدن کلید اصلی تابلو
علت: جریان دو طرفه (شبکه به مصرف + خورشیدی به شبکه) ممکن است از جریان نامی کلید عبور کند.
راه حل: محاسبه مجدد جریان و تعویض کلید اصلی با آمپر بالاتر در صورت نیاز

مزایا و معایب ادغام خورشیدی با تابلو سریالی

مزایا:
- کاهش مستقیم قبض برق (تا ۷۰ درصد در روزهای آفتابی)
- عدم نیاز به تغییر اساسی در سیم کشی واحد
- قابلیت نصب روی پشت بام آپارتمان یا حیاط ویلا
- سرمایه گذاری با بازگشت ۳ تا ۵ ساله

معایب:
- محدودیت توان (به دلیل ظرفیت کلید اصلی)
- عدم امکان تأمین برق در هنگام قطع شبکه (مگر با سیستم هیبرید و باتری)
- نیاز به مجوز شرکت برق برای فروش مازاد
- نیاز به فضای مناسب برای پنل و اینورتر

جدول انتخاب کلیدهای حفاظتی برای تابلو سریالی خورشیدی

تجهیزات: کلید DC بین پنل و اینورتر - نوع: DC مخصوص - جریان: ۱.۲۵ × Isc (جریان اتصال کوتاه پنل) - ولتاژ: ۱.۲۵ × Voc (ولتاژ مدار باز)

تجهیزات: کلید AC بین اینورتر و تابلو - نوع: MCB نوع C یا D - جریان: ۱.۲۵ × Iac (جریان خروجی اینورتر) - ولتاژ: ۲۳۰/۴۰۰ ولت

تجهیزات: RCD (اختیاری برای مسیر اینورتر) - نوع: نوع A یا B - جریان: ۳۰ میلی آمپر (برای تک فاز) - توضیح: در صورت تداخل با RGD، مسیر جداگانه بدون RCD نیز مجاز است.

تجهیزات: SPD سمت AC - نوع: نوع ۲ (T2) - جریان: ۲۰ کیلو آمپر - ولتاژ: ۲۷۵ ولت

اشتباهات ممنوع در ادغام خورشیدی با تابلو سریالی

• اتصال اینورتر قبل از کلید اصلی (به کنتور) – غیرمجاز و خطرناک
  - استفاده از کلید AC معمولی در مسیر DC (خطر آتش سوزی)
  - نصب اینورتر بدون RCD یا SPD (خطر برق گرفتگی و صاعقه)
  - اتصال اینورتر سه فاز به تابلو سریالی تک فاز
  - غفلت از نصب برچسب هشدار دو منبع تغذیه
  - استفاده از اینورتر بدون گواهی استاندارد ایران (ISIRI) یا معادل بین المللی
•

• جمع‌بندی

ادغام انرژی خورشیدی با تابلوهای برق سریالی یک راهکار عملی و اقتصادی برای کاهش قبض برق واحدهای مسکونی، تجاری و اداری کوچک است. روش اصلی اتصال اینورتر متصل به شبکه (Grid-tie) از طریق یک کلید اختصاصی به باس بار اصلی تابلو سریالی (بعد از کلید اصلی) است. اجزای کلیدی شامل پنل خورشیدی، اینورتر، کلید DC، کلید AC، SPD و در صورت نیاز RCD نوع A یا B هستند. رعایت نکات ایمنی مانند استفاده از کلیدهای DC مخصوص، نصب برچسب هشدار دو منبع تغذیه، رعایت محدودیت توان (حداکثر ۷۰ درصد ظرفیت کلید اصلی) و دریافت مجوز از شرکت توزیع برق الزامی است. با نصب صحیح، سیستم خورشیدی ادغام شده با تابلو سریالی می‌تواند ۳۰ تا ۷۰ درصد مصرف برق واحد را در ساعات آفتابی تأمین کند و سرمایه اولیه را طی ۳ تا ۵ سال بازگرداند.
