اصول انتخاب کلیدهای قطع و وصل اتوماتیک برای تابلو برق فشار ضعیف
انتخاب کلید مناسب برای تابلو برق فشار ضعیف یکی از تصمیمات کلیدی در طراحی و بهره‌برداری ایمن و پایدار از سیستم‌های الکتریکی است. کلیدهای قطع و وصل اتوماتیک نقش اصلی را در حفاظت از تجهیزات و تأمین ایمنی در برابر اضافه‌بار، اتصال کوتاه و شرایط غیرعادی ایفا می‌کنند. آشنایی با انواع این کلیدها، مشخصات فنی آن‌ها و معیارهای انتخاب صحیح، به طراحان و مجریان پروژه‌های برقی کمک میکند تا از عملکرد مطمئن و مستمر سیستم‌های الکتریکی اطمینان حاصل نمایند.

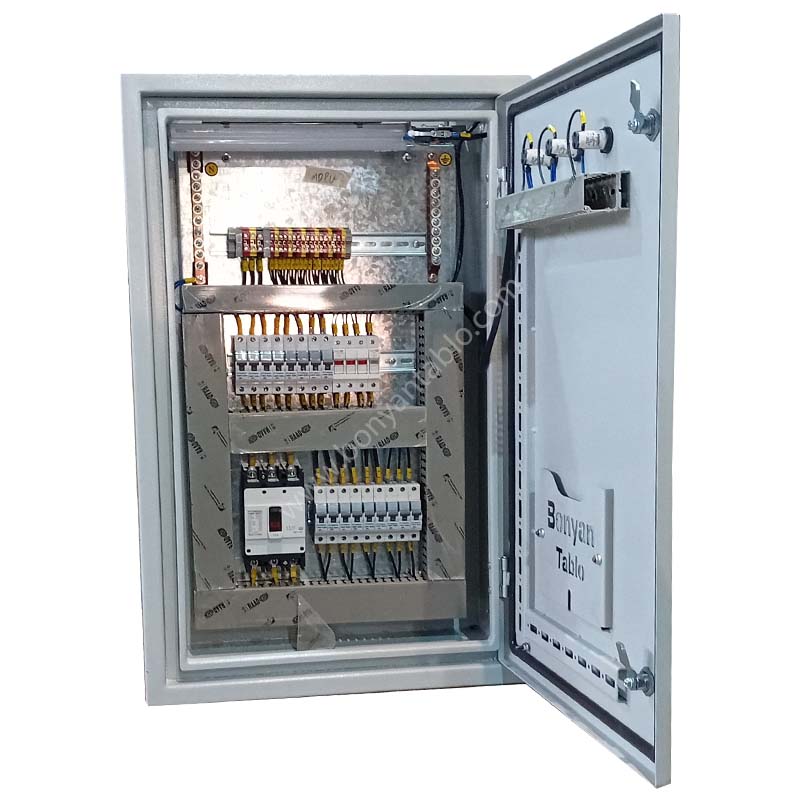

شناخت کلیدهای اتوماتیک مورد استفاده در تابلو برق

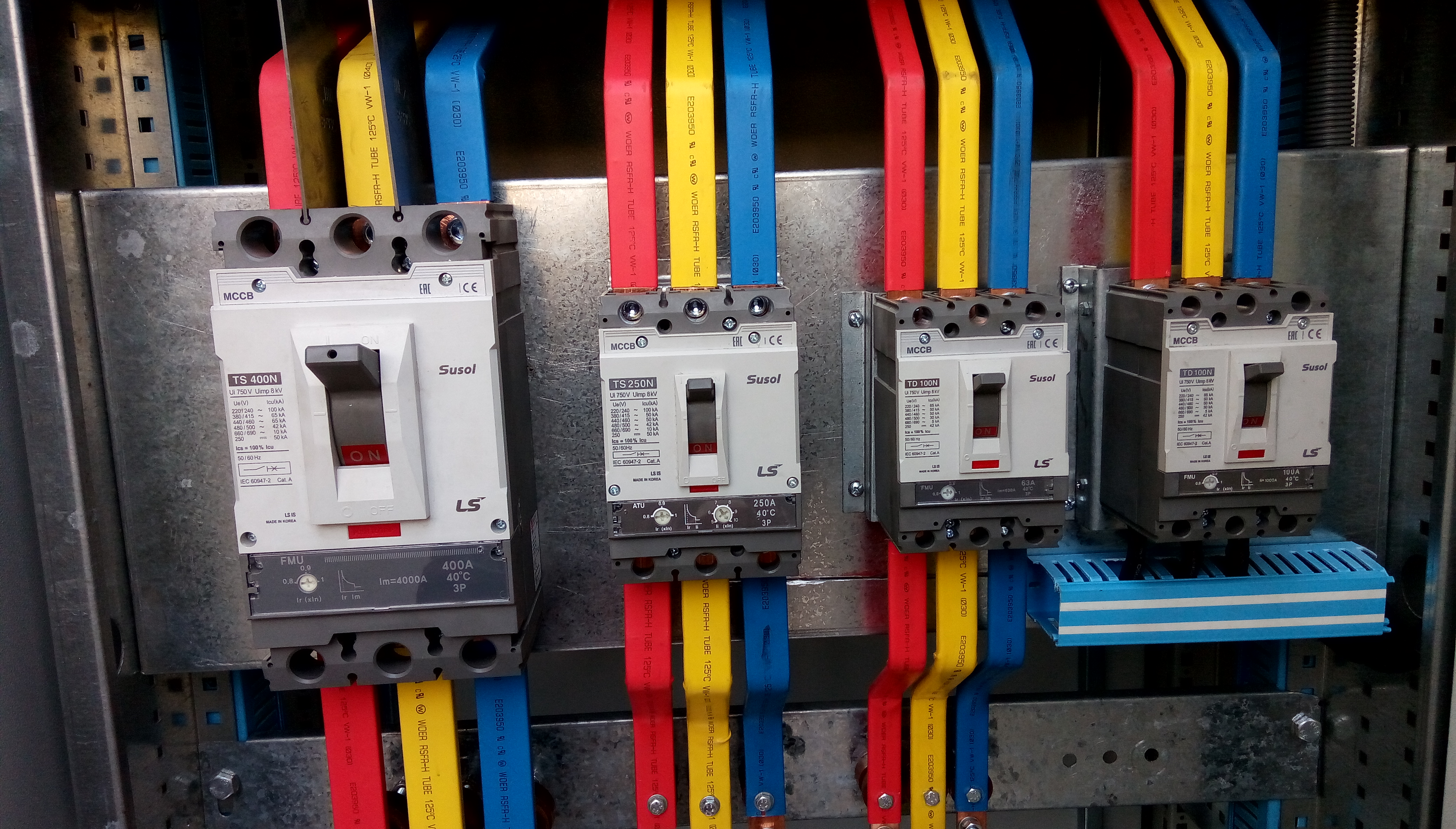

در تابلوهای برق فشار ضعیف عمدتاً از دو نوع کلید اتوماتیک استفاده میشود. کلیدهای مینیاتوری یا MCB برای مدارهای با جریان پایین مانند روشنایی، پریز و مصارف عمومی کاربرد دارند. این کلیدها ابعاد کوچکی دارند و برای قطع سریع مدار در شرایط اضافه‌بار یا اتصال کوتاه طراحی شده‌اند. نوع دیگر، کلیدهای اتوماتیک قدرت یا MCCB هستند که برای جریان‌های بالاتر، مدارهای صنعتی، موتورخانه‌ها و تجهیزات سنگین مورد استفاده قرار می‌گیرند. این کلیدها معمولاً دارای قابلیت تنظیم جریان قطع، تأخیر زمانی و حفاظت‌های پیشرفته‌تری هستند.
پارامترهای مهم در انتخاب کلید مناسب
جریان نامی
جریان نامی نشان‌دهنده حداکثر جریانی است که کلید میتواند در شرایط عادی و به طور مداوم از خود عبور دهد. انتخاب این مقدار باید بر اساس محاسبات دقیق بار و در نظر گرفتن ضرایب اطمینان صورت گیرد. انتخاب جریان نامی کمتر از مقدار مورد نیاز باعث قطع بی‌مورد مدار و اختلال در عملکرد سیستم میشود. از طرف دیگر، انتخاب جریان نامی بیش از حد بالا موجب از بین رفتن قابلیت حفاظتی کلید در برابر اضافه‌بار خواهد شد.
جریان قطع نامی
این پارامتر توانایی کلید در قطع جریان‌های اتصال کوتاه را نشان میدهد. جریان قطع نامی باید بالاتر از بیشترین جریان اتصال کوتاه پیش‌بینی‌شده در محل نصب باشد تا کلید بتواند بدون آسیب رساندن به تجهیزات یا خود، مدار را قطع کند. در پروژه‌های صنعتی و ساختمان‌های بزرگ، تعیین دقیق این پارامتر با استفاده از محاسبات اتصال کوتاه الزامی است.
منحنی عملکرد
کلیدهای اتوماتیک بر اساس سرعت پاسخ‌دهی به اضافهجریان در دسته‌بندی‌های مختلفی عرضه می‌شوند که به آن‌ها منحنی عملکرد یا منحنی قطع گفته میشود. هر منحنی مناسب نوع خاصی از بار است. منحنی‌هایی با زمان پاسخ سریع برای مصارف عمومی و بارهای مقاومتی و منحنی‌هایی با تأخیر بیشتر برای بارهایی با جریان راه‌اندازی بالا مانند موتورهای القایی توصیه می‌شوند. انتخاب منحنی مناسب از قطع غیرضروری در زمان راه‌اندازی تجهیزات جلوگیری میکند و باعث پایداری عملکرد سیستم میشود.
تعداد پل‌ها
تعداد پل‌های کلید باید متناسب با نوع سیستم و شرایط نصب تعیین شود. در مدارهای تک‌فاز، معمولاً از کلیدهای تک پل یا دو پل استفاده میشود. در مقابل، برای سیستم‌های سهفاز، کلیدهای سه پل یا چهار پل انتخاب می‌گردند. استفاده از کلید چهار پل در مواردی که نیاز به قطع همزمان فاز و نول وجود دارد، رایج است.
قابلیت تنظیم
در کلیدهای MCCB، امکان تنظیم مقادیر مختلف مانند جریان قطع، زمان پاسخ‌دهی و حساسیت نسبت به اضافه‌بار وجود دارد. این ویژگی باعث میشود تا عملکرد حفاظتی کلید متناسب با شرایط واقعی مدار و نوع تجهیزات قابل تنظیم باشد. قابلیت تنظیم در پروژه‌هایی که بارهای متغیر و شرایط کاری پیچیده دارند اهمیت بیشتری پیدا میکند.
تأثیر شرایط محیطی در انتخاب کلید
شرایط محیطی محل نصب تابلو برق از جمله دما، رطوبت، گرد و غبار، ارتعاشات و نوع تهویه تأثیر قابل‌توجهی بر عملکرد کلید دارد. برای مثال، در محیط‌های با دمای بالا، ظرفیت تحمل جریان کلید ممکن است کاهش یابد. همچنین، در محل‌هایی با رطوبت بالا یا وجود گرد و غبار صنعتی، انتخاب کلید با درجه حفاظت مناسب و کیفیت ساخت بالا الزامی است. نادیده گرفتن شرایط محیطی میتواند باعث کاهش عمر مفید کلید و افزایش احتمال خطا در عملکرد شود.
الزامات استاندارد و کیفیت ساخت
کلیدهای قطع و وصل خودکار باید منطبق با استانداردهای بینالمللی از جمله IEC 60947 یا استاندارد ملی ایران تولید شده باشند. رعایت الزامات استاندارد نه تنها کیفیت ساخت و دوام کلید را تضمین میکند، بلکه از بروز خطرات ایمنی و خسارات ناشی از عملکرد ناقص نیز جلوگیری خواهد کرد. استفاده از محصولات دارای تأییدیه معتبر، بخشی ضروری از رویکرد ایمن‌سازی تابلوهای برق صنعتی و ساختمانی است.
هماهنگی کلید با سایر اجزای تابلو برق
کلید انتخاب‌شده باید با سایر اجزای تابلو از جمله کابل‌ها، باس‌بارها، تجهیزات حفاظتی و کنترل هماهنگ باشد. تطابق جریان نامی، ابعاد فیزیکی، نحوه نصب و سازگاری الکتریکی کلید با ساختار کلی تابلو از نکات کلیدی در اجرای صحیح سیستم برق محسوب میشود. هماهنگی دقیق بین اجزا، عملکرد پیوسته و بدون اشکال تابلو برق را تضمین خواهد کرد.
نتیجه‌گیری
انتخاب صحیح کلیدهای قطع و وصل اتوماتیک برای تابلو برق فشار ضعیف، نتیجه درک دقیق نیاز پروژه، تحلیل فنی بارهای الکتریکی، بررسی شرایط محیطی و رعایت استانداردهای ایمنی است. توجه به این اصول باعث افزایش پایداری سیستم، کاهش خرابی‌ها و ارتقاء سطح ایمنی در بهره‌برداری خواهد شد. رعایت این موارد در طراحی تابلوهای برق صنعتی، نه تنها عملکرد مطمئن را تضمین میکند، بلکه هزینه‌های تعمیرات و نگهداری در بلندمدت را به‌طور محسوسی کاهش میدهد.
