ارتینگ در تابلوهای صنعتی: خطاهای رایج اجرا و راهکارهای درست

ارتینگ یا سیستم زمین کردن در تابلو برق صنعتی یکی از حیاتی‌ترین بخش‌های طراحی و اجرای سیستم‌های الکتریکی است. این سیستم نقش اصلی در حفاظت از جان انسان‌ها، تجهیزات و جلوگیری از آسیب‌های ناشی از نشتی جریان و خطاهای الکتریکی دارد.
در بسیاری از پروژه‌های صنعتی، مشکلاتی که در ظاهر به خرابی تجهیزات نسبت داده می‌شوند، در واقع ریشه در اجرای اشتباه سیستم ارتینگ دارند. از این رو، طراحی و اجرای صحیح ارتینگ نه‌تنها یک الزام ایمنی، بلکه یک بخش کلیدی از عملکرد پایدار سیستم برق صنعتی محسوب می‌شود.

ارتینگ در تابلو برق چیست؟

ارتینگ به معنای اتصال بخش‌های فلزی و هادی‌های غیرجریان‌دار تابلو برق به زمین است تا در صورت بروز خطا، جریان‌های ناخواسته به‌صورت ایمن تخلیه شوند.
این کار باعث می‌شود در صورت اتصال بدنه یا نشتی جریان، ولتاژ خطرناک روی بدنه تجهیزات ایجاد نشود و سیستم حفاظتی بتواند به‌درستی عمل کند.
در واقع ارتینگ یکی از مهم‌ترین لایه‌های حفاظت در سیستم‌های برق صنعتی است.

اهمیت ارتینگ در ایمنی و عملکرد تابلو برق

سیستم ارتینگ نقش مهمی در حفاظت از اپراتورها و تجهیزات دارد. اگر این سیستم به‌درستی طراحی نشود، در صورت بروز خطا ممکن است بدنه تابلو برق دارای ولتاژ خطرناک شود.
همچنین ارتینگ مناسب باعث عملکرد صحیح تجهیزات حفاظتی مانند فیوزها و کلیدهای اتوماتیک می‌شود.
در سیستم‌های کنترلی نیز ارتینگ نقش مهمی در کاهش نویز و افزایش پایداری سیگنال‌ها دارد.

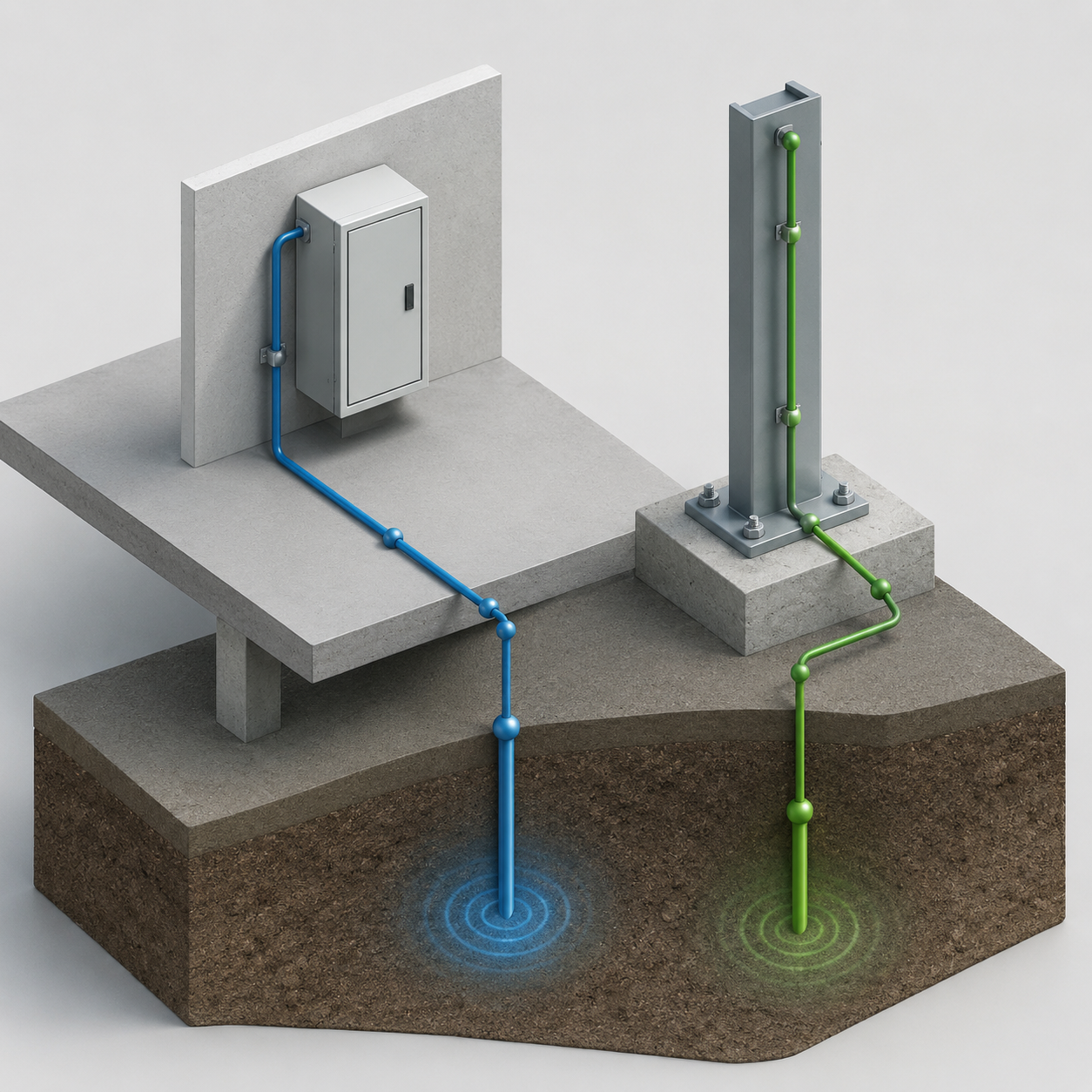

 انواع ارت در تابلو برق صنعتی

در تابلوهای صنعتی معمولاً دو نوع ارت استفاده می‌شود.
ارت حفاظتی که برای ایمنی بدنه تجهیزات و جلوگیری از برق‌گرفتگی استفاده می‌شود.
و ارت کنترلی یا الکترونیکی که برای کاهش نویز و ایجاد مرجع پایدار برای سیستم‌های حساس به کار می‌رود.
تفکیک صحیح این دو نوع ارت در طراحی بسیار مهم است.

خطاهای رایج در اجرای ارتینگ

یکی از رایج‌ترین خطاها، اتصال نامناسب یا شل بودن اتصالات ارت است. این موضوع می‌تواند مقاومت مسیر ارت را افزایش داده و عملکرد سیستم را مختل کند.
استفاده از مسیرهای طولانی و غیرمستقیم برای ارت نیز یکی دیگر از مشکلات رایج است که باعث کاهش کارایی سیستم می‌شود.
در برخی پروژه‌ها، عدم تفکیک ارت قدرت و ارت کنترلی باعث ایجاد نویز و اختلال در سیستم‌های حساس می‌شود.

 اشتباه در انتخاب سطح مقطع هادی ارت

انتخاب نادرست سطح مقطع کابل ارت می‌تواند یکی از خطرناک‌ترین خطاها باشد.
اگر سطح مقطع کمتر از حد استاندارد باشد، در زمان بروز خطا قادر به عبور جریان نشتی نخواهد بود و سیستم حفاظتی به‌درستی عمل نمی‌کند.
از طرف دیگر، انتخاب بیش از حد نیز معمولاً هزینه اضافی ایجاد می‌کند بدون اینکه مزیت فنی قابل‌توجهی داشته باشد.

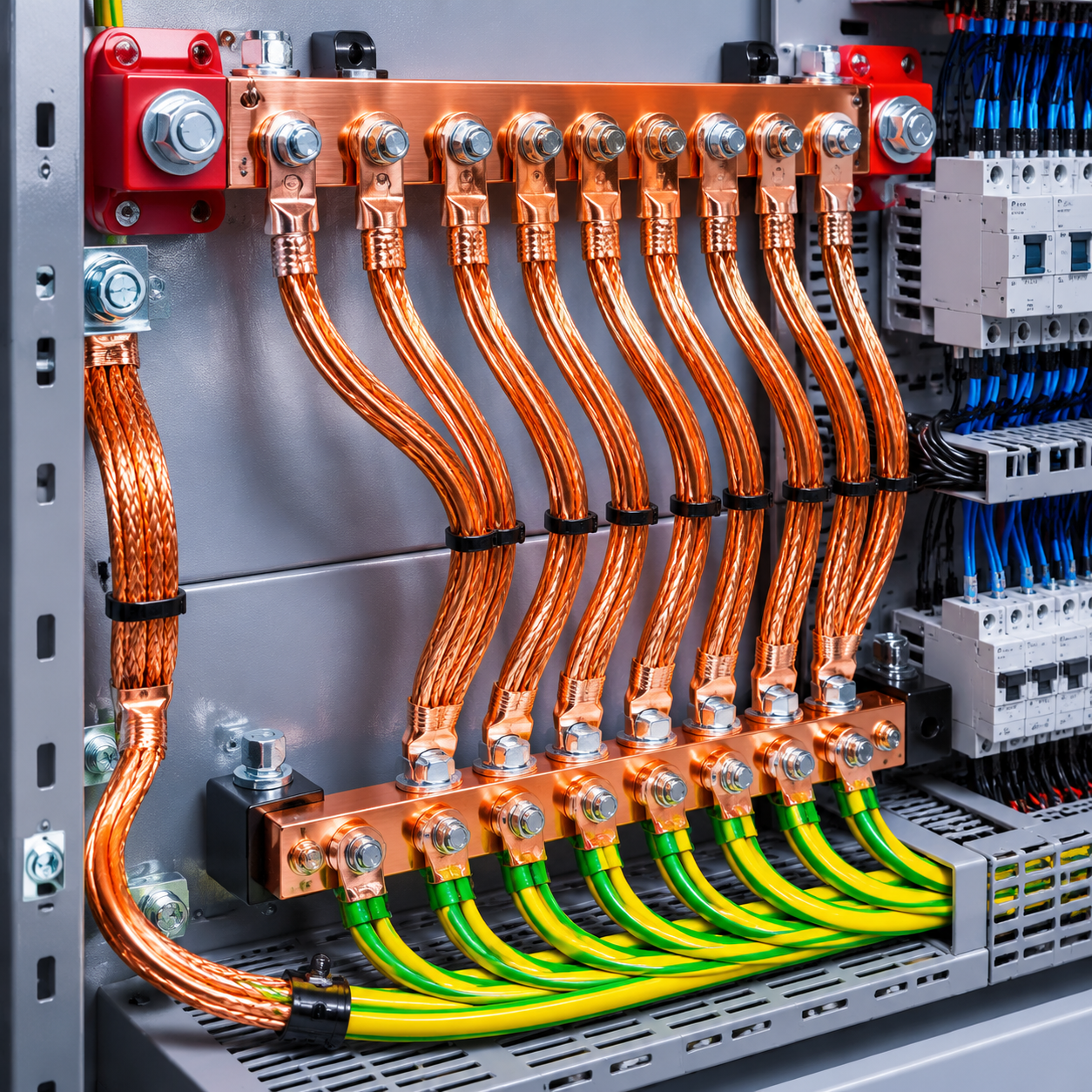

  نقش شینه ارت در تابلو برق

شینه ارت یکی از اجزای کلیدی در سیستم ارتینگ تابلو برق است.
تمام نقاط ارت تجهیزات مختلف باید به این شینه متصل شوند تا یک مسیر مشترک و مطمئن برای تخلیه جریان‌های خطا ایجاد شود.
کیفیت نصب، جنس شینه و نحوه اتصال کابل‌ها تأثیر مستقیمی بر عملکرد کل سیستم دارد.

تأثیر ارتینگ بر کاهش نویز

ارتینگ صحیح علاوه بر ایمنی، نقش مهمی در کاهش نویز و تداخل الکترومغناطیسی دارد.
اگر سیستم ارت به‌درستی طراحی نشود، نویزهای الکتریکی در سیستم باقی می‌مانند و عملکرد تجهیزات کنترلی را مختل می‌کنند.
به همین دلیل در تابلو برق‌های صنعتی، ارتینگ بخش مهمی از طراحی EMC محسوب می‌شود.

اصول اجرای صحیح ارتینگ

برای اجرای صحیح سیستم ارتینگ باید از مسیرهای کوتاه، مستقیم و با اتصالات محکم استفاده شود.
تمام بدنه‌های فلزی تابلو باید به شینه ارت متصل شوند و از حلقه‌های بسته غیرضروری در مسیر ارت جلوگیری شود.
همچنین استفاده از اتصالات استاندارد و کنترل کیفیت اجرا نقش مهمی در عملکرد سیستم دارد.

 نقش نگهداری و تست ارتینگ

سیستم ارتینگ نیز مانند سایر بخش‌های تابلو برق نیاز به بررسی و نگهداری دوره‌ای دارد.
اندازه‌گیری مقاومت زمین، بررسی اتصالات و تست پیوستگی از جمله اقدامات مهم در نگهداری سیستم ارت هستند.
در صورت عدم نگهداری مناسب، عملکرد سیستم به‌مرور زمان کاهش پیدا می‌کند.

 اشتباهات طراحی در سیستم ارتینگ

یکی از اشتباهات رایج در طراحی، بی‌توجهی به شرایط واقعی زمین پروژه است.
عدم بررسی مقاومت زمین و استفاده از طراحی‌های استاندارد بدون تطبیق با محیط می‌تواند باعث کاهش کارایی سیستم شود.
همچنین ترکیب نادرست ارت قدرت و کنترل نیز یکی از خطاهای مهم طراحی محسوب می‌شود.

 جمع‌بندی

ارتینگ یکی از حیاتی‌ترین بخش‌های طراحی تابلو برق صنعتی است که نقش مستقیم در ایمنی، عملکرد و پایداری سیستم دارد.
اجرای صحیح، انتخاب سطح مقطع مناسب، استفاده از شینه ارت استاندارد و رعایت اصول طراحی می‌تواند از بسیاری از خطاهای خطرناک جلوگیری کند.
در پروژه‌های صنعتی، ارتینگ تنها یک الزام فنی نیست، بلکه یک ضرورت ایمنی و عملکردی محسوب می‌شود.
