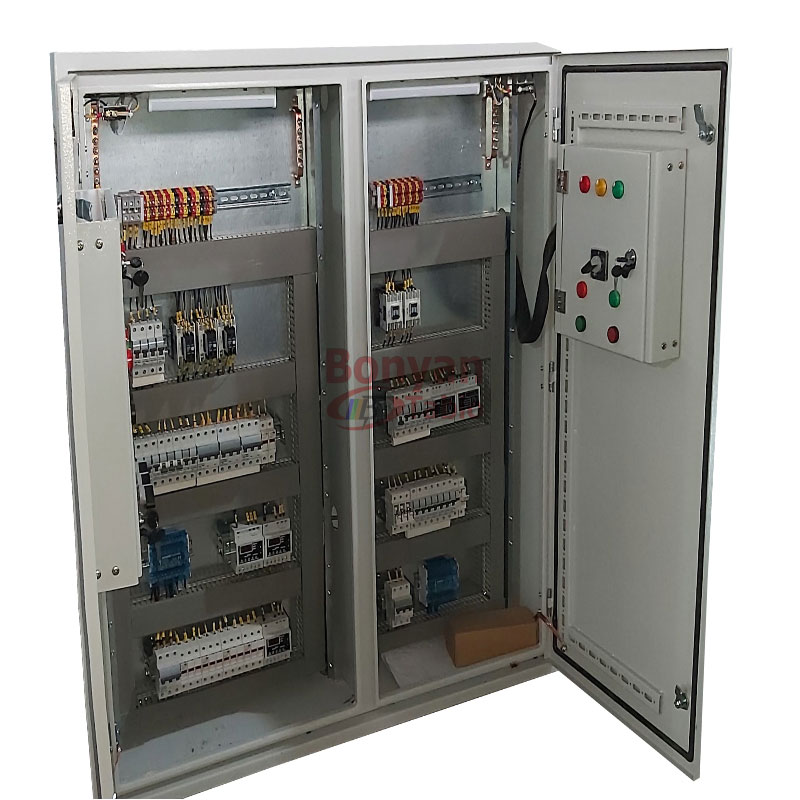

تابلو برق صنایع آب و فاضلاب: راهنمای جامع طراحی، انتخاب و نگهداری برای طول عمر بالا
در قلب تپنده صنایع آب و فاضلاب، جایی که رطوبت بالا، مواد شیمیایی خورنده و چالشهای محیطی بیوقفه سیستمها را به چالش میکشند، تابلو برق به عنوان شریان حیاتی عمل میکند. این تابلوها مسئول توزیع، کنترل و حفاظت از تمامی تجهیزات الکتریکی هستند و پایداری عملکرد آنها در این محیطهای پرچالش، کلید تضمین کارایی و طول عمر مفید تأسیسات است.
این مقاله، راهنمای جامع شما برای درک اصول تخصصی طراحی، انتخاب، نصب و نگهداری تابلو برق صنعتی است که به طور خاص برای محیطهای خاص و سخت صنعت آب و فاضلاب تدوین شده است. با ما همراه باشید تا به بررسی نکات فنی، استانداردها، چالشها و راهکارهای عملی بپردازیم.
شرایط محیطی خاص صنایع آب و فاضلاب و تأثیر آن بر تابلو برق
شناخت دقیق محیطی که تابلو برق در آن نصب میشود، اولین و مهمترین گام در طراحی موفقیتآمیز است. صنایع آب و فاضلاب، تابلوها را در معرض عوامل فرسایشی زیر قرار میدهند:
• رطوبت بالا و پاشش مستقیم آب: احتمال تماس دائمی با بخار آب، رطوبت زیاد و حتی پاشش مستقیم آب وجود دارد که میتواند منجر به خوردگی، اتصالی و نفوذ آب شود.
• مواد شیمیایی خورنده: گازهایی نظیر کلر، آمونیاک و سولفید هیدروژن که در فرآیندهای تصفیه به وفور یافت میشوند، به شدت باعث خوردگی و تخریب قطعات فلزی و حتی عایقها میشوند.
• نوسانات شدید دمایی: تغییرات قابل توجه دما در فصول مختلف یا شیفتهای کاری میتواند باعث تنشهای مکانیکی و الکتریکی در تجهیزات شود.
• گرد و غبار و آلودگیهای معلق: ذرات معلق در هوا، از جمله ذرات جامد و آلایندههای میکروبی، میتوانند در قطعات حساس نفوذ کرده و عملکرد آنها را مختل کنند.
• نصب در فضای باز یا نیمهباز: بسیاری از تابلوها در معرض مستقیم نور خورشید، بارندگی، باد و عوامل جوی قرار میگیرند.
اهمیت شناخت شرایط محیطی: درک دقیق این شرایط حیاتی است تا بتوان درجه حفاظت (IP)، جنس بدنه و سیستمهای جانبی تابلو برق را به درستی انتخاب کرد و پایداری آن را در بلندمدت تضمین نمود.
اصول طراحی تابلو برق: محافظت و کارایی در محیطهای تهاجمی
طراحی یک تابلو برق مقاوم و کارآمد برای صنایع آب و فاضلاب نیازمند توجه به جزئیات فنی زیر است:
• انتخاب جنس بدنه با مقاومت بالا:
o استنلس استیل ۳۱۶: بهترین انتخاب به دلیل مقاومت فوقالعاده در برابر خوردگی ناشی از رطوبت و مواد شیمیایی.
o ورقهای گالوانیزه گرم: گزینهای با دوام و مقاوم در برابر رطوبت، به ویژه با پوششهای محافظتی.
o فایبرگلاس (GRP): ایدهآل در مواردی که وزن تابلو اهمیت دارد و یا مقاومت حداکثری در برابر خوردگی شیمیایی مد نظر است.
o پوششدهی با رنگهای پودری الکترواستاتیک: برای افزایش دوام و محافظت بیشتر در برابر عوامل محیطی.
• تعیین درجه حفاظت (IP) مناسب:
o تابلو برق باید حداقل دارای استاندارد IP65 باشد تا از نفوذ کامل گرد و غبار و پاشش پرفشار آب به داخل آن جلوگیری شود. در برخی موارد خاص، IP66 یا IP67 نیز توصیه میگردد.
• سیستم تهویه و کنترل دما و رطوبت:
o نصب فنهای تهویه با فیلتر: برای جلوگیری از تجمع گرما و خروج ذرات گرد و غبار از داخل تابلو.
o هیترهای ضد رطوبت و ترموستاتیک: ضروری برای کنترل رطوبت داخلی و جلوگیری از شبنمزدگی که میتواند به تجهیزات آسیب برساند.
• انتخاب تجهیزات الکتریکی و حفاظتی مقاوم:
o استفاده از کلیدهای اتوماتیک (MCCB/ACB)، رلهها و فیوزهای صنعتی با کیفیت بالا از برندهای معتبر و دارای استانداردهای بینالمللی.
o نصب تجهیزات مانیتورینگ برای پایش مداوم وضعیت عملکرد تابلو و تشخیص زودهنگام مشکلات.
• آببندی و اتصالات ایمن و ضد خوردگی:
o استفاده از واشرهای مقاوم و با دوام برای آببندی کامل دربها و نقاط ورودی کابل.
o بهکارگیری اتصالات و ترمینالهای ضد خوردگی در داخل تابلو برای جلوگیری از اتصالی و قطع شدن مدارها.
نکات کلیدی نصب تابلو برق: تضمین ایمنی و عملکرد بهینه
نصب صحیح تابلو برق به اندازه طراحی آن اهمیت دارد و تأثیر مستقیمی بر طول عمر و عملکرد سیستم دارد:
• نصب روی پایه یا فونداسیون: تابلو را روی پایه یا فونداسیونی با ارتفاع مناسب از سطح زمین نصب کنید تا از تماس مستقیم با رطوبت یا آب جاری جلوگیری شود.
• فاصله از منابع آب و مواد خورنده: تابلو را تا حد امکان از تماس مستقیم با آب، مواد شیمیایی خورنده و منابع بخار دور نگه دارید.
• تأمین فضای کافی: فضای کافی برای گردش هوا، دسترسی آسان پرسنل و انجام تعمیرات و نگهداری فراهم کنید.
• نصب سایبان یا محافظ: در صورت نصب در فضای باز، استفاده از سایبان یا پوششهای محافظ برای جلوگیری از تابش مستقیم نور خورشید و بارندگی ضروری است.
• رعایت فواصل استاندارد: رعایت فاصله ایمن بین تابلو و تجهیزات دیگر برای جلوگیری از تداخل، بهبود تهویه و دسترسی آسانتر.
نگهداری و بازرسی دورهای: افزایش طول عمر و جلوگیری از خرابی
برنامهریزی دقیق برای بازرسی و نگهداری منظم، نقش حیاتی در افزایش طول عمر تابلو و پیشگیری از خرابیهای پرهزینه ایفا میکند:
• بازدید منظم بدنه: بررسی دقیق بدنه برای تشخیص هرگونه خوردگی، زنگزدگی، تغییر رنگ یا آسیبهای فیزیکی.
• تست عملکرد تجهیزات حفاظتی: انجام تستهای دورهای بر روی کلیدها، رلهها و فیوزها برای اطمینان از عملکرد صحیح آنها در زمان بروز مشکل.
• تمیز کردن فیلترها و فنها: اطمینان از گردش هوای مناسب و جلوگیری از تجمع گرد و غبار که میتواند باعث افزایش دما شود.
• کنترل و تنظیم دما و رطوبت داخلی: پایش مداوم و تنظیم سیستمهای تهویه و هیترها برای حفظ شرایط ایدهآل داخلی.
• بررسی وضعیت اتصالات و کابلکشیها: بازرسی محکم بودن ترمینالها، سلامت عایق کابلها و عدم وجود هرگونه علائم خوردگی یا داغشدگی.
• ثبت دقیق گزارشها: ثبت منظم گزارشهای بازرسی و تعمیرات برای پیگیری وضعیت تابلو و برنامهریزی بهتر نگهداری.
چالشهای متداول و راهکارهای عملی در تابلوهای برق آب و فاضلاب
در محیطهای صنعتی خاص مانند صنایع آب و فاضلاب، تابلوهای برق با چالشهای متعددی روبرو هستند که شناخت و مقابله صحیح با آنها، نقش کلیدی در افزایش طول عمر و کارایی سیستم ایفا میکند. در ادامه به برخی از این چالشهای رایج و راهکارهای عملی برای غلبه بر آنها میپردازیم:
• چالش خوردگی بدنه و قطعات داخلی: این یکی از مهمترین تهدیدات در محیطهای مرطوب و حاوی مواد شیمیایی خورنده است. راهکار عملی این است که از مواد و پوششهای بسیار مقاوم مانند استنلس استیل ۳۱۶ یا فایبرگلاس (GRP) برای ساخت بدنه استفاده شود. همچنین، نگهداری دورهای و بازرسی فعال برای تشخیص زودهنگام و مقابله با هرگونه علائم خوردگی ضروری است.
• چالش نفوذ رطوبت و آب به داخل تابلو: تماس مستقیم با آب و رطوبت بالا میتواند باعث اتصالی، خرابی عایقها و آسیبهای جدی به تجهیزات شود. راهکار عملی آن آببندی دقیق دربها و تمام ورودیهای کابل با استفاده از واشرهای مقاوم و استاندارد (حداقل IP65 و بالاتر) است. علاوه بر این، نصب هیترهای ضد رطوبت و طراحی یک سیستم تهویه مناسب برای جلوگیری از تجمع بخار آب و شبنمزدگی بسیار موثر خواهد بود.
• چالش تجمع گرما و افزایش دما: فعالیت تجهیزات الکتریکی گرمای زیادی تولید میکند و اگر این گرما به درستی تخلیه نشود، میتواند عمر قطعات را به شدت کاهش دهد. راهکار عملی استفاده از فنها و سیستمهای تهویه هوشمند است که بر اساس دمای داخلی تابلو عمل میکنند. همچنین، اطمینان از گردش هوای کافی در اطراف تابلو و بررسی دورهای دما برای جلوگیری از داغ شدن بیش از حد ضروری است.
• چالش خرابی زودهنگام تجهیزات الکتریکی: محیطهای سخت صنعتی میتوانند باعث استهلاک سریع قطعات داخلی تابلو شوند. راهکار عملی در اینجا انتخاب قطعات با کیفیت بالا و برندهای معتبر است که برای مقاومت در برابر شرایط سخت طراحی شدهاند. همچنین، انجام تستهای دورهای بر روی تمامی تجهیزات و تعویض به موقع قطعات فرسوده، از خرابیهای ناگهانی و هزینهبر جلوگیری میکند.
• چالش آلودگی و گرد و غبار: ذرات معلق و گرد و غبار میتوانند باعث اختلال در عملکرد قطعات متحرک و حتی ایجاد نقاط داغ شوند. راهکار عملی استفاده از فیلترهای با کیفیت در ورودی هوای تهویه و طراحی با درجه حفاظت (IP) مناسب برای جلوگیری از نفوذ ذرات است. علاوه بر این، تمیزکاری منظم داخل تابلو بخش مهمی از نگهداری پیشگیرانه به شمار میرود.
نتیجهگیری
تابلوهای برق در صنایع آب و فاضلاب، بیش از یک محفظه برای تجهیزات الکتریکی هستند؛ آنها ستون فقرات عملکرد پایدار و ایمنی تأسیسات محسوب میشوند. برای تضمین طول عمر بالا و کاهش هزینههای عملیاتی در این محیطهای چالشبرانگیز، طراحی، انتخاب و نگهداری آنها باید با دقت فراوان و بر اساس بالاترین استانداردهای فنی صورت گیرد. توجه ویژه به جنس بدنه، درجه حفاظت (IP)، سیستمهای تهویه پیشرفته و برنامهریزی نگهداری منظم، عوامل کلیدی موفقیت شما خواهند بود.
در بنیان تابلو، با بیش از ۲۵ سال تجربه در طراحی و ساخت تابلوهای برق صنعتی، ما با درک عمیق از چالشهای خاص صنایع آب و فاضلاب، متعهد به ارائه راهکارهای عملی، اثربخش و مطابق با استانداردهای روز جهانی هستیم.
برای مشاوره تخصصی و طراحی، ساخت و نصب تابلوهای برق صنعتی با بالاترین استانداردهای ایمنی و کیفی در صنایع آب و فاضلاب، همین امروز با کارشناسان بنیان تابلو تماس بگیرید و قدمی بزرگ در راستای پایداری و کاهش هزینههای کسبوکار خود بردارید.
