معرفی انواع سیستم خنک کننده و تهویه تابلو برق + استاندارد دمای تابلو برق
در صنایع و محیط‌های مختلف، تابلوهای برق به‌عنوان یک بخش کلیدی در توزیع و کنترل جریان برق عمل می‌کنند. این تابلوها شامل تجهیزات حساس و گران‌بها مانند کلیدها، رله‌ها، تجهیزات الکترونیکی و کنترل هستند که نیازمند دمای مناسب برای عملکرد پایدار و طول عمر بیشتر هستند. در این مطلب، به بررسی انواع سیستم‌های خنک‌کننده و تهویه برای تابلو برق و همچنین استانداردهای دمایی مناسب آن خواهیم پرداخت.
اهمیت تهویه و کنترل دمای تابلو برق
افزایش دما در داخل تابلو برق به‌دلیل تجهیزات متعدد و انتقال جریان برق می‌تواند منجر به مشکلاتی مانند کاهش عملکرد، آسیب به تجهیزات و حتی خطر آتش‌سوزی شود. از این رو، کنترل دما و استفاده از سیستم‌های خنک‌کننده و تهویه مناسب ضروری است. انتخاب روش خنک‌سازی و تهویه نیز بستگی به شرایط محیطی، اندازه تابلو و نیازهای خاص تجهیزات دارد.
استاندارد دمای تابلو برق
استاندارد دمای داخلی تابلو برق بسته به نوع تجهیزات و شرایط محیطی متفاوت است، اما به‌طور کلی محدوده دمایی بین 20 تا 30 درجه سانتی‌گراد به‌عنوان دمای بهینه در نظر گرفته می‌شود. در صورتی که دمای تابلو از این محدوده بالاتر رود، می‌تواند منجر به کاهش عمر تجهیزات و افزایش احتمال خرابی شود. در برخی از استانداردها مانند استاندارد IEC 61439، محدوده‌های دمایی خاصی تعریف شده است که باید برای جلوگیری از افزایش بیش از حد دما رعایت شوند.
انواع سیستم‌های خنک‌کننده و تهویه تابلو برق
سیستم‌های خنک‌کننده و تهویه تابلو برق با مدیریت دما و کنترل ورود گرد و غبار یا رطوبت به داخل تابلو، از بروز مشکلات فنی و کاهش طول عمر تجهیزات جلوگیری می‌کنند. هر کدام از این سیستم‌ها با توجه به شرایط محیطی، نیازهای دمایی و نوع تجهیزات موجود در تابلو، عملکرد خاص خود را دارند و به روش‌های مختلفی مانند خنک‌سازی طبیعی، استفاده از فن، سیستم‌های مبدل هوا به هوا یا هوا به آب و کولرهای تابلویی طراحی شده‌اند.
در ادامه به بررسی روش‌ها و سیستم‌های مختلفی که برای خنک‌سازی و تهویه تابلو برق استفاده می‌شوند می‌پردازیم:
خنک‌سازی طبیعی
یکی از ساده‌ترین و اقتصادی‌ترین روش‌های خنک‌سازی تابلو برق، استفاده از خنک‌سازی طبیعی است. این روش در تابلوهایی که حرارت زیادی تولید نمی‌کنند و در محیط‌های خنک قرار دارند قابل استفاده است. برای این کار، حفره‌ها یا شبکه‌های تهویه کوچکی در بدنه تابلو ایجاد می‌شود تا هوا بتواند جریان یابد و حرارت اضافی به‌طور طبیعی از تابلو خارج شود.
مزایا:
• هزینه کم
• بدون نیاز به تجهیزات پیچیده
معایب:
• محدود به شرایط دمایی خاص
• امکان نفوذ گرد و غبار و آلودگی به داخل تابلو

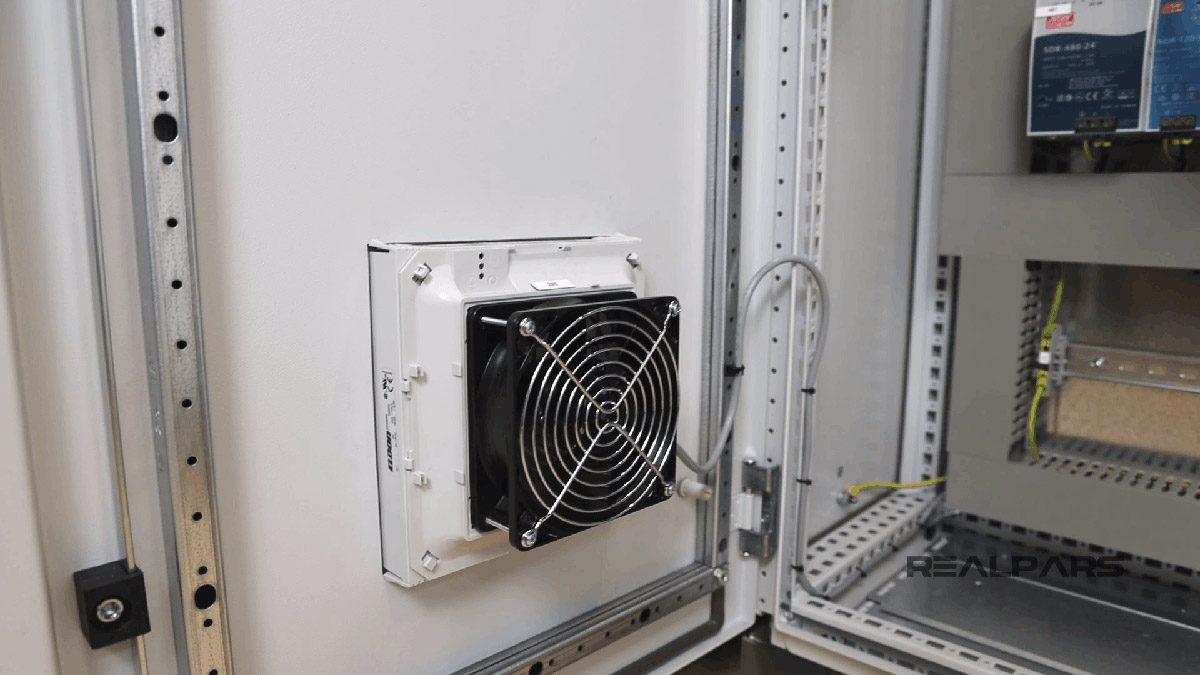

فن خنک‌کننده
فن‌های خنک‌کننده یکی از پرکاربردترین تجهیزات تهویه در تابلو برق هستند که با استفاده از نیروی مکانیکی هوا را به جریان انداخته و حرارت اضافی را از تابلو خارج می‌کنند. فن‌ها برای تابلوهایی که در محیط‌های گرم نصب شده‌اند یا تجهیزات الکترونیکی حساسی دارند مناسب هستند.
مزایا:
• نصب و نگهداری آسان
• کنترل نسبی بر دما
معایب:
• نیاز به منبع تغذیه اضافی
• امکان نفوذ آلودگی به داخل تابلو در صورت عدم استفاده از فیلتر
فیلتر فن‌ها
فیلتر فن‌ها برای تابلوهایی که در محیط‌های آلوده و پرگرد و غبار قرار دارند مناسب هستند. این سیستم‌ها دارای یک فیلتر در جلوی فن هستند که از ورود گرد و غبار به داخل تابلو جلوگیری می‌کند و از سوی دیگر باعث خنک‌سازی تجهیزات می‌شود.
مزایا:
• جلوگیری از ورود آلودگی به داخل تابلو
• افزایش عمر تجهیزات
معایب:
• نیاز به تمیزکاری و تعویض فیلترها
• ممکن است در محیط‌های با گرد و غبار زیاد کارایی آن‌ها کاهش یابد
سیستم خنک‌کننده هوا به هوا
سیستم‌های خنک‌کننده هوا به هوا بر اساس تبادل گرما بین هوای داخل و هوای خارج از تابلو عمل می‌کنند. این سیستم‌ها با استفاده از یک مبدل حرارتی، هوای گرم داخل تابلو را خنک کرده و به داخل برمی‌گردانند، بدون اینکه هوا از بیرون به داخل وارد شود.
مزایا:
• محافظت از تجهیزات در برابر گرد و غبار و آلودگی‌های محیطی
• مناسب برای تابلوهای در محیط‌های آلوده
معایب:
• هزینه اولیه نسبتاً بالا
• نیاز به فضای کافی برای نصب مبدل حرارتی
سیستم خنک‌کننده هوا به آب
در این سیستم‌ها، از آب به‌عنوان وسیله‌ای برای خنک‌سازی تجهیزات استفاده می‌شود. خنک‌سازی هوا به آب عموماً برای تابلوهایی استفاده می‌شود که حرارت بالایی تولید می‌کنند. این سیستم‌ها از یک مبدل حرارتی استفاده می‌کنند که حرارت هوا را به آب منتقل می‌کند و سپس آب گرم شده به وسیله سیستم‌های خنک‌کننده مجزا به دمای پایین‌تری برگردانده می‌شود.
مزایا:
• مناسب برای تابلوهای بزرگ و پرحرارت
• توان خنک‌کنندگی بالا
معایب:
• نیاز به لوله‌کشی و تجهیزات آب‌رسانی
• هزینه نگهداری بالا

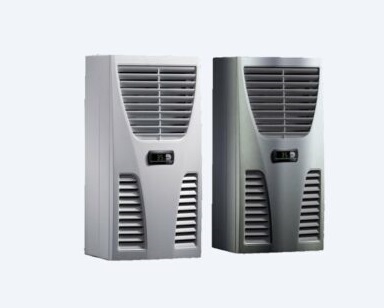

کولرهای تابلویی
کولرهای تابلویی مشابه کولرهای خانگی عمل می‌کنند، اما برای استفاده در تابلو برق بهینه‌سازی شده‌اند. این کولرها قابلیت خنک‌سازی دقیق دما را دارند و به‌ویژه برای تابلوهای الکترونیکی و کنترلی حساس مناسب هستند. این سیستم‌ها با استفاده از کمپرسور و گاز خنک‌کننده، دمای داخل تابلو را به محدوده مطلوب رسانده و ثابت نگه می‌دارند.
مزایا:
• توانایی کنترل دقیق دما
• مناسب برای تجهیزات حساس
معایب:
• مصرف انرژی بالا
• هزینه اولیه بالا و نیاز به نگهداری مداوم
خنک‌کننده‌های ترموالکتریک
این خنک‌کننده‌ها با استفاده از اثر ترموالکتریک (اثر پلتیر) به خنک‌سازی داخل تابلو می‌پردازند. این نوع خنک‌کننده‌ها به دلیل عدم وجود قطعات مکانیکی، عمر طولانی‌تری دارند و مناسب برای کاربردهایی هستند که نیاز به خنک‌سازی کم دارند.
مزایا:
• عدم وجود قطعات متحرک و صدای کم
• عمر طولانی و نیاز به نگهداری کم
معایب:
• توان خنک‌کنندگی محدود
• مناسب برای کاربردهای خاص با نیازهای کم به خنک‌سازی
عوامل موثر در انتخاب سیستم خنک‌کننده تابلو برق
انتخاب نوع سیستم خنک‌کننده مناسب برای تابلو برق به عوامل متعددی بستگی دارد که در زیر به برخی از این عوامل اشاره شده است:
1. میزان تولید گرما: هرچه تابلو برق و تجهیزات آن گرمای بیشتری تولید کنند، نیاز به سیستم خنک‌کننده قوی‌تری خواهید داشت.
2. محیط نصب تابلو: اگر تابلو برق در محیط‌های آلوده، مرطوب یا دارای گرد و غبار نصب شده باشد، سیستم‌های خنک‌کننده‌ای که توانایی محافظت از تجهیزات داخلی را دارند، مناسب‌تر هستند.
3. نوع تجهیزات تابلو: تجهیزات الکترونیکی و حساس به دما نیازمند خنک‌سازی دقیق‌تری هستند. در این موارد، سیستم‌های خنک‌کننده مانند کولرهای تابلویی یا سیستم‌های خنک‌کننده هوا به هوا مناسب‌تر خواهند بود.
4. محدودیت‌های بودجه و نگهداری: سیستم‌های خنک‌کننده متفاوت هزینه‌های نصب و نگهداری مختلفی دارند. برای مثال، کولرهای تابلویی هزینه نصب و نگهداری بالاتری نسبت به خنک‌سازی طبیعی دارند.
توصیه‌های کلی برای بهبود عملکرد سیستم‌های خنک‌کننده تابلو برق
1. نصب و تعویض منظم فیلترها: در سیستم‌های دارای فیلتر، تمیز نگه داشتن فیلترها به بهبود عملکرد و طول عمر تجهیزات کمک می‌کند.
2. کنترل و نظارت مداوم دما: نصب سنسورهای دما در داخل تابلو و نظارت مداوم بر دما می‌تواند در جلوگیری از افزایش دما و خرابی تجهیزات موثر باشد.
3. نگهداری منظم تجهیزات خنک‌کننده: سرویس و نگهداری منظم فن‌ها، فیلترها و کولرها از عملکرد صحیح سیستم‌های تهویه اطمینان می‌دهد.
4. رعایت استانداردهای دمایی: همواره دمای داخلی تابلو را در محدوده استاندارد نگه دارید و از افزایش دما جلوگیری کنید تا از خرابی تجهیزات و کاهش عمر مفید آن‌ها جلوگیری شود.
جمع بندی نهایی
استفاده از سیستم‌های خنک‌کننده و تهویه مناسب در تابلو برق نقش مهمی در حفظ کارایی و ایمنی تجهیزات دارد. انتخاب سیستم مناسب باید بر اساس نیازهای خاص تابلو و محیط نصب صورت گیرد و رعایت استانداردهای دمایی نیز اهمیت بالایی دارد. به‌کارگیری فن‌ها، فیلتر فن‌ها، سیستم‌های خنک‌کننده هوا به هوا و آب به آب، کولرهای تابلویی و خنک‌کننده‌های ترموالکتریک از جمله روش‌های موثر در کنترل دمای تابلو برق محسوب می‌شوند.
