تجهیزات تابلو برق صنعتی

تابلوهای صنعتی به طور دقیق جریان برق را به تجهیزات و سیستم های مختلف در یک مرکز هماهنگ می‌کنند. آنها یک رابط جامع برای نظارت و تنظیم جریان‌های الکتریکی، مدارها و مکانیسم‌های ایمنی ارائه می‌دهند. از کارخانه‌های تولید تا پالایشگاه‌های نفت، این پنل‌های کنترل همه کاره مراکز عصبی هستند که صنایع را قادر می‌سازد تا با دقت و کارایی کار کنند.

ویژگی متمایز تابلوهای صنعتی ظرفیت آنها برای تحمل بارهای الکتریکی بالا و توانایی تحمل شرایط محیطی سخت است.

از اصلی ترین کاربردهای تابلوهای برق، مدیریت سیستم های پیچیده کنترل موتور، تنظیم روشنایی و تاسیسات تهویه مطبوع است و  همچنین می توانیم از تابلوهای برق برای رفع نیازهای خاص صنعت طراحی کنیم. آن‌ها می‌توانند طیف وسیعی از اجزاء از جمله کلیدهای مدار، رله‌ها، مترها و رابط‌های ارتباطی را در خود جای دهند که یکپارچه سازی و کنترل یکپارچه تجهیزات و سیستم های مختلف را ممکن می‌کند. مهندسین ارشد شرکت بنیان تابلو با استفاده از جدیدترین ابزارها، با کیفیت ترین تابلو برق‌های ایمن و مطمعن را می‌سازند که طول عمری بالا خواهند داشت. تابلوهای صنعتی قهرمانان گمنام تنظیمات صنعتی هستند که با جدیت مدیریت توزیع برق، کنترل و نظارت را بر عهده دارند.

حالا که به طور خلاصه با کاربرد تابلو برق‌های صنعتی آشنا شده‌ایم، لازم است که با تجهیزات پنل‌های برق هم آشنا شویم .

تجهیزات تابلو برق صنعتی شامل قطعات الکترونیکی، فیوزها، رله‌ها، محافظ‌های جریان، ترمینال‌ها و کانکتورها هستند.

تجهیزات تابلو برق صنعتی

انواع کلید در تابلو برق:

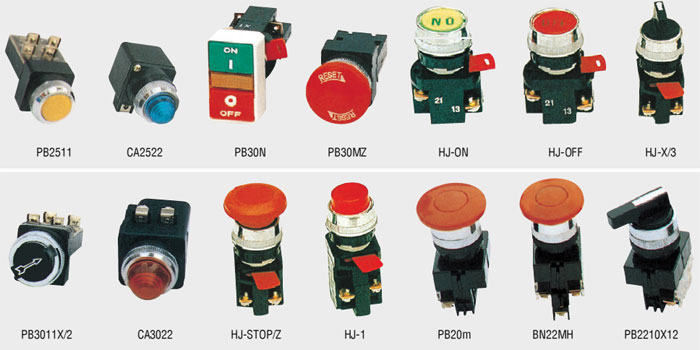

در قلب تابلوها برق صنعتی، انواع کلیدها قرار می‌گیرد که هر کدام نقش منحصر به فردی در کنترل و تنظیم مدارهای الکتریکی دارند. که یکی از انواع آن کلید مدار شکن است که وظیفه آن محافظت از تاسیسات الکتریکی است که در تابلوهای توزیع برق مورد استفاده قرار می‌گیرد. تابلوهای صنعتی برای کنترل و راه اندازی سیستم‌های الکتریکی از انواع کلیدها از جمله کلیدهای ضامن، راکر، چرخشی و دکمه ای استفاده می‌کنند.

سوئیچ‌ها اجزای حیاتی در تابلوهای صنعتی هستند و انواع مختلفی مانند کلید توقف اضطراری هستند که کاربرد متفاوتی دارند.

کنتاکتورها:

این دستگاه‌های الکترومکانیکی قوی نقشی محوری در تنظیمات صنعتی ایفا می‌کنند و عملکرد ایمن و کارآمد ماشین‌آلات سنگین، موتورها و سیستم‌های الکتریکی پیچیده را تضمین می‌کنند. آنها معمولاً در تابلوهای صنعتی برای طیف گسترده ای از عملکردها از جمله کنترل موتور، کنترل روشنایی، توزیع برق و عملیات تجهیزات استفاده می شوند. کنتاکتورها اغلب دارای طراحی مدولار هستند که امکان نصب، تعمیر و نگهداری و گسترش تابلوهای صنعتی را آسان می کند. کنتاکتورهای مدولار را می توان بدون نیاز به سیم کشی مجدد یا خرابی سیستم به راحتی تعویض یا تعویض کرد. این انعطاف‌پذیری عیب‌یابی کارآمد را تسهیل می‌کند و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد و آنها را به یک انتخاب محبوب در کاربردهای صنعتی تبدیل می‌کند.

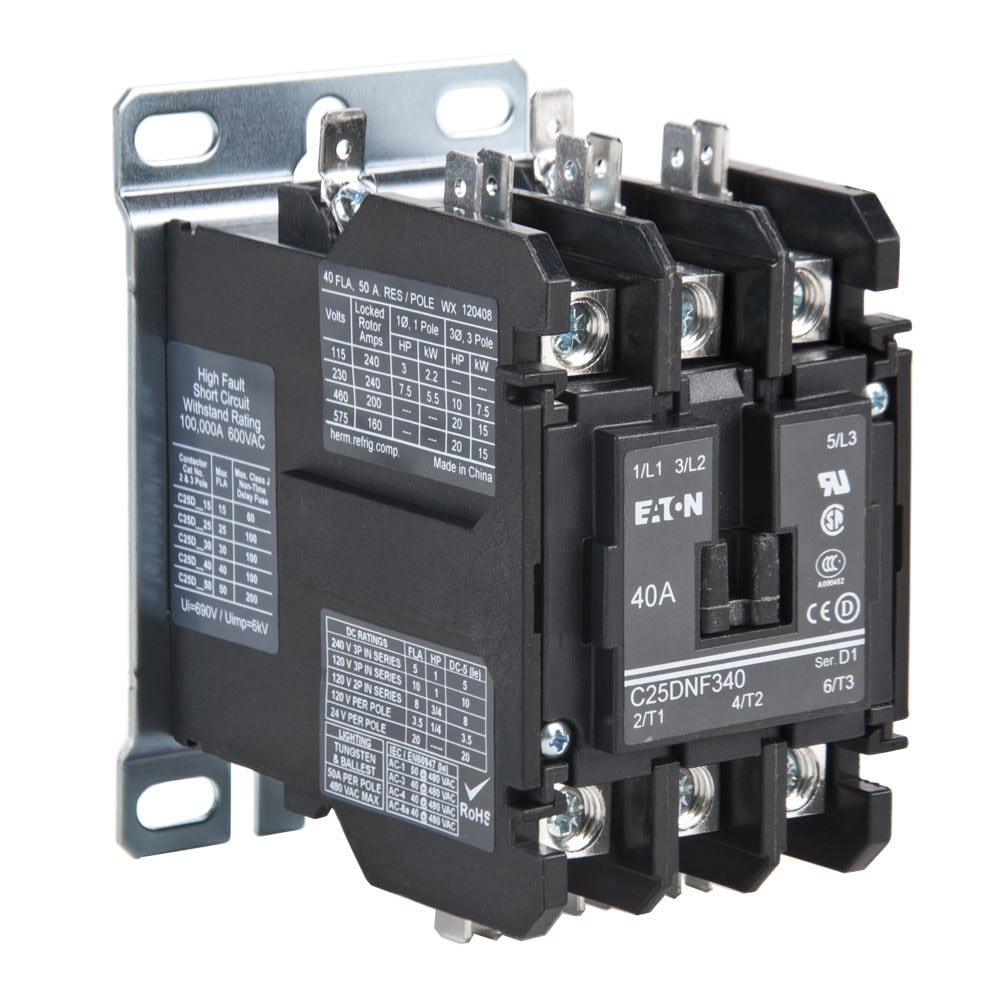

 یک کنتاکتور، از سه عنصر اصلی تشکیل شده است: سیم پیچ، کنتاکت‌ها و محفظه سیم پیچ به عنوان ورودی کنترل عمل می‌کند، در حالی که کنتاکت‌ها به عنوان اجزای اصلی حامل انرژی عمل می کنند. محفظه محافظت می‌کند و اجزای داخلی را در خود جای می‌دهد.

کنترل توان: یکی از وظایف اصلی کنتاکتورها کنترل جریان برق است. آنها به عنوان سوئیچ های قدرتمندی عمل می کنند که قادر به کنترل جریان های بالا هستند و به آنها اجازه می دهد تا کار موتورها و سایر بارهای الکتریکی سنگین را راه اندازی، متوقف و معکوس کنند.

کنترل موتور: کنتاکتورها نقش حیاتی در کاربردهای کنترل موتور دارند. هنگامی که یک موتور نیاز به راه اندازی دارد، سیم پیچ کنتاکتور انرژی می گیرد و میدان مغناطیسی ایجاد می کند که کنتاکت ها را به هم می کشد، مدار بسته می شود و برق موتور را تامین می کند. به طور مشابه، هنگامی که موتور نیاز به توقف دارد، سیم پیچ برق گرفته نمی شود و باعث باز شدن کنتاکت ها و قطع برق می شود.

کنتاکتورها اجزای ضروری در تابلوهای صنعتی هستند که جریان برق به موتورها و سایر تجهیزات الکتریکی را برای عملیات ایمن و کارآمد کنترل می‌کنند.

فیوز

در دنیای پیچیده تابلوهای صنعتی، فیوزها به‌عنوان نگهبان‌های بی‌صدا قرار می‌گیرند و حفاظتی حیاتی در برابر خطاهای الکتریکی و شرایط جریان بیش از حد ارائه می‌دهند. این دستگاه های بی ادعا نقش حیاتی در حفظ یکپارچگی و ایمنی سیستم‌های الکتریکی در محیط‌های صنعتی ایفا می‌کنند.

فیوز در هسته خود از یک عنصر ذوب پذیر تشکیل شده‌ است که معمولاً از یک فلز یا آلیاژ با نقطه ذوب پایین ساخته شده است که در داخل یک محفظه غیر رسانا قرار گرفته است. هنگامی که جریان بیش از حد از فیوز عبور می‌کند، گرمای تولید شده باعث ذوب شدن هسته، باز شدن مدار و قطع منبع تغذیه می‌شود. وظیفه اصلی فیوزها ارائه حفاظت در برابر جریان بیش از حد است. آنها به عنوان اولین خط دفاعی در برابر جریان بیش از حد ناشی از اتصال کوتاه، اضافه بار یا سایر خطاهای الکتریکی عمل می‌کنند. فیوزها به گونه ای طراحی شده‌اند که به سرعت و با اطمینان مدار را زمانی که جریان از ظرفیت نامی فراتر قطع می‌کند و از آسیب به تجهیزات، سیم‌کشی و پرسنل جلوگیری می‌کند.

فیوزها در رتبه بندی های مختلف جریان موجود هستند که امکان تطبیق دقیق با نیازهای سیستم الکتریکی را فراهم می کند. درجه جریان حداکثر جریانی را که فیوز می تواند بدون باز کردن مدار حمل کند را نشان می دهد. انتخاب صحیح فیوز با درجه جریان مناسب، حفاظت موثر در برابر شرایط اضافه جریان، بهینه سازی ایمنی و عملکرد تابلوهای صنعتی را تضمین می‌کند.

فیوزها برای محافظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد و افزایش دما به کار می‌روند.

شرکت بنیان تابلو با مشاورین ارشد می تواند در انتخاب تجهیزات تابلو برق های صنعتی در کنار شما باشد. شعار شرکت بنیان تابلو :

یک انتخاب ایمن، به صرفه و با کیفیت

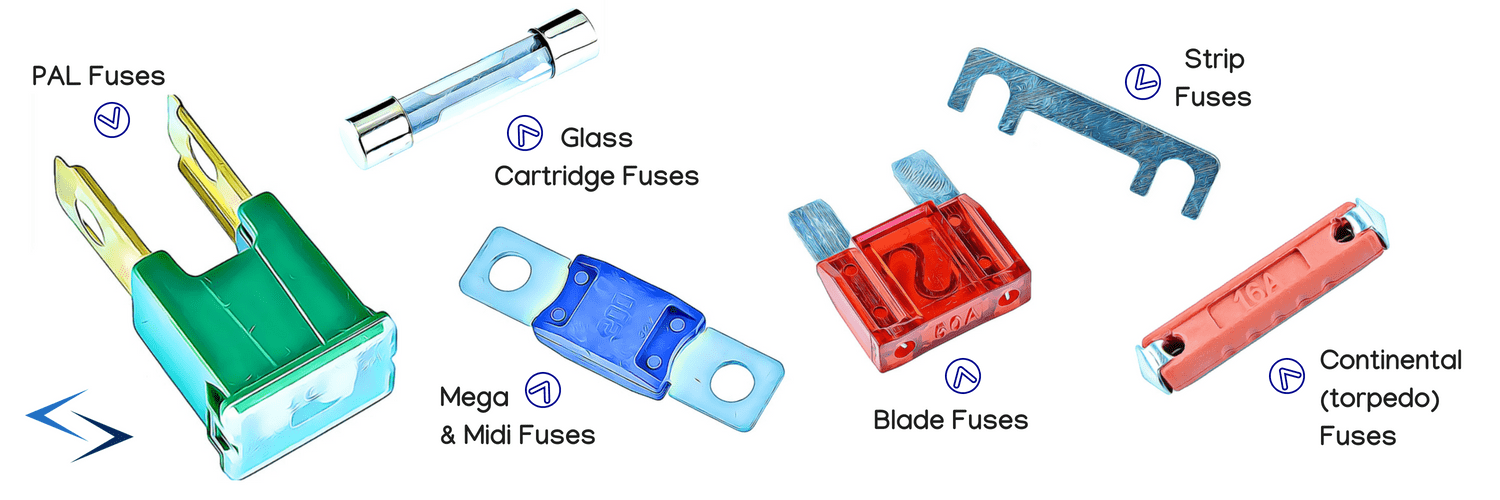

انواع فیوزها در تابلو برق های صنعتی:

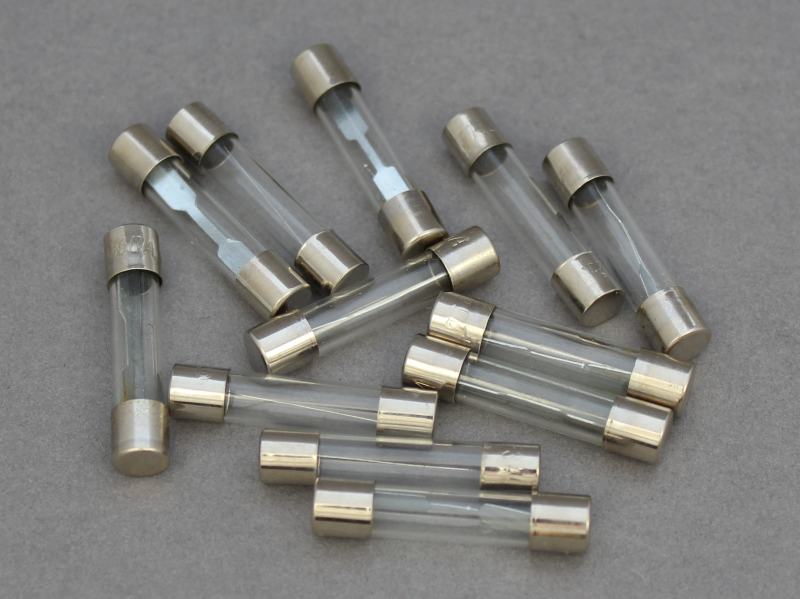

فیوزهای کارتریج (Cartridge Fuses): این فیوزها از یک عنصر فیوز استوانه ای تشکیل شده اند که در یک کارتریج نارسانا قرار گرفته است. فیوزهای کارتریج محافظت عالی در برابر خطاهای جریان بالا را ارائه می دهند و اغلب در تابلوهای صنعتی استفاده می شوند.

فیوز Cartridge به دلیل طراحی جامد و مقاوم در برابر شوک و لرزش‌های محیطی، برای محافظت از مدارهای الکتریکی در محیط‌های صنعتی مناسب هستند.

فیوزهای تیغه ای (Blade Fuses): فیوزهای تیغه ای دارای طراحی صاف و تیغه مانند هستند و معمولاً در کاربردهای خودرو استفاده می شوند. آنها همچنین به دلیل اندازه جمع و جور و سهولت نصب در تابلوهای صنعتی استفاده بیشتری پیدا می کنند.

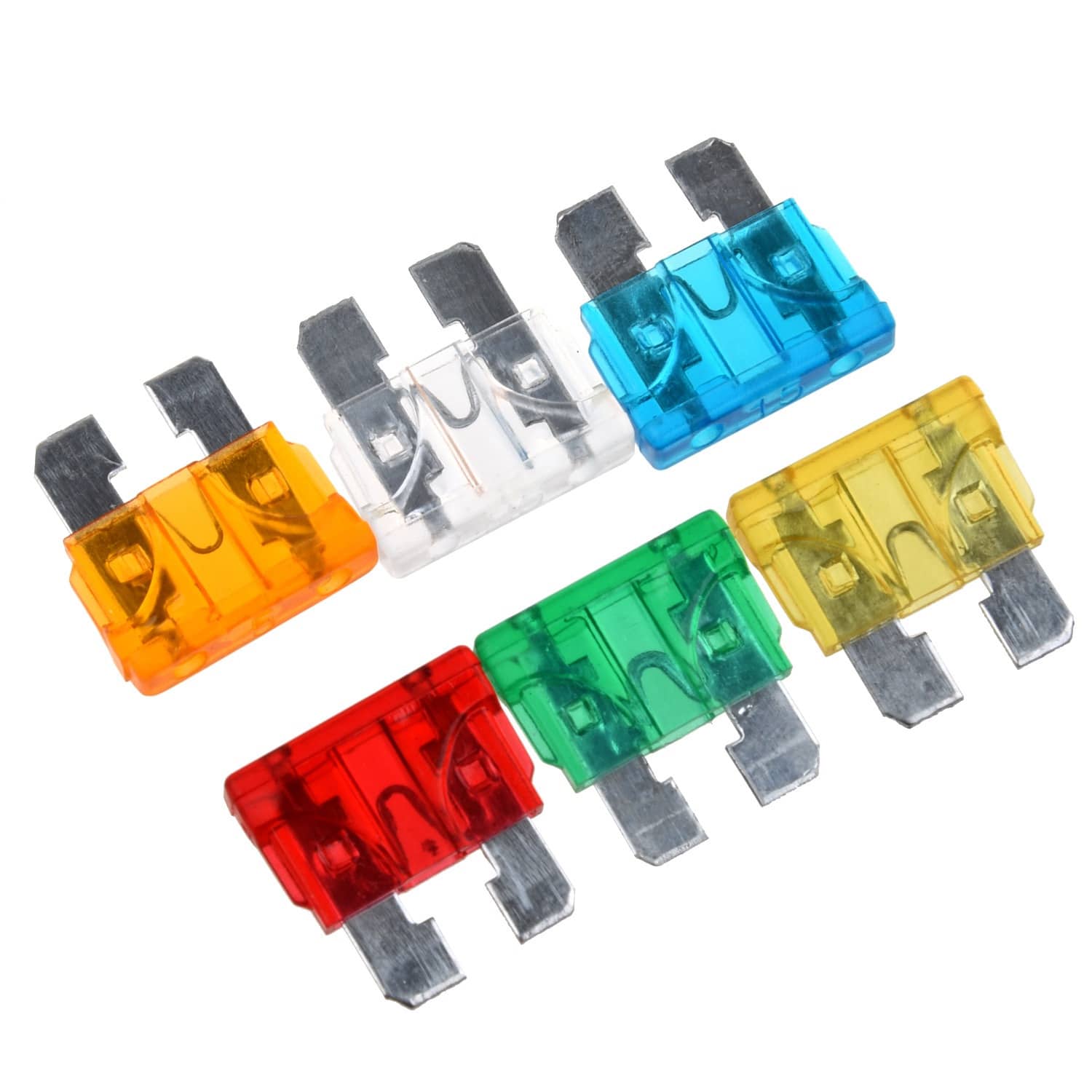

فیوزهای تیغه‌ای در تابلو برق صنعتی دارای بدنه‌ای مستطیل شکل هستند

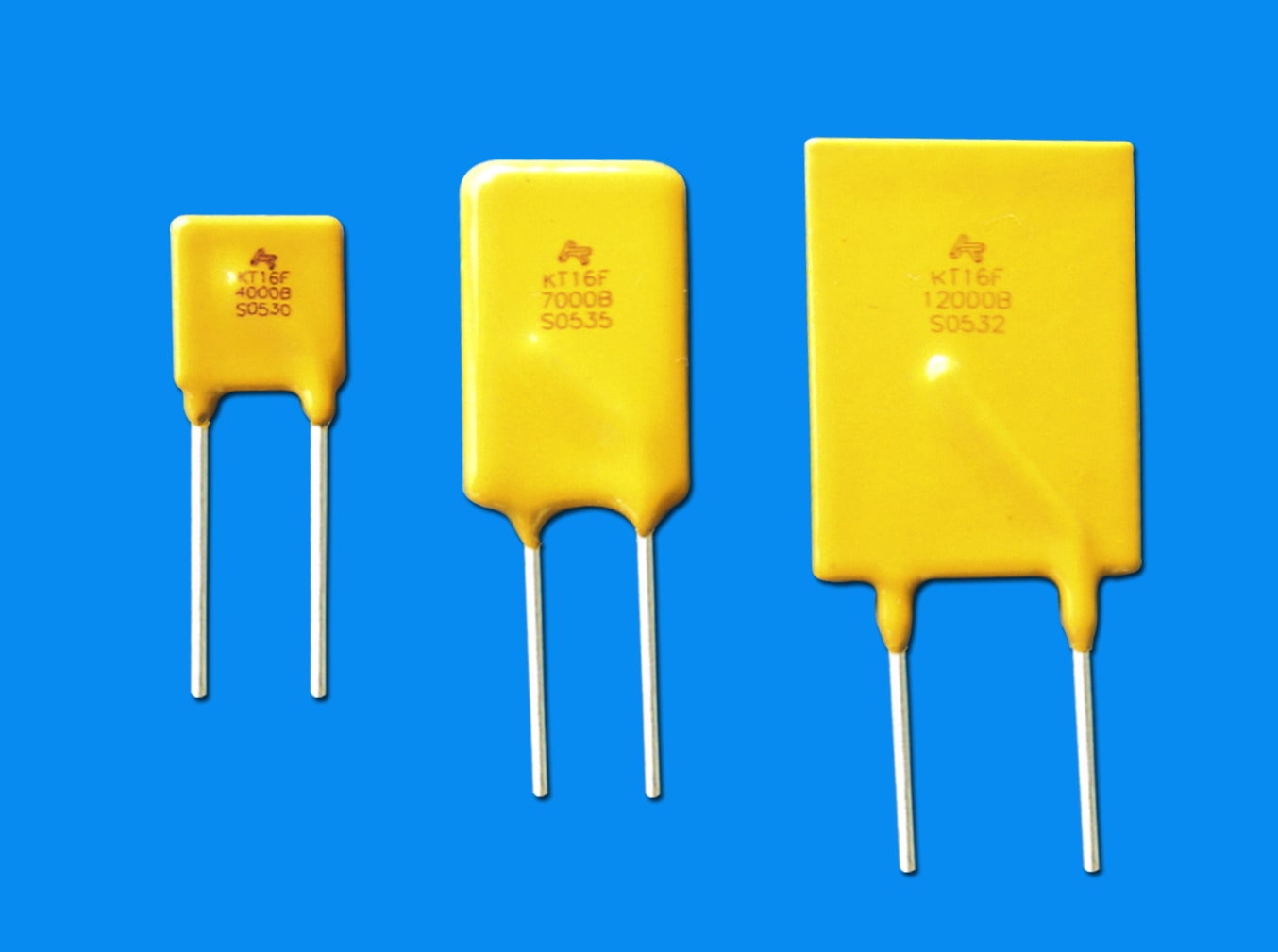

فیوزهای قابل تنظیم مجدد (PTC): بر خلاف فیوزهای سنتی، فیوزهای قابل تنظیم مجدد که به فیوزهای ضریب دمای مثبت (PTC) که مخفف عبارت " positive temperature coefficient" نیز معروف هستند، پس از خاموش شدن نیازی به تعویض ندارند. آنها به طور خودکار تنظیم مجدد می شوند و پس از رفع عیب مدار را به طور خودکار بازیابی می کنند. فیوزهای قابل تنظیم در برنامه هایی که ممکن است به طور مکرر خاموش شوند، راحتی و هزینه را کاهش می دهند. فیوز PTC در تابلو برق صنعتی یک نوع فیوز متغیر دما است که در واکنش به افزایش دما، مقاومت الکتریکی آن افزایش می‌یابد و جریان را قطع می‌کند.

فیوز پی تی سی حساسیت زیادی در مقابل افزایش دما دارد و در صورت افزایش دما، فیوز PTC جریان را قطع می کند.

فیوزهای نیمه هادی(Semiconductor Fuses): این فیوزها به طور خاص برای محافظت از دستگاه های نیمه هادی حساس از شرایط اضافه جریان طراحی شده اند. فیوزهای نیمه هادی دارای واکنش سریع هستند و می توانند جریان های خطای بالایی را که معمولاً با دستگاه‌های نیمه هادی مرتبط است، کنترل کنند.

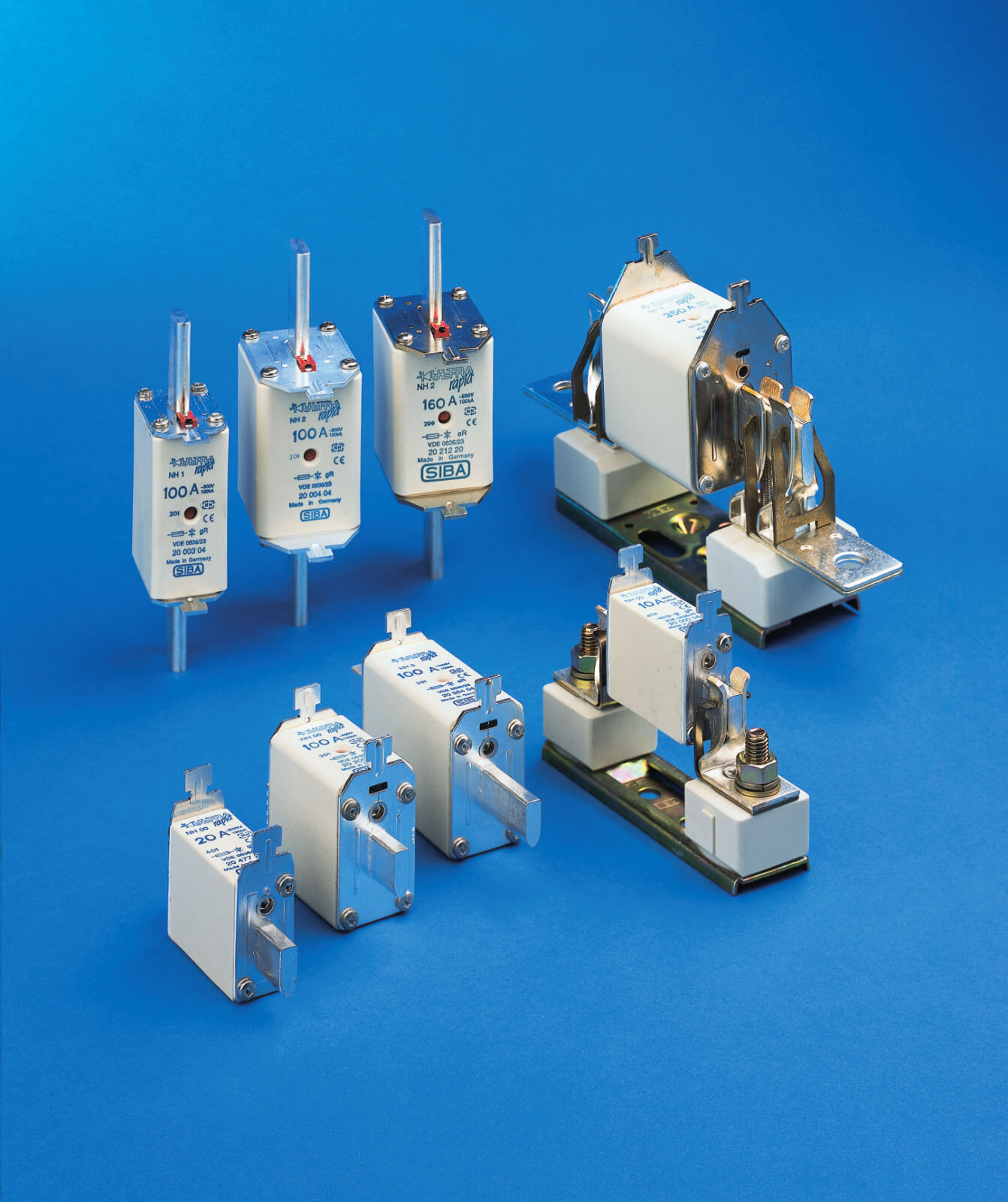

فیوز Semiconductor برای مصارفی مانند محافظت از تجهیزات الکترونیکی و الکتریکی در صنایع برق، الکترونیک و خودروسازی استفاده می‌شوند.

کلید مینیاتور:

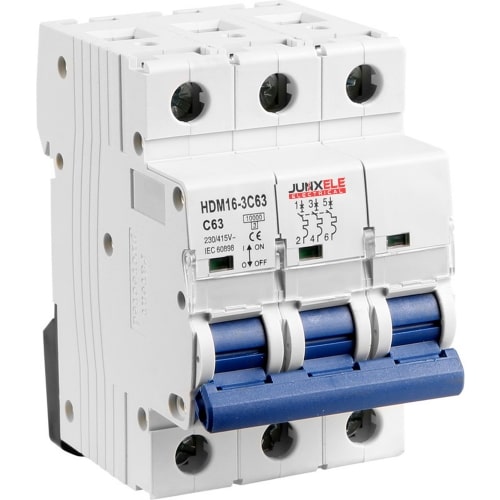

قطع کننده مدار مینیاتوری یک کلید الکتریکی است که به طور خودکار کار می کند تا از یک مدار الکتریکی در برابر آسیب های ناشی از اضافه بار یا اتصال کوتاه محافظت کند. کلید مینیاتوری (Miniature Circuit Breaker) یک کلید الکتریکی است که به طور خودکار عمل می کند. MCB ها هم حفاظت حرارتی و هم مغناطیسی را برای مدارهای الکتریکی فراهم می کنند. حفاظت حرارتی برای محافظت در برابر اضافه بار طراحی شده است، در حالی که محافظ مغناطیسی برای محافظت در برابر اتصال کوتاه طراحی شده است.

 MCBها با یک ویژگی نشانگر سفر طراحی شده اند که در صورت قطع شدن مدار به دلیل جریان بیش از حد به اپراتورها هشدار می دهد. این به شناسایی سریع و رفع هر گونه مشکل در سیستم الکتریکی کمک می کند.

کلیدهای مدار مینیاتوری (MCB) اجزای ضروری تابلوهای برق صنعتی هستند که از مدارهای الکتریکی در برابر جریان اضافه و اتصال کوتاه محافظت می کنند.

کلید محافظ جان

در دنیای پویای تابلوهای صنعتی، جایی که ایمنی پرسنل و حفاظت از سیستم‌های الکتریکی از اهمیت بالایی برخوردار است، کلید حفاظت از حیات، که به عنو (RCD) که مخفف عبارت " Residual Current Device " نیز شناخته می‌شود.

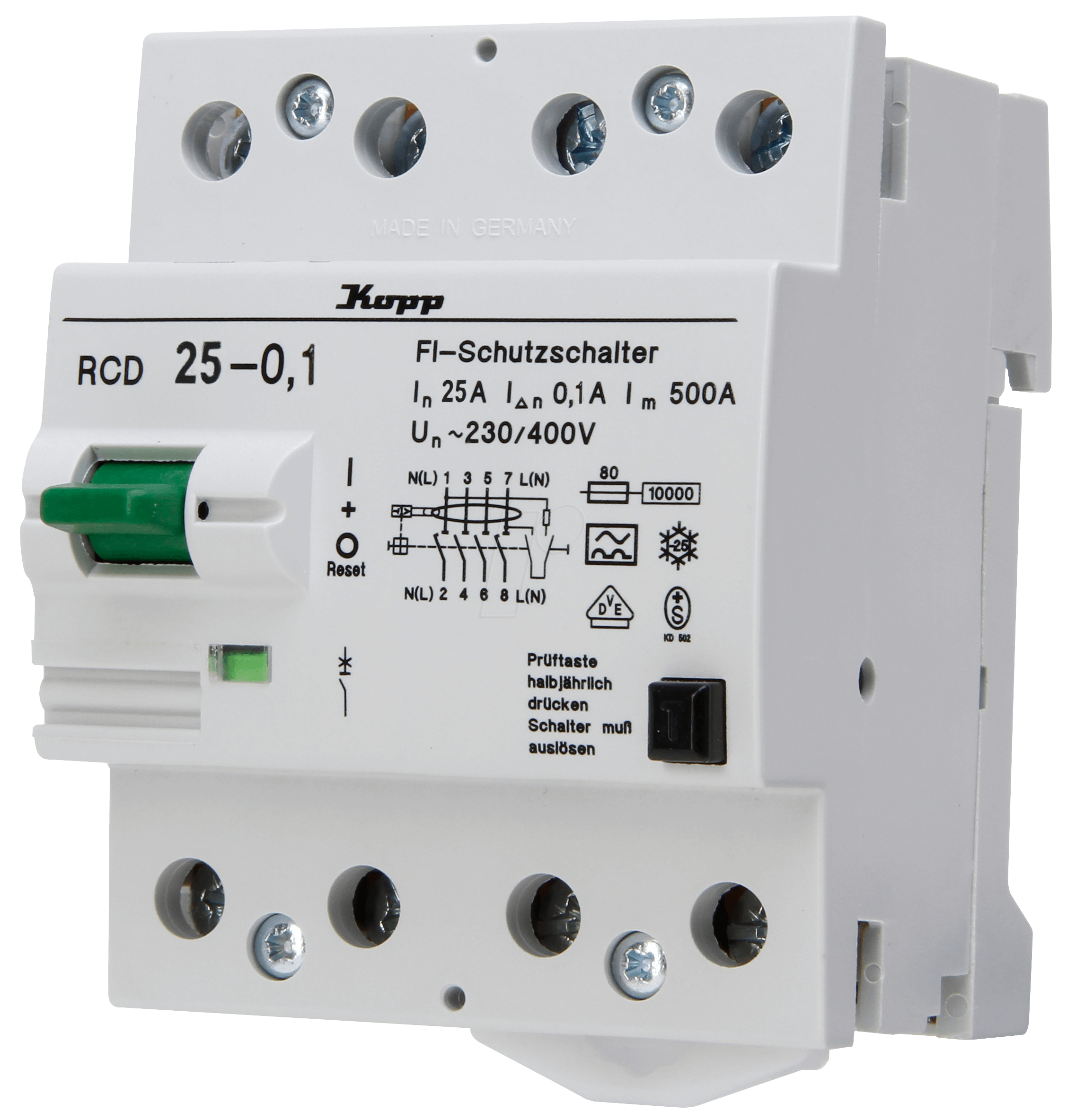

کلید حفاظت از حیات یا کلید RCD یک دستگاه الکتریکی تخصصی است که برای تشخیص و قطع سریع مدارهای الکتریکی در صورت وقوع خطای زمین یا جریان باقیمانده طراحی شده است. اگر سیمی بدون روکش به وسیله انسان لمس شود، یک نوع شوک الکتریکی به وجود می‌آید که از طریق کلید محافظ جان می‌توان مانع از انتقال این شوک به بدن انسان شد. به وسیله این کلید، سیم فاز و نول به یک دیگر وصل می‌شوند. اگر جریان الکتریکی از فاز به نول بازنگردد، این مشکل شناسایی شده و مدار قطع می‌گردد. این به عنوان یک سوئیچ ایمنی حساس عمل می کند که یک لایه حفاظتی اضافی در برابر شوک الکتریکی، خطرات آتش سوزی و آسیب تجهیزات را فراهم می کند.

 RCD از مهم ترین کلیدهای تابلو برق صنعتی هستند که در صورت بروز خطاهای الکتریکی، برق را شناسایی و قطع می‌کنند.

پی ال سی:

در قلمرو اتوماسیون صنعتی، جایی که دقت، کارایی و کنترل بسیار مهم است، کنترل‌کننده منطق برنامه‌پذیر (PLC) به عنوان یک جزء محوری ظاهر می‌شود که عملکرد یکپارچه سیستم‌های الکتریکی پیچیده را هدایت می‌کند.

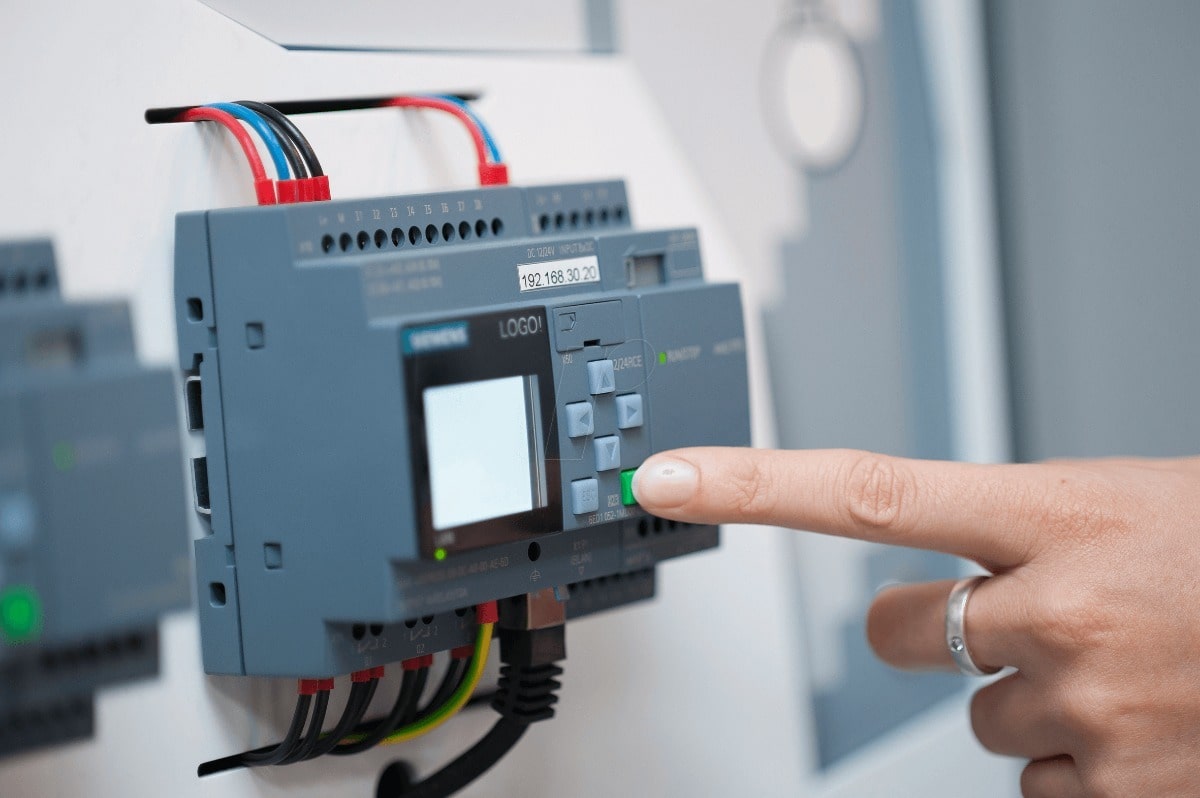

PLC یک سیستم کنترل کامپیوتری تخصصی است که برای خودکارسازی و نظارت بر فرآیندهای صنعتی طراحی شده است. به عنوان مغز یک تابلوی برق صنعتی عمل می کند و دستورالعمل های برنامه ریزی شده ای را برای کنترل اجزای مختلف الکتریکی، ماشین آلات و فرآیندها اجرا می کند. بیایید به جنبه‌های کلیدی PLC که آنها را در تابلوهای صنعتی ضروری می‌سازد عمیق‌تر بپردازیم:

انعطاف پذیری و برنامه ریزی: یکی از مزیت های اولیه PLC ها انعطاف پذیری و برنامه ریزی ذاتی آنهاست. PLC‌ها را می‌توان به راحتی برنامه‌ریزی کرد تا با نیازهای متغیر فرآیند سازگار شوند.

کنترل و مانیتورینگ: PLC ها قابلیت کنترل و نظارت دقیق را بر روی طیف وسیعی از فرآیندهای صنعتی ارائه می دهند. آنها می توانند وظایفی مانند کنترل موتور، کنترل توالی، جمع آوری داده ها و نظارت بر فرآیند را مدیریت کنند و یا به تنظیم و گزارش دما، فشار و جریان بپردازند.

PLCها (Programmable Logic Controller) ابزار قدرتمندی در تابلوهای صنعتی هستند که قابلیت کنترل و نظارت دقیق را برای سیستم های پیچیده فراهم می‌کنند.
